전압강하, 고조파, 전력분석기를 활용한 전력품질 분석은 전기설비 이상 원인을 찾는 중요한 방법입니다.
오늘의 현장
전기공사 현장에서 일을 하다 보면 "차단기는 떨어지지 않는데 기계가 자꾸 멈춥니다."라는 문의를 받을 때가 있습니다.
이런 경우 단순히 차단기나 전선의 문제라고 판단해서는 안 됩니다.
30년 넘게 내선 전기공사 현장에서 일하면서 비슷한 고장을 여러 번 경험했습니다.
차단기는 정상적으로 투입되어 있고 전압도 측정상 크게 문제가 없어 보였지만, 특정 설비가 작동할 때 순간적으로 전압이 떨어지거나 전원 품질이 불안정한 경우가 있었습니다.
한 공장에서도 생산설비가 간헐적으로 정지한다는 연락을 받은 적이 있습니다.
처음에는 설비 자체의 고장을 의심했지만 전력분석기를 연결하여 운전 상태를 확인했습니다.
평상시 전압은 정상 범위였지만 대형 모터가 기동 하는 순간 전압이 순간적으로 떨어지는 현상이 확인되었습니다.
부하전류와 전압 변화를 함께 확인한 결과 문제의 원인을 조금씩 좁혀갈 수 있었습니다.
이처럼 전기설비의 이상은 단순히 "전기가 들어온다, 안 들어온다"만으로 판단하기 어려운 경우가 있습니다.
그래서 현장에서는 실제 운전 상태에서 전압과 전류를 측정하고 기록하는 과정이 중요합니다.
전압강하, 고조파, 전력분석기를 정확히 이해해야 합니다.
전압강하는 전선이나 전기설비를 통해 전류가 흐를 때 전원 측보다 부하 측의 전압이 낮아지는 현상입니다.
쉽게 말하면 전기를 사용하는 곳까지 가는 과정에서 전압이 떨어지는 현상입니다.
전압강하가 과도하면 모터의 기동이나 전자기기의 정상적인 동작에 영향을 줄 수 있습니다.
고조파는 기본 주파수의 정수배 성분이 전원에 포함되는 현상입니다.
쉽게 말하면 전기파형이 깨끗한 정현파에서 벗어나 일그러지는 현상입니다.
인버터, UPS, 컴퓨터 전원장치 등 전력전자기기가 많은 시설에서는 고조파에 대한 관리가 중요할 수 있습니다.
전력분석기는 전압, 전류, 전력, 역률, 주파수 및 전력품질과 관련된 여러 항목을 측정하고 기록할 수 있는 계측기입니다.
쉽게 말하면 전기설비가 어떤 상태로 전기를 사용하고 있는지 데이터를 통해 확인하는 장비입니다.
전력품질 이상이 발생하는 주요 원인
- 대형 모터의 기동
- 전선의 길이가 지나치게 긴 경우
- 부하 증가에 따른 전압 변동
- 인버터 등 전력전자기기의 증가
- 상간 부하 불평형
- 전원 및 배선계통의 문제
- 노후 전기설비
30년 동안 현장을 경험하면서 느낀 것은 설비가 이상하게 작동할 때 눈에 보이는 고장만 찾으면 원인을 놓칠 수 있다는 것입니다.
전기설비가 정상적으로 보이더라도 실제 운전 데이터를 측정해 보면 다른 결과가 나타나는 경우가 있습니다.
전압강하는 왜 발생할까요?
전압강하를 이해하려면 전선에도 전기적인 저항이 있다는 사실을 알아야 합니다.
전선에 전류가 흐르면 전선의 저항에 의해 일정한 전압 손실이 발생합니다.
특히 전선의 길이가 길거나 부하전류가 커지면 전압강하를 더욱 주의해야 합니다.
예를 들어 멀리 떨어진 장소에 대용량 설비를 설치하면서 기존 전선을 그대로 사용하면 부하가 증가했을 때 전압강하가 커질 수 있습니다.
모터의 경우 기동할 때 순간적으로 큰 전류가 흐르기 때문에 전압 변동이 발생할 가능성도 있습니다.
따라서 설비 증설을 계획한다면 단순히 차단기 용량만 확인할 것이 아니라 전선의 굵기와 길이, 부하전류 등을 함께 검토해야 합니다.
고조파는 왜 확인해야 할까요?
고조파는 일반적인 부하와 달리 전력전자기기가 많은 곳에서 문제가 될 가능성이 있습니다.
컴퓨터, UPS, 인버터, LED 조명용 전원장치 등 다양한 전자식 장비가 한 건물에서 동시에 사용되면 전원 파형에 영향을 줄 수 있습니다.
고조파 측정은 이러한 전원 상태를 실제 수치와 파형으로 확인하는 과정입니다.
쉽게 말하면 전기가 얼마나 깨끗하게 공급되고 있는지 확인하는 작업이라고 생각하면 됩니다.
고조파가 의심되는 현장에서는 단순한 테스터 측정만으로 판단하기 어렵기 때문에 전력분석기를 활용하여 운전 상태를 장시간 확인하는 것이 도움이 됩니다.
KEC와 전력설비의 안전한 관리
KEC(한국전기설비규정)는 전기설비를 안전하게 사용할 수 있도록 전선의 선정과 보호, 전압강하 등 전기설비의 여러 조건을 고려하도록 하고 있습니다.
전기설비의 안전은 차단기 하나만으로 결정되지 않습니다.
부하에 적합한 전선 선정, 보호장치, 접지, 배선 상태 및 전원 품질 등을 종합적으로 확인해야 합니다.
한국전기안전공사의 전기설비 점검 역시 단순한 외관 확인만으로 끝나는 것이 아니라 전기설비의 안전성과 정상적인 운전 상태를 확인하는 방향으로 이루어집니다.
따라서 이상 증상이 발생한 현장에서는 필요한 측정 장비를 사용하여 원인을 객관적으로 확인하는 것이 중요합니다.
30년 현장에서 있었던 실제 사례
한 공장에서 생산설비가 간헐적으로 정지하는 문제가 발생했습니다.
현장에서는 처음에 차단기 이상을 의심했습니다.
하지만 차단기를 교체해도 같은 현상이 계속되었습니다.
저는 설비가 정지하는 시간과 다른 대형 설비가 작동하는 시간을 확인한 후 전력분석기를 설치했습니다.
그 결과 대형 모터가 기동하는 순간 전압이 일시적으로 변하는 현상이 확인되었습니다.
평상시 전압만 측정했다면 발견하기 어려운 문제였습니다.
그래서 저는 현장 관리자에게 "지금 측정하는 순간의 전압만 보는 것보다 설비가 실제로 운전할 때 어떤 변화가 생기는지를 확인해야 합니다."라고 설명했습니다.
이후 부하 운전 상태를 계속 기록하면서 문제의 발생 조건을 확인했습니다.
현장에서는 측정 결과를 바탕으로 전원계통과 배선 상태를 다시 검토하고 필요한 조치를 진행했습니다.
조치 후 다시 전력분석기로 측정하여 전압과 전류 변화를 비교했습니다.
이 사례를 통해 다시 한번 배운 것은 고장의 원인을 추측하는 것과 측정으로 확인하는 것은 전혀 다르다는 사실이었습니다.
현장 TIP
전기설비 이상을 진단할 때는 정상적으로 작동할 때의 측정값만 확인하지 마십시오.
문제가 발생하는 순간의 전압과 전류를 확인해야 합니다.
특히 모터나 대용량 설비가 기동할 때 문제가 발생한다면 기동 순간의 전압 변화를 확인하는 것이 중요합니다.
또한 한 번 측정한 값만으로 판단하지 말고 일정 시간 동안 데이터를 기록하여 변화 추이를 확인하면 원인을 찾는 데 도움이 됩니다.
30년 현장 메모

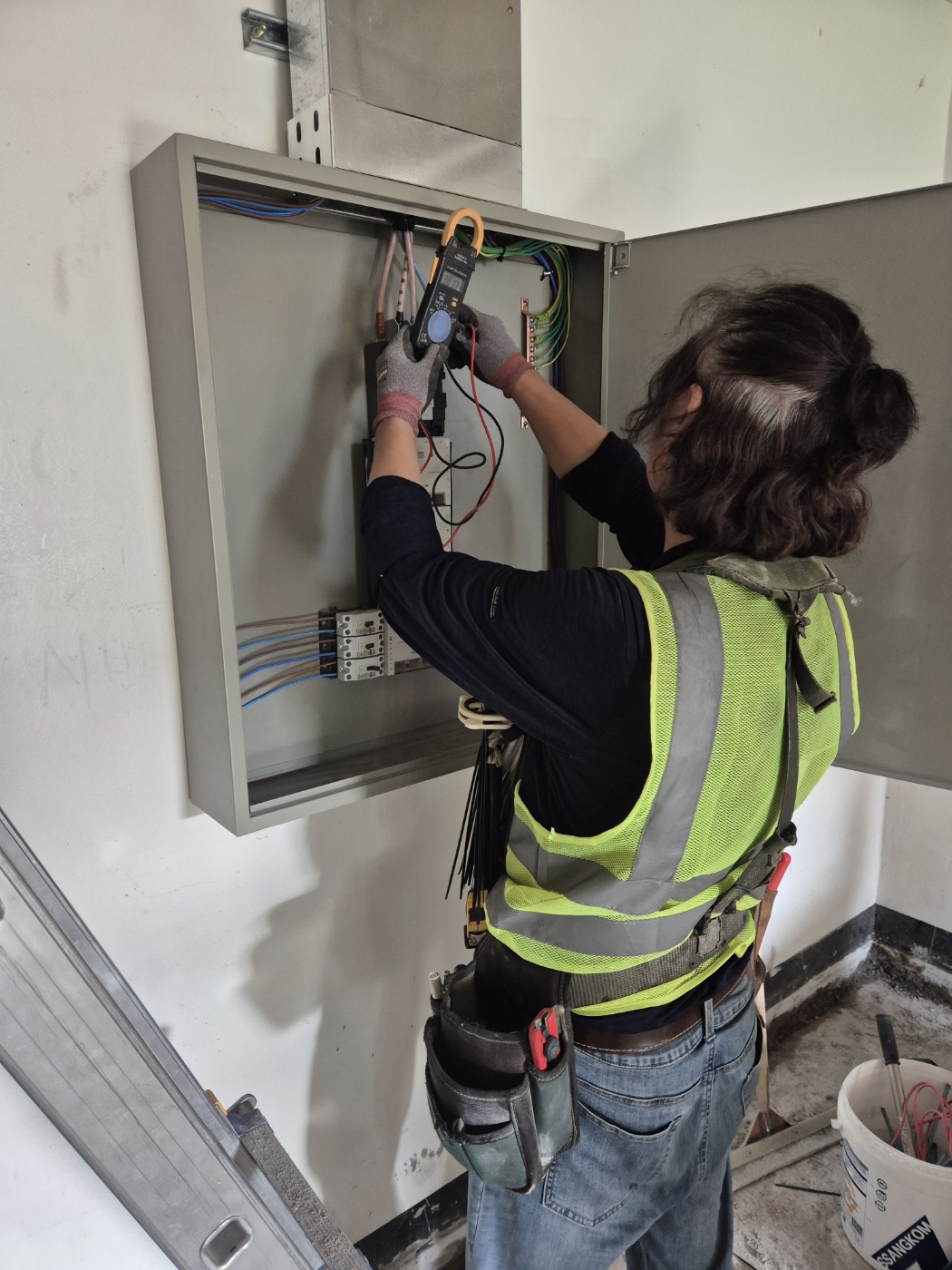

예전에는 전압계와 클램프미터만 가지고 현장을 다니던 시절이 있었습니다.
물론 지금도 이 두 장비는 가장 기본적인 계측기입니다.
하지만 전기설비가 복잡해지면서 단순히 순간적인 전압과 전류만 측정해서는 원인을 찾기 어려운 현장도 많아졌습니다.
전력분석기를 사용하면 시간에 따른 변화와 부하 상태를 기록할 수 있습니다.
기술이 발전해도 변하지 않는 원칙은 하나입니다.
현장에서 발생한 문제는 현장의 데이터를 통해 확인해야 합니다.
후배 기술자에게 전하는 말
후배 기술자 여러분.
전기설비가 이상하게 작동한다고 해서 처음부터 부품을 교체하지 마십시오.
먼저 증상을 정확하게 관찰하고 필요한 값을 측정하십시오.
전압, 전류, 부하 상태, 운전 시간 등을 하나씩 확인하다 보면 보이지 않던 원인이 나타나는 경우가 많습니다.
추측보다 측정이 먼저입니다.
이것은 제가 30년 현장에서 후배들에게 가장 많이 이야기했던 내용 중 하나입니다.
James의 한 줄 교훈
"전기 고장은 눈으로 추측하지 말고 측정값으로 원인을 찾아야 합니다."
실제 현장 체크리스트
□ 정상 운전 상태의 전압과 전류를 측정했는가?
□ 문제가 발생하는 순간의 전압 변화를 확인했는가?
□ 대형 모터 및 설비의 기동 상태를 확인했는가?
□ 상별 전류와 부하 불평형 여부를 확인했는가?
□ 필요한 경우 전력분석기로 장시간 데이터를 기록했는가?
□ 고조파가 의심되는 설비가 있는지 확인했는가?
□ 측정 결과를 현장일지에 기록했는가?
□ 조치 후 동일한 조건에서 재측정했는가?
마무리
전압강하, 고조파, 전력분석기는 현장에서 발생하는 전기설비 이상을 정확하게 진단하기 위해 알아두어야 할 중요한 내용입니다.
특히 전기설비가 정상적으로 보이는데도 기계가 멈추거나 오동작한다면 단순한 부품 고장으로 판단하지 말고 전력품질을 확인할 필요가 있습니다.
전압과 전류는 순간적으로 정상일 수 있습니다.
하지만 설비가 실제로 운전하는 과정에서 전압이 떨어지거나 전류가 급격하게 변할 수도 있습니다.
따라서 전기기술자는 문제 발생 조건을 파악하고 필요한 계측기를 이용하여 데이터를 확보해야 합니다.
30년 동안 현장에서 얻은 가장 큰 교훈은 이것입니다.
"좋은 진단은 좋은 추측에서 시작되는 것이 아니라 정확한 측정에서 시작됩니다."
※ 본 글은 30년 이상 전기공사 현장에서 직접 경험한 내용을 바탕으로 작성하였습니다. 현장 조건과 전기설비에 따라 측정 방법과 결과가 달라질 수 있으며, 전기공사는 관련 법규와 KEC를 준수하고 필요한 경우 전문기술자의 판단에 따라 안전하게 진행해야 합니다.
