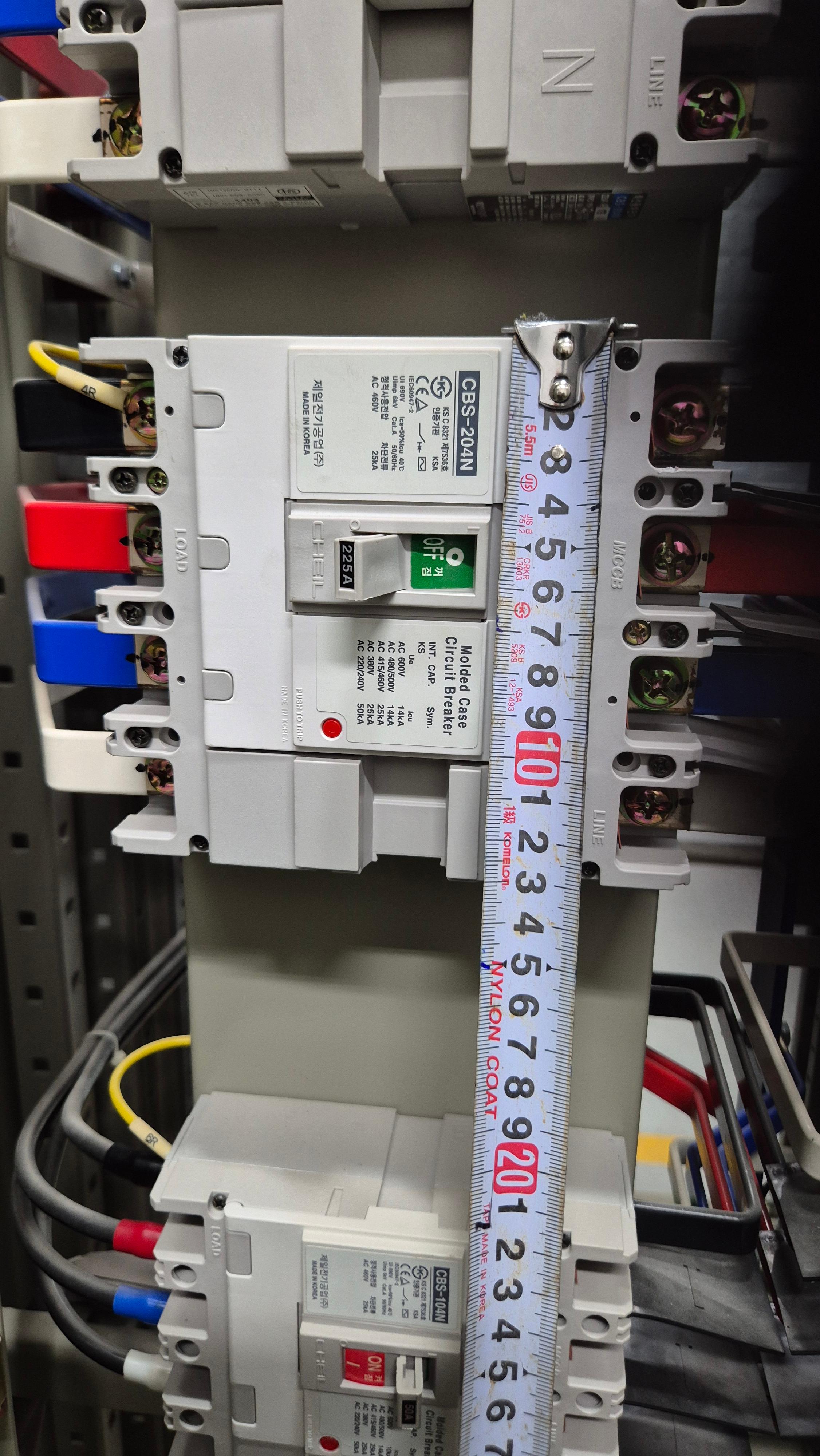

▲ 대표사진 : 전기공사 현장에서 분전반 차단기의 정격과 배선 상태를 확인하는 모습
전기공사 현장에서 차단기를 선정할 때 가장 많이 듣는 질문 중 하나가 “몇 A짜리 차단기를 사용하면 됩니까?”라는 질문이다.
하지만 30년 넘게 내선 전기공사 현장에서 일해보니 차단기는 단순히 부하전류에 맞춰 큰 용량을 선택하는 것으로 끝나는 작업이 아니었다. 실제로는 정격전류, 전선보호, 과부하, 단락, 부하의 특성을 함께 확인해야 한다.
특히 차단기가 자주 떨어진다고 해서 무조건 더 큰 차단기로 교체하는 것은 위험할 수 있다. 차단기가 동작한 원인을 먼저 찾아야 하기 때문이다.
오늘은 30년 현장에서 차단기를 선정하고 교체하면서 경험했던 내용을 중심으로 정리해 보려고 한다.
차단기 선정 시 정격을 결정하는 기준은 무엇인가?
차단기 선정의 기본 기준
1. 부하전류 계산
* 단상 220V ; I = P ÷ 220
*3상380V : I = P ÷ ( √3 x 380 x 역률)
2. 전선 허용 전류 확인
* 차단기는 전선을 보호하는 것이 기본입니다.
* 따라서 차단기 정격전류가 전선의 허용전류를 초과하지 않도록 선정합니다.
3. 부하 특성 확인
* 일반 조명, 콘센트
* 모터, 펌프
* 에어컨
*히터
* 인버터 장비 등
부하의 기동 전류와 특성을 고려해야 합니다.
4. 차단기 정격 선택
* 계산된 부하 전류보다 높은 정격 중에서 선택하되, 전선허용전류 이하가 되도록 합니다.
예를 들어,
부하전류가 18A이고 전선 허용전류가 27A인 경우, 20A 차단기를 검토할 수 있습니다. 다만 실제 선정 시에는 부하의 특성, 전선의 설치 조건, 차단기의 보호 특성 및 관련 기술기준을 함께 확인해야 합니다.
반대로 부하전류 18A인데 전선 허용전류가 15A라면
* 차단기를 20A로 올리는 것이 아니라 전선부터 굵게 해야 합니다.
핵심은 "부하에 맞는 차단기"이면서 동시에 "전선을 보호할 수 있는 차단기"를 선정하는 것입니다.
차단기 선정 기준과 전선 보호 관계 자세히 보기
차단기 선정, 정격전류, 전선보호, 과부하를 함께 봐야 한다
차단기 선정은 전기설비에 적합한 차단기의 정격과 특성을 결정하는 작업이다. 쉽게 말하면 전기설비에 이상전류가 발생했을 때 회로와 전선을 안전하게 보호할 수 있도록 알맞은 차단기를 선택하는 것이다.
정격전류는 차단기가 정상적인 조건에서 기준으로 삼는 전류값이다. 현장에서는 20A, 30A, 50A, 75A, 100A 등 다양한 정격의 차단기를 사용하지만, 숫자가 크다고 무조건 좋은 차단기는 아니다.
전선보호는 차단기 선정에서 매우 중요한 부분이다. 차단기의 역할 중 하나는 과전류가 발생했을 때 전선을 보호하는 것이다. 따라서 전선의 허용전류와 차단기의 정격을 서로 따로 생각해서는 안 된다.
과부하는 회로가 감당할 수 있는 범위를 넘어서는 전류가 지속적으로 흐르는 상태를 말한다. 과부하가 계속되면 전선이나 접속부에서 열이 발생할 수 있기 때문에 차단기의 과부하 보호 기능이 중요하다.
차단기가 자주 떨어진다고 큰 차단기를 사용하면 안 되는 이유
현장에서 차단기가 자주 트립되면 가장 먼저 나오는 이야기가 있다.
“차단기 용량을 큰 것으로 바꾸면 되지 않습니까?”
저는 이런 말을 들으면 먼저 차단기를 교체하지 않고 원인을 확인한다.
차단기가 떨어지는 원인은 여러 가지가 있기 때문이다. 실제 부하가 증가했을 수도 있고, 전선에 문제가 있을 수도 있으며, 특정 장비에서 이상전류가 발생할 수도 있다.
또한 단자 접속부의 상태가 좋지 않아 국부적인 발열이 발생하는 경우도 있다.
따라서 차단기가 트립되었다는 사실 자체를 문제로 보기보다는 왜 차단기가 동작했는지 확인하는 과정이 먼저다.
특히 전선의 허용전류를 충분히 검토하지 않고 차단기의 정격만 높이면 전선 보호 측면에서 문제가 발생할 수 있다.
차단기와 전선은 한 세트로 생각해야 한다
차단기를 선정할 때 제가 현장에서 중요하게 보는 것은 전선과의 관계다.
예를 들어 기존 회로에 작은 규격의 전선이 설치되어 있는데 차단기만 더 큰 용량으로 교체한다면, 차단기가 더 높은 전류까지 허용하게 될 수 있다.
이 경우 차단기가 동작하지 않는 동안 전선에 과도한 전류가 흐를 가능성을 검토해야 한다.
그래서 차단기 교체 작업에서는 먼저 전선 종류와 굵기, 설치상태, 허용전류를 확인하고 차단기 용량을 결정하는 것이 중요하다.
전선과 차단기의 보호 관계를 확인하지 않고 차단기만 교체하는 것은 문제의 해결이라기보다 문제를 뒤로 미루는 작업이 될 수 있다.
30년 현장에서 경험한 차단기 트립 사례
제가 현장에서 경험했던 사례 중 기억에 남는 것은 상가의 메인 차단기가 반복적으로 트립되는 현장이었다.
당시 설치되어 있던 메인 차단기는 70A MCCB였고, 현장에서 실제 부하 상태를 확인해 보니 전류가 약 68~72A 범위까지 올라가는 상황이었다.
MCCB는 배선용 차단기를 의미한다. 과부하나 단락과 같은 이상전류로부터 전기회로를 보호하는 데 사용되는 차단기다.
처음에는 차단기 자체의 문제인지 단순 과부하인지 구분할 필요가 있었다. 그래서 실제 부하전류를 확인하고 배선 상태와 연결된 부하를 함께 점검했다.
확인 결과 단순히 차단기 하나의 문제로 볼 상황이 아니었다. 실제 사용 부하가 기존 설비의 용량에 상당히 가까워져 있었다.
결국 현장 조건과 부하를 다시 검토하여 메인 차단기를 100A MCCB로 변경하고, 이에 맞춰 기존 CV 10SQ 전선에서 CV 16SQ로 배선도 함께 검토·변경했다.
중요한 것은 “70A가 떨어지니까 100A로 바꿨다”가 아니다.
실제 부하전류를 측정하고, 전선의 허용전류와 차단기의 보호 관계를 검토한 뒤 차단기와 전선을 함께 판단했다는 것이 핵심이다.
이런 과정을 생략하고 차단기만 큰 용량으로 교체했다면 같은 문제가 반복되거나 다른 안전 문제가 발생할 수도 있었다.
차단기 선정에서 확인해야 할 현장 조건
차단기를 선정할 때는 다음과 같은 항목을 순서대로 확인하면 실수를 줄일 수 있다.
첫 번째는 부하전류다.
정상적으로 사용되는 부하가 얼마인지 계산하거나 실제 운전 상태에서 측정한다.
두 번째는 전선의 허용전류다.
전선의 종류와 굵기뿐만 아니라 실제 설치 조건을 함께 검토한다.
세 번째는 차단기의 정격전류다.
회로의 부하와 전선 보호 조건에 맞는 정격인지 확인한다.
네 번째는 부하의 특성이다.
일반 조명이나 콘센트 회로와 모터, 냉동기, 펌프 등 기동전류가 발생하는 부하는 같은 방법으로만 판단하기 어렵다.
다섯 번째는 단락전류에 대한 보호다.
과부하뿐만 아니라 단락과 같은 큰 이상전류가 발생했을 때 적절하게 보호될 수 있는지도 검토해야 한다.
차단기 교체 전에 반드시 확인할 것
현장에서 차단기 교체 요청을 받으면 저는 다음 순서로 확인하는 편이다.
먼저 분전반 내부의 차단기 정격을 확인한다.
그다음 해당 차단기에 연결된 전선의 종류와 굵기를 확인한다.
이후 부하를 하나씩 확인하고 실제 운전전류를 측정한다.
차단기가 특정 시간이나 특정 장비를 사용할 때만 떨어지는지도 확인한다.
마지막으로 단자부의 조임 상태와 변색, 발열 흔적 등 눈으로 확인할 수 있는 이상 여부도 살펴본다.
필요하다면 전류 측정과 열화상 점검 등을 함께 실시하여 단순 과부하인지 접속부 문제인지 구분한다.
현장 TIP
차단기 트립 현장에서는 “몇 A짜리 차단기인가?”보다 “몇 A가 실제로 흐르고 있는가?”를 먼저 확인하는 것이 좋다.
전류 측정 없이 차단기를 교체하면 원인을 놓칠 수 있다.
특히 여러 장비가 동시에 운전되는 상가나 공장에서는 특정 시간대에 부하가 집중될 수 있기 때문에 평상시와 최대 사용시간의 전류 상태를 구분해서 확인하는 것이 도움이 된다.
또한 차단기 단자에서 이상 발열이나 변색이 발견된다면 단순히 차단기 용량만 검토해서는 안 된다. 접속 상태와 단자부의 이상 여부도 함께 확인해야 한다.
30년 현장 메모
현장에서 가장 위험한 말 중 하나가 “원래 이렇게 해왔습니다”라는 말이라고 생각한다.
예전에 문제가 없었다고 해서 현재도 안전하다는 뜻은 아니다.
건물의 사용 용도가 바뀌고 전기기기가 늘어나면 기존 회로의 부하도 달라진다.
처음에는 여유가 있었던 전기설비가 몇 년 뒤에는 한계에 가까워질 수도 있다.
그래서 차단기가 반복적으로 트립되는 현장은 단순히 불편을 해결하는 차단기 교체보다 현재의 전기 사용량과 설비 상태를 다시 확인하는 계기로 생각하는 것이 좋다.
후배 기술자에게 전하는 말
차단기는 전기공사에서 흔하게 접하는 자재이지만, 그렇다고 가볍게 생각해서는 안 된다.
차단기 하나를 선정할 때도 부하전류와 전선의 허용전류를 확인하고, 부하의 특성과 설치환경까지 생각하는 습관을 갖기 바란다.
특히 차단기가 떨어지는 현장에서 고객이 “큰 차단기로 바꿔 달라”라고 요청하더라도 바로 교체하지 말고 먼저 원인을 확인해야 한다.
기술자는 고객의 요구를 그대로 실행하는 사람에 그치는 것이 아니라, 왜 문제가 발생했는지 설명하고 안전한 방법을 제시하는 사람이어야 한다.
실제 현장 체크리스트
- □ 부하전류를 계산하거나 실제 측정했는가?
- □ 현재 설치된 차단기의 정격전류를 확인했는가?
- □ 차단기에 연결된 전선의 종류와 굵기를 확인했는가?
- □ 전선의 허용전류와 차단기의 보호 관계를 검토했는가?
- □ 과부하인지 단락 또는 다른 이상인지 원인을 확인했는가?
- □ 모터 등 기동전류가 큰 부하가 있는지 확인했는가?
- □ 차단기 단자 및 접속부의 발열·변색 여부를 확인했는가?
- □ 교체 후 부하전류와 회로 상태를 다시 확인했는가?
마무리
차단기 선정은 단순히 부하보다 큰 용량의 차단기를 선택하는 작업이 아니다.
정격전류, 전선보호, 과부하, 전선의 허용전류, 부하 특성, 설치조건을 종합적으로 확인해야 한다.
특히 차단기가 자주 떨어지는 현장에서는 차단기만 큰 용량으로 교체하기 전에 실제 부하전류를 측정하고 전선과 차단기의 관계를 다시 확인해야 한다.
전기설비의 설계와 시공에서는 현재 적용되는 한국전기설비규정(KEC) 등 관련 기술기준을 확인하는 것이 중요하다. 차단기와 전선의 선정 역시 설비의 조건에 맞게 검토해야 하며, 실제 시공에서는 설계도서와 현장조건을 함께 확인해야 한다.
30년 넘게 현장에서 일하면서 느낀 것은 차단기의 크기를 결정하는 것보다 그 크기를 왜 선택했는지 설명할 수 있는 것이 더 중요하다는 것이다.
James의 한 줄 교훈
차단기가 떨어졌다고 큰 차단기를 달지 말고, 먼저 왜 떨어졌는지부터 찾아라.
