가요전선관 시공 (배관경로, 굴곡, 전선보호)



전기공사에서 가요전선관은 전선을 보호하면서 현장의 구조와 설비 배치에 맞춰 배선 경로를 구성할 때 사용하는 자재입니다. 천장 속이나 설비 주변처럼 직선 배관만으로 작업하기 어려운 구간에서 활용할 수 있지만, 잘 휘어진다는 이유만으로 아무렇게나 설치해도 되는 것은 아닙니다.

가요전선관 시공에서 중요한 것은 배관을 연결하는 작업 자체보다 전선이 지나갈 경로를 먼저 검토하고, 불필요한 굴곡과 외부 손상을 줄이며, 시공 후 전선 보호 상태를 확인하는 것입니다. 이번 글에서는 가요전선관의 사용 목적부터 배관 경로 선정, 굴곡 관리, 연결부 점검까지 현장에서 확인할 사항을 정리하겠습니다.

1. 가요전선관 시공 전 배관 경로부터 확인해야 합니다

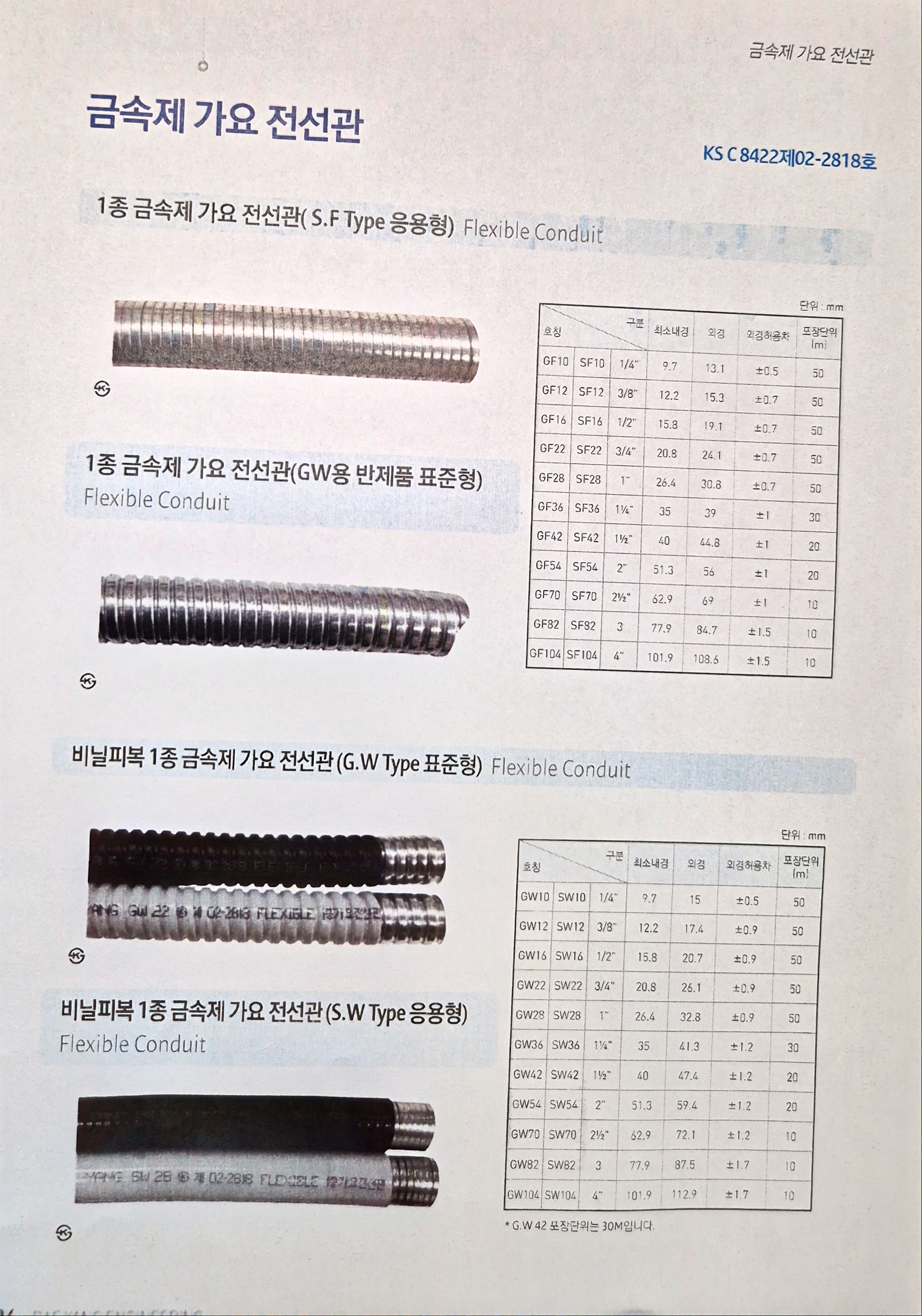

가요전선관은 굴곡이 필요한 구간에서 전선을 보호하기 위해 사용하는 관입니다. 다만 제품의 종류와 구조에 따라 적용할 수 있는 환경이 다르므로, 모든 장소에 같은 제품을 사용할 수 있다고 판단해서는 안 됩니다.

시공을 시작하기 전에는 먼저 분전반이나 접속함에서 전선이 나와 최종 기기까지 어떤 경로로 연결되는지 확인해야 합니다. 경로를 충분히 검토하지 않고 작업하면 배관이 지나치게 길어지거나, 다른 설비와 간섭하거나, 점검하기 어려운 위치에 연결부가 생길 수 있습니다.

특히 천장 내부에서는 조명기구와 덕트, 급수·배수 배관, 소방설비, 통신 배선의 위치를 함께 살펴야 합니다. 다른 설비와 겹치는 구간이 있다면 현장에서 임의로 배관을 꺾기보다 관련 작업자와 경로를 협의하는 것이 좋습니다.

2. 가요전선관 굴곡은 전선 입선을 고려해야 합니다

배관 굴곡은 전선이 지나가는 방향을 바꾸는 부분입니다. 굴곡이 지나치게 많거나 급격하면 전선을 넣고 빼는 작업이 어려워지고, 입선 과정에서 전선 피복이 손상될 가능성도 커질 수 있습니다.

따라서 가요전선관을 설치할 때는 필요한 방향 전환만 적용하고, 가능한 범위에서 완만한 경로를 확보해야 합니다. 허용되는 굴곡 정도는 제품의 종류와 제조사 지침, 적용 기준에 따라 확인해야 하며, 모든 가요전선관에 동일한 수치를 적용해서는 안 됩니다.

배관을 설치한 뒤에는 전선을 넣는 작업까지 고려해 경로를 살펴보는 것이 좋습니다. 전선이 통과하기 어렵다고 예상되는 구간이 있다면 입선 전에 경로를 조정하거나 입선 작업을 먼저 시행한 후 배관하는 방법을 검토해야 합니다. 이 방법은 정확한 거리 측정이 필요하므로 숙달된 기술자와 함께 하시기 바랍니다. 무리하게 전선을 잡아당기는 방식으로 문제를 해결해서는 안 됩니다.

3. 커넥터와 연결부는 빠짐없이 점검합니다

커넥터는 가요전선관을 함이나 기기 등의 연결부에 고정할 때 사용하는 부속입니다. 연결부가 제대로 체결되지 않으면 관이 흔들리거나 빠질 수 있고, 전선 보호가 필요한 부분에 틈이 생길 수 있습니다.

연결 작업에서는 가요전선관의 규격과 커넥터의 호환 여부를 먼저 확인해야 합니다. 관을 연결한 다음에는 체결 상태와 고정 상태를 살펴보고, 전선이 드나드는 부분에 날카로운 모서리나 피복을 손상시킬 만한 요소가 없는지도 점검합니다.

또한 연결부가 기계적인 충격을 받거나 물기와 먼지에 노출될 가능성이 있는지 살펴야 합니다. 이러한 환경에서는 사용 장소에 적합한 제품과 부속을 선정해야 하며, 가요전선관을 사용했다는 이유만으로 방수나 방진 성능이 확보되는 것은 아닙니다.

4. 전선 보호를 위해 고정 상태와 주변 환경을 확인합니다

전선 보호는 관을 설치하는 것만으로 끝나지 않습니다. 배관이 주변 구조물에 눌리거나, 모서리에 긁히거나, 작업 중 반복적으로 움직이지 않도록 설치 상태를 확인해야 합니다.

가요전선관이 길게 늘어져 있거나 다른 설비에 걸쳐 있는 경우에는 외부 충격과 처짐 가능성을 검토해야 합니다. 필요한 고정 방법과 간격은 제품 지침 및 현장 조건에 맞춰 결정하고, 관이 지나치게 눌리거나 변형된 곳이 없는지 확인합니다.

천장 속처럼 시공 후 눈으로 확인하기 어려운 구간은 마감 전에 상태를 점검하고 필요한 사진을 남겨 두는 것이 도움이 됩니다. 사진에는 배관 경로와 연결 상태가 알아보기 쉽게 나타나도록 기록하면 추후 유지관리나 하자 확인에도 활용할 수 있습니다.

5. 가요전선관 시공 후 확인할 사항

시공을 마친 뒤에는 다음 항목을 기준으로 점검합니다.

• 배관 경로가 도면과 현장 협의 내용에 맞는가?
• 굴곡이 불필요하게 많거나 급격한 구간은 없는가?
• 가요전선관과 커넥터의 규격 및 호환성이 적절한가?
• 연결부가 제대로 체결되고 필요한 곳에 고정되어 있는가?
• 관이 눌리거나 찌그러지거나 날카로운 부분에 접촉하지 않는가?
• 다른 설비의 점검과 유지관리를 방해하지 않는가?
• 입선 후 전선 피복 손상 여부와 필요한 전기적 점검을 확인했는가?

전기적 점검은 회로와 설비의 상태에 맞는 방법으로 실시해야 합니다. 점검이나 보수 작업 전에는 전원을 차단하고 재투입되지 않도록 조치한 뒤, 검전기 등 적절한 기기로 무전압 상태를 확인해야 합니다. 활선 상태의 작업이나 측정은 필요한 자격과 안전 절차를 갖춘 작업자가 수행해야 합니다.

6. 현장에서는 설치 편의보다 완성 상태가 중요합니다

가요전선관은 유연하기 때문에 복잡한 구간에서도 경로를 잡기 편리하지만, 시공이 쉽다는 이유로 배관 경로와 연결 상태를 대충 확인해서는 안 됩니다. 보기 좋은 떡이 맛도 좋다고 보기 좋은 배관 모습이 차후 입선 작업에서도 수월 합니다. 작업이 끝난 직후에는 문제가 없어 보여도, 관이 눌리거나 연결부가 느슨해지면 이후 점검과 유지관리에 불편을 줄 수 있습니다.

30년 넘게 내선 전기공사 현장을 경험하면서 중요하다고 느끼는 점은 작업 속도만큼이나 마무리 확인이 중요하다는 것입니다. 배관을 설치한 사람은 전선이 들어가는 과정과 연결부 상태까지 생각해야 하고, 다음 공정 작업자가 배관을 손상시키지 않도록 필요한 사항을 공유해야 합니다.

가요전선관 시공의 핵심은 단순히 잘 휘어지는 관을 연결하는 데 있지 않습니다. 처음부터 경로를 검토하고, 굴곡과 고정 상태를 관리하며, 연결부와 전선 보호 상태를 끝까지 확인하는 것이 안전하고 유지관리하기 좋은 전기공사의 기본입니다.
