모터 고장 진단, 모터과열·절연불량·베어링점검으로 정확한 원인을 찾아야 합니다

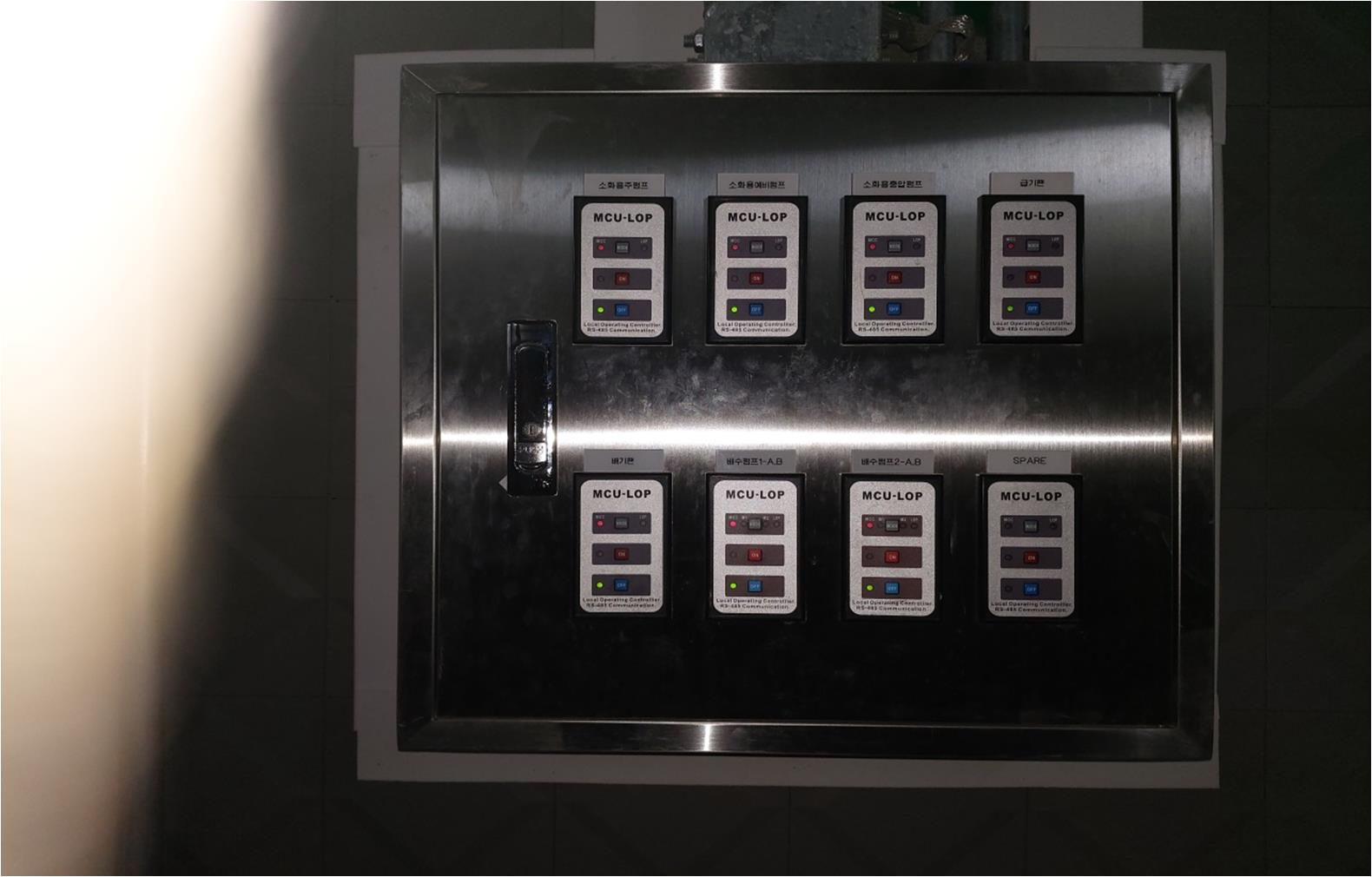

공장이나 상가, 건축설비 현장에서 가장 많이 사용하는 설비 가운데 하나가 바로 모터입니다. 급수펌프, 배수펌프, 환기팬, 송풍기, 에어컴프레서 등 대부분의 회전기기는 모터를 이용하여 작동합니다.
모터가 갑자기 멈추면 생산라인이 중단되거나 영업에 차질이 발생하기 때문에 신속한 복구도 중요하지만, 무엇보다 정확한 원인 진단이 우선되어야 합니다.
30년 넘게 내선 전기공사와 유지보수 현장에서 수많은 모터를 점검하면서 느낀 점은 모터는 갑자기 고장 나는 것이 아니라 대부분 이상 신호를 먼저 보내고 있다는 것입니다.
이번 글에서는 모터과열, 절연불량, 베어링점검을 중심으로 모터 고장을 진단하는 방법과 실제 현장 사례를 소개하겠습니다.
모터과열, 가장 먼저 확인해야 할 이상 신호입니다
모터과열이란 모터의 허용온도보다 높은 온도가 지속적으로 발생하는 상태를 말합니다. 쉽게 말하면 모터가 정상보다 뜨겁게 달아오르는 현상입니다.
모터가 과열되는 주요 원인은 다음과 같습니다.
- 과부하 운전
- 전압 불평형
- 베어링 마모
- 냉각팬 고장
- 환기 불량
- 권선 이상
모터 외함을 손으로 만질 수 없을 정도로 뜨겁거나 탄 냄새가 난다면 즉시 운전을 중지하고 점검해야 합니다.
한국전기안전공사는 과열된 전동기를 계속 운전하면 절연 열화와 화재 위험이 증가할 수 있다고 안내하고 있습니다.
(출처 : 한국전기안전공사)
절연불량, 눈에 보이지 않는 위험입니다
절연불량이란 모터 권선의 절연 성능이 저하된 상태를 말합니다. 쉽게 말하면 전기가 새어 나가기 쉬운 위험한 상태입니다.
절연불량은 대부분 다음과 같은 원인으로 발생합니다.
- 장기간 사용
- 습기 침투
- 먼지 축적
- 권선 열화
- 과열 반복
절연 상태는 반드시 절연저항계(메거)로 측정해야 합니다.
절연저항계란 절연 성능을 측정하는 계측기입니다. 쉽게 말하면 모터 내부 절연이 안전한지 확인하는 검사 장비입니다.
육안으로는 정상처럼 보여도 절연저항이 기준 이하라면 운전을 중지하고 보수해야 합니다.
베어링점검, 작은 소음이 큰 고장을 막습니다
베어링점검이란 모터 회전축을 지지하는 베어링의 상태를 확인하는 작업입니다. 쉽게 말하면 모터가 부드럽게 회전하도록 하는 부품을 검사하는 과정입니다.
베어링 이상이 발생하면 다음과 같은 증상이 나타납니다.
- 금속 마찰음
- 진동 증가
- 회전 불량
- 모터 과열
- 전류 증가
작은 소음을 방치하면 베어링이 파손되고 결국 모터 전체를 교체해야 하는 경우도 발생합니다.
현장에서는 청음봉이나 진동측정기를 활용하면 초기 이상을 쉽게 발견할 수 있습니다.
산업통상자원부의 한국전기설비규정(KEC)은 전기설비가 안전하게 운전될 수 있도록 적절한 유지관리와 점검을 실시하도록 규정하고 있습니다.
(출처 : 산업통상자원부 KEC)
30년 현장에서 있었던 실제 사례
몇 년 전 공장 유지보수 작업을 하던 중 생산설비의 환기팬 모터가 자주 멈춘다는 연락을 받고 현장을 방문했습니다.
처음에는 모터 자체의 고장으로 생각했지만, 전류를 측정해 보니 정격전류보다 약간 높은 수준이었습니다.
클램프미터로 전류를 측정하고, 절연저항계를 이용해 절연 상태를 확인한 결과 절연은 정상으로 측정되었습니다.
그러나 모터를 가까이에서 점검해 보니 일정한 간격으로 "드르륵" 하는 소음이 들렸고, 손으로 회전축을 확인하니 미세한 흔들림이 있었습니다.
베어링을 분해해 보니 내부 윤활이 거의 사라지고 마모가 심하게 진행된 상태였습니다.
베어링을 새 제품으로 교체하고 축 정렬을 다시 맞춘 후 운전시험을 실시하니 전류도 정상으로 돌아왔고 소음과 진동도 모두 사라졌습니다.
만약 계속 운전했다면 베어링이 완전히 파손되어 회전자까지 손상되고 모터 전체를 교체해야 하는 상황이었습니다.
이 경험을 통해 다시 한번 느낀 것은 모터는 고장 나기 전에 반드시 작은 신호를 보내며, 그 신호를 놓치지 않는 것이 좋은 기술자의 역할이라는 사실이었습니다.
모터 고장을 예방하는 방법
30년 동안 현장에서 실천해 온 기준입니다.
- 정격전류를 정기적으로 측정한다.
- 절연저항을 주기적으로 확인한다.
- 베어링 소음과 진동을 점검한다.
- 냉각팬과 통풍구를 청소한다.
- 축 정렬 상태를 확인한다.
- 과부하 운전을 피한다.
- 열화상카메라로 과열 여부를 확인한다.
- 이상 징후가 발견되면 즉시 점검한다.
후배 기술자들에게 전하는 말
후배들에게 항상 이렇게 이야기합니다.
"모터는 갑자기 멈추는 것이 아니라 미리 신호를 보낸다."
이상한 소리, 평소보다 높은 온도, 작은 진동 하나도 그냥 지나쳐서는 안 됩니다.
좋은 기술자는 고장이 발생한 후 수리하는 사람이 아니라, 고장이 발생하기 전에 예방하는 사람입니다.
계측기로 측정하고, 귀로 듣고, 손으로 진동을 느끼며 확인하는 습관이 여러분을 더욱 뛰어난 기술자로 만들어 줄 것입니다.
마무리
모터는 산업현장에서 가장 많이 사용하는 회전기기이며, 작은 이상도 빠르게 발견하는 것이 중요합니다.
모터과열, 절연불량, 베어링점검을 정확하게 이해하고 정기적으로 점검하면 대부분의 모터 고장은 예방할 수 있습니다.
한국전기안전공사는 전동기의 이상 징후를 조기에 발견하고 정기적으로 점검하는 것이 안전사고 예방에 매우 중요하다고 안내하고 있습니다.
(출처 : 한국전기안전공사)
30년 동안 현장에서 얻은 경험으로 말씀드리면 모터는 고장이 난 후보다 고장이 나기 전에 점검하는 것이 가장 큰 기술입니다.
오늘도 계측기를 믿고, 작은 이상도 놓치지 않으며, 기본 점검을 꾸준히 실천하는 습관이 여러분을 더욱 신뢰받는 전기기술자로 만들어 줄 것입니다.
