계약전력, 부하계산, 전기증설을 정확히 이해해야 안전하고 효율적인 전기설비를 운영할 수 있습니다.
오늘의 현장
100번째 글을 어떤 주제로 작성할지 오래 고민했습니다.
30년 동안 수많은 전기공사를 하면서 가장 많이 들었던 질문은 "차단기만 큰 것으로 바꾸면 되나요?"였습니다.
하지만 현장은 그렇게 단순하지 않습니다.
얼마 전 한 PC방에서 전기 증설 상담을 의뢰받았습니다.
기존 계약전력은 3kW였지만, 신규 컴퓨터와 냉방설비, 환기설비를 추가하면서 전력 부족이 발생하고 있었습니다.
현장을 점검한 결과 차단기를 교체하는 것으로는 해결되지 않았습니다.
부하계산을 다시 수행하고 계약전력을 7kW로 증설하기로 결정했습니다.
이후 한국전기안전공사 사용전점검을 받고 전기안전점검필증을 제출하여 정상적으로 영업을 시작할 수 있었습니다.
그 현장을 마무리하면서 다시 한번 느꼈습니다.
"전기공사는 전선을 연결하는 일이 아니라 안전을 설계하는 일이다."
계약전력, 부하계산, 전기증설을 정확히 이해해야 합니다.
계약전력은 한국전력과 계약하여 사용할 수 있는 최대 전력입니다.
쉽게 말하면 사용 가능한 전기의 한도입니다.
부하계산은 조명, 콘센트, 냉난방기, 기계설비 등 모든 전기부하를 계산하여 필요한 전력을 산정하는 작업입니다.
쉽게 말하면 얼마의 전기가 필요한지 미리 계산하는 과정입니다.
전기증설은 증가한 부하에 맞추어 계약전력과 전기설비를 함께 변경하는 작업입니다.
쉽게 말하면 더 많은 전기를 안전하게 사용할 수 있도록 설비를 개선하는 것입니다.
계약전력을 다시 검토해야 하는 경우
- 에어컨이나 냉난방기를 추가한 경우
- 생산설비를 증설한 경우
- 컴퓨터, 서버 등 전자기기가 증가한 경우
- 메인 차단기가 반복적으로 동작하는 경우
- 전력분석 결과 최대부하가 계약전력에 근접한 경우
- 건물의 용도가 변경된 경우
30년 동안 현장에서 가장 많이 경험한 사례는 설비는 늘어났지만 계약전력은 그대로 유지한 경우였습니다.
KEC와 한국전기안전공사가 강조하는 전기증설
KEC(한국전기설비규정)는 부하계산 결과에 맞는 전선, 차단기, 보호장치를 선정하도록 규정하고 있습니다.
또한 전기설비를 증설하는 경우에는 관련 기준에 맞게 시공하고, 필요한 경우 사용전점검을 통해 안전성을 확인해야 합니다.
한국전기안전공사 역시 전기증설 후 사용전점검을 통해 전선 규격, 차단기 용량, 접지 상태, 절연 상태 등을 확인하여 안전한 사용이 가능한지 점검하고 있습니다.
30년 현장에서 있었던 실제 사례
PC방 전기공사를 진행하면서 기존 계약전력 3kW로는 정상적인 영업이 어렵다는 사실을 확인했습니다.
컴퓨터와 모니터, 냉방기, 환기설비를 동시에 사용하는 시간대에는 최대부하가 계약전력에 근접했습니다.
부하계산을 다시 실시한 결과 계약전력을 7kW로 증설하는 것이 적절하다고 판단했습니다.
한국전력 계약 변경 절차를 진행하고 메인 설비를 개선한 후 한국전기안전공사의 사용전점검을 받았습니다.
점검 결과 이상이 없었고 전기안전점검필증을 제출하여 정상적으로 영업을 시작할 수 있었습니다.
이 경험은 단순한 증설공사가 아니라 고객의 안전과 사업 운영을 함께 책임지는 작업이라는 점을 다시 한번 느끼게 해주었습니다.

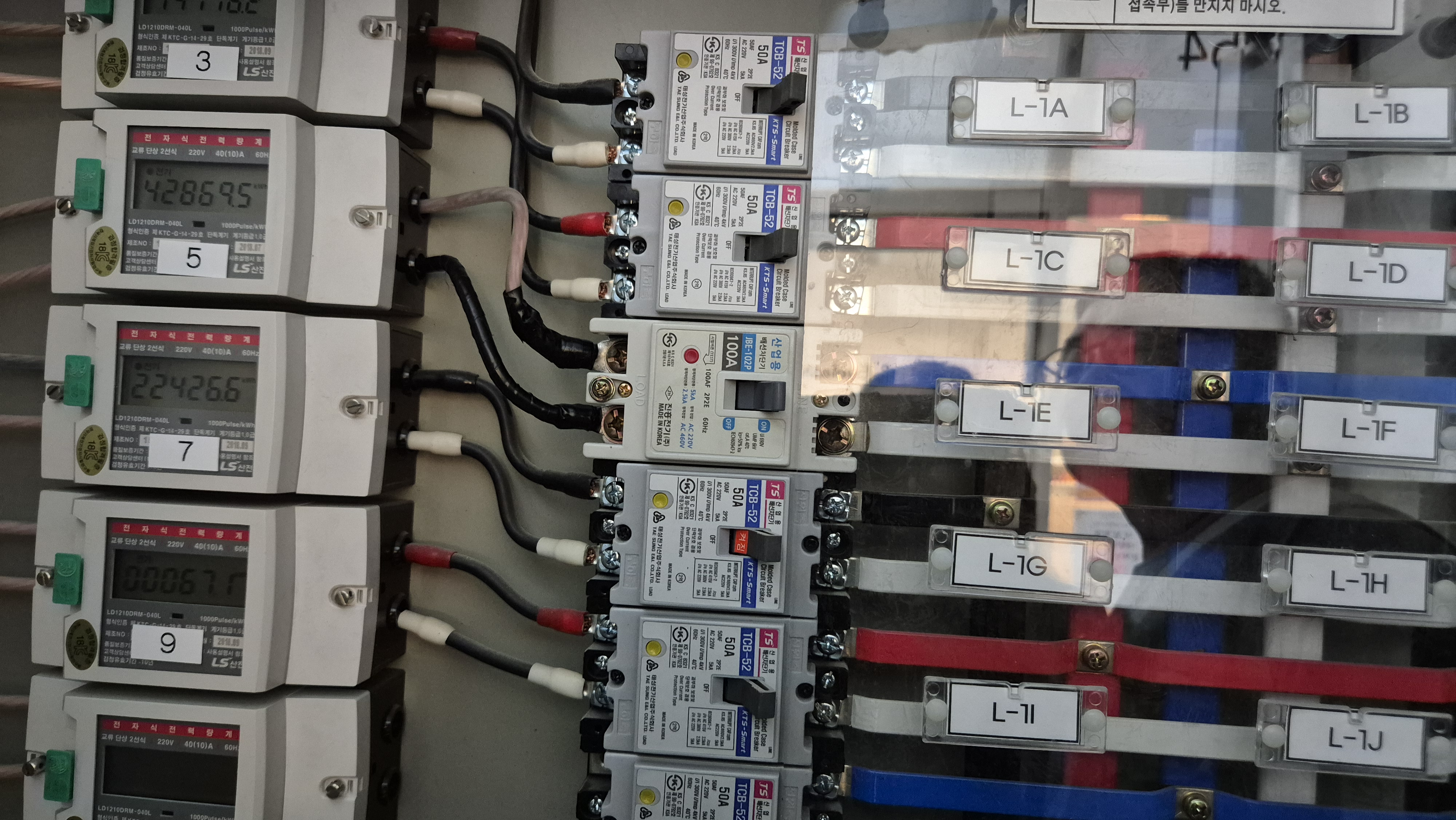

▲ 본문사진① : 상가별 분전반
▲ 본문사진② :
현장 TIP
계약전력을 결정할 때는 현재 사용하는 전기만 계산하지 말고 앞으로 추가될 설비까지 함께 고려하는 것이 좋습니다.
조금의 여유를 두고 설계하면 불필요한 재공사와 추가 비용을 줄일 수 있습니다.
30년 현장 메모
100번째 글을 작성하면서 지난 현장들이 떠올랐습니다.
새벽에 복구 작업을 했던 공장, 장마철 누전을 찾던 상가, 학교 분전반을 점검하던 날, PC방 증설을 위해 부하를 계산하던 순간까지 모두 저를 성장시킨 현장이었습니다.
기술은 책에서 시작될 수 있지만, 실력은 결국 현장에서 완성됩니다.
후배 기술자에게 전하는 말
전기공사는 차단기 하나를 교체하는 일이 아닙니다.
고객의 안전과 생활, 그리고 사업장의 신뢰를 함께 지키는 일입니다.
측정하고, 계산하고, 기록하는 습관을 가지십시오.
그 습관이 여러분을 오래가는 기술자로 만들어 줄 것입니다.
James의 한 줄 교훈
"30년이 지나도 가장 중요한 기술은 계산보다 안전을 먼저 생각하는 마음이다."
마무리
계약전력, 부하계산, 전기증설은 단순한 숫자 계산이 아니라 안전한 전기설비를 위한 출발점입니다.
이번 100번째 글에서는 실제 PC방 증설 사례를 통해 계약전력을 올바르게 산정하고, 사용전점검까지 완료하는 과정을 소개했습니다.
30년 동안 현장에서 얻은 가장 큰 교훈은 이것입니다.
"좋은 기술자는 전기를 연결하는 사람이 아니라 안전을 설계하는 사람입니다."
※ 본 글은 30년 동안 실제 전기공사 현장에서 경험한 사례를 바탕으로 작성하였습니다. 현장 여건에 따라 작업 방법은 달라질 수 있으며, 전기공사는 반드시 관련 법규와 KEC를 준수하여 진행해야 합니다.
