누전차단기, 누설전류, 오동작원인을 정확히 이해해야 불필요한 정전을 줄이고 안전한 전기설비를 유지할 수 있습니다.
오늘의 현장
며칠 전 한 상가 건물에서 "누전차단기가 하루에도 여러 번 떨어집니다."라는 연락을 받고 현장을 방문했습니다.
건물 관리자는 누전차단기가 고장 난 것 같으니 새 제품으로 교체해 달라고 요청했습니다.
하지만 저는 차단기를 교체하기 전에 반드시 원인을 먼저 확인합니다.
우선 절연저항을 측정하고, 클램프 누설전류계를 이용하여 각 회로의 누설전류를 점검했습니다.
측정 결과 한 회로에서 정상보다 높은 누설전류가 지속적으로 발생하고 있었습니다.
배선을 추적해 보니 오래된 전선의 절연피복이 습기와 열에 의해 열화 되어 미세한 누설전류가 계속 흐르고 있었습니다.
해당 구간의 배선을 교체한 후 다시 측정하니 누설전류는 정상 범위로 감소하였고, 누전차단기 오동작도 완전히 사라졌습니다.
그날 다시 한번 느낀 것은 차단기를 의심하기 전에 누설전류를 먼저 측정해야 한다는 사실이었습니다.
누전차단기, 누설전류, 오동작원인을 정확히 이해해야 합니다.

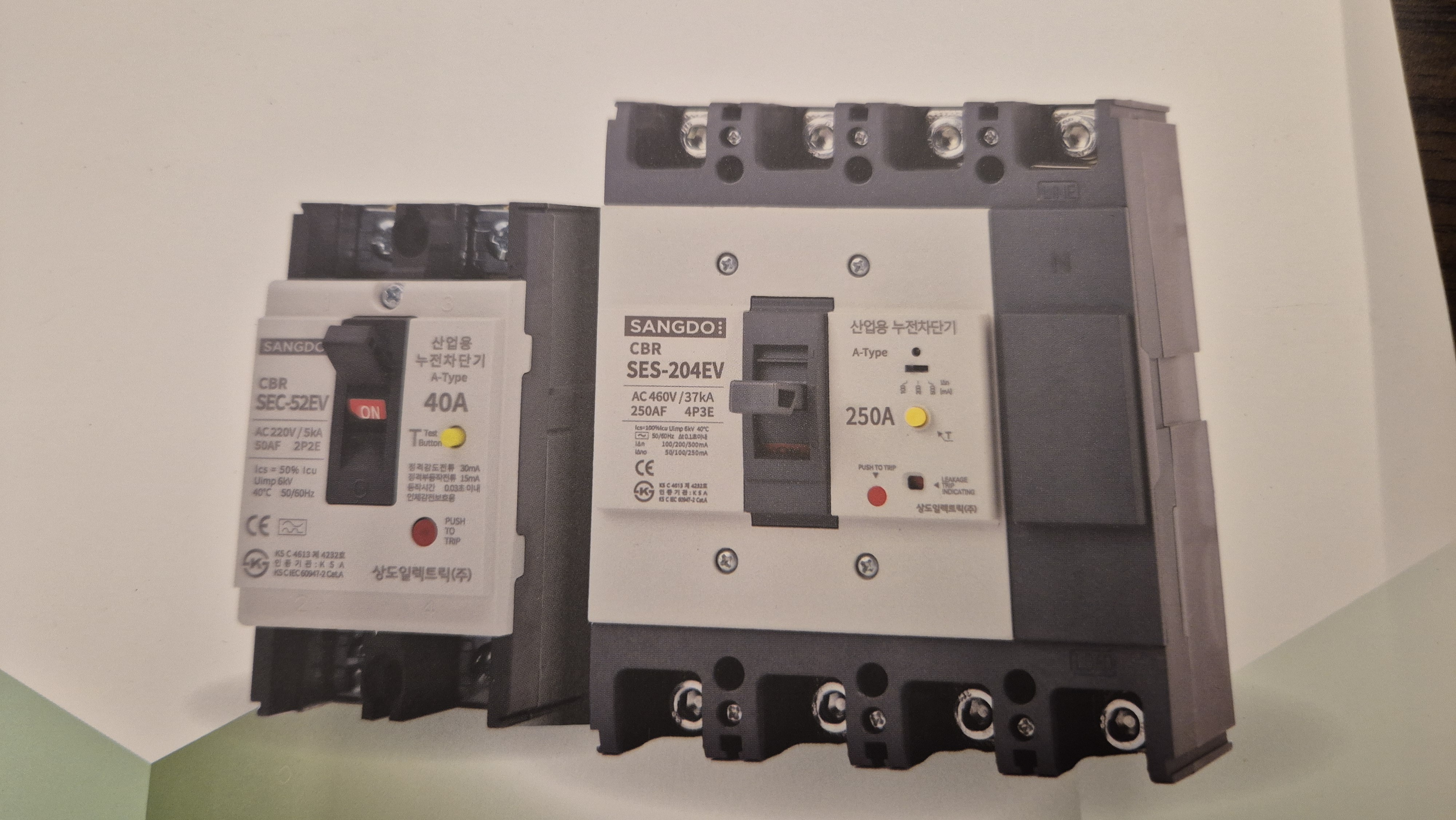

누전차단기(ELB, ELCB)는 누설전류가 일정 기준 이상 발생하면 자동으로 전원을 차단하여 감전과 화재를 예방하는 보호장치입니다.
쉽게 말하면 사람과 전기설비를 보호하는 안전스위치입니다.
누설전류는 정상적인 전류가 아닌, 절연이 손상되거나 습기 등으로 인해 외부로 새어 나가는 전류입니다.
쉽게 말하면 새어 나가는 전기입니다.
오동작원인은 실제 누전이 없더라도 누설전류 증가, 절연열화, 습기, 노후 배선, 접속 불량 등으로 인해 차단기가 반복 동작하는 원인을 의미합니다.
쉽게 말하면 차단기가 자꾸 떨어지는 이유입니다.
누전차단기가 자주 동작하는 주요 원인
- 노후 배선의 절연열화
- 습기에 의한 누설전류 증가
- 전선 접속부 손상
- 노후된 누전차단기
- 과도한 누설전류가 발생하는 전기기기
- 배선 시공 불량
30년 동안 가장 많이 경험한 원인은 노후 배선의 절연열화와 습기로 인한 누설전류였습니다.
KEC와 한국전기안전공사가 강조하는 누전 관리
KEC(한국전기설비규정)는 감전 및 화재 예방을 위해 누전차단기를 적절하게 설치하고 정상적으로 동작하는 상태를 유지하도록 규정하고 있습니다.
한국전기안전공사에서도 사용전점검과 정기검사 시 절연저항 측정, 누전차단기 동작시험, 누설전류 점검을 중요 항목으로 관리하고 있습니다.
누전차단기는 교체보다 먼저 원인을 확인하는 것이 가장 중요합니다.
30년 현장에서 있었던 실제 사례
한 상가 건물에서는 비가 온 다음 날마다 누전차단기가 반복적으로 동작했습니다.
처음에는 차단기 불량으로 판단하여 여러 번 교체했지만 같은 증상이 계속되었습니다.
현장에서 절연저항과 누설전류를 측정한 결과 외벽을 통과하는 배관 내부로 빗물이 유입되면서 배선 절연이 약해지고 있었습니다.
손상된 배선을 교체하고 방수 처리를 완료한 후 다시 측정하니 절연저항은 정상으로 회복되었고 누설전류도 크게 감소했습니다.
그 이후 같은 민원은 발생하지 않았습니다.
이 사례는 누전차단기 자체보다 배선 상태를 먼저 점검해야 한다는 사실을 다시 한번 확인시켜 준 현장이었습니다.
현장 TIP
누전차단기가 반복적으로 동작한다면 먼저 차단기를 교체하지 말고 절연저항과 누설전류를 측정하십시오.
측정 결과를 기록하면 원인 분석과 고객 설명에도 큰 도움이 됩니다.
30년 현장 메모
현장에서 가장 많이 듣는 말 중 하나가 "차단기가 고장 난 것 같습니다."입니다.
하지만 실제로는 대부분 차단기가 정상적으로 설비를 보호하고 있었습니다.
누전차단기는 불편한 장치가 아니라 생명과 재산을 지키는 가장 중요한 안전장치입니다.
후배 기술자에게 전하는 말
누전차단기가 떨어졌다고 바로 교체하지 마십시오.
절연저항을 측정하고, 누설전류를 확인하고, 배선을 점검한 후 결론을 내리십시오.
측정값을 근거로 설명하는 기술자가 고객의 신뢰를 얻습니다.
James의 한 줄 교훈
"누전차단기는 고장이 아니라 위험을 가장 먼저 알려주는 안전장치입니다."
마무리
누전차단기, 누설전류, 오동작원인은 전기설비의 안전을 유지하기 위한 핵심 요소입니다.
누전차단기가 반복적으로 동작한다면 단순히 교체하기보다 절연저항과 누설전류를 측정하여 정확한 원인을 찾는 것이 우선입니다.
30년 동안 현장에서 얻은 가장 큰 교훈은 이것입니다.
"누전차단기는 원인을 알려주는 장치이며, 측정은 그 원인을 증명하는 과정이다."
※ 본 글은 30년 동안 실제 전기공사 현장에서 경험한 사례를 바탕으로 작성하였습니다. 현장 여건에 따라 작업 방법은 달라질 수 있으며, 전기공사는 반드시 관련 법규와 KEC를 준수하여 작업해야 합니다.
