누전차단기가 반복해서 떨어지면 차단기부터 교체하기보다 어느 회로에서 문제가 발생하는지 먼저 확인해야 합니다. 원인을 찾지 못한 상태에서 차단기만 교체하면 같은 문제가 다시 발생할 수 있고, 경우에 따라 감전이나 전기화재 위험을 놓칠 수 있습니다.
저는 30년 넘게 내선 전기공사 현장에서 주택과 상가, 학교, 공장 등 다양한 전기설비를 점검해 왔습니다. 현장에서 중요한 것은 처음부터 원인을 단정하지 않은 것입니다. 증상을 확인하고, 회로를 구분하고, 점검 결과에 따라 의심 범위를 좁혀야 정확한 진단에 가까워집니다.
이번 글에서는 누전차단기가 동작했을 때 원인을 단계적으로 찾아가는 방법을 설명합니다. 메거 사용법이나 절연저항 측정 원리를 자세히 다루기보다는, 실제 점검 과정에서 어떤 순서로 회로를 구분하고 문제 지점을 좁혀야 하는지에 초점을 맞추겠습니다.
회로분리로 누전 발생 범위 좁히기
누전 원인을 찾는 첫 번째 단계는 차단기가 어떤 상황에서 동작했는지 확인하는 것입니다. 비가 오거나 습도가 높을 때만 문제가 발생하는지, 특정 전기제품을 사용할 때 떨어지는지, 특정 시간대에 반복되는지 등 발생 조건을 파악하면 점검 방향을 정하는 데 도움이 됩니다.

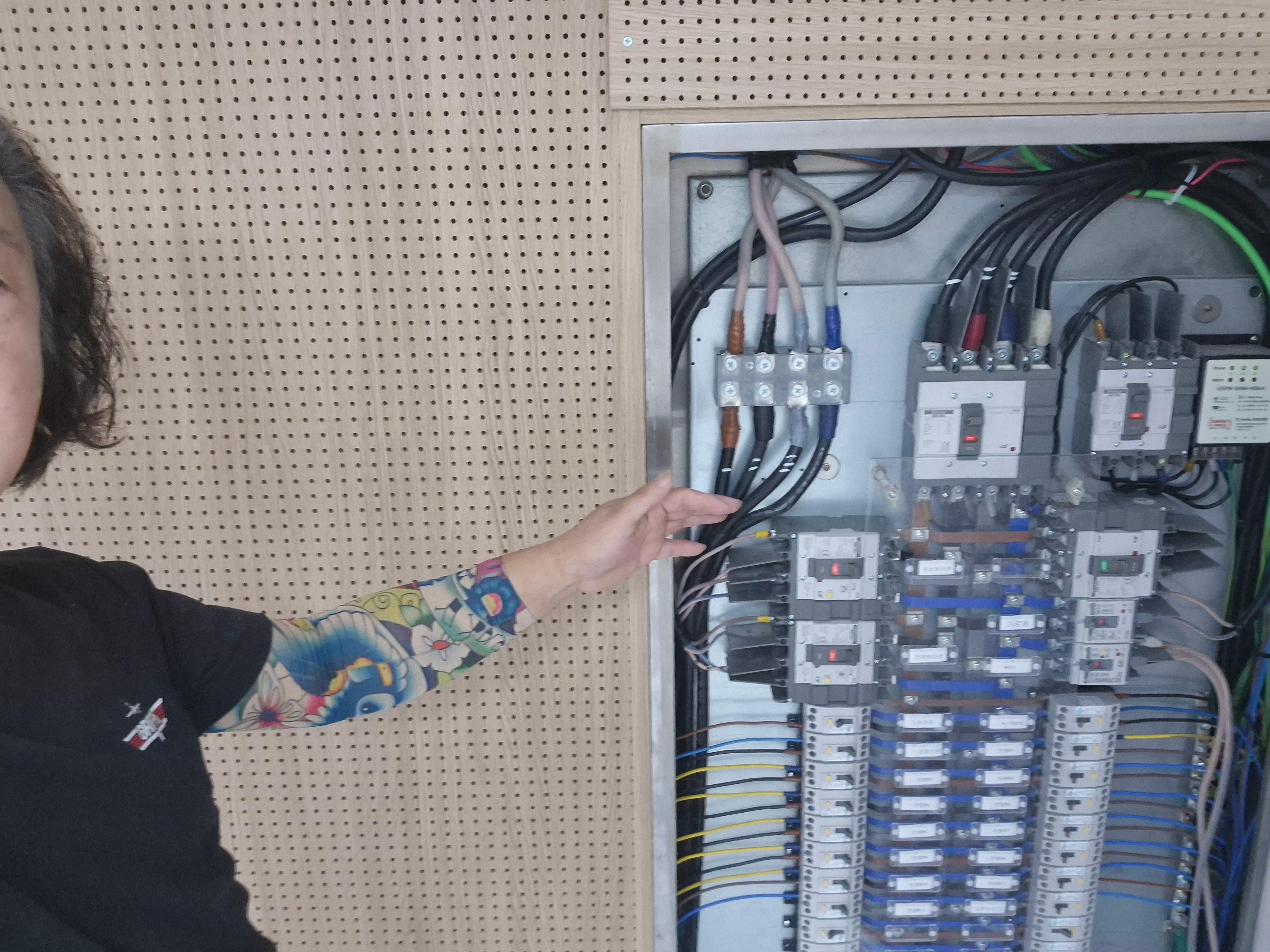

먼저 분전반의 회로 구성과 차단기 표시를 확인합니다. 조명, 콘센트, 냉난방기 등 회로가 어떻게 나뉘어 있는지 도면과 현장 표시를 대조해야 합니다. 회로 구분이 정확하지 않으면 엉뚱한 설비를 점검하거나 원인 파악에 시간이 더 걸릴 수 있습니다.
안전을 확보한 상태에서 적절한 절차에 따라 회로를 분리하고, 문제가 발생하는 범위를 확인합니다. 여러 분기회로 중 특정 회로를 분리했을 때 증상이 달라지는지 살펴보면 점검 대상을 좁힐 수 있습니다. 다만 차단기를 반복해서 투입하며 시험해서는 안 됩니다. 감전이나 아크 위험이 있거나 설비 손상이 의심되면 전원을 차단한 상태를 유지하고 자격을 갖춘 전기기술자가 점검해야 합니다.
회로를 구분한 뒤에는 해당 회로에 연결된 부하와 전기제품을 확인합니다. 부하란 전기를 공급받아 사용하는 기기나 설비를 말합니다. 예를 들어 한 회로에 여러 콘센트와 전기제품이 연결되어 있다면, 배선 문제인지 특정 기기의 문제인지 구분할 필요가 있습니다.
플러그를 사용하는 기기에서 문제가 의심되더라도 무조건 하나씩 전원을 넣어 보는 방식은 안전하지 않을 수 있습니다. 손상이나 침수 흔적이 있는 기기는 다시 연결하지 말고, 안전하게 분리한 뒤 전문 점검을 받아야 합니다.
절연점검으로 누전 의심 지점 확인하기
회로를 구분했다면 다음 단계는 실제 누전 원인을 확인하는 것입니다. 주요 원인으로는 전선 피복 손상, 습기나 물 유입, 전기제품 내부의 절연 문제, 단자함이나 접속부의 오염 등이 있습니다. 다만 차단기가 동작했다는 사실만으로 특정 원인을 확정할 수는 없습니다.
예를 들어 비가 온 뒤 누전차단기가 떨어진다면 옥외 조명이나 외부 콘센트, 배관 연결부 등 습기가 유입될 수 있는 곳을 우선 살펴볼 수 있습니다. 특정 기기를 사용할 때 문제가 발생한다면 해당 기기와 연결 회로를 구분해 점검합니다. 이는 원인을 확정하는 기준이 아니라 점검 순서를 정하기 위한 단서입니다.
전선이나 전기설비의 절연 상태를 확인할 때는 절연저항 측정이 필요할 수 있습니다. 절연저항은 전기가 의도하지 않은 경로로 흐르는 것을 얼마나 잘 억제하는지 판단하는 데 활용되는 측정값입니다. 측정 전에는 전원을 차단하고 무전압 상태를 확인해야 하며, 연결된 전자기기와 서지보호장치 등 시험전압에 영향을 받을 수 있는 설비도 고려해야 합니다.
메가 사용법, 시험전압 선택, 측정값 기록과 기준 판단은 별도의 설명이 필요한 내용입니다. 측정 방법을 자세히 확인하려면 아래 글을 참고할 수 있습니다.
절연저항 측정값이 낮게 나왔다고 해서 바로 전선 전체를 교체하는 것도 바람직하지 않습니다. 회로 구성과 측정 조건을 다시 확인하고, 연결된 기기의 영향을 배제할 수 있는지 살펴본 뒤 문제가 있는 구간을 단계적으로 좁혀야 합니다. 반대로 측정값이 정상 범위에 있더라도 간헐적인 문제나 특정 기기의 이상까지 모두 배제할 수 있는 것은 아닙니다.
차단기 트립 이후 원인별 조치와 재발 방지
누전 원인을 찾았다면 원인에 맞는 조치를 해야 합니다. 손상된 전선이나 접속부가 확인되면 해당 부분을 적절한 방법으로 보수하고, 물이 유입된 설비는 단순히 물기를 닦는 데 그치지 말고 내부 손상과 절연 상태를 점검해야 합니다. 전기제품 자체의 이상이 의심되면 제조사나 전문 수리업체의 점검이 필요할 수 있습니다.
차단기 자체의 이상도 가능성 중 하나지만, 누전 원인을 확인하기 전에 차단기를 먼저 교체하는 것은 진단 순서로 적절하지 않습니다. 차단기는 전기설비의 이상을 차단하는 보호장치이므로, 반복 동작의 원인을 확인하지 않고 임의로 교체하거나 보호 기능을 무력화해서는 안 됩니다.
제가 현장에서 중요하게 생각하는 점은 전기설비만 따로 떼어 보지 않는 것입니다. 과거 학교 급식실 신축 현장에서는 공사를 마치고 시설을 인계한 뒤 분전반 주변에 문제가 발생했습니다. 확인 과정에서 분전반 위쪽을 지나던 수도배관이 파손되어 물이 분전반 내부로 유입된 사실을 확인했습니다. 이 경험은 전기설비의 안전이 전기공사만으로 결정되지 않는다는 점을 보여 주었습니다.
분전반 위쪽이나 주변에 수도·소방·냉난방 배관이 지나간다면 다른 공정의 작업과 설비 상태도 함께 살펴야 합니다. 물 유입이나 침수 흔적이 확인된 전기설비는 위험할 수 있으므로 임의로 전원을 다시 투입하지 말고 안전조치를 먼저 해야 합니다.
원인 확인과 보수가 끝난 뒤에는 해당 설비에 맞는 시험과 점검을 실시하고, 조치 내용을 기록하는 것이 좋습니다. 기록에는 발생 시점, 동작한 차단기와 회로, 확인한 이상, 보수 내용, 점검 결과를 남기면 추후 같은 문제가 발생했을 때 비교 자료로 활용할 수 있습니다.
전기설비 점검과 안전관리는 한국전기설비규정(KEC)과 해당 설비에 적용되는 기준, 제조사 지침을 확인해 진행해야 합니다. 모든 현장에 동일한 측정값이나 조치 방법을 일괄 적용하지 말고, 설비의 종류와 상황에 맞게 판단해야 합니다.
30년 넘게 현장에서 일하며 배운 것은 차단기가 떨어졌다는 증상만 보고 원인을 단정해서는 안 된다는 점입니다. 회로를 구분하고, 점검 결과를 비교하고, 원인을 확인한 뒤 조치해야 재발 가능성을 줄일 수 있습니다.
누전차단기가 동작하면 반복해서 올리는 것보다 먼저 안전을 확보하고 원인을 찾는 것이 중요합니다. 확인하지 않은 결선은 하지 않은 것과 같다는 마음으로, 측정과 점검을 기록으로 남기는 습관을 지켜야 합니다.
```
