공장 전기공사를 마친 뒤 준공 점검을 하다 보면 차단기가 정상적으로 설치되어 있어도 전압이나 설비 동작에 이상이 나타날 수 있습니다. 이때 눈에 보이는 배선만 확인하고 문제가 없다고 판단하면 원인을 놓칠 수 있습니다. 전원 측부터 부하 측까지 전기 연결 상태를 순서대로 확인해야 하는 이유입니다.
저는 30년 넘게 내선 전기공사 현장에서 신축과 리모델링, 공장과 상가 등 다양한 전기설비를 다뤄 왔습니다. 이번 글에서는 양주 공장 준공 점검 중 여러 분전반에서 전압이 낮게 나타났던 경험을 바탕으로, 단자 접속 상태와 전압 이상을 어떻게 구분해 확인해야 하는지 정리하겠습니다.
1. 접촉불량과 전압 이상을 함께 확인해야 하는 이유
접촉불량은 전선과 단자, 차단기 접속부 등이 제대로 연결되지 않아 전류가 흐르는 데 문제가 생기는 상태입니다. 접속부의 접촉저항이 커지면 부하전류가 흐를 때 국부적인 발열이 발생할 수 있으며, 조건에 따라 전압강하나 설비 오동작으로 이어질 수도 있습니다.
양주 공장에서 준공 점검을 진행하던 당시 여러 분전반에서 전압이 낮게 나타났습니다. 특정 분전반 하나만의 문제가 아니었기 때문에 현장 배선과 전원 공급 경로를 차례대로 확인할 필요가 있었습니다.
처음부터 차단기 불량이라고 단정하지는 않았습니다. 전압 이상은 전원 측 문제, 배선과 접속부 문제, 부하 상태 등 여러 원인으로 나타날 수 있기 때문입니다. 우선 현장에서 시공한 2차 측 배선과 결선 상태를 꼼꼼하게 확인했습니다.
2차 측은 차단기의 부하 측을 뜻합니다. 전원 측을 1차 측, 부하로 전력을 보내는 쪽을 2차 측이라고 구분하면 점검 위치와 전력 흐름을 이해하기 쉽습니다.
2. 차단기 1차 측 접속 상태를 확인한 과정
현장 2차 측 배선과 결선 상태를 확인했지만, 해당 부분에서는 문제를 발견하지 못했습니다. 현장 배선이 정상이라면 점검 범위를 전원 측으로 넓혀야 합니다. 배선이 정상이라는 사실만으로 전체 전기설비가 정상이라고 판단할 수는 없습니다.

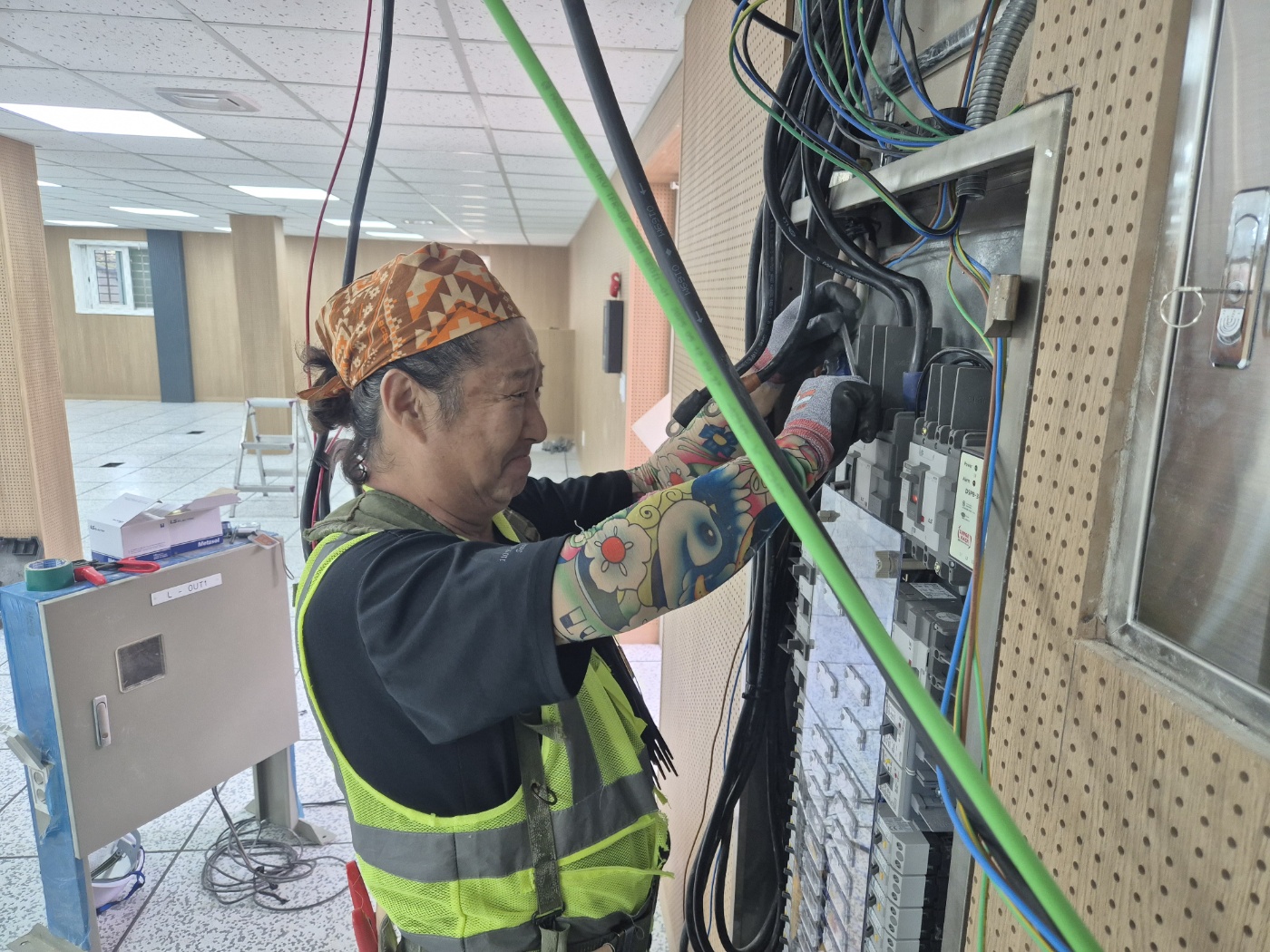

추가 확인 과정에서 분전반에 설치된 차단기의 1차 측 접속부가 제대로 조여지지 않은 상태를 발견했습니다. 해당 분전반은 현장에서 차단기를 직접 조립한 것이 아니라, 제작업체가 도면에 따라 제작한 제품이었습니다. 결국 현장 배선뿐 아니라 제작 단계에서 이루어진 단자 접속 상태도 확인해야 했던 것입니다.
차단기 1차 측 단자는 전원이 들어오는 측의 접속부입니다. 이 부분의 접속이 불량하면 부하 측 배선이 정상이어도 전원 공급에 문제가 생길 수 있습니다. 접속부가 느슨한 상태에서 전류가 흐르면 접촉저항에 따른 발열 위험도 있으므로, 외관만 보고 정상이라고 판단해서는 안 됩니다.
이 사례에서 중요한 점은 현장 시공 부분을 먼저 확인한 뒤 제조사에서 조립한 차단기의 전원 측 접속 상태까지 점검 범위를 넓혔다는 것입니다. 전기설비의 이상 원인은 현장 배선에만 있는 것이 아닙니다. 제작품의 조립 상태와 단자 접속 품질도 점검 대상에 포함해야 합니다.
3. 단자 발열 예방과 준공 점검 시 주의사항
단자 발열을 예방하려면 차단기와 단자대의 접속 상태를 확인하고, 제조사가 지정한 체결 토크와 작업 절차를 준수해야 합니다. 무조건 강하게 조이는 방식은 단자나 나사산을 손상시킬 수 있으므로 적절한 공구와 기준을 적용해야 합니다.
준공 점검에서는 다음 항목을 구분해 확인하는 것이 좋습니다.
- 분전반별 전압과 측정 위치를 기록하고 이상이 나타나는 구간을 구분합니다.
- 현장 배선과 결선이 도면에 맞게 시공되었는지 확인합니다.
- 차단기 1차 측과 2차 측의 접속 상태를 점검합니다.
- 단자 변색이나 손상, 발열 흔적 등 접속 불량을 의심할 만한 징후가 있는지 확인합니다.
- 이상 원인을 확인한 뒤 필요한 조치와 점검 결과를 기록합니다.
전압 측정이나 단자 점검은 감전과 아크 위험을 고려해 적절한 안전조치를 갖춘 상태에서 수행해야 합니다. 단자 체결이나 내부 점검은 가능한 한 전원을 차단하고 재투입을 방지한 뒤 진행해야 하며, 활선 상태의 측정은 작업 자격과 보호조치, 안전 절차를 갖춘 사람이 수행해야 합니다.
전기설비의 설치와 점검은 한국전기설비규정(KEC), 설계도서, 제조사 기술자료 및 해당 설비에 적용되는 기준을 확인해 진행해야 합니다. 구체적인 체결 토크나 전압 허용 범위는 제품과 설비 조건에 따라 달라질 수 있으므로 근거 없이 일률적인 수치를 적용해서는 안 됩니다.
이번 경험을 통해 다시 확인한 것은 전기공사의 품질이 현장 배선만으로 결정되지 않는다는 점입니다. 현장 결선이 정상이어도 제작품의 단자 접속 상태에 문제가 있을 수 있습니다. 이상이 발생하면 한 부분만 의심하지 말고 전원 측부터 부하 측까지 점검 범위를 넓혀야 합니다.
확인하지 않은 결선은 하지 않은 것과 같습니다. 준공 점검은 단순히 공사가 끝났는지 확인하는 절차가 아니라, 전기설비가 안전하게 사용될 수 있도록 이상 원인을 찾아 확인하는 과정입니다.
현장 점검의 기본 절차는 전기공사 현장 점검순서 글과 함께 살펴볼 수 있습니다.
또한 전기공사에서 측정 결과를 해석하는 기본 내용은 절연저항 측정과 측정판단 글에서도 이어서 확인할 수 있습니다.
현장에서 기억할 점
단자 발열은 작은 접속불량에서 시작할 수 있지만, 원인을 찾지 못한 채 장기간 운전하면 설비의 신뢰성과 안전에 영향을 줄 수 있습니다.
열화상은 이상 징후를 찾는 유용한 도구이지만, 측정 결과만으로 원인을 단정해서는 안 됩니다. 부하 상태와 접속 조건, 설비 제작 및 설치 이력을 함께 확인해야 합니다.
양주 공장 신축 현장의 경험처럼 현장 결선이 정상적으로 확인되었더라도 제작 단계의 접속 상태까지 살펴볼 필요가 있습니다. 확인하지 않은 접속부는 정상이라고 단정할 수 없습니다.
전기공사의 품질은 설치를 마치는 순간이 아니라, 이상 징후를 발견하고 원인을 확인하며 필요한 조치를 기록하는 과정까지 포함합니다.
