변압기 점검, 절연유·온도관리·예방점검으로 전기설비의 신뢰성을 높입니다

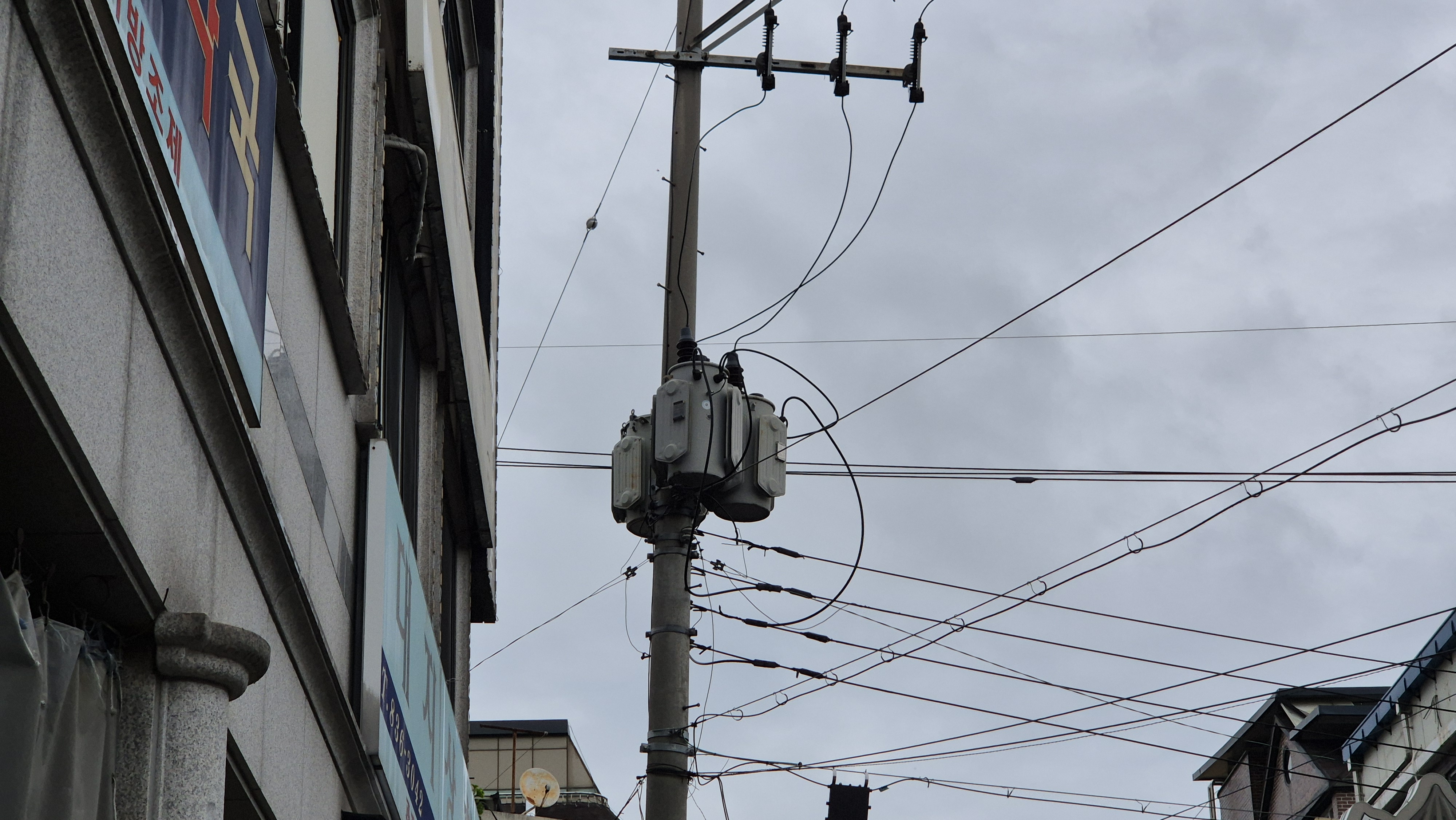

변압기는 수변전설비에서 가장 중요한 설비 가운데 하나입니다.
한국전력에서 공급받은 고압 전기를 건물과 공장에서 사용할 수 있는 저압으로 변환하는 역할을 하기 때문에 변압기에 이상이 발생하면 건물 전체가 정전되거나 생산설비가 멈추는 큰 사고로 이어질 수 있습니다.
30년 넘게 내선 전기공사와 유지보수 현장에서 다양한 변압기를 점검하면서 가장 크게 느낀 점은 변압기는 고장이 난 후 수리하는 설비가 아니라, 고장이 나기 전에 관리해야 하는 설비라는 것입니다.
실제로 변압기 고장의 상당수는 갑자기 발생하는 것이 아니라 온도 상승, 이상 소음, 절연 성능 저하 등 여러 가지 이상 신호를 먼저 나타냅니다.
저는 후배들에게 항상 이렇게 이야기합니다.
"변압기는 말이 없지만 온도와 소리로 자신의 상태를 알려준다."
한국전기안전공사는 변압기의 정기적인 예방점검과 절연 상태 확인이 안정적인 전력 공급과 화재 예방에 매우 중요하다고 안내하고 있습니다.
(출처 : 한국전기안전공사)
절연유, 변압기의 수명을 결정하는 중요한 요소입니다
절연유란 유입식 변압기 내부에 들어 있는 절연 성능을 가진 특수 오일입니다.
쉽게 말하면 변압기의 열을 식혀 주고 전기가 새지 않도록 보호하는 절연 오일입니다.
절연유는 다음과 같은 중요한 역할을 합니다.
- 권선 냉각
- 절연 성능 유지
- 내부 아크 방지
- 열 분산
- 변압기 수명 연장
절연유가 오염되거나 수분이 침투하면 절연 성능이 크게 저하될 수 있으므로 정기적인 점검이 필요합니다.
온도관리, 작은 온도 변화도 놓치지 않아야 합니다
온도관리란 변압기의 운전 온도를 지속적으로 확인하고 관리하는 것을 말합니다.
쉽게 말하면 변압기가 과열되지 않도록 건강 상태를 확인하는 과정입니다.
온도 상승의 주요 원인은 다음과 같습니다.
- 과부하 운전
- 냉각 불량
- 접촉저항 증가
- 환기 부족
- 절연 열화
특히 여름철에는 주변 온도까지 높아지므로 변압기 온도 상승에 더욱 주의해야 합니다.
평소보다 온도가 높다면 반드시 원인을 찾아야 합니다.
예방점검, 사고를 막는 가장 확실한 방법입니다
예방점검이란 고장이 발생하기 전에 설비를 점검하여 이상을 미리 발견하는 관리 방법입니다.
쉽게 말하면 고장 나기 전에 건강검진을 하는 것입니다.
변압기 예방점검에서는 다음 항목을 반드시 확인합니다.
- 절연유 상태
- 외함 온도
- 이상 소음
- 진동 여부
- 누유 상태
- 접속부 발열
- 절연저항
- 접지 상태
최근에는 열화상카메라를 활용하여 접속부의 발열 여부를 함께 점검하는 경우가 많습니다.
KEC에서도 전기설비가 안전하게 운전될 수 있도록 정기적인 점검과 유지관리를 실시하도록 규정하고 있습니다.
(출처 : 산업통상자원부 한국전기설비규정 KEC)
30년 현장에서 있었던 실제 사례
공장 유지보수 점검을 실시하던 중 변압기실에서 평소보다 약한 윙윙거리는 소리와 함께 미세한 진동이 느껴졌습니다.
운전에는 특별한 문제가 없어 작업자들은 정상이라고 생각하고 있었습니다.
하지만 저는 열화상카메라로 변압기 접속부를 점검한 결과 한쪽 단자의 온도가 다른 단자보다 높게 나타나는 것을 확인했습니다.
전원을 차단한 후 단자를 점검해 보니 체결력이 조금 약해져 접촉저항이 증가한 상태였습니다.
단자를 규정 토크로 다시 체결하고 절연 상태를 함께 점검한 후 재가동하자 온도는 정상 수준으로 회복되었습니다.
만약 그대로 계속 운전했다면 접속부 과열로 절연이 손상되고 변압기 고장까지 이어질 수 있는 상황이었습니다.
이 경험을 통해 저는 변압기 점검은 이상이 생긴 후가 아니라 이상 신호가 보일 때 즉시 실시해야 한다는 원칙을 더욱 확실히 갖게 되었습니다.
후배들에게도 항상 이렇게 말합니다.
"변압기의 작은 온도 차이가 큰 사고를 막아준다."
변압기 점검 품질을 높이는 현장 노하우
30년 동안 현장에서 꾸준히 실천해 온 방법입니다.
- 절연유 상태 확인
- 외함 온도 측정
- 열화상카메라 점검
- 접속부 체결 확인
- 이상 소음 확인
- 진동 점검
- 절연저항 측정
- 접지 상태 확인
- 변압기실 환기 상태 확인
- 정기 점검 기록 관리
특히 변압기 점검은 계절별로 실시하면 계절 변화에 따른 부하 증가와 온도 상승을 비교하는 데 큰 도움이 됩니다.
후배 기술자들에게 전하는 말
후배들에게 가장 자주 하는 말이 있습니다.
"변압기는 고장이 나면 점검하는 설비가 아니라, 점검을 잘하면 고장이 나지 않는 설비다."
좋은 기술자는 문제가 발생한 뒤 수리하는 사람이 아니라 작은 이상 신호를 먼저 발견하는 사람입니다.
열화상카메라와 계측기를 적극 활용하고, 평소와 다른 소리나 온도를 그냥 지나치지 않는 습관을 갖기 바랍니다.
30년 동안 현장에서 가장 큰 사고를 예방한 것은 뛰어난 기술보다 꾸준한 예방점검이었습니다.
마무리
변압기는 수변전설비의 심장과 같은 설비입니다.
변압기 점검, 절연유, 온도관리, 예방점검을 정확하게 이해하고 정기적으로 관리하면 대부분의 고장은 미리 예방할 수 있습니다.
한국전기안전공사는 변압기의 정기적인 예방점검과 절연 성능 관리가 안정적인 전력 공급과 전기화재 예방의 핵심이라고 안내하고 있습니다.
(출처 : 한국전기안전공사)
또한 한국전기설비규정(KEC)은 전기설비가 안전하고 지속적으로 운전될 수 있도록 정기적인 점검과 유지관리를 실시하도록 규정하고 있습니다.
(출처 : 산업통상자원부 한국전기설비규정 KEC)
30년 동안 현장에서 얻은 가장 큰 교훈은 이것입니다.
"변압기를 오래 사용하는 비결은 고장이 없어서가 아니라 꾸준히 점검하기 때문이다."
오늘도 절연유를 한 번 더 확인하고, 온도를 한 번 더 측정하며, 예방점검을 생활화하는 습관이 여러분을 더욱 신뢰받는 전기기술자로 만들어 줄 것입니다.
