분전반 배선, 전선정리·회로표시·안전시공이 중요한 이유

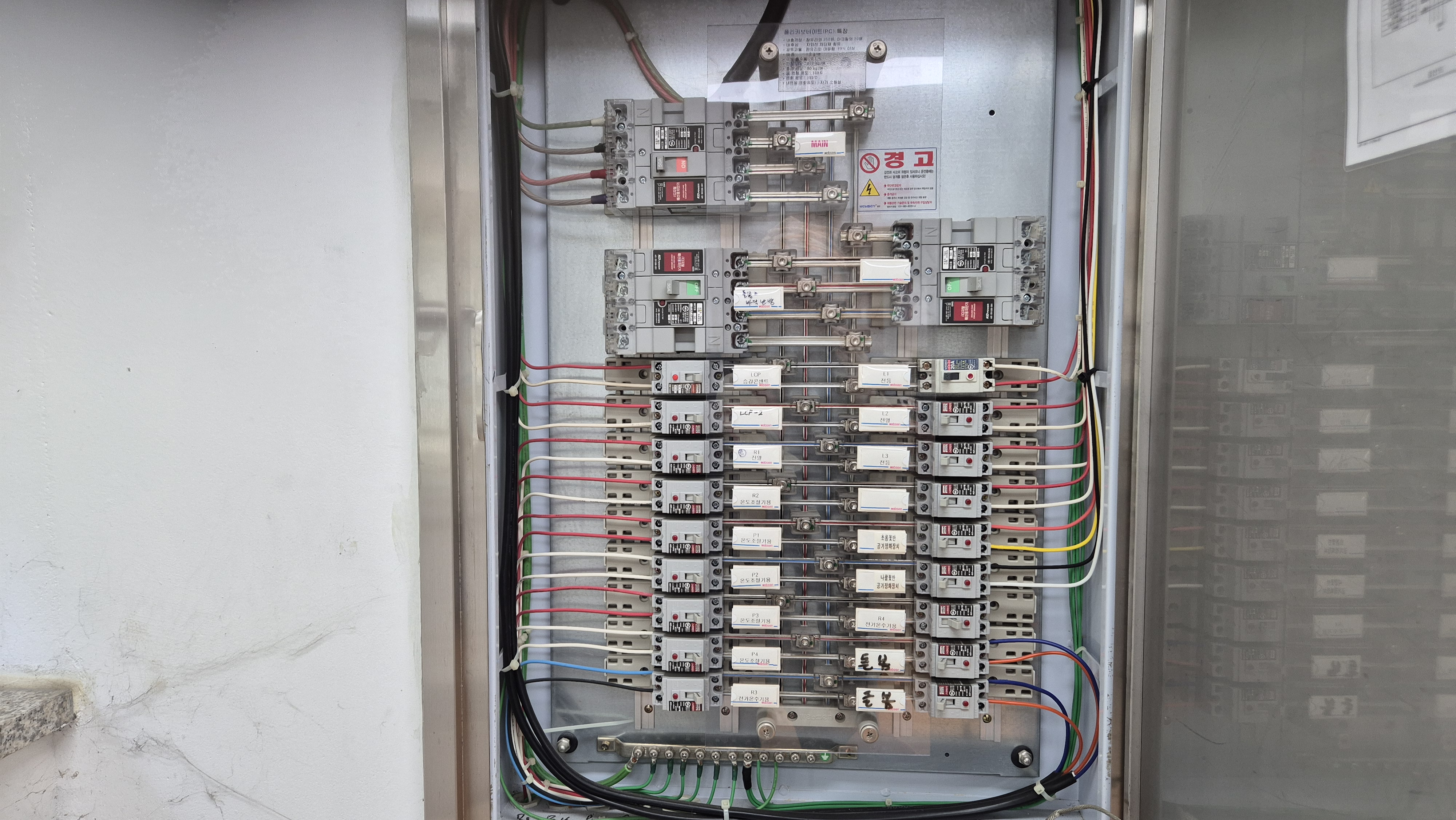

전기공사를 하면서 분전반을 열어보면 그 현장의 시공 수준을 어느 정도 알 수 있습니다.
차단기와 전선이 단순히 연결되어 있다고 해서 좋은 분전반이라고 할 수는 없습니다. 전선이 규칙적으로 정리되어 있고 회로 구분이 명확하며 단자 체결과 접지 상태까지 제대로 되어 있어야 나중에 점검과 유지관리도 편리합니다.
저는 30년 넘게 내선 전기공사 현장에서 신축 아파트, 학교, 공장, 상가, 주택 등 다양한 분전반을 시공했습니다. 오랜 현장 경험을 통해 느낀 것은 분전반 배선은 전기를 공급하는 작업인 동시에 나중에 점검할 기술자를 위한 배려가 되어야 한다는 것입니다.
특히 분전반 내부는 여러 회로가 모이는 곳이기 때문에 전선정리와 회로표시가 제대로 되어 있지 않으면 고장이나 보수 작업을 할 때 불필요한 시간이 많이 소요됩니다.
대한전기협회가 안내하는 KEC 관련 자료에서도 저압배선의 전선 선정과 과전류 보호는 부하용량과 보호장치의 협조 등을 종합적으로 고려해야 한다고 설명하고 있습니다(출처: 대한전기협회 전기설비기술기준).
분전반 배선에서 전선정리가 중요한 이유
전선정리란 분전반 내부의 전선을 회로와 용도에 따라 일정한 방식으로 배열하고 정돈하는 작업입니다. 쉽게 말하면 여러 가닥의 전선을 뒤엉키지 않게 정리하여 누가 보더라도 어느 회로인지 쉽게 확인할 수 있도록 만드는 것입니다.
현장에서 전선정리를 제대로 하지 않으면 다음과 같은 문제가 발생할 수 있습니다.
- 회로 확인이 어려워진다.
- 유지보수 작업 시간이 길어진다.
- 단자에 불필요한 장력이 발생할 수 있다.
- 전선 손상 여부를 확인하기 어렵다.
- 추가 회로 작업이 어려워진다.
특히 전선을 지나치게 꺾거나 차단기 단자에 무리한 힘이 가해지도록 배선하는 것은 피해야 합니다.
저는 현장에서 전선의 길이를 무조건 짧게 만드는 것보다 필요한 여유를 확보하면서 깔끔하게 정리하는 것을 중요하게 생각했습니다.
분전반 회로표시를 정확하게 해야 합니다
회로표시란 각각의 차단기가 어떤 전기설비를 공급하는지 식별할 수 있도록 표시하는 작업입니다. 쉽게 말하면 차단기 하나를 보고도 어느 장소와 어떤 부하에 전기를 공급하는지 알 수 있도록 이름을 붙이는 것입니다.
예를 들어 단순히 '1번', '2번', '3번'이라고 표시하는 것보다 '거실 조명', '주방 콘센트', '에어컨', '보일러' 등 실제 사용 목적을 알 수 있도록 표시하는 것이 유지관리 측면에서 훨씬 유리합니다.
아파트와 같은 대규모 현장에서는 수많은 회로가 반복적으로 설치됩니다. 처음에는 작업자가 모든 회로를 알고 있다고 생각하지만 시간이 지나면 담당자가 바뀌거나 유지관리 담당자가 달라질 수 있습니다.
따라서 회로표시는 현재 작업자를 위한 것이 아니라 미래의 유지관리자를 위한 중요한 시공 품질이라고 생각합니다.
분전반 내부 전선의 색상 구분
분전반 배선에서는 전선의 색상 구분도 중요합니다.
KEC의 전선 식별 기준에 따르면 교류전원의 상별 색상은 L1 갈색, L2 검은색, L3 회색, 중성선 N은 파란색, 보호도체는 녹색·노란색으로 구분하는 기준이 적용됩니다(출처: 대한전기협회 KEC 질의·답변).
보호도체란 전기기기의 금속 외함 등에 이상전류가 발생했을 때 안전한 경로로 전류를 흘려 보호장치가 동작하도록 하는 도체입니다. 쉽게 말하면 누전이나 고장이 발생했을 때 사람을 보호하기 위한 안전용 전선입니다.
다만 기존 시설이나 특정 조건에서는 현재의 색상 기준과 다른 전선이 사용된 경우도 있기 때문에 색상만 보고 판단해서는 안 됩니다.
현장에서는 도면과 회로를 확인하고 필요하면 측정기를 사용하여 실제 전선의 역할을 확인하는 습관이 중요합니다.
단자 체결 상태를 반드시 확인해야 합니다
분전반에서 전선정리만큼 중요한 것이 단자 체결입니다.
전선이 차단기 단자에 제대로 삽입되지 않았거나 체결이 불량하면 접촉저항이 증가할 수 있습니다.
접촉저항이란 전선이나 단자 등이 서로 접촉하는 부분에서 발생하는 전기적인 저항을 말합니다. 쉽게 말하면 전기가 지나가는 연결부위가 좋지 않을 때 생기는 작은 저항입니다.
접촉저항이 증가하면 같은 전류가 흐르더라도 연결부에서 열이 발생할 수 있습니다. 장시간 지속되면 단자와 전선의 피복이 손상될 가능성도 있습니다.
따라서 차단기와 단자대의 연결 상태를 확인하고 제조사가 요구하는 체결 방법이나 토크 기준이 있는 경우 이를 준수하는 것이 중요합니다.
분전반 배선에서 자주 발생하는 실수
30년 동안 현장에서 여러 분전반을 시공하면서 자주 보았던 실수는 다음과 같습니다.
- 차단기 용량과 전선 규격을 제대로 검토하지 않는 경우
- 전선 피복을 필요 이상으로 벗기는 경우
- 단자에 전선을 정확하게 삽입하지 않는 경우
- 회로표시를 하지 않는 경우
- 접지선 연결을 소홀히 하는 경우
- 전선을 지나치게 꺾어 배선하는 경우
- 여러 회로의 전선을 무질서하게 묶어 놓는 경우
이러한 문제는 대부분 어려운 기술에서 발생하는 것이 아닙니다. 조금 더 확인하고 조금 더 정리하면 예방할 수 있는 기본적인 문제입니다.
30년 현장에서 경험한 분전반 배선 사례
한 상가 전기공사를 마무리하면서 분전반 내부를 최종 점검하던 일이 있었습니다.
겉으로 보기에는 모든 차단기가 정상적으로 설치되어 있었고 조명과 콘센트도 정상적으로 작동했습니다.
하지만 회로표시를 자세히 확인해 보니 실제 부하와 표시 내용이 서로 다른 회로가 있었습니다.
처음에는 작은 문제처럼 보였습니다.
그러나 만약 몇 년 후 다른 기술자가 이 분전반을 점검한다면 표시만 믿고 잘못된 차단기를 차단할 가능성이 있었습니다.
저는 해당 회로를 다시 추적하고 실제 부하와 회로표시를 일치시킨 후 최종적으로 표시를 수정했습니다.
이 경험을 통해 다시 한번 느꼈습니다.
"분전반은 지금 사용하는 사람보다 나중에 점검하는 사람을 생각해서 만들어야 한다."
전기공사는 공사를 끝내는 것으로 끝나는 것이 아니라 유지관리까지 생각해야 진짜 품질이 완성됩니다.
분전반 배선 후 최종 점검 방법
분전반 배선을 완료했다면 저는 다음과 같은 순서로 확인하는 것을 권합니다.
- 차단기 정격과 회로 용량을 확인한다.
- 전선 규격과 결선 상태를 확인한다.
- 단자 체결 상태를 확인한다.
- 전선 피복 손상 여부를 확인한다.
- 접지선 연결 상태를 확인한다.
- 전선 색상과 회로 구분을 확인한다.
- 각 차단기의 회로표시를 확인한다.
- 필요한 절연저항 측정과 시험을 실시한다.
- 통전 전 오결선 여부를 다시 확인한다.
- 통전 후 각 회로가 정상적으로 작동하는지 확인한다.
특히 전기공사는 통전 후 이상이 없다고 해서 모든 것이 정상이라고 판단해서는 안 됩니다. 시공 과정에서부터 결선 상태를 확인하고 필요한 측정과 시험을 통해 최종적으로 검증해야 합니다.
후배 기술자들에게 전하는 말
저는 후배들에게 분전반 작업을 할 때 항상 이렇게 이야기합니다.
"전선을 연결하는 것은 누구나 할 수 있지만, 나중에 봐도 이해할 수 있게 만드는 것이 기술이다."
분전반은 전기설비의 중심이기 때문에 한 번 더 확인하고 한 번 더 정리하는 습관이 중요합니다.
특히 현장에서 시간이 부족하다는 이유로 회로표시나 전선정리를 대충 하는 경우가 있는데, 그 작은 생략이 나중에는 큰 불편과 재작업으로 돌아올 수 있습니다.
30년 동안 현장에서 일하면서 느낀 것은 작업 속도가 빠른 기술자보다 마지막까지 자신의 작업을 확인하는 기술자가 결국 더 높은 신뢰를 얻는다는 사실입니다.
마무리
분전반 배선은 단순히 전선을 차단기에 연결하는 작업이 아닙니다.
전선정리, 회로표시, 전선 색상 구분, 단자 체결, 접지 등 여러 요소가 함께 맞아야 안전하고 관리하기 좋은 분전반이 완성됩니다.
현재 KEC는 배선설비, 감전 및 과전류 보호 등을 포함하여 전기설비의 안전한 설계와 시공에 관한 기준을 지속적으로 개정하고 있습니다(출처: 대한전기협회 한국전기설비규정).
따라서 현장에서 오래 일한 기술자라도 과거의 경험만 고집하기보다는 현재 적용되는 기준을 확인하고 시공하는 자세가 필요합니다.
30년 동안 현장에서 얻은 경험으로 말씀드리면 좋은 분전반은 화려하게 만들어진 분전반이 아닙니다.
누가 보더라도 회로를 쉽게 이해할 수 있고, 안전하게 점검할 수 있으며, 오랜 기간 문제없이 사용할 수 있는 분전반이 좋은 분전반입니다.
오늘도 전선 한 가닥을 연결할 때 한 번 더 확인하고, 차단기 하나를 설치할 때 회로의 용도를 생각하는 습관이 여러분을 더욱 신뢰받는 전기기술자로 만들어 줄 것입니다.
