분전반 설치기준 (차단기, 단자대, 회로구분)

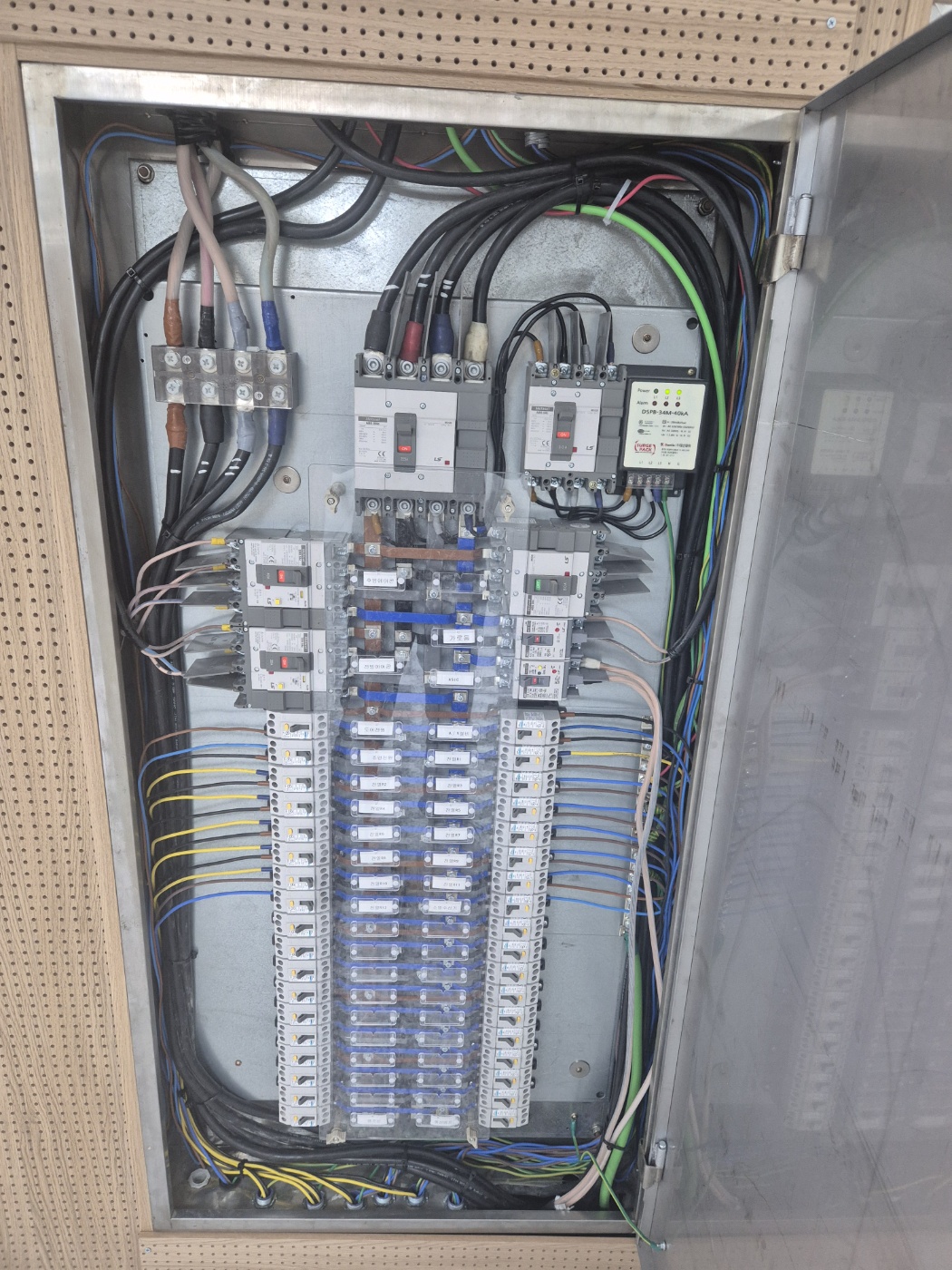

분전반



분전반은 건물 안으로 공급된 전기를 여러 회로로 나누어 각 장소와 전기기기에 공급하는 중요한 설비입니다. 조명과 콘센트, 냉난방기 등 여러 부하가 연결되기 때문에 분전반을 설치할 때는 외관을 깔끔하게 마무리하는 것뿐 아니라 내부 구성과 회로 구분, 유지관리 편의성까지 함께 고려해야 합니다.

30년 넘게 내선 전기공사 현장에서 신축과 리모델링 공사를 경험하면서 느낀 점은 분전반은 설치 당시보다 사용 중 문제가 발생했을 때 시공 품질의 차이가 더욱 분명하게 드러난다는 것입니다. 회로가 제대로 구분되어 있고 배선이 정리되어 있다면 점검과 보수 작업이 수월하지만, 회로 표시가 불분명하거나 배선이 복잡하면 작은 문제도 찾는 데 시간이 오래 걸릴 수 있습니다.

분전반 설치기준 (차단기, 단자대, 회로구분)

분전반 설치 위치와 작업 공간 확인

분전반 설치 위치는 전기설비를 안전하게 사용하고 점검하기 위한 첫 번째 검토 항목입니다. 쉽게 말해 차단기를 조작하거나 내부를 점검할 때 작업자가 안전하게 접근할 수 있는 장소를 선정해야 한다는 뜻입니다.

현장에서는 분전반 위치를 정할 때 건축도면과 전기설비도면을 함께 확인해야 합니다. 문이 열리는 방향, 주변 구조물, 배관과 덕트의 간섭 여부, 점검을 위한 접근 공간 등을 살펴보는 것이 좋습니다. 설치 후 가구나 다른 설비에 가려져 차단기 조작이 어려워지는 상황도 사전에 방지해야 합니다.

특히 신축 현장에서는 건축과 설비 공정이 동시에 진행되므로 분전반 위치가 다른 공종의 배관이나 구조물과 겹치지 않는지 확인해야 합니다. 설치 위치가 변경되면 배선 경로와 전선 길이에도 영향을 줄 수 있으므로 현장 책임자와 협의한 뒤 도면에 반영하는 것이 바람직합니다.

차단기는 회로와 보호 조건에 맞게 구성한다

차단기는 회로에 과전류와 같은 이상 상태가 발생했을 때 전류를 차단하여 전선과 설비를 보호하는 장치입니다. 쉽게 말해 문제가 생겼을 때 해당 회로를 분리하는 역할을 합니다.

분전반 내부의 차단기를 구성할 때는 연결되는 부하와 전선의 조건, 차단기의 정격 및 차단 성능 등을 종합적으로 검토해야 합니다. 단순히 차단기 용량이 크면 좋다고 판단하거나 기존 차단기와 외형이 같다는 이유만으로 대체해서는 안 됩니다.

또한 분기회로를 적절하게 나누면 특정 회로에 문제가 생겼을 때 영향을 받는 범위를 줄이고 원인을 찾기도 쉬워집니다. 회로 구성은 실제 부하와 설계도서에 맞게 결정해야 하며, 임의로 회로를 합치거나 차단기 정격을 변경하지 않도록 주의해야 합니다.

단자대와 내부 배선은 점검하기 쉽게 정리한다

단자대는 전선을 접속하거나 회로를 연결할 때 사용하는 접속용 부품입니다. 쉽게 말해 여러 전선을 정해진 위치에서 안전하게 연결하고 구분할 수 있도록 도와주는 역할을 합니다.

분전반 내부의 배선은 회로를 구분하기 쉽도록 정리하고, 전선이 불필요하게 교차하거나 차단기 조작을 방해하지 않도록 배치해야 합니다. 단자와 접속부는 제품에서 정한 전선 규격과 접속 방법에 맞게 시공해야 합니다.

단자 체결 상태도 중요합니다. 접속이 적절하지 않으면 접촉 불량이나 발열 문제가 발생할 수 있으므로 제조사가 제시한 체결 방법과 토크 기준이 있는 경우 이를 준수해야 합니다. 무조건 강하게 조이는 것이 올바른 작업은 아닙니다.

분전반 내부 배선을 정리할 때는 보기 좋은 상태만 목표로 삼지 말고, 추후 점검할 때 각 회로의 연결 상태를 확인할 수 있는지도 함께 고려해야 합니다.

분전반 회로 구분과 회로명 표시 방법

조명과 콘센트 등 회로의 용도를 명확하게 표시한다

회로 구분은 분전반에서 공급하는 전기회로를 용도나 설치 장소에 따라 식별할 수 있도록 나누는 작업입니다. 쉽게 말해 어떤 차단기가 어느 장소의 조명이나 콘센트를 담당하는지 알 수 있도록 정리하는 것입니다.

예를 들어 사무실의 조명과 콘센트, 냉난방기 회로가 각각 구분되어 있다면 점검이나 보수 작업을 할 때 해당 회로를 찾기가 쉽습니다. 반대로 입선 작업에 바쁘게 진행하게 되는 경우가 있을 텐데, 입선에만 신경 쓰고 각각의 회로선에 라벨을 붙이지 못하고 그 많은 조명 회로와 전열회로를 하나씩 확인하기가 쉽지 않으니 다른 공정도 중요하겠지만 분전반으로 들어오는 모든 전선 끝에 반드시 레밸을 붙어야 한다. 차단기에 번호만 붙어 있고 실제 연결 장소가 기록되어 있지 않다면 작업자가 회로를 하나씩 확인해야 할 수 있습니다.

회로명은 현장에서 사용하는 명칭과 일치하도록 작성해야 합니다. ‘조명 1’처럼 포괄적인 표현만 사용하기보다는 실제 도면과 현장 여건에 맞춰 층, 구역, 설비 용도 등을 구분하면 유지관리에 도움이 됩니다.

회로표와 실제 배선이 일치하는지 확인한다

회로표는 분전반의 각 차단기가 담당하는 회로 정보를 기록한 표입니다. 쉽게 말해 분전반 내부의 차단기와 건물 안의 전기설비를 연결해 주는 안내표입니다.

회로표를 작성할 때는 설계도면만 그대로 옮기는 것으로 끝내지 말고 실제 시공 상태와 일치하는지 확인해야 합니다. 시공 중 회로가 변경되었는데 회로표를 수정하지 않으면 나중에 점검하는 사람이 잘못된 정보를 기준으로 작업할 수 있습니다.

준공 전에는 도면과 회로표, 실제 연결 상태를 대조하고 변경된 사항이 있다면 관련 기록도 함께 정리해야 합니다. 이러한 과정은 단순한 문서 작업이 아니라 향후 유지관리와 안전한 작업을 위한 중요한 절차입니다.

분전반 설치 후 확인해야 할 사항

외관과 고정 상태를 확인한다

분전반 설치를 마친 뒤에는 외함의 고정 상태와 문 개폐 상태, 내부 구성품의 배치, 전선의 정리 상태 등을 확인합니다. 주변 배관이나 구조물 때문에 문이 완전히 열리지 않거나 점검 공간이 부족하지 않은지도 살펴봐야 합니다.

회로 표시와 실제 연결 상태를 대조한다

각 차단기의 회로명이 실제 부하와 일치하는지 확인하고, 도면에 표시된 회로와 현장 배선이 맞는지 점검합니다. 표시가 불분명하거나 실제 연결 상태와 다른 부분이 발견되면 준공 전에 수정하는 것이 좋습니다.

필요한 전기적 점검을 실시한다

분전반 시공 후에는 설비의 종류와 작업 범위, 적용 기준에 따라 필요한 전기적 점검과 시험을 실시해야 합니다. 접속 상태와 배선 상태를 확인하고, 요구되는 절연 및 기능 점검 등을 적절한 절차에 따라 진행합니다.

전기적 점검은 감전과 단락 위험이 있으므로 작업 전 정전 여부와 재투입 방지 조치를 확인하고, 적합한 측정기와 안전 절차를 사용해야 합니다. 활선 상태에서의 측정이나 점검은 자격과 안전조치를 갖춘 작업자가 수행해야 합니다.

분전반은 전기를 여러 회로로 나누어 공급하는 설비이므로 설치 위치, 차단기 구성, 단자 접속, 회로 구분이 서로 맞물려야 합니다. 어느 한 부분만 깔끔하게 시공했다고 해서 전체 품질이 확보되는 것은 아닙니다.

현장에서는 설치 직후의 외관뿐 아니라 몇 년 뒤 다른 작업자가 점검하더라도 회로를 쉽게 파악할 수 있는 상태인지 생각해야 합니다. 설계도서와 실제 시공 상태를 일치시키고, 회로표와 변경 기록을 정확하게 남기는 것이 분전반의 유지관리 품질을 높이는 기본입니다.

전기공사는 시공을 끝내는 것으로 마무리되지 않습니다. 다음 작업자가 안전하게 점검하고 관리할 수 있도록 정리하는 것까지가 완성도 높은 시공이라고 생각합니다.

```
