분전반 점검 (차단기, 단자접속, 회로표시)

분전반점검

분전반은 건물이나 공장으로 들어온 전기를 여러 회로에 나누어 공급하는 중요한 설비입니다. 분전반 내부의 접속 상태나 차단기, 회로표시에 문제가 있으면 고장 원인을 찾기 어렵거나 설비 유지관리에 지장을 줄 수 있습니다. 저는 30년 넘게 내선 전기공사 현장에서 분전반 설치와 배선, 점검 작업을 경험했습니다. 분전반 점검에서는 외관만 깨끗한지 확인하는 것보다 차단기와 회로의 용도, 접속 상태, 표시 내용이 서로 맞는지 확인하는 것이 중요합니다. 이번 글은 공장 전체의 전력 관리나 준공 절차가 아니라, 분전반 자체에서 확인해야 할 항목에 집중해 정리하겠습니다.

1. 분전반 외관과 차단기 확인

분전반 점검은 외관과 주변 환경을 살피는 것부터 시작합니다. 분전반 문과 잠금장치의 상태, 먼지와 습기 유입 흔적, 변색이나 그을음, 비정상적인 냄새와 소음 등을 확인합니다. 주변에 물건이 쌓여 접근을 방해하거나 문을 열기 어려운 상태인지도 살펴야 합니다. 차단기는 전기회로에 과전류 등이 발생했을 때 회로를 차단해 배선과 설비를 보호하는 장치입니다. 차단기 점검에서는 정격과 회로 용도, 표시 상태, 외관 손상 여부 등을 확인합니다. 차단기 정격은 무조건 높을수록 좋은 것이 아닙니다. 전선의 허용전류와 부하 조건, 보호 협조 등을 고려해 적합성을 판단해야 합니다. 차단기가 반복해서 떨어진다면 원인을 확인해야 합니다. 부하 과다, 누전, 단락, 설비 이상 등 다양한 가능성이 있으므로 원인을 찾지 않은 채 차단기를 반복해서 올리거나 더 큰 정격의 차단기로 임의 교체해서는 안 됩니다.

2. 단자 접속 상태와 회로표시 확인

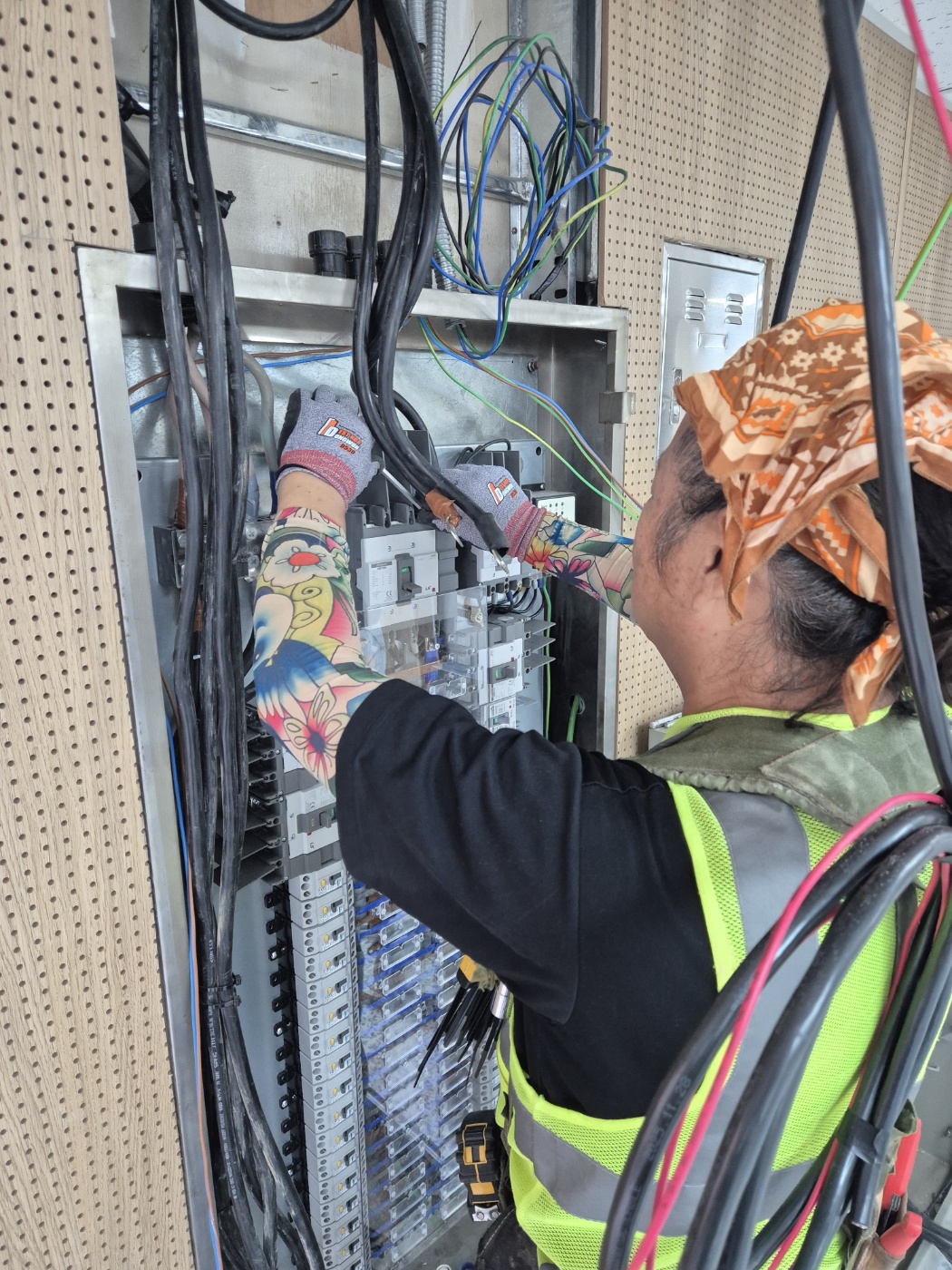

분전반 내부에서는 차단기 단자와 전선 접속부, 배선 정리 상태를 확인해야 합니다. 접속이 느슨하면 접촉저항이 증가해 국부적인 발열이 발생할 수 있습니다. 다만 접속부의 실제 상태를 확인하려면 설비와 작업 조건에 맞는 안전 절차가 필요합니다. 활선 상태에서 무리하게 내부를 만지거나 임의로 조이는 작업은 위험합니다. 회로표시는 각 차단기가 어느 조명, 콘센트, 기계 또는 공간에 전원을 공급하는지 알려주는 정보입니다. 실제 회로와 표기가 다르면 정비할 때 잘못된 회로를 차단하거나 필요한 설비의 전원을 끊지 못하는 문제가 발생할 수 있습니다. 회로표시가 오래되었거나 변경된 배선 내용이 반영되지 않았다면 실제 회로를 확인한 뒤 수정해야 합니다. 확인되지 않은 회로를 추측으로 표시해서는 안 됩니다. 또한 중성선과 접지선의 역할을 혼동하지 않도록 배선의 용도와 연결 위치를 정확히 확인해야 합니다.

3. 점검 결과 기록과 이상 발생 시 대응

분전반 점검 결과는 분전반 번호, 위치, 점검 날짜, 차단기와 회로 상태, 이상 사항, 후속 조치 등을 기록하는 것이 좋습니다. 전압이나 전류를 측정했다면 측정 위치와 당시의 부하 상태도 함께 기록해야 나중에 비교할 수 있습니다. 절연 상태를 확인해야 하는 경우에는 회로와 연결된 장비를 확인하고 적절한 측정 방법을 선택해야 합니다. 절연저항 측정은 전자기기에 영향을 줄 수 있으므로 제조사 지침과 관련 기준을 준수해야 합니다. 자세한 측정 방법은 절연저항 측정과 메가 사용법에서 확인할 수 있습니다. 차단기가 반복해서 떨어지거나 누전이 의심될 때는 원인을 단계적으로 좁혀야 합니다. 관련 점검 방법은 누전 원인 찾기와 회로 분리 점검을 참고할 수 있습니다. 분전반 점검은 외관만 살피는 간단한 작업으로 끝나지 않습니다. 차단기와 배선, 단자 접속, 회로표시가 실제 설비와 일치하는지 확인하고 결과를 기록해야 합니다. 이상이 발견되면 안전을 우선으로 원인을 확인하고 필요한 보완을 진행하는 것이 중요합니다. ```
