비상발전기 점검, 비상발전기·무부하시험·부하시험이 생명을 지키는 마지막 준비입니다
평소에는 조용히 대기하고 있지만 정전이 발생하는 순간 가장 먼저 역할을 해야 하는 설비가 바로 비상발전기입니다.
병원, 아파트, 공장, 대형 상가, 학교와 같은 시설에서는 정전이 발생하면 소방설비, 비상조명, 승강기, 통신설비 등 중요한 설비가 즉시 가동되어야 합니다. 이를 위해 비상발전기는 항상 정상 상태를 유지해야 합니다.
30년 넘게 내선 전기공사와 유지보수 현장에서 다양한 비상발전기를 점검하면서 느낀 점은 비상발전기는 설치보다 관리가 더 중요하다는 것입니다.
오랫동안 운전하지 않은 발전기는 막상 정전이 발생하면 시동이 걸리지 않거나 정상 출력을 내지 못하는 경우가 있습니다.
저는 후배들에게 항상 이렇게 이야기합니다.
"비상발전기는 평소에 멈춰 있어도 언제든 정상 운전할 준비가 되어 있어야 한다."
한국전기안전공사는 비상전원설비는 정기적인 시험운전과 유지관리를 통해 항상 정상적인 운전 상태를 유지해야 한다고 안내하고 있습니다.
(출처 : 한국전기안전공사)

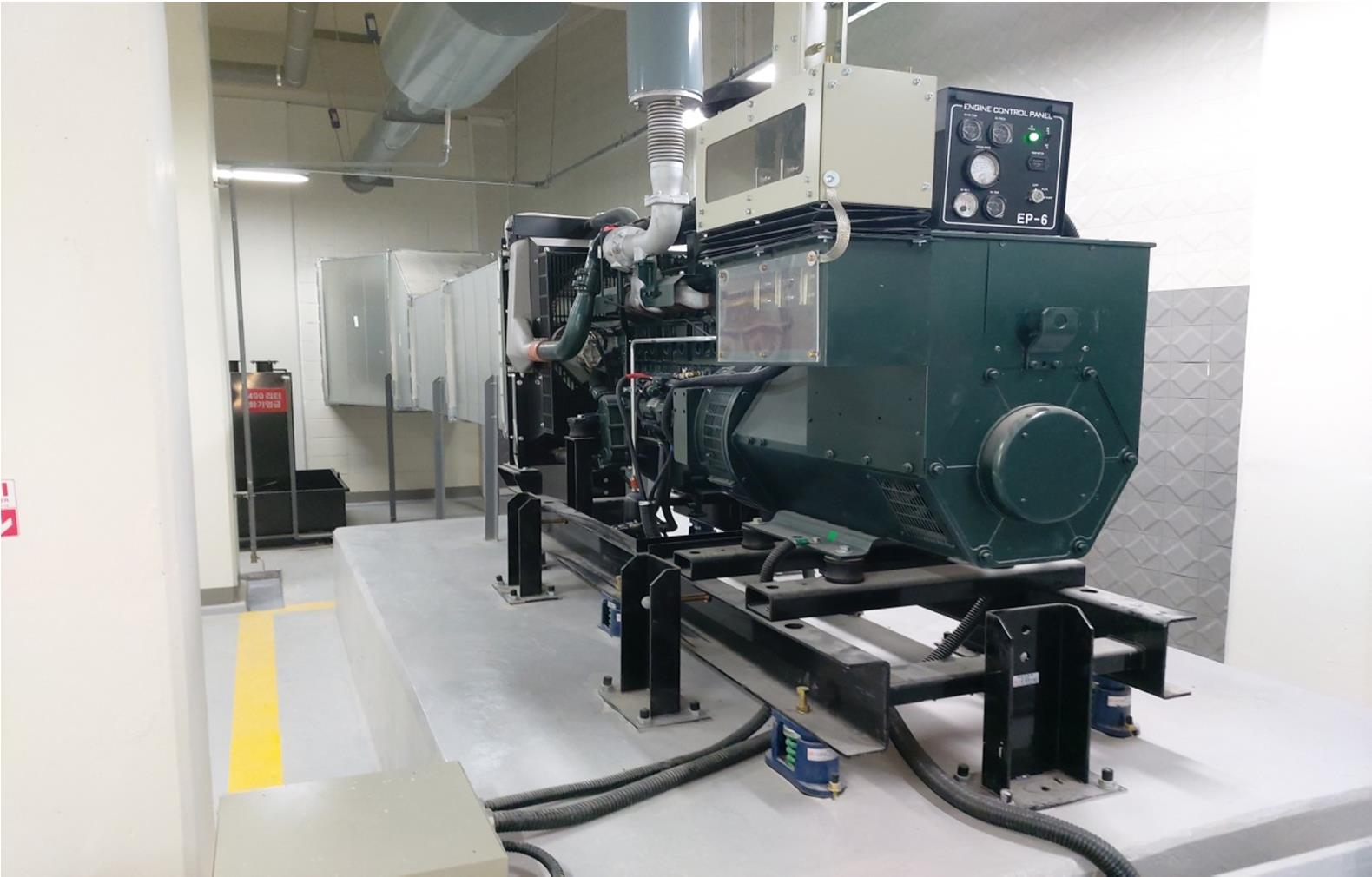

비상발전기, 정전 시 전력을 공급하는 예비 전원입니다
비상발전기란 정전이 발생했을 때 자동 또는 수동으로 가동되어 필요한 전기를 공급하는 발전설비를 말합니다.
쉽게 말하면 정전이 되었을 때 건물에 다시 전기를 공급하는 예비 발전소입니다.
비상발전기의 주요 역할은 다음과 같습니다.
- 비상조명 공급
- 소방설비 운전
- 승강기 비상운전
- 통신설비 유지
- 중요 생산설비 보호
비상발전기는 평소 운전 시간이 적더라도 정기적인 시험운전이 반드시 필요합니다.
무부하시험, 발전기의 기본 상태를 확인하는 시험입니다
무부하시험이란 실제 부하를 연결하지 않고 발전기를 운전하여 정상적으로 시동과 운전이 이루어지는지를 확인하는 시험입니다.
쉽게 말하면 발전기가 정상적으로 시동되고 운전되는지 확인하는 기본 점검입니다.
무부하시험에서는 다음 사항을 확인합니다.
- 자동 시동 여부
- 엔진 회전 상태
- 출력전압
- 주파수
- 냉각수 온도
- 윤활유 압력
무부하시험은 기본적인 상태를 확인하는 데 효과적이지만 실제 운전 성능을 모두 확인할 수는 없습니다.
부하시험, 실제 운전 성능을 확인하는 가장 중요한 시험입니다
부하시험이란 실제 부하를 연결하여 발전기의 운전 능력을 확인하는 시험입니다.
쉽게 말하면 실제 정전 상황과 같은 조건에서 발전기가 제대로 작동하는지 확인하는 시험입니다.
부하시험에서는 다음 사항을 확인합니다.
- 출력 유지 여부
- 부하 증가 시 전압 변화
- 주파수 안정성
- 연료 공급 상태
- 배기가스 상태
- 발전기 과열 여부
KEC에서도 비상전원설비는 사용 목적에 맞게 안전하게 유지관리되어야 하며, 정기적인 점검을 통해 신뢰성을 확보하도록 규정하고 있습니다.
(출처 : 산업통상자원부 한국전기설비규정 KEC)
30년 현장에서 있었던 실제 사례
한 공장의 정기 안전점검을 실시하던 중 비상발전기 시험운전을 진행했습니다.
무부하시험에서는 시동도 잘 걸리고 전압과 주파수도 정상적으로 측정되었습니다.
하지만 실제 부하를 연결한 부하시험을 시작하자 약 10분 정도 지난 뒤 엔진 회전수가 불안정해지고 출력전압도 서서히 떨어지기 시작했습니다.
원인을 점검한 결과 연료필터 내부에 이물질이 쌓여 연료 공급이 원활하지 않았고, 오랫동안 사용하지 않아 일부 연료가 변질된 상태였습니다.
연료필터를 교체하고 연료를 새것으로 교환한 후 다시 부하시험을 실시하자 정격 출력이 안정적으로 유지되었습니다.
만약 정전이 실제로 발생했을 때 처음으로 발전기를 운전했다면 소방설비와 중요 설비가 정상적으로 가동되지 못할 수도 있었던 위험한 상황이었습니다.
이 경험을 통해 저는 무부하시험만으로는 발전기의 성능을 모두 확인할 수 없으며, 반드시 부하시험까지 실시해야 한다는 사실을 다시 한번 확인했습니다.
후배들에게도 항상 이렇게 말합니다.
"비상발전기는 정전이 발생하기 전에 실력을 검증받아야 한다."
비상발전기 점검 품질을 높이는 현장 노하우
30년 동안 현장에서 꾸준히 실천해 온 방법입니다.
- 자동 시동 기능 점검
- 축전지 전압 확인
- 연료량 및 연료 상태 점검
- 윤활유 상태 확인
- 냉각수 점검
- 무부하시험 실시
- 부하시험 실시
- ATS(자동절체개폐기) 동작 확인
- 출력전압 및 주파수 측정
- 점검 결과 기록 및 관리
특히 월 1회 이상의 시험운전과 정기적인 부하시험은 비상발전기의 신뢰성을 높이는 가장 중요한 관리 방법입니다.
후배 기술자들에게 전하는 말
후배들에게 가장 자주 하는 말이 있습니다.
"비상발전기는 평소에는 조용하지만, 위기의 순간에는 가장 먼저 일해야 하는 설비다."
정전은 언제 발생할지 알 수 없습니다.
좋은 기술자는 정전이 발생한 후 발전기를 수리하는 사람이 아니라, 정전 전에 발전기가 정상 운전할 수 있도록 준비하는 사람입니다.
30년 동안 현장에서 가장 안심이 되었던 순간은 시험운전에서 발전기가 완벽하게 작동하는 모습을 확인했을 때였습니다.
마무리
비상발전기는 평상시보다 비상 상황에서 더욱 중요한 전기설비입니다.
비상발전기, 무부하시험, 부하시험을 정확하게 이해하고 정기적으로 점검하면 정전 상황에서도 중요한 설비를 안전하게 운전할 수 있습니다.
한국전기안전공사는 비상전원설비는 정기적인 시험운전과 유지관리를 통해 항상 정상 상태를 유지해야 한다고 안내하고 있습니다.
(출처 : 한국전기안전공사)
또한 산업통상자원부의 한국전기설비규정(KEC)은 비상전원설비가 필요한 상황에서 즉시 사용할 수 있도록 지속적인 점검과 유지관리를 실시하도록 규정하고 있습니다.
(출처 : 산업통상자원부 한국전기설비규정 KEC)
30년 동안 현장에서 얻은 가장 큰 교훈은 이것입니다.
"비상발전기의 가치는 평상시가 아니라 정전이 발생하는 순간 증명된다."
오늘도 시험운전을 한 번 더 실시하고, 부하시험을 한 번 더 확인하며, 언제든 비상 상황에 대비하는 습관이 여러분을 더욱 신뢰받는 전기기술자로 만들어 줄 것입니다.
