전기 결선 실수가 위험한 이유
전기공사에서 마지막 단계라고 할 수 있는 작업이 바로 결선입니다.
전선을 배관하고, 분전반을 설치하고, 기기를 설치해도 최종적으로 전원을 연결하는 결선 과정에서 작은 실수가 발생하면 전기설비 전체의 안전성이 무너질 수 있습니다.
저는 30년 넘게 내선 전기공사 현장에서 근무하며 주택, 아파트, 학교, 상가, 공장 등 다양한 현장의 결선 작업을 경험했습니다.
현장에서 느낀 가장 큰 교훈은 전기공사는 빨리 연결하는 기술보다 정확하게 확인하는 기술이 더 중요하다는 것입니다.
겉으로는 정상적으로 작동하는 것처럼 보여도 잘못된 결선은 시간이 지나면서 누전, 기기 손상, 감전, 화재 등의 원인이 될 수 있습니다.
한국전기안전공사에서도 전기설비 사고 예방을 위해 정기적인 점검과 안전한 시공의 중요성을 강조하고 있습니다.(출처: 한국전기안전공사)
전기 결선 실수 종류와 주요 원인
1. 활선과 중성선 오결선
전기공사 현장에서 가장 주의해야 하는 실수 중 하나가 활선과 중성선의 잘못된 결선입니다.
활선(L)이란 전압이 공급되어 전기가 흐르는 전선을 의미합니다.
쉽게 말하면 전원이 들어오는 전선으로, 사람이 직접 접촉하면 감전 위험이 있는 부분입니다.
반대로 중성선(N)이란 전류가 전원 측으로 돌아가는 통로 역할을 하는 전선을 말합니다.
조명 스위치는 반드시 활선을 차단하도록 시공해야 합니다.
만약 중성선을 차단하도록 잘못 연결하면 조명은 꺼지지만 내부에는 전압이 남아 있을 수 있습니다.
이 상태에서 램프 교체나 점검 작업을 하면 감전 사고 위험이 발생합니다.
전기 결선 실수 사례와 현장 경험
30년 동안 현장에서 경험한 사례 중 지금도 기억나는 일이 있습니다.
한 상가 신축 현장에서 조명 점검을 진행하던 중 이상한 점을 발견했습니다.
스위치를 OFF 상태로 했는데도 조명기구 내부에서 검전기에 전압이 검출되었습니다.
처음에는 조명기구 문제라고 생각했지만 회로를 하나씩 확인한 결과 스위치가 중성선을 차단하도록 잘못 결선되어 있었습니다.
겉으로 보기에는 정상적으로 켜지고 꺼졌기 때문에 준공 전까지 아무도 발견하지 못했던 것입니다.
다행히 최종 점검 과정에서 발견하여 결선을 수정했고, 안전한 상태로 마무리할 수 있었습니다.
이 경험 이후 저는 후배 기술자들에게 항상 이야기합니다.
"전기는 눈으로 보는 것이 아니라 측정으로 확인해야 한다."
전기 결선 실수 중 전선 색상 혼동

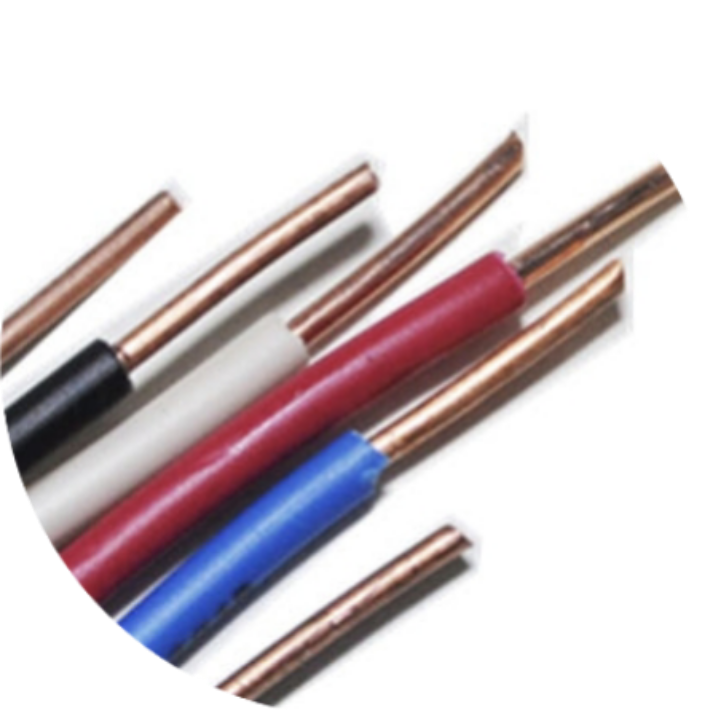

전선 색상에 대한 혼동도 현장에서 자주 발생하는 문제입니다.
특히 KEC(한국전기설비규정) 적용 이후 전선 색상 기준이 변경되면서 기존 방식과 새로운 방식이 혼재된 현장에서는 더욱 주의가 필요합니다.
KEC란 전기설비의 안전한 설치와 관리를 위해 제정된 국내 전기설비 기준입니다.
전선 색상은 작업자의 편의를 위한 표시일 뿐 절대적인 판단 기준으로 사용해서는 안 됩니다.
반드시 검전기와 측정기를 이용하여 실제 전기 상태를 확인해야 합니다.
실제 현장에서 발생했던 전선 색상 사고
전선 색상 기준이 변경되던 시기에 있었던 사례입니다.
한 작업자는 기존 습관대로 청색 전선을 중성선으로 판단했고, 다른 작업자는 변경된 기준에 따라 회색 전선을 기준으로 작업했습니다.
서로 작업 내용을 확인하지 않은 상태에서 결선이 진행되었고, 통전 후 부하 측에 이상 전압이 발생했습니다.
결과적으로 연결되어 있던 일부 전기기기가 손상되었고, 원인을 찾기 위해 많은 시간과 재시공 비용이 발생했습니다.
다행히 인명 피해는 없었지만, 작업 전 간단한 확인 과정만 있었더라도 충분히 예방할 수 있었던 사고였습니다.
그 이후 저는 현장에서 항상 강조합니다.
"작업 전 5분의 확인이 작업 후 며칠의 재시공을 막는다."
접지 결선 실수와 위험성
접지 결선 또한 절대 소홀히 해서는 안 됩니다.
접지란 전기기기의 금속 외함 등에 발생할 수 있는 누설전류를 안전하게 대지로 흘려보내는 보호 방법입니다.
만약 접지가 제대로 연결되지 않으면 누전 발생 시 사람이 감전 위험에 노출될 수 있습니다.
또한 누전차단기가 정상적으로 동작하지 않을 가능성도 있습니다.
산업통상자원부와 국가기술표준원은 전기설비 안전 확보를 위해 접지 및 보호설비 기준을 마련하고 있으며, 전기설비는 관련 기준에 따라 설치되어야 합니다.(출처: 산업통상자원부, 국가기술표준원)
결선 후 반드시 확인해야 하는 점검 방법
결선 작업이 끝났다고 해서 공사가 끝난 것은 아닙니다.
반드시 다음 사항을 확인해야 합니다.
1. 절연저항 측정
절연저항이란 전선과 대지 또는 전선 사이의 절연 성능을 나타내는 값입니다.
절연저항이 낮으면 누전 가능성이 높아지므로 반드시 측정해야 합니다.
2. 통전 시험
전원을 투입한 후 각 회로가 정상적으로 동작하는지 확인합니다.
3. 극성 확인
콘센트와 조명 회로의 활선과 중성선 연결 상태를 확인합니다.
4. 접지 확인
전기기기의 접지가 정상적으로 연결되어 있는지 점검합니다.
측정하지 않은 결선은 안전하다고 판단할 수 없습니다.
후배 기술자들에게 전하는 30년 현장 조언
전기공사를 처음 배우는 분들이 가장 많이 하는 실수는 "작동하면 정상이다"라고 생각하는 것입니다.
하지만 전기는 작동 여부보다 안전성이 더 중요합니다.
잘못된 결선도 처음에는 정상적으로 동작할 수 있습니다.
하지만 시간이 지나면 문제가 나타납니다.
좋은 기술자는 빠르게 연결하는 사람이 아닙니다.
한 번 연결하고 두 번 확인하는 사람입니다.
제가 30년 동안 현장에서 배운 가장 중요한 원칙은 이것입니다.
"확인하지 않은 결선은 완성된 결선이 아니다."
마무리
전기 결선은 전기공사의 마지막 작업이지만 안전을 결정하는 가장 중요한 과정입니다.
활선과 중성선 구분, 전선 색상 확인, 접지 연결, 절연저항 측정 등 기본 원칙을 지키는 것이 무엇보다 중요합니다.
전기는 눈에 보이지 않기 때문에 기술자의 책임감과 확인 습관이 곧 안전을 결정합니다.
30년 동안 현장에서 경험한 결과, 좋은 전기기술자는 많은 작업을 하는 사람이 아니라 작은 실수를 예방하는 사람이라는 것을 깨달았습니다.
앞으로도 이 블로그에서는 제가 30년 동안 직접 경험한 전기공사 현장의 실제 사례와 기술 노하우를 바탕으로 초보 기술자와 전기에 관심 있는 분들에게 도움이 되는 정보를 계속 공유하겠습니다.
다음 회차에서는
「전기화재의 주요 원인과 예방 방법, 30년 현장 사례로 알아보기」를 주제로 전기화재가 발생하는 원인과 현장에서 반드시 확인해야 할 예방 방법을 자세히 알아보겠습니다.
