전기공사에서 가장 믿을 수 있는 것은 무엇일까요?
30년 넘게 내선 전기공사 현장에서 일해 온 저는 주저 없이 "계측기"라고 말합니다.
현장에서 오래 근무하다 보면 경험과 감각으로 어느 정도 문제를 예상할 수 있는 능력이 생깁니다.
하지만 전기는 눈에 보이지 않습니다.
겉으로 보기에는 정상적으로 시공된 것처럼 보여도 전선 내부 손상, 절연 저하, 접속 불량과 같은 문제는 숨어 있을 수 있습니다.
이러한 문제를 찾아내는 가장 확실한 방법이 바로 계측기를 활용한 측정입니다.
계측기가 보여주는 수치는 기술자의 감이나 추측보다 정확합니다.
이번 글에서는 전기공사 현장에서 가장 많이 사용하는 계측기의 종류와 올바른 활용 방법, 그리고 30년 동안 현장에서 경험한 측정의 중요성을 소개하겠습니다.
왜 전기공사에서 계측기가 중요한가?
전기설비는 눈으로 확인하는 것만으로 안전 여부를 판단하기 어렵습니다.
다음과 같은 문제는 외관만으로 발견하기 어렵습니다.
- 전선 내부 손상
- 절연 성능 저하
- 접속부 접촉 불량
- 누설전류 발생
- 접지 불량
이러한 이상 상태를 찾아내기 위해 반드시 필요한 것이 계측기입니다.
전기기술자는 시공하는 사람인 동시에 설비의 안전 상태를 확인하는 점검자이기도 합니다.
KEC(한국전기설비규정)에서도 전기설비의 안전 확보를 위해 각종 시험과 측정을 중요하게 다루고 있습니다.
측정은 단순히 검사에 통과하기 위한 절차가 아닙니다.
내가 시공한 전기설비를 사용하는 사람의 안전을 확인하는 마지막 과정입니다.
"현장에서 어떤 문제를 만났을 때 어떤 계측기를 선택하는가"
현장 증상 먼저 생각 할것 사용할 계측기
| 차단기 트립 | 과부하/누전 | 클램프미터/절연저항계 |
| 전압 이상 | 전원/전압강하 | 멀티미터 |
| 단자 발열 | 접촉불량 가능성 | 열화상카메라 + 전류측정 |
| 절연 이상 | 피복·절연 상태 | 절연저항계 |

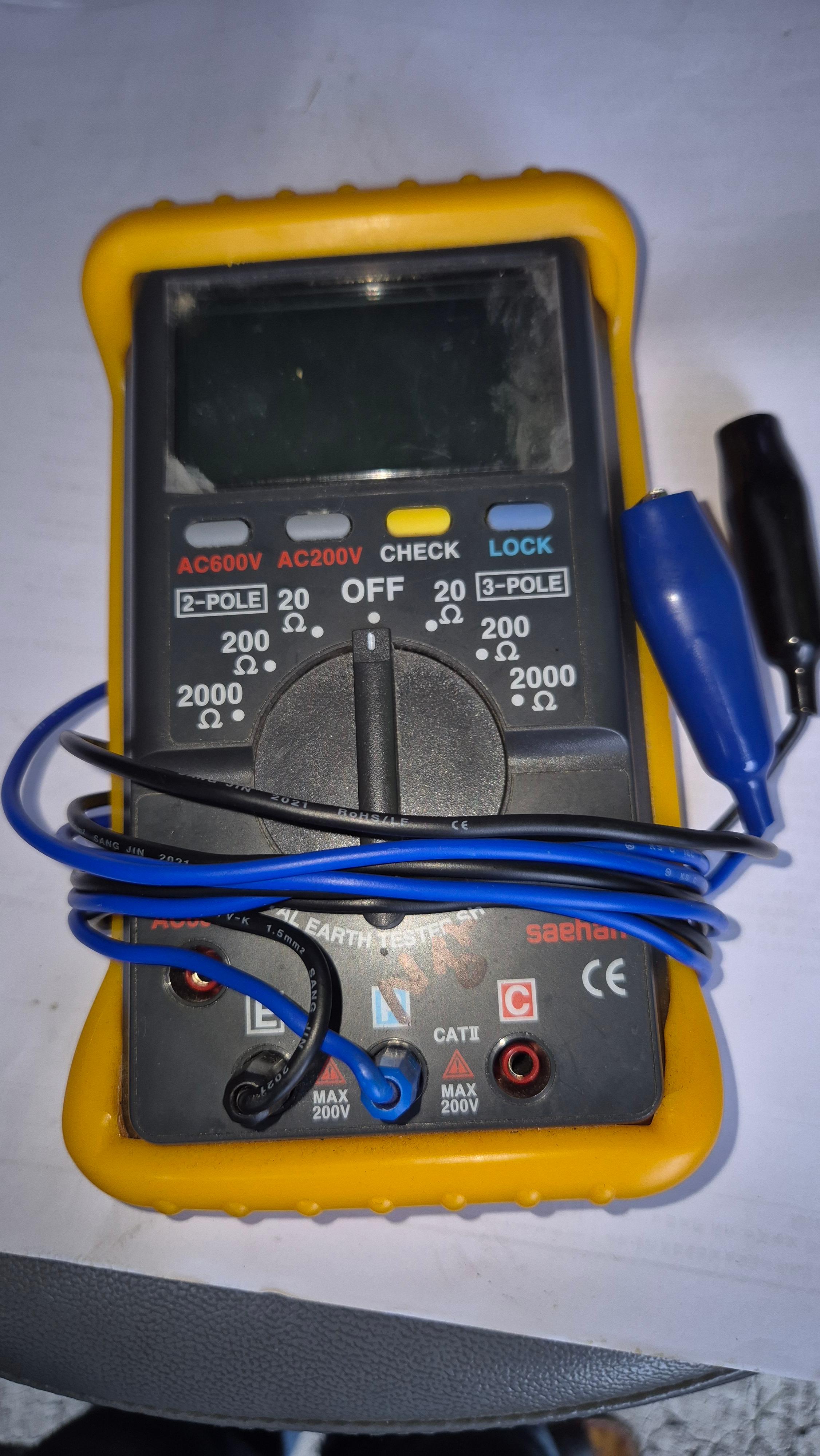

전기공사 현장에서 가장 많이 사용하는 계측기
1. 멀티미터
멀티미터는 전기공사에서 가장 기본적으로 사용하는 측정 장비입니다.
주요 측정 항목은 다음과 같습니다.
- 교류 전압(AC)
- 직류 전압(DC)
- 저항
- 도통시험
- 일부 모델의 경우 전류 측정
현장에서는 전압 확인, 회로 이상 확인, 단선 여부 확인 등 다양한 용도로 사용합니다.
하지만 멀티미터 사용 시 가장 중요한 것은 측정 범위와 측정 위치를 정확하게 선택하는 것입니다.
잘못된 설정은 측정 오류뿐 아니라 계측기 손상으로 이어질 수 있습니다.
2. 절연저항계(메거)
절연저항계는 전기공사에서 매우 중요한 계측기입니다.
전선과 전선 사이, 전선과 대지 사이의 절연 상태를 확인하는 장비입니다.
전선 피복 손상이나 습기로 인해 절연 성능이 떨어지면 누전과 화재 위험이 증가합니다.
특히 신축공사에서는 준공 전 반드시 절연저항 측정을 실시하여 전기설비의 안전 상태를 확인해야 합니다.
3. 클램프미터
클램프미터는 전선을 절단하거나 분리하지 않고 전류를 측정할 수 있는 장비입니다.
특히 유지관리 현장에서 매우 유용합니다.
사용 중인 전기설비의 실제 부하 전류를 확인하고, 과부하 여부를 판단하는 데 도움이 됩니다.
차단기가 자주 동작하는 현장에서는 전류 측정을 통해 원인을 찾는 데 활용할 수 있습니다.
4. 열화상 카메라
최근 전기안전 점검 현장에서 활용도가 높아진 장비입니다.
눈으로 확인하기 어려운 발열 부분을 찾아낼 수 있습니다.
대표적인 확인 대상은 다음과 같습니다.
- 차단기 단자부 발열
- 분전반 내부 과열
- 접속 불량 부위
- 변압기 이상 발열
특히 화재 예방을 위한 예방 점검에서 매우 효과적인 장비입니다.
정확한 측정을 위한 기본 원칙
좋은 계측기를 가지고 있어도 사용 방법이 잘못되면 정확한 결과를 얻을 수 없습니다.
측정 전 반드시 확인해야 할 사항은 다음과 같습니다.
첫째, 계측기의 정상 상태를 확인해야 합니다.
배터리 상태, 시험 리드선 손상 여부 등을 점검해야 합니다.
둘째, 측정 대상과 목적에 맞는 측정 방법을 선택해야 합니다.
셋째, 측정 결과를 단순히 기록하는 것이 아니라 원인을 분석해야 합니다.
예를 들어 절연저항 값이 낮게 나왔다면 단순히 불량이라고 판단할 것이 아니라 어느 구간에서 문제가 발생했는지 찾아야 합니다.
측정은 숫자를 확인하는 작업이 아니라 문제의 원인을 찾는 과정입니다.
30년 현장에서 있었던 실제 사례
신축 상가 전기공사를 마친 후 준공 전 절연저항 측정을 실시한 적이 있습니다.
대부분의 회로는 정상적인 값을 나타냈지만, 한 회로에서 기준보다 낮은 절연저항 값이 측정되었습니다.
육안으로 확인했을 때는 이상한 부분을 찾을 수 없었습니다.
배선 상태도 정상으로 보였고 결선 역시 문제가 없어 보였습니다.
하지만 측정 결과를 믿고 해당 회로를 다시 추적했습니다.
확인 결과 금속 전선관 입구 부분에서 전선 피복이 아주 미세하게 손상되어 있는 것을 발견했습니다.
겉으로는 거의 보이지 않는 작은 손상이었지만 시간이 지나면 누전으로 이어질 수 있는 위험 요소였습니다.
손상된 부분을 보수하고 다시 측정한 결과 정상적인 절연저항 값을 확인할 수 있었습니다.
만약 계측기를 사용하지 않았다면 준공 후 사용 과정에서 차단기 동작이나 누전 문제가 발생했을 가능성이 높았습니다.
이 경험 이후 저는 후배들에게 항상 이렇게 이야기합니다.
"경험은 문제를 예상하게 하지만, 계측기는 문제를 확인하게 한다."
후배 기술자들에게 전하는 말
젊은 기술자들은 작업 속도를 중요하게 생각하는 경우가 많습니다.
하지만 전기공사에서 가장 중요한 것은 빠른 작업이 아니라 정확한 확인입니다.
배선을 끝냈다고 공사가 끝난 것이 아닙니다.
반드시 측정하고 확인해야 비로소 안전한 전기설비가 완성됩니다.
특히 아파트 신축공사처럼 많은 세대를 반복 측정하는 현장에서는 시간이 오래 걸리고 힘들게 느껴질 수 있습니다.
하지만 그 과정은 내가 시공한 결과물을 확인하는 가장 중요한 시간입니다.
좋은 측정 결과가 나올 때마다 기술자로서의 책임과 자부심도 함께 커집니다.
마무리
계측기는 전기기술자의 눈과 같습니다.
눈으로 확인할 수 없는 전기설비 내부 상태를 알려주고, 사고를 예방할 수 있도록 도와주는 가장 중요한 도구입니다.
30년 동안 현장에서 경험하며 깨달은 것은 하나입니다.
"전기공사는 경험으로 시작하지만, 측정으로 완성됩니다."
감에 의존하지 않고 계측기를 믿으며 한 번 더 확인하는 습관.
그 작은 습관이 안전한 전기설비를 만들고 신뢰받는 기술자를 만드는 가장 확실한 방법입니다.
앞으로도 이 블로그에서는 30년 현장에서 직접 경험한 전기공사 실무와 안전관리 노하우를 계속 공유하겠습니다.
