전기공사 현장에서 30년 넘게 일하다 보면 눈으로 보이는 이상보다 먼저 냄새로 문제를 발견하는 경우가 있습니다.
분전반이나 콘센트 주변에서 평소와 다른 타는 냄새가 난다면 그냥 지나쳐서는 안 됩니다. (특히 전선의 타는 냄새는 매우 고약 하고 특이 하기에 )실제로 전기설비에서 발생하는 열이나 접속불량이 주변 절연물에 영향을 주면서 냄새나 변색, 그을음 등의 흔적이 나타나는 경우가 있기 때문입니다.
특히 전기설비의 이상은 처음에는 아주 작은 흔적으로 시작되는 경우가 있습니다. 처음에는 냄새만 조금 나다가 시간이 지나면서 전선이나 단자 주변이 변색되고, 더 진행되면 절연물이 손상될 수도 있습니다.
그래서 오늘은 30년 넘게 현장에서 전기공사를 하면서 중요하게 생각해 온 타는 냄새, 변색, 접촉불량을 중심으로 전기설비의 이상 징후를 어떻게 확인해야 하는지 정리해 보겠습니다.
타는 냄새
타는 냄새는 전기설비에서 이상 여부를 판단하는 중요한 초기 신호가 될 수 있습니다.
쉽게 말하면 전선이나 단자, 차단기 등의 주변에서 평소와 다른 냄새가 발생하는지를 확인하는 것입니다.
물론 냄새가 난다는 사실만으로 전기적인 문제라고 단정할 수는 없습니다. 주변의 다른 설비에서 냄새가 유입될 수도 있기 때문입니다.
하지만 분전반이나 콘센트, 전기기기 주변에서 갑자기 타는 냄새가 발생했다면 먼저 전기설비의 이상 여부를 확인하는 것이 안전합니다.
오늘의 현장

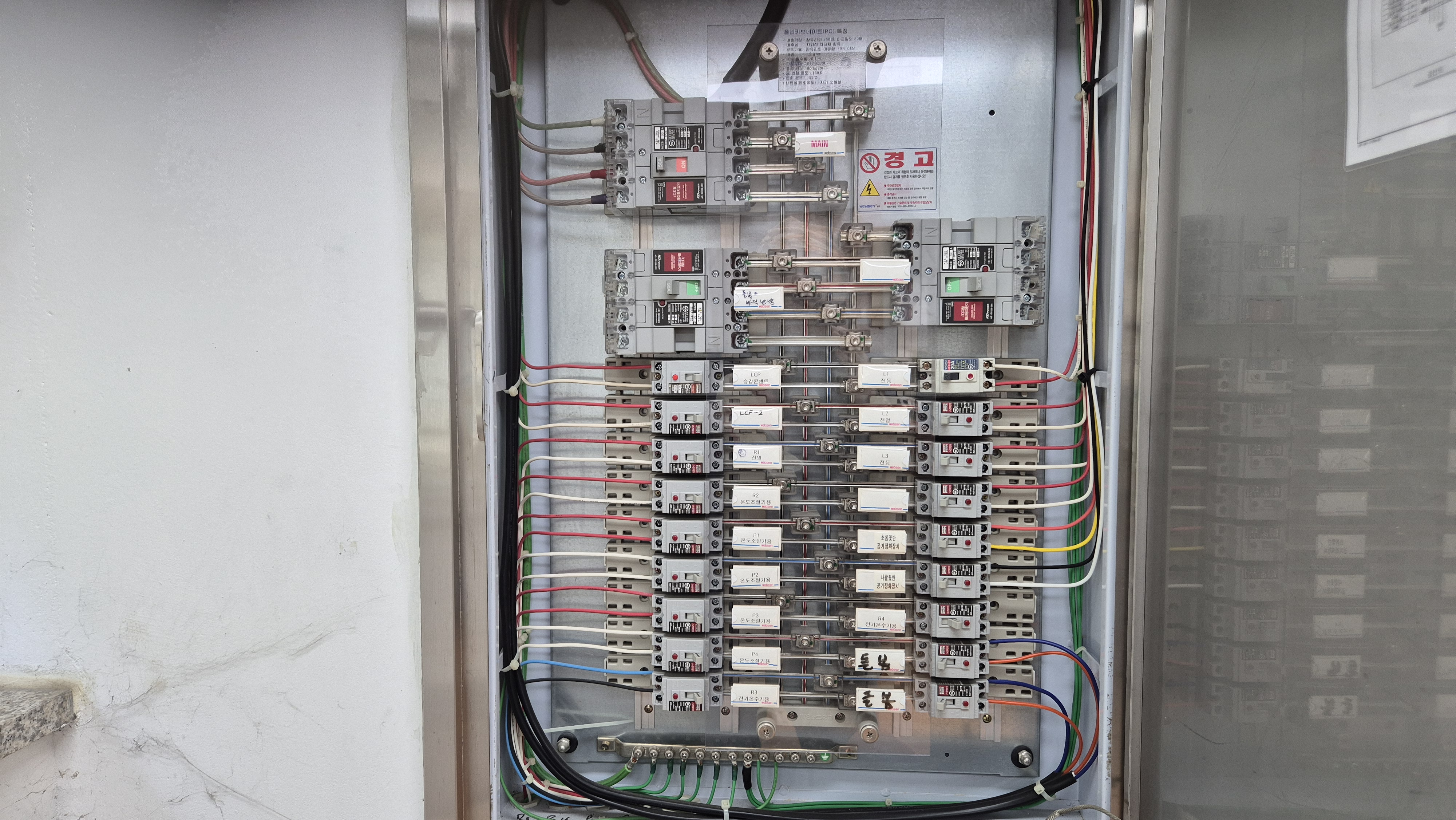

현장에서 작업을 하다 보면 분전반이나 전기설비 주변에서 평소와 다른 냄새가 나는 경우가 있습니다.
이런 상황에서 가장 먼저 해야 할 일은 냄새가 어디에서 발생하는지 범위를 좁혀가는 것입니다.
분전반 전체에서 나는 것인지, 특정 차단기 주변인지, 특정 단자부인지 또는 연결된 부하에서 발생하는 것인지 확인해야 합니다.
제가 현장에서 중요하게 생각하는 것은 냄새가 난다는 사실을 이상 신호로 받아들이되 바로 원인을 단정하지 않은 것입니다.
냄새는 문제를 찾기 위한 첫 번째 단서이고, 이후 육안점검과 측정을 통해 원인을 확인해야 합니다.
현장 TIP
타는 냄새가 발견되었다면 우선 안전을 확보한 후 해당 회로의 전원 상태를 확인해야 합니다.
필요한 경우 전원을 차단하고 검전 등 안전절차를 거친 뒤 분전반이나 관련 설비를 점검합니다.
전기설비 내부에서 타는 냄새가 난다고 해서 전원이 살아 있는 상태에서 무리하게 내부를 만져서는 절대 안 됩니다.
고급기술자일수록 원인을 확인하는 것보다 작업자의 안전이 먼저입니다.
전원을 차단한 후에는 차단기, 단자, 전선 피복 및 주변 절연물에 이상 흔적이 있는지 차례대로 확인합니다.
변색
변색은 전기설비에서 발생한 열이나 주변 환경의 영향을 확인할 수 있는 중요한 흔적입니다.
쉽게 말하면 원래 색깔과 비교했을 때 특정 부분의 색상이 달라진 것을 확인하는 것입니다.
차단기나 단자 주변, 전선 피복 등이 주변과 비교해 검게 변하거나 갈색으로 변해 있다면 그냥 넘어가지 말고 원인을 확인해야 합니다.
특히 변색된 부분이 특정 단자나 접속부에 집중되어 있다면 해당 부분의 접속 상태와 부하 조건을 함께 살펴볼 필요가 있습니다.
변색된 부분만 교체하면 될까?
현장에서 흔히 발생할 수 있는 실수 중 하나가 문제가 생긴 부품만 교체하고 끝내는 것입니다.
예를 들어 특정 단자에서 열이 발생해 주변 전선 피복이 변색되었다고 가정해 보겠습니다.
변색된 전선만 잘라내고 다시 연결하는 것으로 끝내면 나중에 같은 문제가 반복될 수도 있습니다.
왜 열이 발생했는지 원인을 찾아야 하기 때문입니다.
접속 상태가 불량했는지, 부하가 과도했는지, 단자 체결 상태에 문제가 있었는지, 설비 자체의 이상이 있었는지 등을 확인해야 합니다.
흔적을 없애는 것과 원인을 제거하는 것은 서로 다른 작업입니다.
30년 현장 메모
30년 넘게 전기공사 현장에서 일하면서 저는 작은 흔적을 중요하게 생각하게 되었습니다.
전기설비에 검게 변한 부분이 있거나 전선 피복이 평소와 다르게 변색되어 있다면 “별것 아니겠지”라고 넘기기보다 한 번 더 확인합니다.
물론 모든 변색이 전기적인 발열 때문에 발생하는 것은 아닙니다.
그래서 경험만으로 결론을 내리는 것이 아니라 주변 상태를 확인하고 필요한 측정을 통해 원인을 찾아야 합니다.
현장에서 경험은 이상 징후를 발견하는 능력을 키워주지만, 최종 판단은 점검과 측정에 근거해야 합니다.
접촉불량
접촉불량은 전선과 차단기, 단자대 등 전기설비의 연결부가 제대로 접속되지 않은 상태를 말합니다.
쉽게 말하면 전기가 지나가는 연결 부분이 정상적으로 밀착되지 않아 접속 상태가 좋지 않은 것입니다.
접촉불량이 발생하면 접속부에서 국부적인 발열이 나타날 수 있고, 시간이 지나면서 주변 절연물이 손상되거나 변색되는 등의 문제가 발생할 수 있습니다.
따라서 타는 냄새나 변색 흔적을 발견했을 때는 접속부를 반드시 함께 확인해야 합니다.
접촉불량을 확인할 때
접촉불량이 의심되는 경우에는 다음과 같은 사항을 종합적으로 확인해야 합니다.
- 차단기와 전선의 연결 상태
- 단자부의 체결 상태
- 전선 피복의 변색 및 손상 여부
- 단자 주변의 그을음이나 탄화 흔적
- 해당 회로의 부하전류
- 설비 운전 시 발열 여부
- 과거 동일한 문제가 발생했는지 여부
단자 조임이 필요한 경우에도 무조건 강하게 조이는 방식으로 작업해서는 안 됩니다.
해당 차단기나 단자 제조사의 기준과 현장 작업 기준에 따라 적절하게 체결해야 합니다.
발열과 접촉불량의 관계
접속부의 상태가 좋지 않으면 접촉저항이 증가할 수 있고, 전류가 흐르는 과정에서 해당 부분에 열이 발생할 수 있습니다.
그래서 분전반이나 배전반을 점검할 때 특정 단자만 주변보다 온도가 높게 나타나는 경우에는 원인을 조사할 필요가 있습니다.
필요한 현장에서는 열화상카메라를 이용하여 온도 분포를 비교할 수도 있습니다.
다만 온도가 높게 나타났다는 사실만으로 접촉불량이라고 단정해서는 안 됩니다.
부하전류와 주변 조건, 접속 상태 등을 함께 확인하여 원인을 판단해야 합니다.
실제 현장 체크리스트
- 분전반이나 배전반 주변에서 타는 냄새가 나는지 확인
- 특정 차단기나 단자에서 냄새가 발생하는지 확인
- 차단기와 단자부의 변색 여부 확인
- 전선 피복의 열화 및 손상 여부 확인
- 그을음이나 탄화 흔적 확인
- 전선과 단자의 접속 상태 확인
- 해당 회로의 부하전류 확인
- 필요한 경우 열화상 점검 실시
- 문제 발생 원인을 확인한 후 보수
- 보수 후 동일한 이상이 재발하지 않는지 재확인
- 점검 및 조치 내용을 기록
후배 기술자에게 전하는 말
후배 기술자들에게 꼭 이야기하고 싶은 것이 있습니다.
현장에서 타는 냄새나 변색 흔적을 발견했다면 절대로 “이 정도면 괜찮겠지”라고 생각하지 않았으면 합니다.
그렇다고 작은 흔적 하나만 보고 무조건 큰 사고라고 판단할 필요도 없습니다.
중요한 것은 이상 징후를 발견하고 차분하게 원인을 찾아가는 것입니다.
냄새를 확인하고, 위치를 찾고, 육안으로 흔적을 확인하고, 필요한 부분을 측정하고, 원인을 제거한 다음 다시 확인하는 습관을 가지면 됩니다.
그리고 전기설비 점검 과정에서는 감전이나 아크 등 위험이 발생할 수 있으므로 전원 차단과 검전 등 현장의 안전작업 절차를 반드시 지켜야 합니다.
James의 한 줄 교훈
“탄화 흔적을 지우는 것보다, 왜 탄화가 발생했는지를 찾는 것이 먼저다.”
마무리
전기설비에서 발생하는 타는 냄새와 변색, 탄화 흔적은 그냥 지나치기 쉬운 작은 변화일 수 있습니다.
하지만 이런 흔적이 발견되었다면 전기설비에 이상이 있는지 확인해 볼 필요가 있습니다.
특히 접속부에서 발생한 발열이라면 단순히 변색된 부분만 교체하는 것이 아니라 원인이 무엇인지 확인해야 합니다.
30년 넘게 전기공사 현장에서 일하면서 느낀 것은 큰 문제를 예방하는 가장 좋은 방법은 작은 이상을 그냥 지나치지 않는 것이라는 점입니다.
냄새 하나, 변색 하나, 작은 그을음 하나도 현장에서는 중요한 정보가 될 수 있습니다.
전기기술자의 역할은 고장이 난 뒤 부품을 교체하는 데만 있는 것이 아니라, 고장이 발생하기 전에 이상 징후를 찾아내고 원인을 제거하는 데에도 있다고 생각합니다.
다음 회 예고
제118회에서는 전기설비의 기본이 되는 ‘접지’를 주제로, 접지선과 접지공사의 역할, 현장에서 접지 상태를 확인할 때 주의해야 할 사항을 경험을 바탕으로 이야기해 보겠습니다.
