전력분석기, 전류측정·부하분석·전력품질을 확인해야 정확한 고장진단이 가능합니다.
오늘의 현장
며칠 전 한 공장에서 "메인 MCCB는 떨어지지 않는데 설비가 가끔 멈춘다."는 연락을 받고 현장을 방문했습니다.
현장에서는 이미 차단기를 교체했고, 모터도 점검했지만 원인을 찾지 못한 상태였습니다.
저는 평소처럼 먼저 추측하지 않았습니다.
분전반에 전력분석기를 설치하고 생산설비를 평소처럼 운전하도록 요청했습니다.
약 30분 동안 측정한 결과 특정 시간대에 전류가 급격히 증가하면서 순간적인 전압강하가 발생하는 것을 확인했습니다.
원인은 새로 증설한 설비가 동시에 기동하면서 순간 부하가 집중된 것이었습니다.
설비의 운전 순서를 변경하고 부하를 분산한 후 다시 측정하니 전압과 전류 모두 안정적으로 유지되었습니다.
30년 동안 현장에서 느낀 것은 고장은 추측으로 찾는 것이 아니라 측정으로 찾는 것이라는 사실입니다.

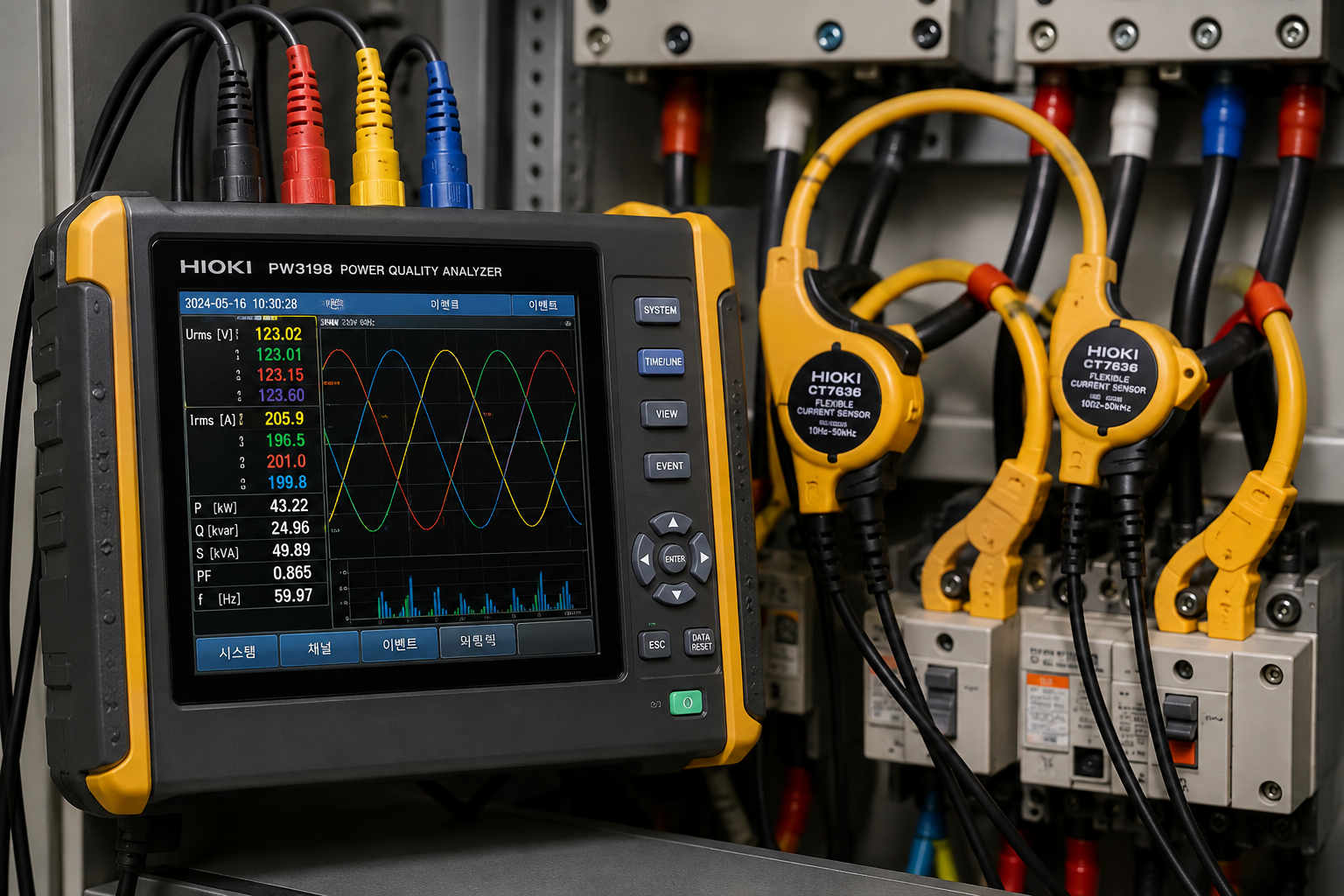

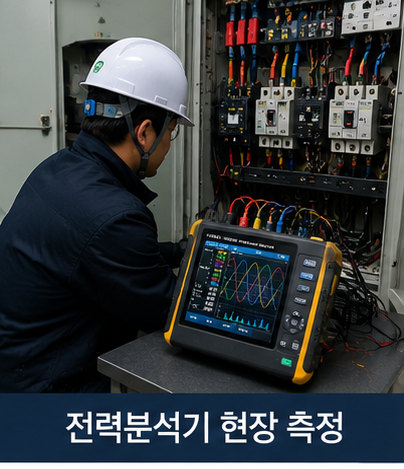

▲ 대표사진 : 공장 분전반에서 전력분석기를 설치하여 전압·전류·전력품질을 측정하는 모습 (실제 현장 사진)
전력분석기, 전류측정·부하분석·전력품질의 기본을 이해해야 합니다.
전력분석기는 전압, 전류, 전력, 역률, 주파수, 고조파 등을 동시에 측정하는 계측장비입니다.
쉽게 말하면 전기설비의 건강 상태를 종합적으로 진단하는 장비입니다.
전류측정은 현재 흐르는 부하전류를 확인하는 작업입니다.
쉽게 말하면 설비가 얼마나 많은 전기를 사용하는지 확인하는 과정입니다.
부하분석은 시간대별 전력 사용량과 최대부하를 분석하는 것입니다.
쉽게 말하면 언제 가장 많은 전기를 사용하는지 확인하는 작업입니다.
전력품질은 전압, 전류, 주파수, 역률, 전압불평형, 고조파 등을 종합적으로 평가하는 것입니다.
쉽게 말하면 공급되는 전기의 품질을 확인하는 과정입니다.
전력분석기는 이러한 항목을 동시에 측정하여 설비 이상 여부를 판단하는 데 활용됩니다. :contentReference[oaicite:0]{index=0}
전력분석기로 확인하는 주요 점검 항목
- 3상 전압 측정
- 3상 전류 측정
- 유효전력(kW)
- 피상전력(kVA)
- 무효전력(kvar)
- 역률(PF)
- 주파수(Hz)
- 전압불평형
- 고조파(THD)
- 최대수요전력
측정은 가능한 한 실제 부하가 운전되는 상태에서 실시해야 정확한 결과를 얻을 수 있습니다.
30년 현장에서 있었던 실제 사례
예전에 한 제조공장에서 메인 MCCB가 자주 동작한다는 민원을 받았습니다.
차단기를 교체해도 같은 증상이 반복되었습니다.
저는 전력분석기를 설치하여 하루 동안 데이터를 기록했습니다.
측정 결과 점심시간 이후 모든 생산설비와 대형 에어컴프레서가 동시에 기동하면서 순간 최대전류가 계약용량에 근접하는 것을 확인했습니다.
설비의 기동 시간을 순차적으로 변경하고 부하를 분산한 후 다시 측정하니 최대전류가 감소했고 차단기 트립도 발생하지 않았습니다.
이 경험을 통해 다시 한번 느낀 것은 전력분석기는 고장을 찾는 장비가 아니라 원인을 증명하는 장비라는 점이었습니다.
KEC와 한국전기안전공사가 강조하는 계측과 유지관리
KEC(한국전기설비규정)는 전기설비가 안전하게 운전될 수 있도록 적절한 계측과 점검을 통해 설비 상태를 확인하도록 요구하고 있습니다.
한국전기안전공사에서도 전기설비 유지관리 과정에서 전류, 전압, 전력품질 등을 정기적으로 확인하여 이상 징후를 조기에 발견하는 것이 중요하다고 안내하고 있습니다. 전력품질 분석과 계측장비 활용은 전기안전관리 실무 교육에서도 중요한 내용으로 다루어집니다. :contentReference[oaicite:2]{index=2}
현장 TIP
전력분석기는 최소 30분 이상, 가능하면 설비가 가장 많이 가동되는 시간까지 측정하는 것이 좋습니다.
짧은 시간만 측정하면 순간적으로 발생하는 과부하나 전압강하를 놓칠 수 있습니다.
또한 측정값은 반드시 저장하여 개선 전·후 데이터를 비교하면 원인 분석과 고객 설명에 큰 도움이 됩니다.
30년 현장 메모
현장에서 가장 많이 들었던 말은
"차단기만 교체하면 되지 않나요?"
였습니다.
하지만 실제 원인은 대부분 부하의 변화였습니다.
전력분석기를 사용하면 감으로 판단하던 문제를 숫자로 확인할 수 있습니다.
그래서 저는 지금도 새로운 현장에 가면 먼저 전력분석기를 설치합니다.
후배 기술자에게 전하는 말
좋은 기술자는 경험을 믿지만,
더 좋은 기술자는 측정값으로 경험을 확인합니다.
전력분석기는 비싼 장비가 아니라 고객의 안전을 증명하는 장비라고 생각하십시오.
측정 결과를 기록하는 습관은 여러분의 가장 큰 자산이 됩니다.
James의 한 줄 교훈
"전기는 감으로 판단하지 말고, 전력분석기가 보여주는 데이터로 판단해야 한다."
마무리
전력분석기, 전류측정, 부하분석, 전력품질은 안전한 전기설비를 유지하기 위한 핵심 요소입니다.
실제 현장에서는 차단기만 교체한다고 문제가 해결되지 않는 경우가 많습니다.
전력분석기를 활용해 전류와 전압, 부하의 변화를 정확하게 측정하면 원인을 객관적으로 파악하고 적절한 개선 방안을 마련할 수 있습니다.
30년 동안 현장에서 얻은 가장 큰 교훈은 이것입니다.
"전기고장은 추측으로 해결되지 않는다. 정확한 측정이 가장 빠른 해결책이다."
※ 본 글은 30년 동안 실제 전기공사 현장에서 경험한 사례를 바탕으로 작성하였습니다. 현장 여건에 따라 작업 방법은 달라질 수 있으며, 전기공사는 반드시 관련 법규와 KEC를 준수하여 진행해야 합니다.
다음 회 예고
제97회. 접지저항 측정 (접지저항, 접지불량, 접지측정)
실제 공장과 상가 현장에서 접지저항계를 이용해 측정했던 사례를 바탕으로 접지불량의 원인과 개선 방법, KEC 기준에 따른 접지 관리 요령을 소개하겠습니다.
