전선 굵기 선정 (허용전류, 전압강하, 부하계산)

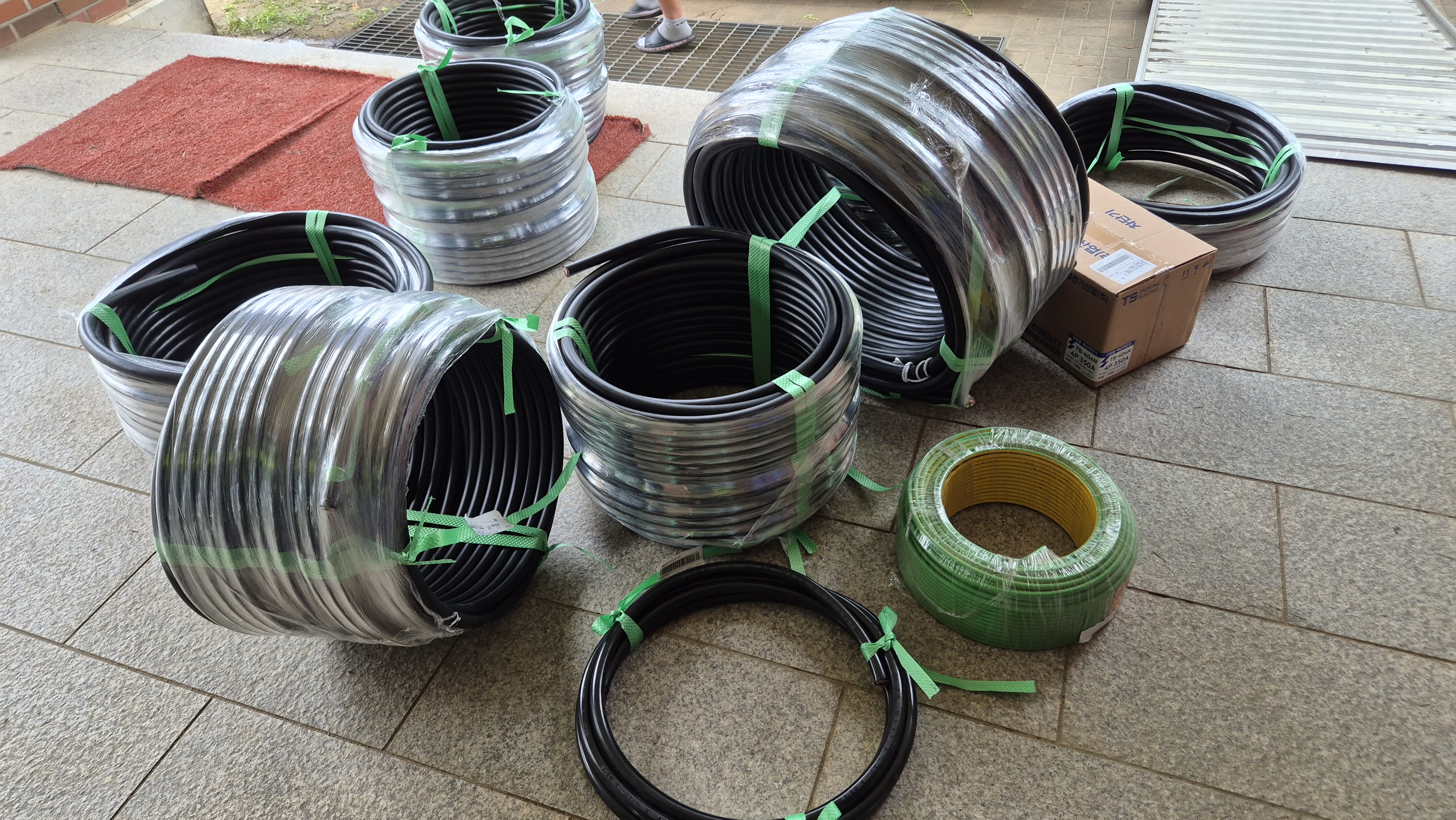

전기케이블



전기공사 현장에서 전선을 선정할 때 단순히 부하 용량만 보고 전선 굵기를 결정해서는 안 됩니다. 같은 전력을 사용하는 회로라도 전선의 길이, 설치 방법, 주위 환경, 부하의 특성 등에 따라 검토해야 할 조건이 달라질 수 있기 때문입니다.

저는 30년 넘게 내선 전기공사 현장에서 신축과 리모델링, 공장과 상가, 주택과 아파트 등 여러 현장의 배선공사를 경험했습니다. 현장에서 전선 굵기를 결정할 때 가장 먼저 확인하는 것은 해당 회로에 실제로 필요한 부하전류와 전선의 허용전류입니다. 여기에 배선거리가 길다면 전압강하도 함께 살펴봅니다.

전선 굵기 선정 기준 (허용전류, 전압강하, 부하계산)

부하계산으로 필요한 전류를 먼저 확인한다

부하계산은 전기기기에 필요한 전력을 바탕으로 회로에 흐를 것으로 예상되는 전류를 판단하는 과정입니다. 쉽게 말하면 해당 회로에 전기가 얼마나 필요한지를 먼저 계산하는 것입니다.

예를 들어 전등, 콘센트, 전열기, 모터 등 여러 부하가 연결되는 회로라면 각각의 소비전력을 확인하고 동시에 사용될 가능성까지 고려해야 합니다. 실제 현장에서는 단순히 기기의 정격표시만 보는 것이 아니라 도면과 설비용량, 사용조건을 함께 확인하는 것이 중요합니다.

전류를 계산할 때도 전원 방식과 부하의 특성을 구분해야 합니다. 단상과 삼상 회로가 다르고, 모터처럼 역률이나 효율을 고려해야 하는 부하도 있기 때문입니다.

허용전류가 전선 굵기 선정의 중요한 기준이다

허용전류는 전선이 정해진 조건에서 안전하게 흘려보낼 수 있는 전류를 판단하는 기준입니다. 쉽게 말하면 전선에 너무 많은 전류가 흘러 전선이 과도하게 가열되는 것을 방지하기 위해 확인하는 값입니다.

예를 들어 계산된 부하전류가 전선의 허용전류보다 큰 상태에서 전선을 사용한다면 적절한 배선이라고 보기 어렵습니다. 따라서 전선 굵기를 선정할 때는 먼저 부하전류를 파악하고 그에 맞는 허용전류를 검토해야 합니다.

하지만 여기서 중요한 점은 같은 굵기의 전선이라도 항상 동일한 조건으로 사용할 수 있는 것은 아니라는 것입니다. 전선의 종류와 설치 방법, 주변 온도, 여러 회로가 함께 설치되는 조건 등에 따라 허용전류를 검토하는 방법이 달라질 수 있습니다.

따라서 현장에서 “몇 SQ 전선을 사용하면 된다”라고 단순하게 판단하기보다는 실제 설치 조건을 확인하고 관련 기준과 제조사 자료 등을 함께 검토하는 것이 안전합니다.

전선 길이가 길다면 전압강하를 확인한다

전압강하는 전선에 전류가 흐르면서 전선의 저항 때문에 전원 측 전압보다 부하 측 전압이 낮아지는 현상입니다. 쉽게 말하면 전선을 통해 전기를 멀리 보낼수록 부하가 받는 전압이 떨어질 수 있다는 의미입니다.

특히 공장이나 대형 건축물처럼 분전반에서 부하까지 배선거리가 긴 현장에서는 전선 굵기뿐 아니라 배선거리도 함께 확인해야 합니다.

전선이 지나치게 가늘거나 배선거리가 긴 경우에는 전압강하가 커질 수 있습니다. 전압강하가 문제가 되는 현장이라면 전선 굵기를 키우는 방법 등을 검토할 수 있습니다.

따라서 전선 굵기를 선정할 때는 단순히 “허용전류만 만족하면 된다”라고 생각하기보다는 부하전류 → 허용전류 → 배선거리와 전압강하의 순서로 종합적으로 확인하는 습관이 필요합니다.

전선 굵기 선정에서 현장에서 놓치기 쉬운 부분

같은 10SQ라도 설치조건을 확인해야 한다

현장에서 전선 굵기를 이야기할 때 흔히 “10SQ면 충분하다”는 식으로 말하는 경우가 있습니다. 그러나 실제 전선 선정은 전선의 굵기 하나만으로 끝나는 작업이 아닙니다.

전선의 종류와 절연 방식, 주위 온도, 전선이 설치되는 장소, 여러 회로가 함께 배치되는지 여부 등을 확인해야 합니다. 특히 케이블트레이, 전선관 등 설치 방식에 따라 적용 조건이 달라질 수 있으므로 현장 상황을 먼저 확인해야 합니다.

또한 차단기의 정격만 보고 전선을 결정해서도 안 됩니다. 차단기는 회로를 보호하기 위한 장치이고 전선은 전류를 안전하게 전달하는 역할을 하기 때문에 차단기와 전선의 관계를 함께 검토해야 합니다.

전선 굵기를 줄이는 것은 비용보다 안전을 먼저 봐야 한다

전기공사 현장에서는 공사비나 자재비를 줄이기 위해 전선 굵기를 낮추자는 이야기가 나오는 경우가 있습니다. 특히 자재 가격이 변동하는 시기에는 이런 요구가 생길 수 있습니다.

하지만 전선 굵기는 단순한 비용 절감 항목으로 판단해서는 안 됩니다. 설계도서와 시방서에서 요구하는 사양이 있다면 먼저 그 내용을 확인하고, 변경이 필요한 경우에는 현장 책임자와 충분히 협의해야 합니다.

제가 현장에서 중요하게 생각하는 원칙도 바로 이 부분입니다. 작업자가 임의로 전선 굵기를 변경하기보다는 부하계산과 허용전류, 전압강하, 설치조건을 다시 확인하고 변경 여부를 결정해야 합니다.

전선 굵기 선정 후 최종적으로 확인할 사항

전선 굵기를 선정했다고 해서 전기공사가 끝나는 것은 아닙니다. 실제 시공 단계에서는 선정한 전선이 설계도서와 일치하는지 확인하고, 현장 여건에 맞게 시공되었는지도 확인해야 합니다.

제가 현장에서 전선과 관련된 작업을 확인할 때는 다음과 같은 순서로 생각합니다.

첫째, 어떤 부하가 연결되는지 확인합니다.

둘째, 부하계산을 통해 필요한 전류를 확인합니다.

셋째, 선정한 전선의 허용전류가 적절한지 검토합니다.

넷째, 배선거리가 길다면 전압강하를 검토합니다.

다섯째, 전선의 종류와 설치방법, 주변 조건을 확인합니다.

마지막으로 설계도서와 실제 시공 상태가 일치하는지 확인합니다.

전선 굵기 선정은 단순히 “몇 SQ를 사용할 것인가”를 결정하는 작업이 아닙니다. 부하계산, 허용전류, 전압강하, 설치조건을 함께 검토하여 안전하고 적절한 배선을 결정하는 과정이라고 이해하는 것이 중요합니다.

30년 넘게 전기공사 현장에서 작업하다 보면 빠른 시공보다 처음에 정확하게 판단하는 것이 결국 재시공과 하자를 줄이는 방법이라는 것을 많이 경험하게 됩니다. 전선 하나를 선정하더라도 계산과 기준, 현장 조건을 함께 확인하는 습관이 필요한 이유입니다.
