전기공사 현장에서 배선이 끝났는데도 조명이 어둡거나 모터가 힘없이 작동하는 경우가 있다. 차단기가 떨어지지 않고 전기도 공급되고 있는데 전기기기가 정상적으로 작동하지 않는다면 전압 상태를 확인해 볼 필요가 있다.
이때 점검해야 할 대표적인 항목이 전압강하다. 전압강하는 전선에 전류가 흐를 때 전선의 저항 등의 영향으로 전원 측보다 부하 측의 전압이 낮아지는 현상을 말한다.
저는 30년 넘게 내선 전기공사 현장에서 배선 작업과 전기설비 점검을 해왔다. 현장에서 느낀 점은 전압강하 문제가 배선이 끝난 뒤 갑자기 생기는 것이 아니라, 대부분 전선선정과 배선거리, 부하계산 단계에서부터 검토해야 한다는 것이다.
이번 글에서는 전압강하를 단순한 계산 공식으로만 설명하지 않고, 실제 전기공사 현장에서 어떤 순서로 확인하고 판단하는지 정리해 보겠다.

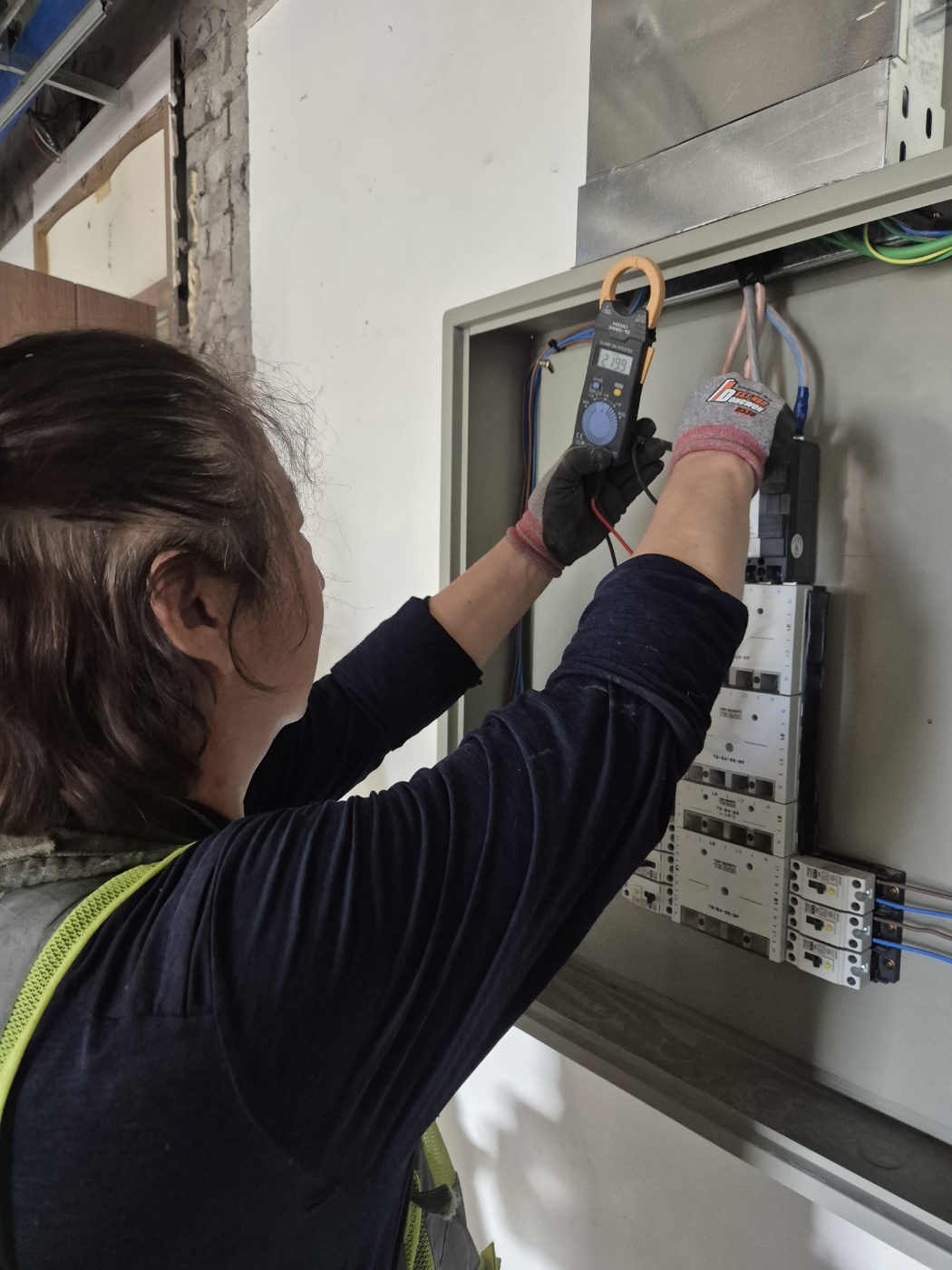

▲ 대표사진 : 배선거리와 전선규격을 확인하고 전압을 측정하는 전기공사 현장
배선거리
전압강하를 검토할 때 가장 먼저 확인할 항목은 배선거리다. 전선이 짧을 때보다 길어질수록 전선 자체의 저항이 커지고, 같은 전류가 흐르더라도 부하 측에서 측정되는 전압이 낮아질 가능성이 커진다.
배선거리를 확인할 때는 전선이 설치된 한쪽 길이만 보아서는 안 된다. 단상 회로에서는 전류가 나가는 선과 돌아오는 선을 함께 고려해야 하며, 삼상 회로 역시 회로 구성과 배선 방식에 따라 계산 조건이 달라진다.
분전반에서 멀리 떨어진 장소에 콘센트나 장비를 설치하는 경우, 도면에 표시된 거리와 실제 시공거리가 달라질 수 있다. 천장 구조물이나 다른 설비를 피해 배선하다 보면 예상보다 전선이 길어지는 경우도 있다.
따라서 전압강하를 계산하기 전에는 다음 사항을 확인하는 것이 좋다.
- 분전반에서 부하까지의 실제 배선거리
- 단상 또는 삼상 회로인지 여부
- 전선관이나 트레이의 설치 상태
- 중간 접속부와 단자대의 유무
- 모터처럼 기동전류가 발생하는 부하인지 여부
배선거리가 길어질수록 전압강하에 대한 검토도 중요해진다. 특히 공장, 창고, 상가처럼 부하가 멀리 떨어져 있는 현장에서는 시공 전에 실제 배선 경로를 확인하는 것이 좋다.
전선굵기
전선굵기는 전압강하와 밀접한 관계가 있다. 일반적으로 전선의 단면적이 커지면 전선의 저항이 작아져 같은 조건에서 전압강하를 줄이는 데 도움이 된다.
그러나 전선굵기를 크게 선택한다고 모든 문제가 해결되는 것은 아니다. 전선의 종류, 도체 재질, 설치 방법, 허용전류, 차단기와의 보호 관계 등을 함께 검토해야 한다.
현장에서 흔히 발생하는 실수는 전선의 허용전류만 확인하고 전압강하 검토를 생략하는 것이다. 허용전류는 전선이 안전하게 흘려보낼 수 있는 전류와 관련된 기준이고, 전압강하는 부하 측에 실제로 얼마의 전압이 전달되는지와 관련된 문제다.
즉, 허용전류 조건을 만족하는 전선이라도 배선거리가 지나치게 길면 전압강하 측면에서 추가 검토가 필요할 수 있다.
저는 현장에서 전선굵기를 결정할 때 먼저 부하의 종류와 정격을 확인한다. 이후 정상 운전전류를 계산하거나 측정하고, 전선의 허용전류와 배선거리, 전압강하를 차례로 검토한다.
전선굵기를 결정하는 목적은 단순히 굵은 전선을 사용하는 것이 아니다. 부하에 필요한 전력이 안정적으로 전달되도록 하고, 과열과 전압 저하를 예방하며, 전기기기가 정상적으로 운전되도록 하는 데 있다.
전압강하
전압강하는 전기공사 현장에서 눈에 잘 보이지 않는 문제 중 하나다. 전선이 끊어진 것도 아니고 차단기가 트립된 것도 아니기 때문에 전기가 공급되고 있다는 이유만으로 정상이라고 판단하기 쉽다.
하지만 부하 측 전압이 지나치게 낮아지면 조명 밝기가 떨어지거나 모터의 기동이 원활하지 않을 수 있다. 전기기기의 종류에 따라서는 오작동이나 반복 정지로 이어질 수도 있다.
전압강하를 확인할 때는 무부하 상태의 전압과 부하가 실제로 작동하는 상태의 전압을 비교하는 것이 도움이 된다. 분전반에서 측정한 전압은 정상인데 장비 단자에서 측정한 전압이 크게 낮다면 배선거리, 전선규격, 접속부, 부하전류 등을 차례로 확인해야 한다.
모터처럼 기동 순간에 큰 전류가 흐르는 장비는 정상 운전 중 전압뿐 아니라 기동 순간의 전압 변화도 살펴볼 필요가 있다. 평상시에는 문제가 없어 보여도 장비가 켜지는 순간 전압이 크게 떨어져 기동에 실패할 수 있기 때문이다.
30년 현장에서 경험한 전압 점검 사례
과거 공장 현장에서 생산설비가 간헐적으로 멈춘다는 연락을 받은 적이 있었다. 차단기가 떨어진 흔적은 없었고, 작업자가 다시 전원을 넣으면 장비가 한동안 정상적으로 작동했다.
처음에는 장비 자체의 고장 가능성도 생각했지만 전기적인 원인을 배제할 수 없었기 때문에 전원 측과 장비 측의 전압을 각각 확인했다.
확인 과정에서 대형 모터가 기동하는 순간 주변 전압이 변하는 현상이 관찰되었다. 이때 단순히 장비를 교체하는 것보다 부하의 기동 특성, 배선거리, 전선규격, 전원공급 상태를 함께 검토해야 한다고 판단했다.
이 사례에서 중요한 점은 평상시 전압만 측정해서는 문제를 발견하기 어려웠다는 것이다. 장비가 실제로 작동하는 순간, 특히 큰 부하가 기동하는 순간의 전압 상태를 확인해야 원인에 가까이 접근할 수 있었다.
현장 TIP
전압강하가 의심되는 현장에서는 다음 세 지점의 전압을 비교해 보면 좋다.
- 전원 인입부의 전압
- 분전반 차단기 2차 측 전압
- 최종 부하 단자 측 전압
각 지점의 전압을 동일한 조건에서 측정하면 어느 구간에서 전압이 낮아지는지 추적하는 데 도움이 된다.
전기 측정은 감전과 단락 위험이 있으므로 측정기와 측정 방법에 익숙한 기술자가 안전절차에 따라 실시해야 한다. 활선 측정이 필요한 경우에는 보호구와 안전장비를 갖추고, 측정기 정격과 측정범위도 확인해야 한다.
30년 현장 메모
전압강하 문제는 시공이 끝난 뒤 발견하면 보수작업이 커질 수 있다. 이미 천장 속이나 벽체 안에 전선이 매립된 상태라면 전선을 다시 교체하기 위해 마감재를 철거해야 할 수도 있다.
그래서 저는 배선하기 전에 전선이 지나갈 거리와 부하의 위치를 먼저 확인하는 편이다. 조금 번거롭더라도 시공 전에 검토하는 것이 완공 후 문제를 해결하는 것보다 훨씬 효율적이다.
전기공사는 눈에 보이는 기구만 잘 설치한다고 끝나는 것이 아니다. 보이지 않는 배선의 길이와 전선규격까지 제대로 판단해야 완성도 높은 시공이 된다.
후배 기술자에게 전하는 말
전압강하 계산을 단순히 공식 암기로만 접근하지 않았으면 한다. 공식은 계산을 위한 도구이고, 중요한 것은 그 계산이 실제 현장 조건과 맞는지 확인하는 것이다.
배선거리가 길어졌는지, 부하가 추가되었는지, 전선규격이 변경되었는지, 모터 기동 시 전압이 변하는지 등을 현장에서 직접 확인해야 한다.
특히 전선굵기를 줄여 공사비를 낮추려는 상황에서는 허용전류뿐 아니라 전압강하와 장비 운전조건까지 함께 검토해야 한다. 기술자의 판단은 공사비뿐 아니라 안전과 유지관리까지 고려해야 한다.
실제 현장 체크리스트
- □ 전원 측과 부하 측의 전압을 각각 측정했는가?
- □ 실제 배선거리를 확인했는가?
- □ 단상·삼상 회로 구성을 확인했는가?
- □ 전선의 종류와 굵기를 확인했는가?
- □ 부하전류와 전선의 허용전류를 검토했는가?
- □ 모터 등 기동전류가 큰 부하인지 확인했는가?
- □ 접속부와 단자부의 발열 또는 접촉불량을 확인했는가?
- □ 부하 운전 중 전압 변화를 확인했는가?
마무리
전압강하는 전기설비가 정상적으로 작동하는지 판단할 때 중요한 점검 항목이다.
전압강하를 줄이기 위해서는 배선거리, 전선굵기, 부하전류, 설치조건을 함께 검토해야 한다. 전선의 허용전류만 만족한다고 해서 모든 전기적 조건이 충족되는 것은 아니다.
특히 배선거리가 길거나 모터처럼 기동전류가 큰 장비를 사용하는 현장에서는 설계 단계에서부터 전압강하를 검토하고, 시공 후에는 실제 부하 운전 상태에서 전압을 측정하는 것이 좋다.
전선선정과 전압강하 검토 시에는 현재 적용되는 한국전기설비규정(KEC)과 관련 설계·시공 기준을 확인해야 한다. 전선의 허용전류, 보호장치와의 관계, 배선조건은 서로 연결되어 있으므로 한 가지 항목만 보고 결정해서는 안 된다.
30년 넘게 현장에서 일하면서 배운 교훈은 전압강하 문제는 사전에 확인할수록 해결이 쉬워진다는 것이다.
James의 한 줄 교훈
전기는 공급되는 것보다 부하에 필요한 전압이 제대로 전달되는지가 더 중요하다.
다음 회 예고
다음 제108회에서는 전압강하와 연결되는 부하계산을 다루겠습니다. 부하전류와 수용률을 어떻게 이해해야 하는지, 실제 현장에서 전기용량을 판단할 때 어떤 항목을 확인하는지 정리해 보겠습니다.
