전압불평형, 3 상전원·상전압·모터보호가 설비 수명을 좌우합니다
공장과 대형 상가, 생산시설에서 사용하는 대부분의 전기설비는 3 상전원을 사용합니다.
3 상전원은 효율이 높고 대용량 전력을 안정적으로 공급할 수 있어 산업현장에서 가장 많이 사용하는 전원 방식입니다. 하지만 세 상의 전압이 균형을 이루지 못하면 작은 차이도 모터 과열과 설비 고장으로 이어질 수 있습니다.
30년 넘게 내선 전기공사와 유지보수 현장에서 경험한 결과, 모터가 반복적으로 과열되거나 차단기가 자주 동작하는 현장의 상당수는 전압불평형이 원인이었습니다.
저는 항상 후배들에게 이렇게 말합니다.
"모터를 의심하기 전에 먼저 전압부터 측정하라."
한국전기안전공사는 산업현장의 전기설비는 정기적인 전압 측정과 이상 여부 확인을 통해 설비 고장을 예방해야 한다고 안내하고 있습니다.
(출처 : 한국전기안전공사)
3 상전원, 산업현장의 기본 전원입니다
3 상전원이란 서로 120도의 위상차를 가진 세 개의 교류 전원을 사용하는 방식입니다.
쉽게 말하면 세 개의 전기가 서로 균형을 이루며 안정적으로 설비를 운전하는 전원 방식입니다.
3 상전원의 장점은 다음과 같습니다.
- 대용량 전력 공급
- 모터 효율 향상
- 전압 안정성 확보
- 송전 손실 감소
- 산업설비 운전 최적화
하지만 한 상이라도 이상이 발생하면 전체 설비에 영향을 줄 수 있습니다.
상전압, 반드시 균형을 유지해야 합니다
상전압이란 3상 회로에서 각 상 사이 또는 각 상과 중성선 사이에 측정되는 전압을 말합니다.
쉽게 말하면 각 전선이 공급하는 전압의 크기입니다.
정상적인 상태에서는 세 상의 전압이 거의 동일해야 합니다.
다음과 같은 경우에는 전압불평형을 의심해야 합니다.
- 특정 상의 전압만 낮다.
- 특정 상의 전압만 높다.
- 상간 전압 차이가 크다.
- 부하가 한쪽 상에 집중된다.
- 모터가 평소보다 뜨겁다.
전압 차이가 작아 보여도 장시간 운전하면 모터에는 큰 부담이 됩니다.
모터보호, 전압불평형을 먼저 확인해야 합니다
모터보호란 모터를 과전류, 과열, 전압 이상 등으로부터 보호하는 모든 관리 방법을 말합니다.
쉽게 말하면 모터가 오래 안전하게 운전하도록 지켜주는 보호 시스템입니다.
전압불평형이 발생하면 모터에는 다음과 같은 현상이 나타납니다.
- 운전전류 증가
- 권선 과열
- 진동 증가
- 베어링 수명 단축
- 절연열화 가속
그래서 모터 이상이 발생하면 가장 먼저 클램프미터와 멀티미터로 전류와 전압을 함께 측정해야 합니다.
KEC에서도 전기설비의 안전 운전을 위해 전원 품질과 보호장치의 적정 유지관리를 요구하고 있습니다.
(출처 : 산업통상자원부 한국전기설비규정 KEC)
30년 현장에서 있었던 실제 사례
공장 유지보수 현장에서 대형 송풍기 모터가 자주 과열된다는 연락을 받고 점검을 실시한 적이 있었습니다.
작업자는 모터 자체의 고장을 의심하고 교체를 검토하고 있었습니다.
먼저 멀티미터로 3 상전압을 측정한 결과 두 개의 상은 정상 전압이었지만, 한 개의 상만 다른 상보다 낮게 측정되었습니다.

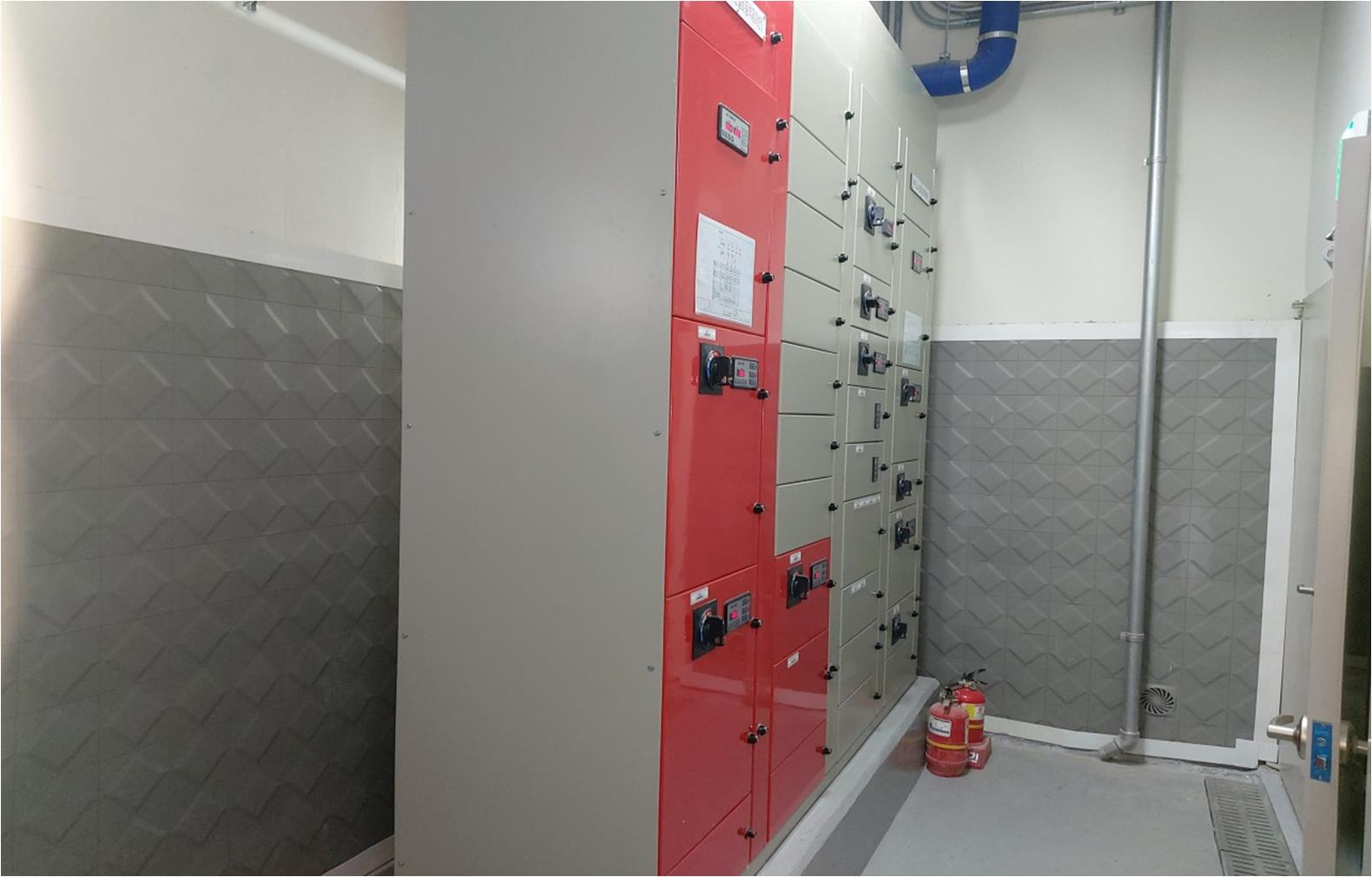

분전반까지 회로를 추적하여 확인해 보니 메인 MCCB 단자 한 곳의 체결이 느슨해져 접촉저항이 증가하고 있었고, 이로 인해 해당 상의 전압강하가 발생하고 있었습니다.
단자를 규정 토크로 다시 체결하고 열화상점검까지 실시한 후 전압을 다시 측정하니 세 상이 정상적으로 균형을 이루었습니다.
이후 모터의 운전전류도 정상으로 회복되었고 과열 현상도 사라졌습니다.
만약 전압을 측정하지 않고 모터만 교체했다면 같은 고장이 반복되었을 것입니다.
이 일을 계기로 저는 후배들에게 항상 이렇게 이야기합니다.
"모터는 결과이고, 전압은 원인인 경우가 많다."
전압불평형을 예방하는 현장 노하우
30년 동안 현장에서 꾸준히 실천해 온 방법입니다.
- 상전압 정기 측정
- 상간 전압 비교
- 부하 균등 분배
- 단자 체결 상태 확인
- 클램프미터로 상전류 측정
- 열화상카메라 활용
- MCCB 점검
- 정기 예방점검 실시
특히 여름철 냉방 부하가 증가하는 시기에는 전압과 전류를 함께 점검하면 이상을 조기에 발견할 수 있습니다.
후배 기술자들에게 전하는 말
후배들에게 가장 자주 하는 말이 있습니다.
"전압은 숫자가 아니라 설비의 건강 상태다."
좋은 기술자는 모터가 멈춘 뒤 교체하는 사람이 아니라 전압의 작은 변화를 먼저 발견하는 사람입니다.
멀티미터와 클램프미터를 항상 가까이 두고 측정하는 습관을 생활화하시기 바랍니다.
30년 동안 현장에서 가장 정확한 진단은 경험이 아니라 측정에서 시작되었습니다.
마무리
전압불평형은 작은 전압 차이로 시작되지만 장시간 방치하면 모터 과열과 설비 손상으로 이어질 수 있습니다.
전압불평형, 3상전원, 상전압, 모터보호를 정확하게 이해하고 정기적으로 측정하는 것이 안정적인 설비 운영의 기본입니다.
한국전기안전공사는 정기적인 전압 측정과 예방점검이 산업현장의 전기설비 안전성을 높이는 중요한 방법이라고 안내하고 있습니다.
(출처 : 한국전기안전공사)
또한 한국전기설비규정(KEC)은 전기설비가 정상적인 전원 조건에서 안전하게 운전될 수 있도록 유지관리할 것을 규정하고 있습니다.
(출처 : 산업통상자원부 한국전기설비규정 KEC)
30년 동안 현장에서 얻은 가장 큰 교훈은 이것입니다.
"전압의 작은 차이를 놓치지 않는 기술자가 큰 고장을 막는다."
오늘도 전압을 한 번 더 측정하고, 전류를 한 번 더 확인하며, 기본을 지키는 습관이 여러분을 더욱 신뢰받는 전기기술자로 만들어 줄 것입니다.
