절연저항 측정 (메거사용법, 측정기록, 합격기준)

jamesnamu 2026. 10. 2. 04:48

전기공사 현장에서 절연저항 측정은 시공이 제대로 되었는지 확인하는 중요한 점검 작업입니다. 전선과 전기기기의 절연 상태가 좋지 않으면 누전이나 감전 사고, 전기설비 고장으로 이어질 수 있기 때문입니다.

저는 30년 넘게 내선 전기공사 현장에서 신축 건물과 리모델링 현장을 경험하면서, 배선 작업이 끝났다고 해서 전기공사가 모두 완료된 것은 아니라는 점을 배웠습니다. 눈으로 배선 상태를 확인하는 것과 측정 장비로 전기설비의 상태를 확인하는 것은 서로 다른 과정입니다.

절연저항 측정은 단순히 측정값이 높게 나오는지 확인하는 작업이 아닙니다. 측정 전에 안전을 확보하고, 측정 대상을 올바르게 분리하며, 결과를 기록하고, 해당 설비에 적용되는 기준에 따라 판단해야 합니다.

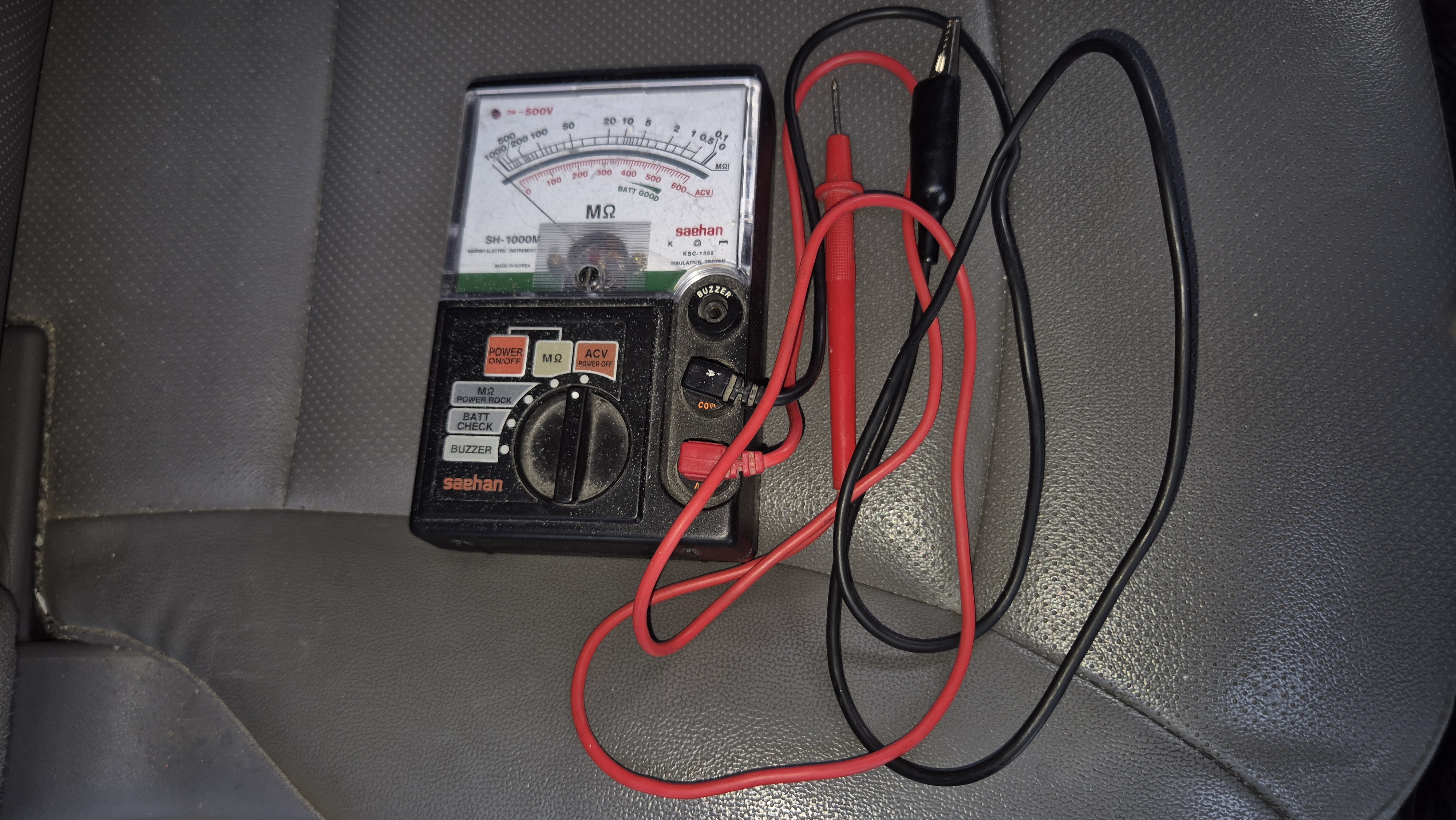

절연저항 측정에는 일반적으로 메기라고 부르는 절연저항계를 사용합니다. 절연저항계는 전기설비에 정해진 시험전압을 가해 절연 상태를 확인하는 계측기입니다. 일반적인 전압 측정과는 목적과 방법이 다르므로 사용법을 정확하게 알아야 합니다.

측정 전에는 먼저 전원을 차단하고, 다른 작업자가 임의로 전원을 투입하지 않도록 조치해야 합니다. 검전기를 이용해 무전압 상태를 확인하는 과정도 빠뜨려서는 안 됩니다. 전원을 차단했다고 생각하는 것만으로 안전이 확보되는 것은 아닙니다.

또한 측정 대상에 연결된 전자기기나 서지보호장치(SPD) 등은 시험전압에 영향을 받거나 손상될 수 있으므로 설비의 구성과 제조사 지침을 확인해야 합니다. 필요한 경우 측정 대상에서 분리한 뒤 측정해야 합니다.

시험전압은 무조건 높게 설정하는 것이 아닙니다. 전기설비의 종류와 정격, 적용 기준에 맞는 시험전압을 선택해야 합니다. 측정이 끝난 뒤에는 측정 대상에 남아 있을 수 있는 전하도 안전하게 방전해야 합니다.

현장에서는 측정값을 빨리 얻는 것보다 안전한 측정 조건을 만드는 일이 먼저입니다. 특히 여러 회로가 연결된 분전반에서는 측정 대상 회로를 정확히 구분하고, 다른 회로와 연결된 기기의 영향을 고려해야 합니다.

절연저항 측정은 전원을 차단하고 무전압 상태를 확인한 다음, 설비 구성에 맞게 측정 대상을 분리하고 진행합니다. 측정 단자와 측정 위치는 회로 방식과 설비의 종류에 따라 달라질 수 있으므로 도면과 제조사 지침을 확인해야 합니다.

측정값은 단순히 합격 또는 불합격으로만 기록하지 않는 것이 좋습니다. 측정 위치와 회로를 함께 기록해야 추후 점검이나 하자 원인 분석에 활용할 수 있습니다.

현장에서 기록하면 좋은 항목은 다음과 같습니다.

이처럼 측정기록을 남기면 준공 후 문제가 발생했을 때 이전 측정 결과와 비교할 수 있습니다. 반대로 측정값만 적어 두고 어느 회로에서 측정했는지 기록하지 않으면 나중에 자료를 활용하기 어렵습니다.

절연저항이 예상보다 낮게 나타났다면 곧바로 전선 불량이라고 단정해서는 안 됩니다. 연결된 기기의 영향, 습기, 배선 손상, 접속 상태 등 여러 가능성을 검토하고 회로를 구분해 원인을 확인해야 합니다.

관련 점검 내용을 함께 살펴보려면 다음 글도 참고할 수 있습니다.

절연저항 측정 결과를 판단할 때는 모든 전기설비에 동일한 기준을 적용해서는 안 됩니다. 설비의 종류와 사용전압, 적용되는 전기설비 기준, 설계도서 및 제조사 지침 등을 확인해야 합니다. 측정 조건이 다르면 결과를 단순 비교하기도 어렵습니다.

따라서 측정값이 특정 숫자보다 높다는 이유만으로 모든 설비가 안전하다고 단정하거나, 반대로 값이 낮다는 이유만으로 원인을 확정해서는 안 됩니다. 해당 설비에 적용되는 기준을 확인하고, 필요한 경우 회로를 분리해 재측정하거나 추가 점검을 진행해야 합니다.

준공 전에는 절연저항 측정만으로 점검을 끝내지 않는 것이 중요합니다. 배선 상태, 단자 체결, 접지 상태, 차단기와 보호장치의 적정성 등 다른 점검 항목도 함께 확인해야 합니다. 절연저항 측정은 전기설비의 안전을 확인하는 여러 절차 중 하나입니다.

관련 기준을 확인할 때는 한국전기설비규정(KEC)의 해당 조항과 한국전기안전공사에서 제공하는 공식 안내 자료를 참고하고, 현장에 적용되는 최신 기준을 확인해야 합니다.

30년 넘게 현장에서 일하며 중요하게 생각하게 된 원칙은 측정 결과를 확인하고 기록으로 남기는 것입니다. 확인하지 않은 결선은 하지 않은 것과 같다는 마음으로, 작업을 마친 뒤에도 측정과 점검을 꼼꼼하게 진행해야 합니다.

절연저항 측정은 계측기의 숫자를 읽는 것으로 끝나지 않습니다. 안전한 측정 조건, 정확한 기록, 적용 기준에 따른 판단이 함께 이루어져야 전기공사의 품질과 안전을 높일 수 있습니다.
