전기공사 현장에서 접지공사는 눈에 잘 띄지 않는 작업입니다.
전등이나 콘센트처럼 완성된 모습을 바로 확인할 수 있는 공사와 달리 접지선은 대부분 배관이나 분전반 내부에 들어가 있기 때문에 공사가 끝난 뒤에는 시공 상태를 확인하기가 쉽지 않습니다.
하지만 접지공사가 제대로 되어 있는지는 전기설비의 안전과 관련된 중요한 부분입니다.
저도 30년 넘게 내선 전기공사 현장에서 일하면서 접지공사를 할 때 단순히 접지선을 연결하는 것으로 끝내지 않고, 접지선의 상태와 접속부, 실제 연결 상태와 측정 결과까지 확인하려고 합니다.
이번 글에서는 제가 현장에서 접지공사를 점검할 때 어떤 부분을 확인하는지 실제 시공 순서를 중심으로 정리해 보겠습니다.

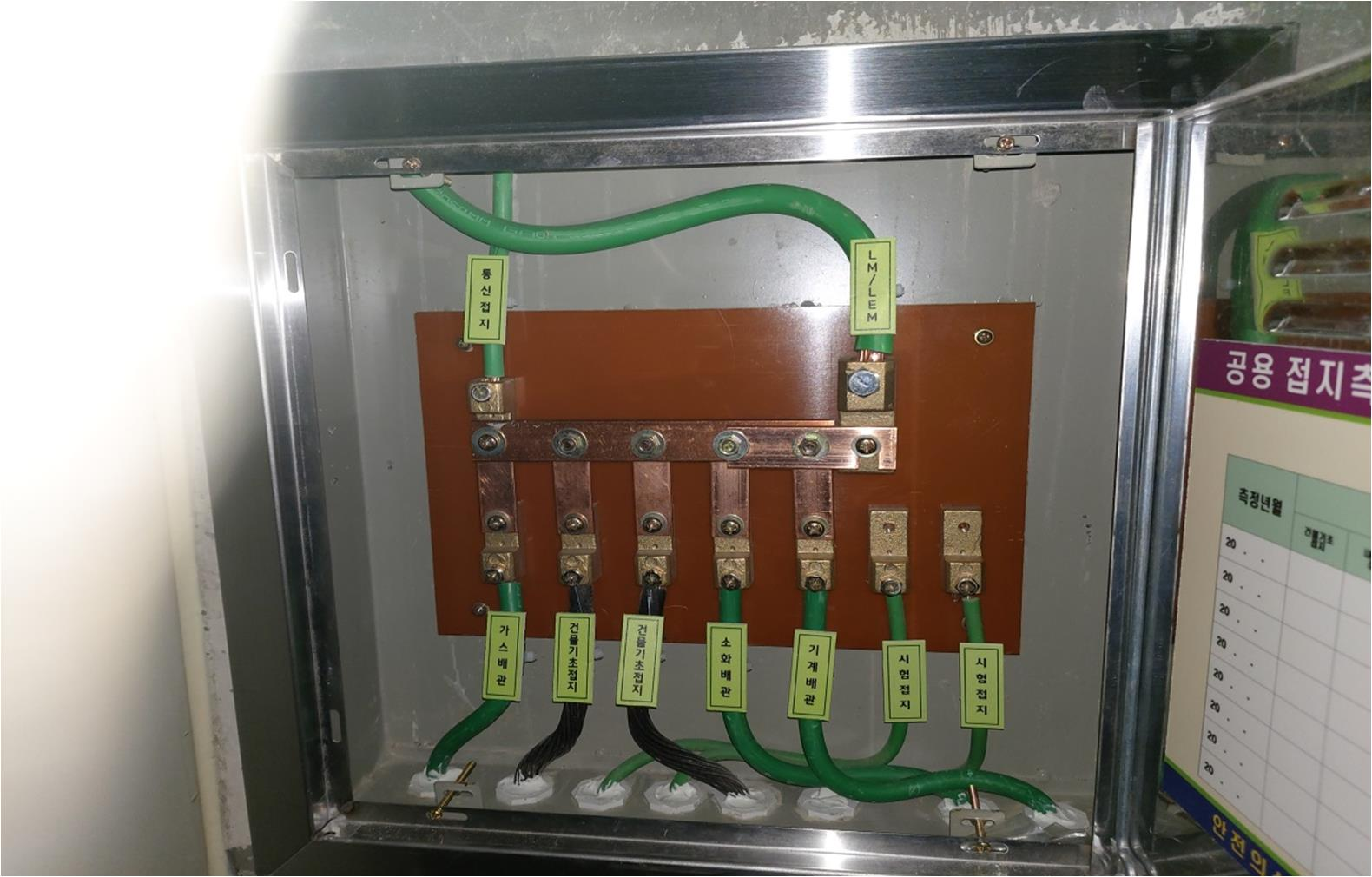

접지선
접지공사는 접지선을 연결하는 것부터 시작한다
접지공사에서 먼저 확인하는 것은 접지선이 목적에 맞게 시공되어 있는지입니다.
접지선은 전기설비의 금속 부분과 접지극 또는 접지계통을 연결하는 역할을 합니다.
따라서 접지선이 중간에서 끊어져 있거나 잘못된 곳에 연결되어 있다면 겉으로는 접지공사가 되어 있는 것처럼 보여도 실제 기능은 제대로 이루어지지 않을 수 있습니다.
현장에서는 접지선의 종류와 규격, 연결 위치를 도면과 시공 기준에 맞춰 확인해야 합니다.
특히 분전반이나 기계설비 주변에서는 여러 종류의 전선이 함께 지나가기 때문에 접지선과 다른 회로의 전선을 혼동하지 않도록 주의해야 합니다.
접지선이 제대로 연결되어 있는지 확인한다
접지선은 한쪽 끝만 확인해서는 안 됩니다.
분전반에서 접지선이 어디로 연결되어 있는지 확인하고, 반대쪽 끝이 실제 접지 대상 설비와 제대로 연결되어 있는지도 확인해야 합니다.
예를 들어 금속 외함을 가진 전기설비라면 해당 외함의 접지 연결 상태를 확인하고, 접지선이 단자에서 빠져 있거나 느슨하게 연결되어 있지는 않은지도 살펴봅니다.
공사 중 다른 작업자가 설비를 이동하거나 배관을 수정하면서 접지선을 건드리는 경우도 있기 때문에 최종 점검은 반드시 필요합니다.
접속부
접지공사에서 접속부를 중요하게 보는 이유
접지선 자체가 정상이어도 접속부가 제대로 연결되지 않으면 문제가 발생할 수 있습니다.
현장에서 접지공사를 확인할 때 저는 접지선보다 오히려 접속부를 세심하게 살펴보는 편입니다.
접지선이 단자에 제대로 물려 있는지, 단자 조임 상태는 적절한지, 접속부가 부식이나 손상의 영향을 받고 있지는 않은지 확인합니다.
특히 기계실이나 외부에 설치된 설비처럼 습기와 먼지의 영향을 받을 수 있는 장소에서는 접속부의 상태를 함께 살펴보는 것이 좋습니다.
다른 공정 때문에 접지 상태가 달라질 수도 있다
전기공사는 전기 작업자만 작업하는 현장이 아닙니다.
배관공, 설비공, 인테리어 작업자 등 여러 공정이 동시에 진행되기 때문에 전기공사가 끝난 이후에도 접지선이나 접속부가 영향을 받을 수 있습니다.
예를 들어 설비 위치가 변경되면서 접지선을 임의로 이동하거나, 천장이나 벽체 작업 과정에서 접지선이 손상될 수도 있습니다.
그래서 저는 전기공사가 끝났다는 이유만으로 접지 상태가 계속 정상이라고 생각하지 않습니다.
최종적으로 설비가 설치된 상태에서 접지 연결 상태를 다시 확인하는 것이 중요합니다.
접속부는 눈으로만 확인하지 않는다
접속부 점검은 육안으로 시작하지만 육안점검만으로 끝내서는 안 됩니다.
나사나 단자의 체결 상태를 확인하고, 필요한 경우 적절한 측정 방법을 사용해 실제 접지계통이 정상적으로 연결되어 있는지 확인해야 합니다.
특히 접지선이 연결되어 있다는 사실과 접지 기능이 정상이라는 것은 같은 의미가 아닙니다.
결국 중요한 것은 실제 시공 상태와 측정 결과를 함께 판단하는 것입니다.
측정점검
접지공사는 측정으로 확인해야 한다
접지공사에서 현장 경험이 중요한 이유 중 하나는 측정값 하나만 보고 판단하지 않아야 하기 때문입니다.
접지 관련 측정은 접지저항 등 현장과 설비의 목적에 맞는 방법으로 실시하고, 측정 전에 측정 대상과 측정 방법을 정확하게 확인해야 합니다.
측정값이 예상과 다르게 나왔다면 무조건 접지극의 문제라고 단정하지 않고 접지선의 연결 상태, 접속부, 측정 조건 등을 함께 확인해야 합니다.
측정값이 이상하면 원인부터 찾는다
예를 들어 접지 관련 측정 결과가 평소 예상했던 상태와 다르게 나왔다고 가정해 보겠습니다.
이때 바로 접지극을 다시 시공하는 것보다 먼저 측정 장비와 측정 방법을 확인하고 접지선과 접속부를 다시 살펴보는 것이 필요합니다.
접지선이 제대로 연결되어 있지 않거나 접속부에 문제가 있다면 측정 결과에도 영향을 줄 수 있기 때문입니다.
저는 현장에서 측정값이 이상하게 나오면 가장 먼저 “어디가 문제인가?”를 생각하기보다 “어디까지 정상인지”부터 구분하려고 합니다.
이렇게 하나씩 범위를 좁혀 가면 불필요하게 공사를 다시 하는 일을 줄일 수 있습니다.
측정 결과는 기록으로 남기는 것이 좋다
접지공사는 완성된 모습을 사진 한 장으로 판단하기 어려운 경우가 많습니다.
그래서 측정을 실시했다면 측정 위치와 측정 결과, 측정 날짜 등을 기록해 두는 것이 유지관리 측면에서도 도움이 됩니다.
나중에 설비에 이상이 발생했을 때 과거 측정자료가 있다면 현재 상태와 비교하면서 원인을 찾는 데 활용할 수 있기 때문입니다.
특히 신규 설치 현장이나 증설공사에서는 시공 당시의 상태를 기록해 두는 습관이 중요합니다.
접지저항 수치 하나만 보고 판단하지 않는다
접지공사에서 흔히 하는 실수 중 하나는 인터넷이나 오래된 자료에서 본 특정 숫자 하나를 모든 현장에 적용하는 것입니다.
실제 접지 관련 기준은 설비의 종류와 적용 기준, 설치 조건 등에 따라 확인해야 합니다.
따라서 현장에서 측정값이 나왔다면 그 숫자만 보고 좋다거나 나쁘다고 단정하기보다는 해당 설비에 적용되는 기준과 시공 조건을 함께 확인하는 것이 안전합니다.
전기설비의 설계와 시공, 검사 및 유지관리에 적용되는 기준은 현재 적용되는 KEC와 관련 기술기준 등을 확인하는 것이 필요합니다.
시공 후 최종 확인이 중요하다
접지공사는 접지선을 설치하고 측정했다고 끝나는 공사가 아닙니다.
분전반이나 기계설비 등 실제 전기설비가 모두 설치된 후 접지선이 제대로 연결되어 있는지 다시 확인해야 합니다.
공사 중 다른 작업자가 설비를 이동하거나 배관을 변경하면서 접지선이 빠지는 경우도 있기 때문입니다.
따라서 저는 준공이나 사용 전 최종점검 단계에서 접지선과 접속부를 다시 확인하고 필요한 측정을 실시하는 것을 중요하게 생각합니다.
제가 현장에서 확인하는 접지공사 순서
① 도면과 접지계통 확인
② 접지선 종류와 규격 확인
③ 접지선의 연결 경로 확인
④ 접지 단자와 접속부 상태 확인
⑤ 접지 대상 설비의 연결 상태 확인
⑥ 필요한 접지 관련 측정 실시
⑦ 측정 결과와 적용 기준 비교
⑧ 이상이 있으면 접지선과 접속부부터 원인 확인
⑨ 다른 공정으로 인한 손상 여부 확인
⑩ 시공 완료 후 최종 상태 재확인
30년 현장에서 느낀 접지공사의 중요성
접지공사는 공사할 때는 눈에 잘 띄지 않지만 문제가 발생했을 때 그 중요성을 알게 되는 경우가 많습니다.
그래서 접지선을 연결할 때 “연결했으니까 됐다”라고 생각하지 않고 실제로 제대로 연결되어 있는지 확인하는 과정이 필요합니다.
특히 여러 사람이 함께 작업하는 현장에서는 접지공사 역시 전기 작업자 혼자만의 문제가 아닙니다.
설비 위치가 변경되거나 금속 구조물이 추가되는 경우에는 접지 연결 상태가 달라질 수 있기 때문에 관련 작업자와 내용을 공유해야 합니다.
제가 30년 넘게 전기공사 현장에서 일하면서 느낀 것은 접지공사에서 가장 중요한 것이 특별한 기술보다 처음 시공할 때 제대로 하고, 마지막에 반드시 확인하는 습관이라는 것입니다.
현장에서 기억할 한 가지
접지공사는 보이지 않는 부분이 많기 때문에 더욱 확인해야 합니다.
접지선이 연결되어 있는지 확인하고, 접속부가 정상인지 확인하고, 필요한 측정을 실시하고, 마지막으로 실제 설비가 완성된 상태에서 다시 확인해야 합니다.
접지공사는 연결하는 것으로 끝나는 것이 아니라, 제대로 연결되었는지를 확인하는 것까지가 시공입니다.
마무리
전기공사에서 접지공사는 눈에 잘 보이지 않는다고 해서 중요하지 않은 공사가 아닙니다.
접지선의 종류와 연결 상태를 확인하고, 접속부의 체결 상태와 손상 여부를 살펴보고, 필요한 측정을 통해 실제 상태를 확인해야 합니다.
또한 측정값 하나만 보고 판단하기보다 해당 설비에 적용되는 기준과 현장 조건을 함께 살펴보는 것이 중요합니다.
특히 공사가 끝난 뒤 다른 공정에서 설비를 이동하거나 배선을 건드릴 수 있기 때문에 최종점검 단계에서 접지 상태를 다시 확인하는 것이 좋습니다.
저는 현장에서 항상 “확인하지 않은 결선은 하지 않은 것과 같다”는 생각을 중요하게 여기고 있습니다.
접지공사 역시 마찬가지입니다.
시공하고, 측정하고, 확인하는 과정까지 끝났을 때 비로소 접지공사가 제대로 마무리되었다고 생각합니다.
