조명 배선공사 (스위치결선, 3로스위치, 회로점검)

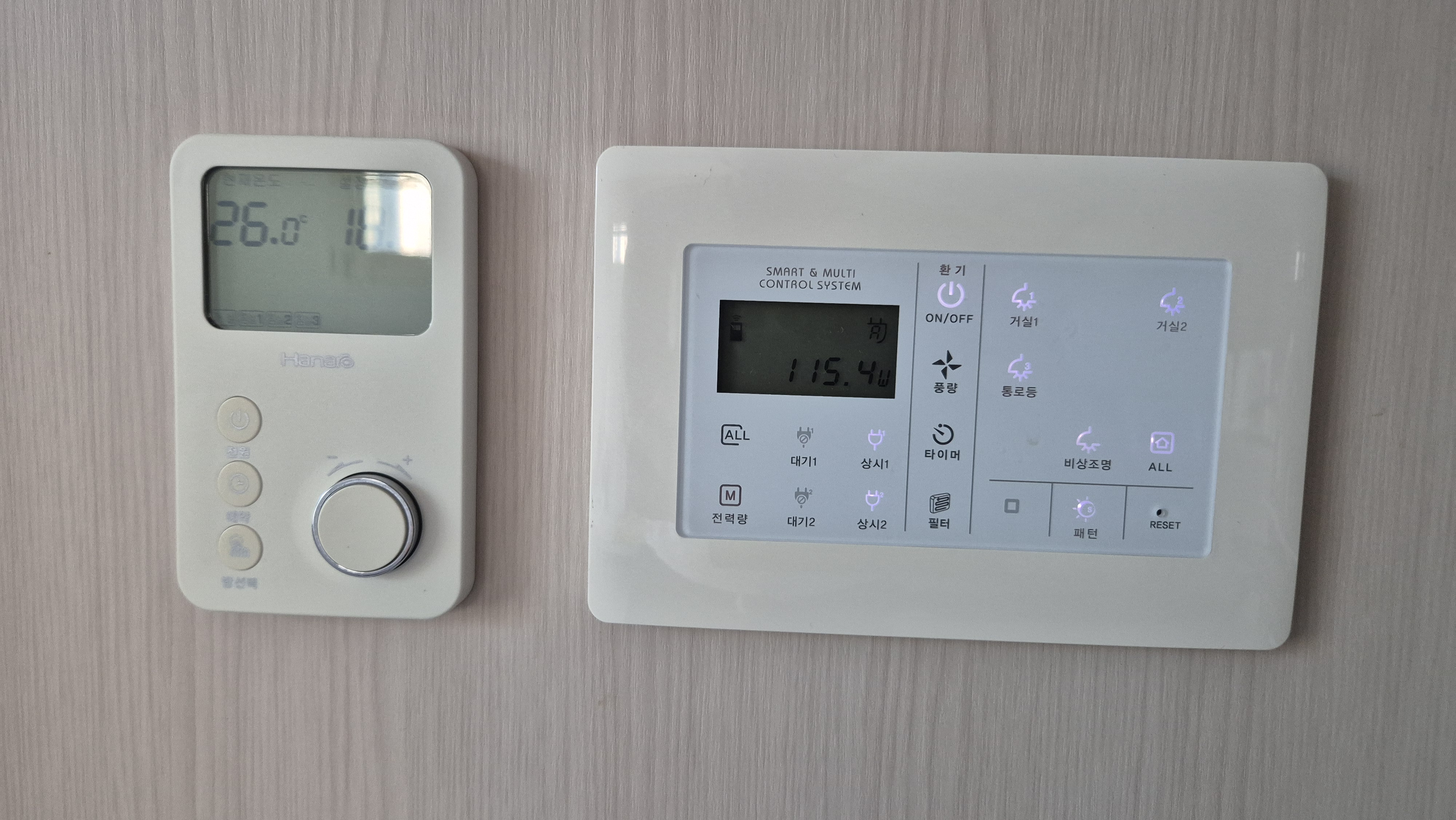

멀티스위치



건물 내부의 조명공 사는 등기구를 천장에 설치하는 작업만으로 끝나지 않습니다. 조명기구의 위치와 점등 방식에 맞게 배선을 구성하고, 스위치가 의도한 조명을 제어하는지 확인해야 합니다. 천장 내부 배선과 스위치 위치가 서로 맞지 않거나 회로 구분이 불명확하면 시공이 끝난 뒤에도 점검과 보수에 시간이 걸릴 수 있습니다.

30년 넘게 내선 전기공사 현장에서 신축과 리모델링 작업을 경험하면서 중요하게 생각한 점은 조명 배선을 설치 위치만 보고 판단하지 않는 것입니다. 도면에 표시된 조명과 스위치의 관계를 확인하고, 실제 배선이 그 계획대로 연결되었는지 점검하는 과정이 필요합니다.

조명 배선공사 (스위치결선, 3로 스위치, 회로점검)

조명기구와 스위치 위치를 먼저 확인한다

조명 배선공사는 조명기구에 전원을 공급하고 스위치 조작에 따라 점등과 소등이 이루어지도록 회로를 구성하는 작업입니다. 쉽게 말해 조명이 설치될 위치와 이를 조작할 스위치를 배선으로 연결하는 과정입니다.

작업 전에는 전기 도면에서 조명기구의 위치와 종류, 스위치 위치, 제어할 조명 그룹을 확인해야 합니다. 현장에서는 천장 구조물이나 냉난방 설비, 환기 덕트 등과 간섭이 생길 수 있으므로 천장 내부 공간도 함께 살펴보는 것이 좋습니다.

특히 복도나 거실, 사무실처럼 조명을 여러 그룹으로 나누어 사용하는 장소에서는 어떤 스위치가 어느 조명을 제어하는지 미리 확인해야 합니다. 조명기구를 설치한 뒤 제어 구성이 맞지 않는 것을 발견하면 배선 수정이나 재작업이 필요할 수 있습니다.

일반 스위치의 역할과 결선 확인

일반 조명 스위치는 조명 회로를 연결하거나 끊어 점등과 소등을 제어하는 장치입니다. 쉽게 말해 사용자가 스위치를 조작해 조명을 켜고 끌 수 있도록 하는 부품입니다.

스위치 결선은 제품의 단자 표시와 회로도에 따라 정확하게 해야 합니다. 스위치 종류에 따라 단자 구성과 연결 방식이 다를 수 있으므로 외형만 보고 전선을 연결해서는 안 됩니다.

시공할 때는 도면에 표시된 제어 방식과 실제 배선이 일치하는지 확인하고, 전선의 피복 손상이나 단자 밖으로 노출된 도체가 없는지도 살펴봐야 합니다. 스위치가 정상적으로 고정되어 있는지, 커버가 제대로 장착되었는지도 확인합니다.

3으로 스위치 배선과 조명 제어 방식

3으로 스위치는 두 위치에서 하나의 조명을 제어할 때 사용한다

3으로 스위치는 두 곳에서 같은 조명을 켜고 끌 수 있도록 구성할 때 사용하는 스위치입니다. 예를 들어 계단의 아래쪽과 위쪽, 긴 복도의 양쪽 끝처럼 서로 다른 위치에서 조명을 제어해야 하는 장소에 활용할 수 있습니다.

일반 스위치 한 개로 조명을 제어하는 회로와 달리 3으로 스위치 회로는 두 스위치 사이의 연결 관계가 중요합니다. 스위치의 단자 구성과 공통단자, 스위치 사이의 연결선을 회로도에 맞게 구분하여 결선해야 합니다.

3으로 스위치가 설치된 회로에서 조명이 예상대로 작동하지 않는다면 스위치 자체의 고장이라고 바로 단정하지 말아야 합니다. 제품의 단자 표시와 실제 배선이 일치하는지, 두 스위치 사이의 연결이 설계대로 이루어졌는지 확인해야 합니다.

스위치가 여러 개라고 배선을 임의로 연결해서는 안 된다

현장에서는 스위치가 여러 개 설치된 경우 각 스위치가 제어하는 조명 그룹을 명확하게 구분하는 것이 중요합니다. 조명 회로가 복잡해질수록 전선의 용도와 연결 위치를 정확하게 파악해야 합니다.

특히 기존 건물의 조명공사를 변경할 때는 기존 배선이 도면과 일치하는지 먼저 확인해야 합니다. 과거 공사에서 회로가 변경되었거나 배선 정보가 남아 있지 않을 수 있기 때문입니다.

전선 색상만으로 기능을 판단하거나 기존 연결 상태를 확인하지 않은 채 새 스위치를 연결하는 방식은 피해야 합니다. 회로를 확인하고 제품의 결선도를 참고하여 연결하는 것이 안전합니다.

조명 배선공사 후 점검 방법

스위치별 점등 상태를 확인한다

조명기구와 스위치 설치가 끝나면 도면에서 계획한 대로 각각의 스위치가 해당 조명을 제어하는지 확인해야 합니다. 여러 조명 그룹이 있는 경우에는 한 그룹을 켰을 때 다른 그룹이 의도치 않게 함께 점등되지 않는지도 살펴봅니다.

3으로 스위치 회로라면 두 위치의 스위치를 각각 조작해 조명이 정상적으로 켜지고 꺼지는지 확인합니다. 한쪽 스위치에서만 제어가 되거나 작동 상태가 예상과 다르다면 전원을 안전하게 차단한 후 회로와 결선을 점검해야 합니다.

조명기구와 스위치의 설치 상태를 확인한다

점등 상태뿐 아니라 조명기구의 고정 상태, 스위치의 흔들림, 커버의 조립 상태도 확인해야 합니다. 천장 내부 배선이 조명기구나 다른 설비에 눌리거나 손상될 가능성이 없는지도 살펴봅니다.

조명기구에 따라 별도의 드라이버나 전원장치가 사용될 수 있으므로 해당 제품의 설치 지침도 확인해야 합니다. 조명이 켜지지 않는다고 곧바로 배선 문제로 판단하기보다는 전원 공급 상태와 제품의 연결 조건을 함께 확인하는 것이 좋습니다.

회로 정보와 변경 사항을 기록한다

조명 회로가 여러 개 있는 현장에서는 각 스위치가 제어하는 조명 그룹을 기록해 두면 유지관리에 도움이 됩니다. 시공 중 스위치 위치나 조명 그룹이 변경되었다면 실제 시공 상태에 맞게 도면과 관련 기록을 수정해야 합니다.

이러한 기록은 준공 후 다른 작업자가 조명 회로를 점검하거나 변경할 때 중요한 참고 자료가 됩니다. 시공 당시 작업자가 알고 있는 내용이라도 기록하지 않으면 시간이 지난 뒤 정확한 회로 구성을 파악하기 어려울 수 있습니다.

전기공사에서 조명 배선은 비교적 익숙한 작업으로 여겨질 수 있지만, 익숙하다는 이유로 확인 과정을 생략해서는 안 됩니다. 조명 위치와 스위치 제어 방식, 실제 결선 상태를 대조하고 설치 후 기능을 확인해야 시공 품질을 높일 수 있습니다.

전기설비의 점검이나 결선 확인을 할 때는 먼저 전원을 차단하고 재투입 방지 조치를 해야 합니다. 무전압 상태를 적절한 측정기로 확인한 후 작업하고, 활선 측정이 필요한 경우에는 자격과 안전 절차를 갖춘 작업자가 수행해야 합니다.

조명공 사는 단순히 불이 들어오는 상태를 만드는 것에서 끝나지 않습니다. 사용자가 의도한 위치에서 조명을 편리하게 제어할 수 있고, 이후 점검과 보수도 쉽게 할 수 있도록 배선과 회로 정보를 정리하는 것까지가 완성도 높은 조명 배선공사입니다.

```
