건물 내부에 전력 케이블과 통신 배선이 많아지면 전선을 어떤 경로로 설치하고 정리할 것인지가 중요한 문제가 됩니다. 이때 사용하는 설비 중 하나가 케이블트레이입니다. 케이블트레이는 여러 케이블을 정해진 경로로 지지하고 정리하는 데 사용되며, 공장과 상가, 사무실, 대형 건축물 등 다양한 전기공사 현장에서 볼 수 있습니다.
30년 넘게 내선 전기공사 현장에서 일하면서 느낀 점은 케이블트레이 시공이 단순히 지지대를 설치하고 트레이를 연결하는 작업만은 아니라는 것입니다. 시공 공간과 케이블 경로를 미리 확인하지 않으면 다른 설비와 간섭이 생기거나, 공사가 상당히 진행된 뒤 설치 방법을 변경해야 하는 상황이 발생할 수 있습니다.
케이블트레이 시공 (지지구조, 배선정리, 공종협의)
케이블트레이 설치 경로를 먼저 확인한다

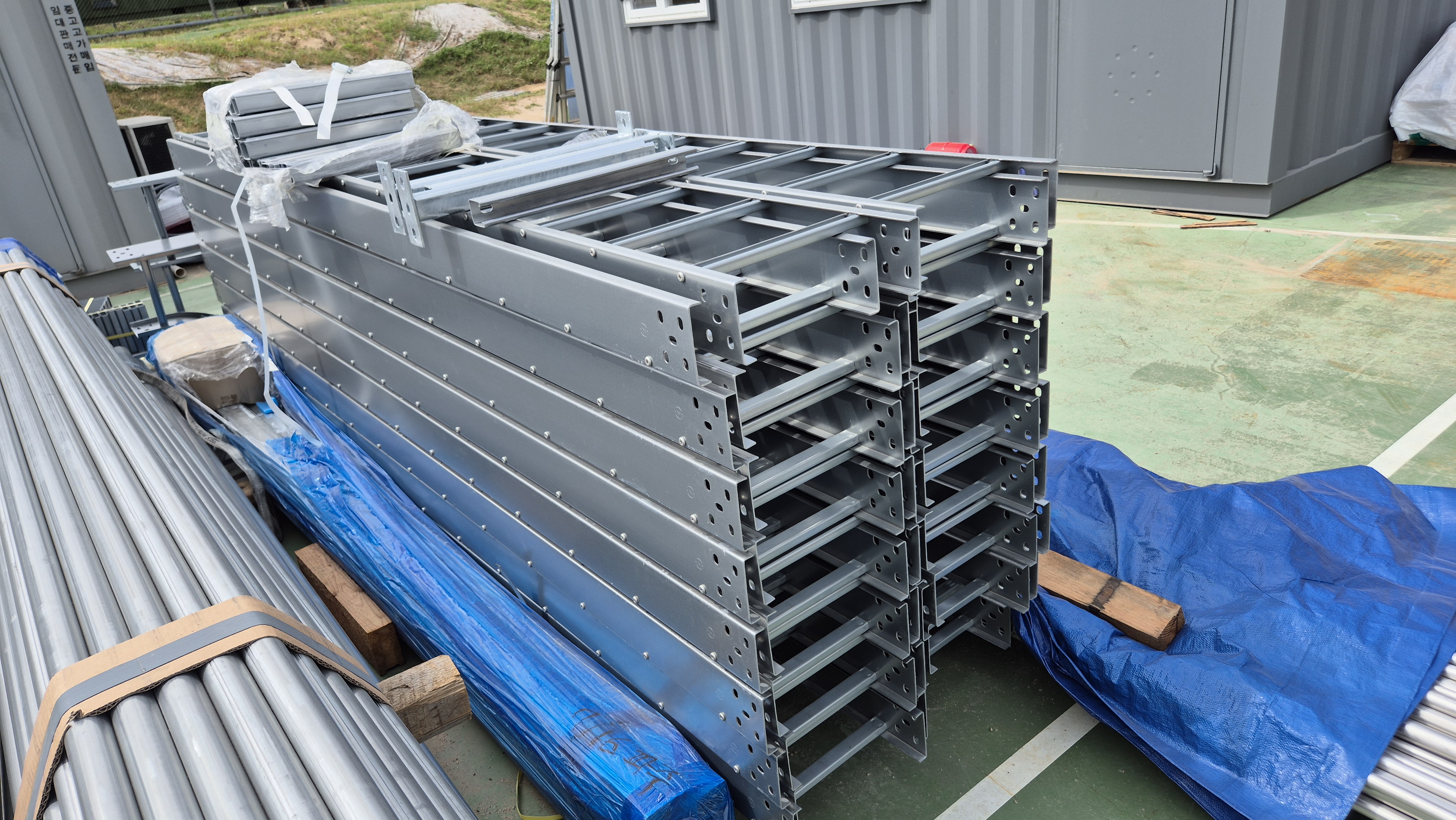

케이블트레이는 전력 케이블이나 통신 케이블 등을 지지하고 정리하기 위해 사용하는 구조물입니다. 쉽게 말해 여러 케이블이 건물 내부를 지나갈 수 있도록 정해진 경로를 만들어 주는 설비입니다.
시공 전에는 전기 도면과 현장 구조를 함께 확인해야 합니다. 트레이가 지나갈 천장 내부나 기계실, 복도 상부 등에 보와 덕트, 급수·배수 배관, 소방설비 등이 있는지 살펴봐야 합니다. 도면상으로는 공간이 충분해 보여도 실제 현장에서는 구조물이나 다른 설비 때문에 계획한 경로를 그대로 사용하기 어려울 수 있습니다.
특히 트레이 경로를 변경하면 케이블 길이와 굴곡, 지지 위치, 다른 설비와의 간격에도 영향을 줄 수 있습니다. 따라서 현장 여건과 설계도서를 대조하고 변경이 필요하면 관련 담당자와 협의한 뒤 진행하는 것이 좋습니다.
지지 구조와 고정 상태를 확인한다
트레이 지지 구조는 케이블트레이와 그 위에 설치되는 케이블의 하중을 지탱하는 구조입니다. 쉽게 말해 트레이가 처지거나 흔들리지 않도록 건축 구조물 등에 적절하게 고정하는 부분입니다.
지지 구조를 계획할 때는 트레이 종류와 폭, 케이블의 예상 하중, 설치 방향, 제조사의 설치 지침 등을 검토해야 합니다. 지지 간격을 임의로 정하기보다는 제품의 허용 조건과 설계 요구사항에 맞춰 시공해야 합니다.
트레이를 설치한 후에는 지지대의 고정 상태와 연결부의 체결 상태, 트레이의 변형 여부를 확인합니다. 케이블이 추가되거나 설치 조건이 바뀌면 하중 조건도 달라질 수 있으므로, 나중에 케이블을 더 설치할 계획이 있는 경우에는 처음부터 관련 사항을 검토하는 것이 바람직합니다.
케이블트레이 배선정리와 다른 공종의 간섭
케이블 경로와 다른 설비의 위치를 조정한다
공종 간섭은 서로 다른 공사 분야의 설비가 같은 공간을 사용하면서 설치 경로나 작업 공간이 겹치는 상황을 말합니다. 쉽게 말해 전기 트레이가 지나가야 할 자리에 덕트나 배관이 설치되어 계획한 경로를 사용할 수 없는 경우입니다.
현장에서는 전기공사만 따로 진행되는 것이 아닙니다. 건축과 기계설비, 소방, 통신 등 여러 공종이 동시에 작업하므로 각 설비의 설치 위치와 작업 순서를 조정하는 과정이 필요합니다.
트레이를 설치하기 전에 다른 공종의 도면을 확인하고, 실제 설치 위치에서 간섭이 예상되면 현장 담당자와 협의해야 합니다. 임의로 트레이를 낮추거나 경로를 바꾸면 점검 공간이 부족해지거나 이후 케이블 설치 작업에 문제가 생길 수 있습니다.
액세스플로어 하부 공간이 부족했던 현장 사례
실제 현장에서 액세스플로어 하부에 전기와 통신 배선을 설치해야 하는 작업을 진행한 적이 있습니다. 당시 건축 측에서는 바닥 공사가 완료되었다고 판단했지만, 전기와 통신 케이블트레이를 설치하려면 하부 공간이 충분한지 확인할 필요가 있었습니다.
현장 조건을 확인해 보니 일부 구간의 바닥 하부 공간이 계획한 트레이 설치 높이에 미치지 못했습니다. 처음에는 한쪽 구간을 기준으로 공간을 확보했지만, 바닥면의 높이가 일정하지 않아 전체 경로에서 필요한 공간이 확보되는지 확인해야 하는 상황이었습니다.
이 문제는 트레이 작업만으로 해결할 수 있는 문제가 아니었습니다. 바닥 높이를 조정할 것인지, 기존 바닥 구조를 변경할 것인지, 아니면 배선 방식을 바꿀 것인지 여러 담당자가 함께 검토해야 했습니다.
관련 담당자와 현장 책임자가 협의한 결과, 해당 구간은 케이블트레이 대신 가요금속관을 사용하는 방향으로 변경했습니다. 이 사례에서 중요했던 점은 한 구간의 공간만 확인하고 전체 경로가 확보되었다고 판단해서는 안 된다는 것이었습니다.
이처럼 케이블트레이 시공에서는 실제 공간을 여러 지점에서 확인하고, 다른 공종과 설치 조건을 조기에 협의하는 것이 재시공을 줄이는 데 도움이 됩니다. 다만 배선 방식을 변경할 때는 해당 장소의 환경과 케이블 조건, 적용 기준에 적합한지 별도로 검토해야 합니다.
케이블을 설치한 뒤 정리 상태를 확인한다
케이블 배선정리는 설치된 케이블을 정해진 경로에 따라 정돈하고, 추후 점검과 유지관리가 가능하도록 정리하는 작업입니다. 쉽게 말해 케이블이 무질서하게 얽히지 않도록 경로와 배치를 관리하는 것입니다.
케이블을 트레이에 설치할 때는 케이블 종류와 설치 조건에 맞는 방법을 사용하고, 지나치게 강하게 묶거나 무리하게 꺾지 않도록 주의해야 합니다. 케이블의 최소 굴곡 반경과 허용 하중 등은 해당 케이블과 트레이의 제조사 지침을 확인해야 합니다.
전력 케이블과 통신 케이블 등 서로 다른 설비를 함께 설치하는 경우에는 설계와 적용 기준에 따른 분리 및 배치 조건을 확인해야 합니다. 단순히 공간이 남는다는 이유만으로 모든 케이블을 한곳에 모아 설치해서는 안 됩니다.
케이블트레이 시공 후 확인해야 할 사항
고정 상태와 연결부를 확인한다
시공을 마친 뒤에는 트레이의 연결부가 적절하게 체결되어 있는지, 지지대가 견고하게 고정되어 있는지, 트레이에 변형이나 손상이 없는지 확인합니다. 건축 구조물에 고정하는 부분도 설계와 시공 조건에 맞는지 살펴봐야 합니다.
케이블 손상과 배선 경로를 확인한다
케이블 설치가 끝나면 외피 손상이나 과도한 굴곡, 무리한 당김 흔적이 없는지 확인합니다. 트레이 경로가 다른 설비의 점검이나 유지관리를 방해하지 않는지도 살펴보는 것이 좋습니다.
변경된 경로와 시공 내용을 기록한다
현장에서는 설계도면과 실제 시공 경로가 달라지는 경우가 있습니다. 이때 변경된 사항을 기록하지 않으면 준공 후 케이블 경로를 찾거나 추가 배선을 진행할 때 어려움이 생길 수 있습니다.
따라서 트레이 경로와 배선 방식이 변경되었다면 관련 담당자와 협의한 내용을 정리하고, 준공도면과 현장 기록에도 실제 시공 상태가 반영되도록 해야 합니다.
케이블트레이 시공은 케이블을 정리하는 작업인 동시에 여러 설비가 함께 사용하는 공간을 조정하는 작업입니다. 설치 경로와 지지 구조를 미리 확인하고, 다른 공종과 충분히 협의하며, 시공 후에는 고정 상태와 케이블 배치를 점검해야 합니다.
현장에서는 작업을 시작하기 전에 공간을 확인하는 과정이 번거롭게 느껴질 수 있습니다. 하지만 전체 경로를 확인하지 않고 공사를 진행하면 뒤늦게 배선 방식을 바꾸거나 이미 설치한 설비를 다시 손봐야 할 수 있습니다. 처음부터 현장 조건을 확인하고 필요한 사항을 협의하는 것이 결국 작업 품질과 공정 관리에 도움이 됩니다.
