건물 내부의 콘센트는 전기기기를 사용하는 가장 기본적인 설비입니다. 겉으로 보기에는 벽면에 콘센트를 설치하고 전선을 연결하면 작업이 끝나는 것처럼 보이지만, 실제 전기공사에서는 회로 구성과 전선 연결, 접지, 설치 위치까지 함께 확인해야 합니다.
30년 넘게 내선 전기공사 현장에서 신축과 리모델링 작업을 경험하면서 중요하게 생각한 부분은 콘센트가 설치된 모습만 보고 시공 상태를 판단해서는 안 된다는 것입니다. 외관이 깔끔하더라도 회로 구분이나 접지 연결, 단자 체결 상태가 적절하지 않다면 사용 중 문제가 발생할 수 있습니다.
콘센트 배선공사 (전선결선, 접지, 회로구성)
콘센트 설치 위치와 사용 용도를 먼저 확인한다
콘센트 배선공사는 전원을 필요한 위치까지 공급하고 콘센트를 통해 전기기기를 사용할 수 있도록 회로를 구성하는 작업입니다. 쉽게 말하면 전원에서 콘센트까지 전기를 안전하게 전달할 수 있도록 배선과 접속을 완성하는 과정입니다.
작업을 시작하기 전에는 전기 도면과 현장 설치 위치를 확인해야 합니다. 가구나 붙박이장, 주방 설비, 문과 같은 구조물에 가려지지 않는지 살펴보고, 실제 사용할 전기기기의 위치와도 맞는지 확인하는 것이 좋습니다.
신축 현장에서는 콘센트 위치가 도면에 표시되어 있더라도 다른 공종의 배관이나 설비와 간섭이 생길 수 있습니다. 위치 변경이 필요하다면 임의로 이동하기보다 관련 담당자와 협의하고 변경 사항을 기록하는 것이 바람직합니다.
전선결선은 단자와 전선 규격에 맞게 작업한다
전선결선은 전선을 콘센트의 지정된 단자에 연결하는 작업입니다. 쉽게 말하면 전원선과 접지선 등을 각자의 역할에 맞는 위치에 접속하는 과정입니다.
콘센트에 전선을 연결할 때는 제품에 표시된 단자 구분과 제조사의 결선 지침을 확인해야 합니다. 전선의 피복을 벗기는 길이가 적절한지, 도체가 단자 밖으로 노출되지 않는지, 전선이 확실하게 고정되었는지 확인해야 합니다.
전선을 단자에 제대로 고정하지 않으면 접촉 불량이 발생할 수 있습니다. 접촉 불량은 연결부의 발열이나 기기 오작동으로 이어질 수 있으므로 결선 후에는 제품에서 정한 방법에 따라 접속 상태를 확인해야 합니다.
또한 전선 색상만 보고 기능을 단정해서는 안 됩니다. 기존 설비를 보수하거나 증설하는 경우에는 도면과 회로 정보, 필요한 측정을 통해 각 전선의 역할을 확인해야 합니다.
콘센트 접지와 회로 구성에서 주의할 점
접지선은 보호 기능을 위해 정확하게 연결한다
접지는 전기설비의 노출된 도전성 부분 등에 고장으로 전압이 나타나는 상황에서 감전 위험을 줄이고 보호장치가 적절하게 동작하도록 돕는 안전 조치입니다. 쉽게 말하면 전기기기에 문제가 생겼을 때 사람을 위험한 전류로부터 보호하기 위한 중요한 설비입니다.
접지형 콘센트를 설치할 때는 접지 단자가 있는지 확인하는 것만으로 충분하지 않습니다. 해당 회로의 보호도체가 올바르게 연결되어 있는지, 접속 상태가 적절한지 확인해야 합니다.
특히 기존 건물의 콘센트를 교체하거나 오래된 배선을 보수하는 경우에는 접지선이 실제로 연결되어 있는지 확인해야 합니다. 접지 단자가 있는 콘센트로 교체했다고 해서 건물의 접지 설비까지 정상적으로 갖춰졌다고 단정할 수는 없습니다.
접지선은 중성선과 같은 것으로 취급해서는 안 됩니다. 두 도체는 기능이 다르므로 임의로 서로 연결하거나 대체하지 말고, 설계와 적용 기준에 맞게 시공해야 합니다.
콘센트 회로는 부하와 사용 조건에 맞게 구성한다
회로 구성은 어떤 콘센트들을 하나의 분기회로로 연결할 것인지 결정하는 과정입니다. 쉽게 말하면 어느 콘센트가 같은 회로에 속하고 어떤 차단기의 보호를 받는지 정하는 것입니다.
콘센트 회로를 구성할 때는 연결될 전기기기의 종류와 부하, 예상 사용 조건을 고려해야 합니다. 전열기나 전력 소비가 큰 기기가 연결되는 장소라면 해당 부하에 적합한 회로 설계가 되어 있는지 확인해야 합니다.
콘센트의 개수만으로 회로의 안전성을 판단해서는 안 됩니다. 같은 수의 콘센트가 설치되어 있어도 실제로 연결되는 기기의 소비전력과 동시 사용 조건에 따라 부하가 달라질 수 있기 때문입니다.
따라서 회로를 추가하거나 기존 콘센트에서 전원을 분기할 때는 설계도서와 전선의 허용전류, 차단기 정격, 설치 조건 등을 함께 검토해야 합니다. 기존 회로에 콘센트를 추가할 수 있는지는 현장 상태를 확인한 뒤 판단해야 합니다.
콘센트 설치 후 확인해야 할 사항
고정 상태와 외관을 확인한다

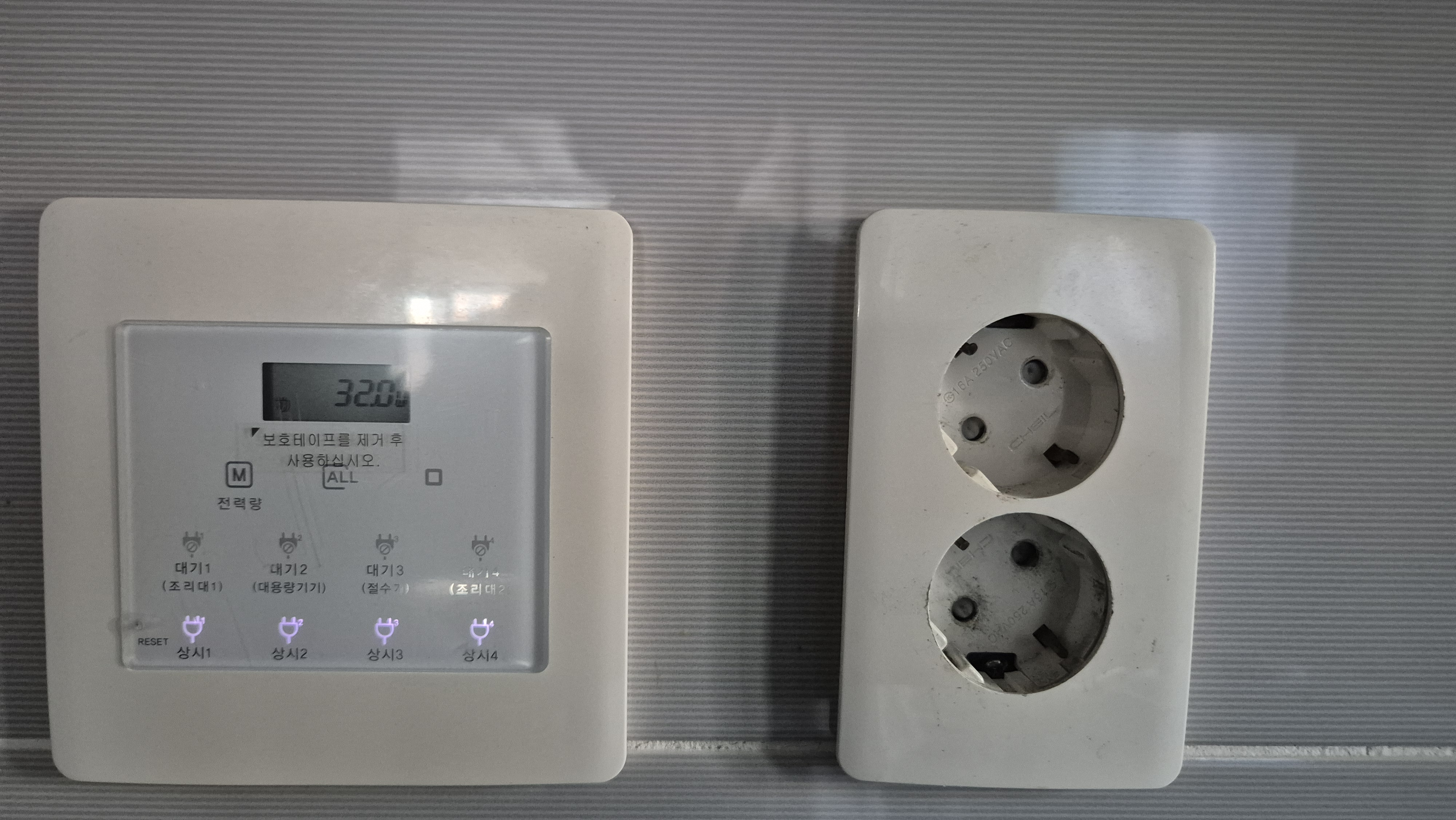

콘센트 설치를 마친 후에는 본체가 벽면에 견고하게 고정되어 있는지, 커버가 정상적으로 장착되었는지, 콘센트 주변에 틈이나 손상은 없는지 확인합니다.
콘센트가 벽면에서 흔들리거나 전선이 무리하게 눌려 있다면 단순히 외관만 정리하고 마무리해서는 안 됩니다. 설치함 내부의 공간과 전선 정리 상태를 확인하고 필요한 조치를 해야 합니다.
회로 표시와 접속 상태를 점검한다
여러 콘센트 회로가 있는 현장에서는 각 회로의 용도와 분전반 차단기 정보가 서로 일치하는지 확인하는 것이 좋습니다. 회로명이 정확하게 기록되어 있으면 추후 고장 점검이나 보수 작업에서 불필요한 시간을 줄일 수 있습니다.
또한 전선이 단자에 적절하게 연결되었는지, 접지선이 올바르게 접속되었는지, 결선 과정에서 전선이나 절연물이 손상되지 않았는지 점검해야 합니다.
필요한 전기적 시험을 실시한다
콘센트 회로 시공 후에는 작업 범위와 적용 기준에 따라 필요한 전기적 점검과 시험을 실시해야 합니다. 회로의 연속성, 접지 상태, 절연 상태 및 적절한 기능 여부 등을 해당 설비에 맞는 절차로 확인합니다.
전기적 점검은 감전이나 단락 위험이 있으므로 작업 전 전원 차단과 재투입 방지 조치를 확인해야 합니다. 활선 측정이 필요한 경우에는 자격과 적절한 측정 장비, 안전 작업 절차를 갖춘 작업자가 수행해야 합니다.
콘센트 배선공사는 단순히 전선을 연결하고 커버를 닫는 작업이 아닙니다. 설치 위치 확인부터 전선결선, 접지, 회로 구성, 시공 후 점검까지 각 단계가 제대로 이루어져야 안전하게 사용할 수 있습니다.
현장에서는 작업 속도도 중요하지만, 연결한 전선의 역할과 회로의 보호 조건을 확인하는 과정이 빠져서는 안 됩니다. 특히 접지와 결선 상태는 외관만으로 판단하기 어려우므로 도면과 제품 지침, 필요한 측정 결과를 바탕으로 확인해야 합니다.
작업을 마친 뒤 다른 사람이 점검하더라도 회로를 쉽게 파악할 수 있도록 회로 정보를 정리하고 시공 상태를 확인하는 것, 그것이 콘센트 배선공사의 완성도를 높이는 기본이라고 생각합니다.
```
