전기공사 현장에서는 도면대로 시공하려고 해도 실제 작업 공간이 부족해 계획을 변경해야 하는 경우가 있습니다. 특히 액세스플로어 하부처럼 공간이 제한된 곳에서는 케이블트레이의 높이와 배선 경로, 다른 설비와의 간섭까지 함께 검토해야 합니다.
저는 30년 넘게 내선 전기공사 현장에서 신축공사와 리모델링, 공장과 상업시설 등 다양한 현장을 경험했습니다. 그동안 느낀 점은 도면을 확인하는 것만으로 현장 문제가 모두 해결되지는 않는다는 것입니다. 실제 시공 공간을 확인하고, 문제가 발견되면 관계자와 협의해 적절한 대안을 찾는 과정이 중요합니다.
이번 글에서는 액세스플로어 하부 공간이 부족해 케이블트레이 시공 계획을 변경했던 실제 사례를 소개합니다. 현장에서 확인한 치수와 시공 방법을 변경하기까지의 판단 과정을 중심으로 살펴보겠습니다.
액세스플로어 하부 공간과 케이블트레이 시공 문제
현장에서 전기 배선 경로를 검토하던 중 액세스플로어 하부 공간이 계획한 케이블트레이를 설치하기에 충분하지 않은 문제가 발생했습니다. 액세스플로어는 바닥 아래에 공간을 확보해 전선이나 통신 케이블 등을 배치할 수 있도록 만든 이중 바닥 구조입니다.
당시 현장에서는 배선 작업에 필요한 하부 공간을 약 120mm로 예상하고 있었습니다. 계획한 케이블트레이의 높이는 100mm였지만, 실제 바닥 하부를 확인하니 일부 구간의 공간은 약 90mm에 불과했습니다. 트레이 높이만 고려하더라도 설치가 어려운 구간이 있었던 것입니다.
케이블트레이는 여러 케이블을 정리해 지지하는 구조물입니다. 설치할 때는 트레이 자체의 크기만 보는 것이 아니라 지지 방식, 고정 공간, 케이블을 넣고 정리할 작업 공간, 주변 설비와의 간섭도 고려해야 합니다. 따라서 하부 공간이 트레이 높이보다 작거나 여유가 부족하면 현장에서 시공이 어려워질 수 있습니다.
이번 문제는 단순히 트레이가 들어가지 않는다는 데서 끝나지 않았습니다. 일부 구간만 공간이 부족하더라도 전체 배선 경로를 다시 검토해야 했습니다. 무리하게 트레이를 설치하면 고정 상태가 불량해지거나 배선 작업과 유지보수가 어려워질 수 있기 때문입니다.
현장에서는 한쪽 구간의 공간이 확보되었다고 해서 전체 구간이 동일하다고 판단해서는 안 됩니다. 바닥 높이와 하부 구조가 일정하지 않을 수 있으므로, 배선 경로 전체의 실제 공간을 확인하는 과정이 필요합니다.
현장 확인과 관계자 협의로 시공 방법 변경
문제를 해결하기 위해서는 먼저 실제 공간이 얼마나 확보되는지 확인하고, 기존 시공 계획을 그대로 적용할 수 있는지 판단해야 했습니다. 당시에는 일부 구간의 하부 공간이 약 90mm로 확인되어 높이 100mm의 케이블트레이를 계획대로 설치하기 어려웠습니다.
이때 중요한 것은 현장에서 임의로 시공 방법을 바꾸는 것이 아니라, 문제의 원인과 변경 필요성을 관계자에게 설명하고 협의하는 것입니다. 시공 방식이 달라지면 배선의 지지 방법과 보호 방식, 유지보수 조건도 함께 달라질 수 있기 때문입니다.

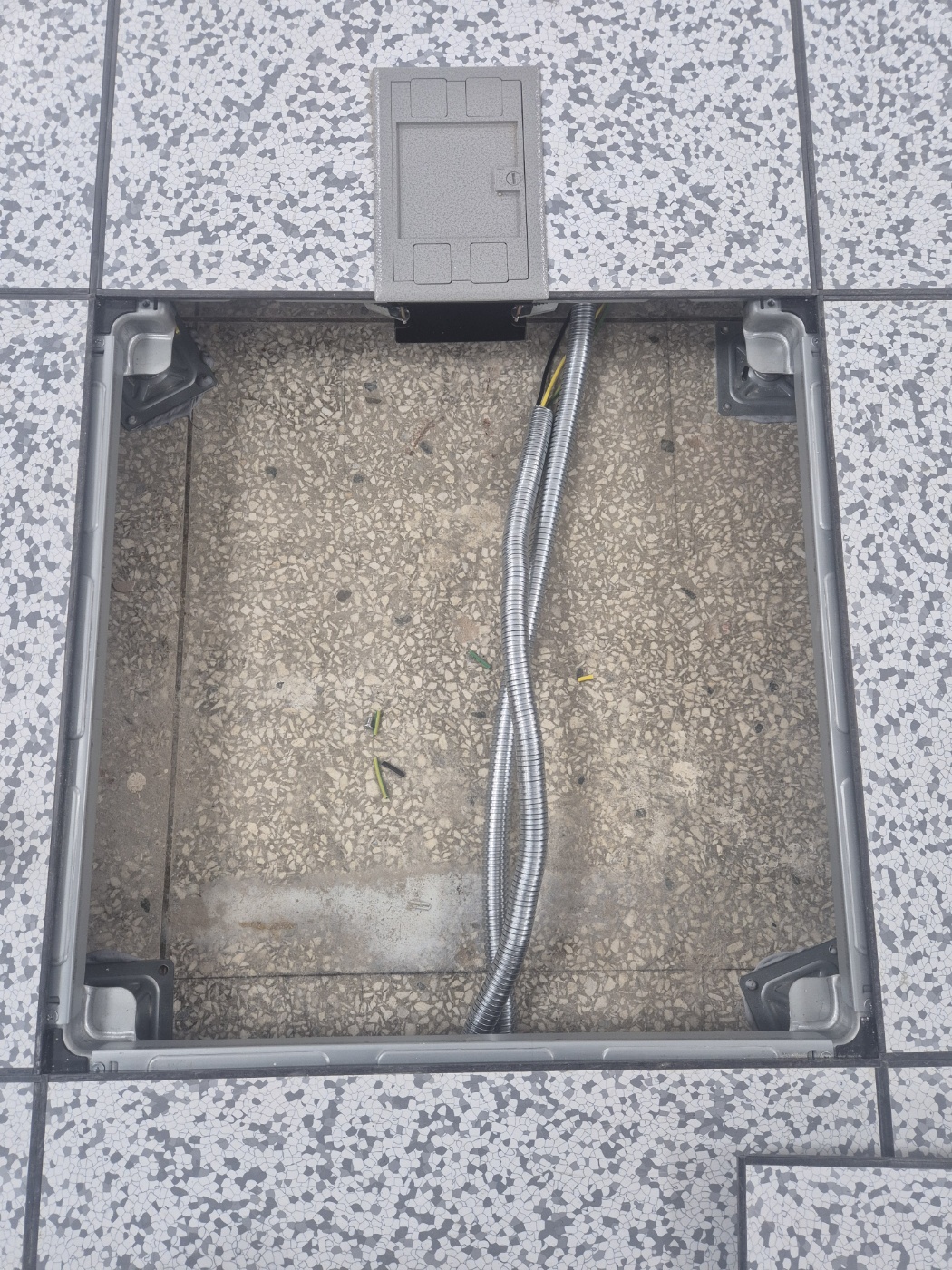

현장 상황을 공유하고 담당자 및 감독자와 협의한 결과, 기존 케이블트레이 대신 가요전선관을 사용하는 방향으로 변경했습니다. 가요전선관은 구부리기 쉬운 전선 보호용 관으로, 경로에 굴곡이 있거나 설치 공간이 제한된 곳에서 배선 경로를 구성할 때 활용할 수 있습니다.
다만 가요전선관으로 변경한다고 해서 모든 공간 문제가 자동으로 해결되는 것은 아닙니다. 전선관의 종류와 크기, 수용할 전선의 수, 굴곡 조건, 고정 방법, 전선의 인입과 교체 가능성 등을 함께 검토해야 합니다. 현장 조건과 적용 기준에 맞는 시공인지 확인하는 절차도 필요합니다.
이번 사례에서 중요했던 것은 특정 자재가 무조건 더 좋다는 판단이 아니었습니다. 실제 공간과 시공 조건을 확인한 뒤, 기존 계획의 문제점을 설명하고 관계자와 협의해 대안을 결정했다는 점입니다.
케이블트레이 시공을 검토할 때는 트레이 크기와 지지 방식, 배선 경로를 함께 살펴야 합니다. 관련 내용을 확인하려면 아래 글도 참고할 수 있습니다.
전기공사 현장 문제해결에서 얻은 교훈
이번 경험을 통해 다시 확인한 것은 시공 전 검토와 실제 현장 확인이 함께 이루어져야 한다는 점입니다. 도면에 표시된 공간이 충분해 보이더라도 현장의 바닥 높이와 구조물 상태에 따라 실제 설치 가능한 공간은 달라질 수 있습니다.
특히 액세스플로어 하부처럼 공간이 제한된 곳에서는 한 지점만 확인해서는 안 됩니다. 배선 경로 전체를 살펴 가장 좁은 구간을 확인하고, 트레이와 전선관의 설치 가능 여부를 검토해야 합니다. 작업을 시작한 뒤 문제가 드러나면 자재와 작업 일정에 영향을 줄 수 있으므로, 가능한 한 시공 전에 문제를 발견하는 것이 좋습니다.
또한 시공 방법을 변경할 때는 전기공사 담당자끼리만 결정하기보다 현장 책임자와 관련 공종 담당자에게 변경 이유를 설명하고 협의해야 합니다. 작업 공간은 전기공사뿐 아니라 건축 구조와 다른 설비의 배치에도 영향을 받기 때문입니다.
변경된 시공 방법은 단순히 설치할 수 있는지만 확인해서는 안 됩니다. 전선 보호와 지지 상태, 배선의 정리, 점검과 유지보수 가능성까지 검토해야 합니다. 필요한 경우 변경 사항을 도면이나 현장 기록에 반영해 추후 작업자가 배선 경로를 이해할 수 있도록 해야 합니다.
전기공사 현장 문제해결은 문제가 발생했을 때 무조건 작업을 강행하거나 즉시 자재를 바꾸는 일이 아닙니다. 실제 조건을 확인하고, 문제의 원인을 설명하며, 여러 대안을 비교하고, 관계자와 협의해 적절한 방법을 선택하는 과정입니다.
30년 넘게 현장에서 일하며 배운 원칙은 작업 속도보다 시공 조건을 정확하게 확인하는 것이 먼저라는 점입니다. 처음 계획한 방법이 현장에 맞지 않는다면 그 사실을 인정하고, 안전과 시공 품질을 고려한 대안을 찾아야 합니다.
액세스플로어 하부 공간 부족 사례는 작은 치수 차이도 실제 시공 방법을 바꿀 수 있다는 것을 보여줍니다. 현장을 직접 확인하고 관계자와 소통하는 과정이 결국 전기공사의 품질과 유지관리 편의성을 높이는 데 도움이 됩니다.
