배선용 차단기, 과부하, 차단기선정을 정확히 이해해야 안전한 전기설비를 만들 수 있습니다.
오늘의 현장
얼마 전 상가 건물에서 "메인 차단기가 자꾸 떨어집니다."라는 연락을 받고 현장을 방문했습니다.
처음에는 분기 누전차단기 하나가 동작한 것으로 생각하고 예비 차단기를 준비해 갔습니다.
하지만 현장에 도착하여 확인해 보니 실제로 동작한 것은 메인 MCCB 70AT였습니다.
우선 전력분석기를 이용하여 메인 부하전류를 측정했습니다.
측정 결과는 약 68A~72A를 반복하고 있었습니다.
차단기가 떨어질 당시에는 일부 에어컨과 환기설비를 정지시킨 상태였기 때문에 평상시에는 이보다 더 높은 부하가 발생하고 있었습니다.
배선을 확인해 보니 메인 인입선은 CV 10SQ였습니다.
상가 사장님과 건물 관리인에게 현재 상태를 설명드렸습니다.
"차단기가 고장 난 것이 아니라 정상적으로 과부하를 보호하고 있습니다."
지속적으로 허용전류를 초과하면 전선의 온도가 상승하고 절연이 열화 되어 결국 화재로 이어질 수 있는 매우 위험한 상황이었습니다.
협의 끝에 메인 MCCB를 100A로 교체하고 인입 케이블도 CV 16SQ로 함께 교체하기로 결정했습니다.
공사를 완료한 후 다시 전력분석기로 측정하니 최대전류는 안정적으로 유지되었고 이후 같은 민원은 발생하지 않았습니다.
배선용 차단기, 과부하, 차단기선정을 정확히 이해해야 합니다.

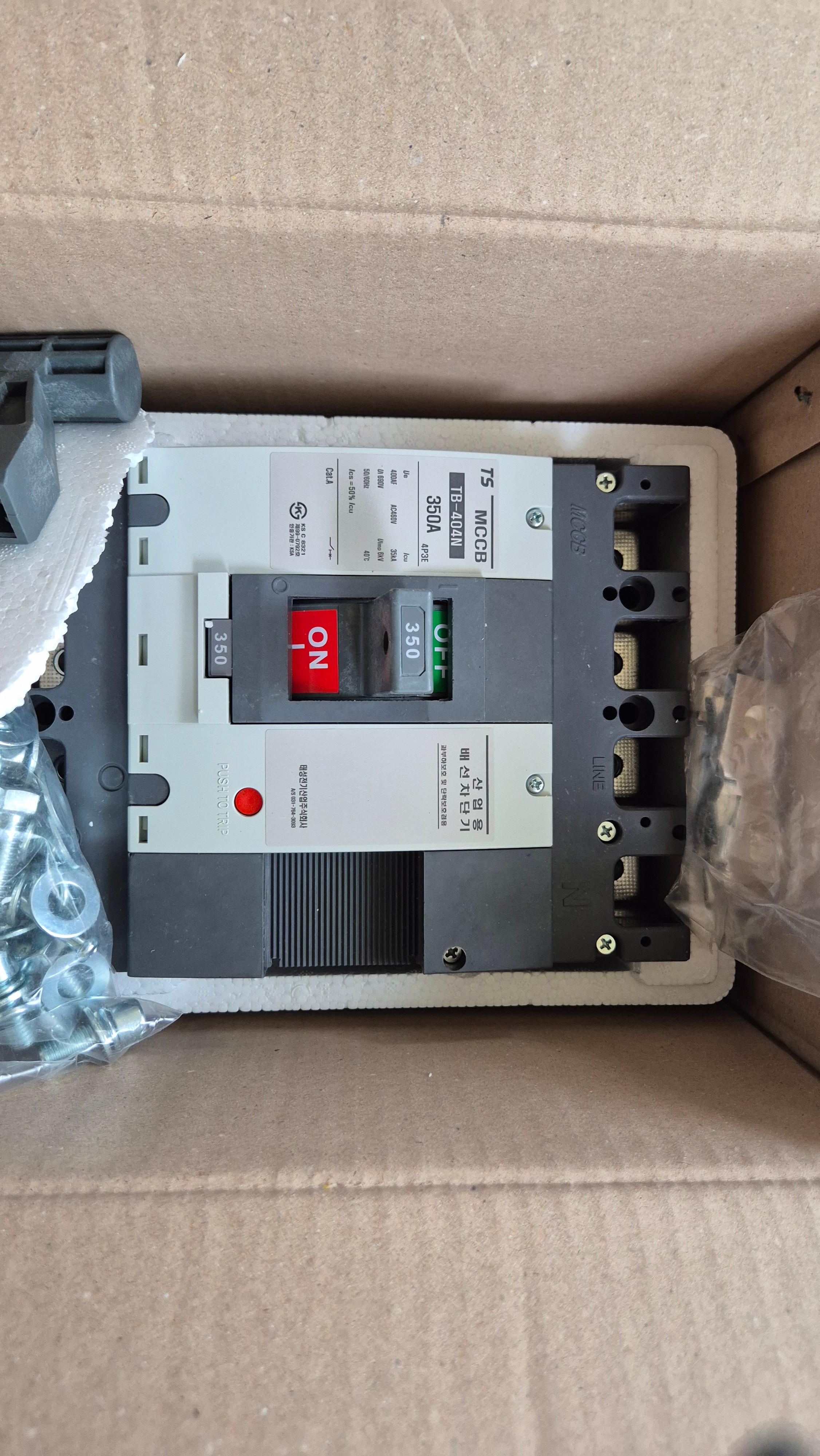

배선용 차단기(MCCB)는 과전류나 단락이 발생하면 자동으로 회로를 차단하여 전선과 전기설비를 보호하는 장치입니다.
쉽게 말하면 전기설비를 화재와 고장으로부터 보호하는 안전장치입니다.
과부하는 설비나 전선이 허용할 수 있는 전류보다 많은 전류가 지속적으로 흐르는 상태입니다.
쉽게 말하면 전선이 감당하기 어려울 정도로 많은 전기를 사용하는 상태입니다.
차단기선정은 부하전류와 전선의 허용전류를 함께 고려하여 적절한 용량의 차단기를 선택하는 작업입니다.
쉽게 말하면 설비와 전선에 맞는 차단기를 선택하는 과정입니다.
차단기 용량만 크게 설치하면 안전한 것이 아니라 전선의 허용전류와 반드시 함께 검토해야 합니다.
과부하가 발생하는 주요 원인
- 설비 증설 후 차단기 용량 미검토
- 에어컨, 환기설비 동시 운전
- 전선 허용전류 부족
- 계약전력 대비 부하 증가
- 노후 차단기의 반복 사용
- 부하전류 측정 없이 임의 교체
30년 동안 현장을 다니며 가장 많이 경험한 원인은 설비는 늘었지만 차단기와 전선은 그대로 사용한 경우였습니다.
KEC와 한국전기안전공사가 강조하는 차단기 선정
KEC(한국전기설비규정)는 차단기 용량을 선정할 때 부하전류뿐 아니라 전선의 허용전류와 차단기의 보호 특성을 함께 고려하도록 규정하고 있습니다.
한국전기안전공사에서도 사용 전점검과 정기검사 시 차단기 용량, 전선 규격, 접속 상태, 과열 여부 등을 중요하게 점검하고 있습니다.
따라서 차단기만 교체하는 것이 아니라 전선과 부하를 함께 검토하는 것이 안전한 전기설비의 기본입니다.
30년 현장에서 있었던 실제 사례
이번 상가는 메인 MCCB가 반복적으로 트립되면서 영업에 큰 불편을 겪고 있었습니다.
현장을 점검한 결과 메인 MCCB 70AT는 정상적으로 동작하고 있었으며, 실제 원인은 과부하였습니다.
전력분석기로 측정한 최대전류는 약 71A였으며, 메인 인입선은 CV 10SQ였습니다.
전선의 허용전류와 장시간 운전 조건을 고려하면 매우 위험한 상태였습니다.
메인 MCCB를 100A로 교체하면서 인입선을 CV 16SQ로 함께 교체하였고, 이후 다시 측정한 결과 최대전류는 안정적으로 유지되었으며 차단기 트립은 더 이상 발생하지 않았습니다.
이 사례는 차단기만 교체해서는 해결되지 않고, 전선과 차단기를 함께 검토해야 한다는 것을 보여주는 대표적인 현장이었습니다.

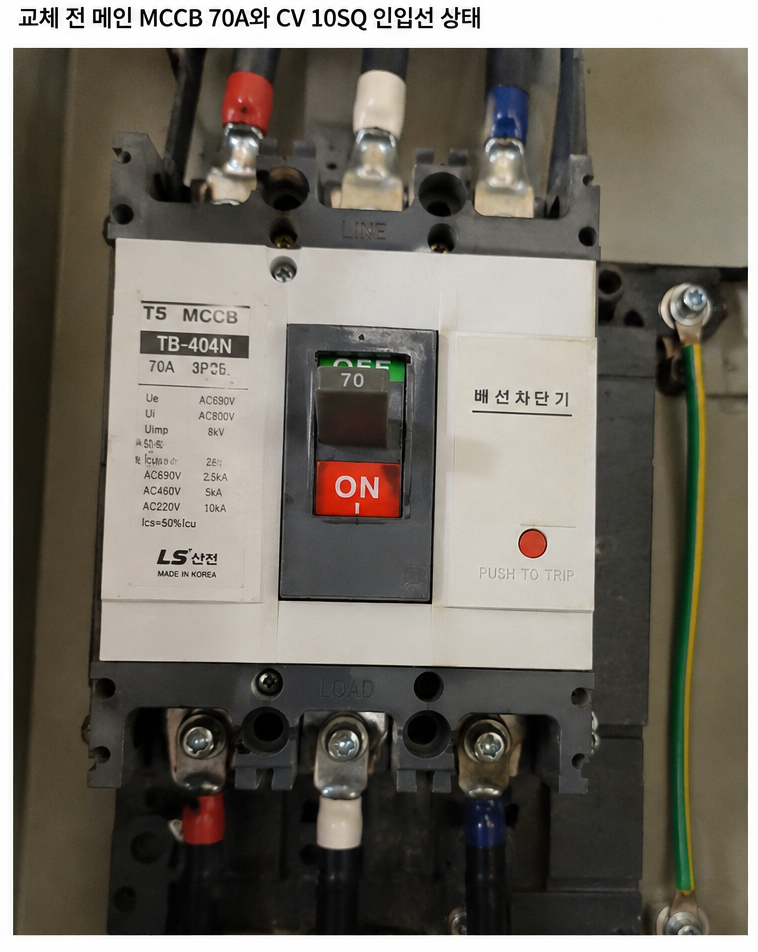

▲ 본문사진① : 교체 전 메인 MCCB 70A와 CV 10SQ 인입선 상태

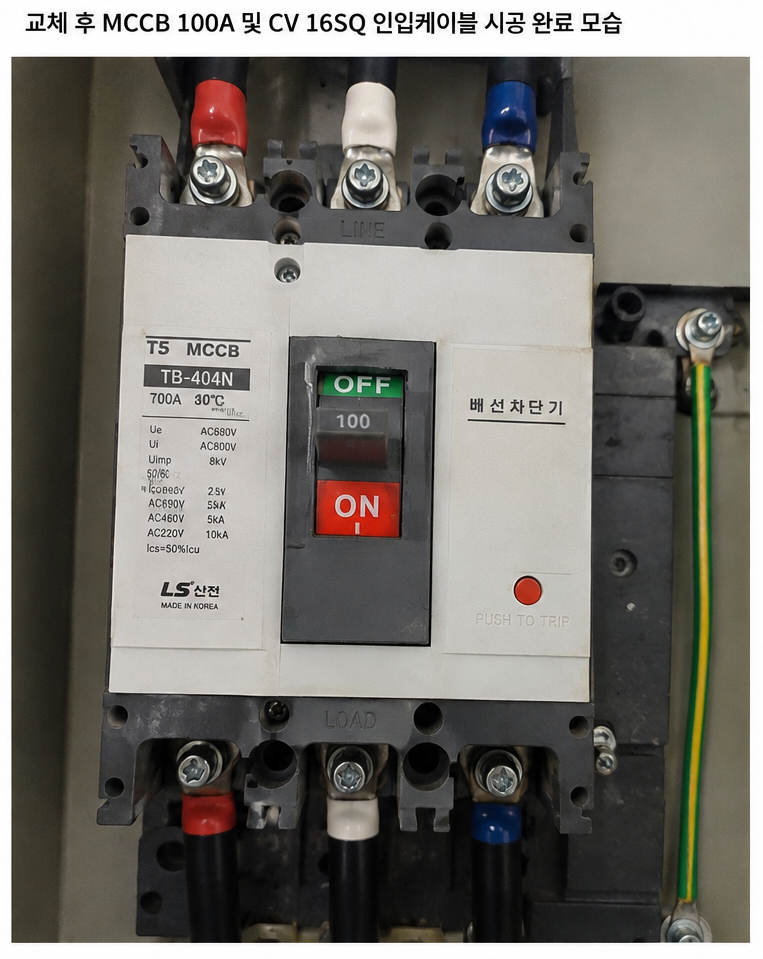

▲ 본문사진② : 교체 후 MCCB 100A 및 CV 16SQ 인입케이블 시공 완료 모습
현장 TIP
차단기가 자주 떨어진다고 무조건 큰 용량으로 교체해서는 안 됩니다.
반드시 부하전류를 측정하고, 전선의 허용전류를 확인한 후 차단기를 선정해야 합니다.
전력분석기와 클램프미터를 함께 사용하면 과부하 여부를 더욱 정확하게 판단할 수 있습니다.
30년 현장 메모
30년 동안 가장 위험했던 현장 중 상당수는 차단기가 고장이 아니라 정상적으로 설비를 보호하고 있었던 경우였습니다.
차단기는 불편을 주는 장치가 아니라 화재를 막아주는 마지막 안전장치입니다.
정확한 측정과 올바른 판단이 가장 중요한 기술자의 역할입니다.
후배 기술자에게 전하는 말
후배 여러분.
차단기가 떨어졌다고 먼저 차단기를 의심하지 마십시오.
전류를 측정하고, 전선을 확인하고, 부하를 계산한 후 결론을 내려야 합니다.
좋은 기술자는 부품을 교체하는 사람이 아니라 원인을 해결하는 사람입니다.
James의 한 줄 교훈
"좋은 차단기보다 정확한 진단이 현장을 더 안전하게 만든다."
마무리
배선용 차단기, 과부하, 차단기선정은 전기설비의 안전을 결정하는 중요한 요소입니다.
이번 사례처럼 메인 MCCB가 반복적으로 동작했다면 단순히 차단기를 교체하기보다 부하전류, 전선 허용전류, 계약전력까지 함께 검토해야 합니다.
30년 동안 현장에서 얻은 가장 큰 교훈은 이것입니다.
"차단기가 떨어졌다면 차단기를 의심하기 전에 왜 차단기가 설비를 보호했는지를 먼저 확인해야 합니다."
※ 본 글은 30년 동안 실제 전기공사 현장에서 경험한 사례를 바탕으로 작성하였습니다. 현장 여건에 따라 작업 방법은 달라질 수 있으며, 전기공사는 반드시 관련 법규와 KEC를 준수하여 진행해야 합니다.
