MCCB 트립 원인 (과부하, 부하전류, 허용전류)

jamesnamu 2026. 10. 2. 18:59

배선용차단기가 반복해서 떨어질 때는 차단기 자체의 문제라고 단정해서는 안 됩니다. 부하전류, 전선의 허용전류, 설치 조건을 함께 확인해야 원인을 판단할 수 있습니다. 이 글에서는 실제 상가 현장에서 확인한 차단기 트립 사례를 바탕으로 점검 순서를 살펴봅니다.

MCCB는 Molded Case Circuit Breaker의 약자로, 배선용차단기를 의미합니다. 전기회로에 과부하나 단락과 같은 이상전류가 발생했을 때 회로를 차단하여 전선과 전기설비를 보호하는 장치입니다.

차단기가 트립된다는 것은 전기회로에 보호 동작이 발생했다는 뜻입니다. 따라서 차단기 자체의 이상 여부뿐 아니라 연결된 부하와 배선 상태를 함께 살펴야 합니다.

과부하란 전기설비가 설계된 조건보다 큰 전류를 지속적으로 사용하는 상태를 말합니다.

부하전류는 실제 전기기기가 운전할 때 흐르는 전류입니다. 차단기가 반복적으로 떨어지는 현장에서는 정격전류만 확인하는 것보다 실제 부하전류를 측정하는 과정이 중요합니다.

다만 트립 원인은 현장마다 다르므로 측정 결과와 설비 조건을 종합하여 판단해야 합니다.

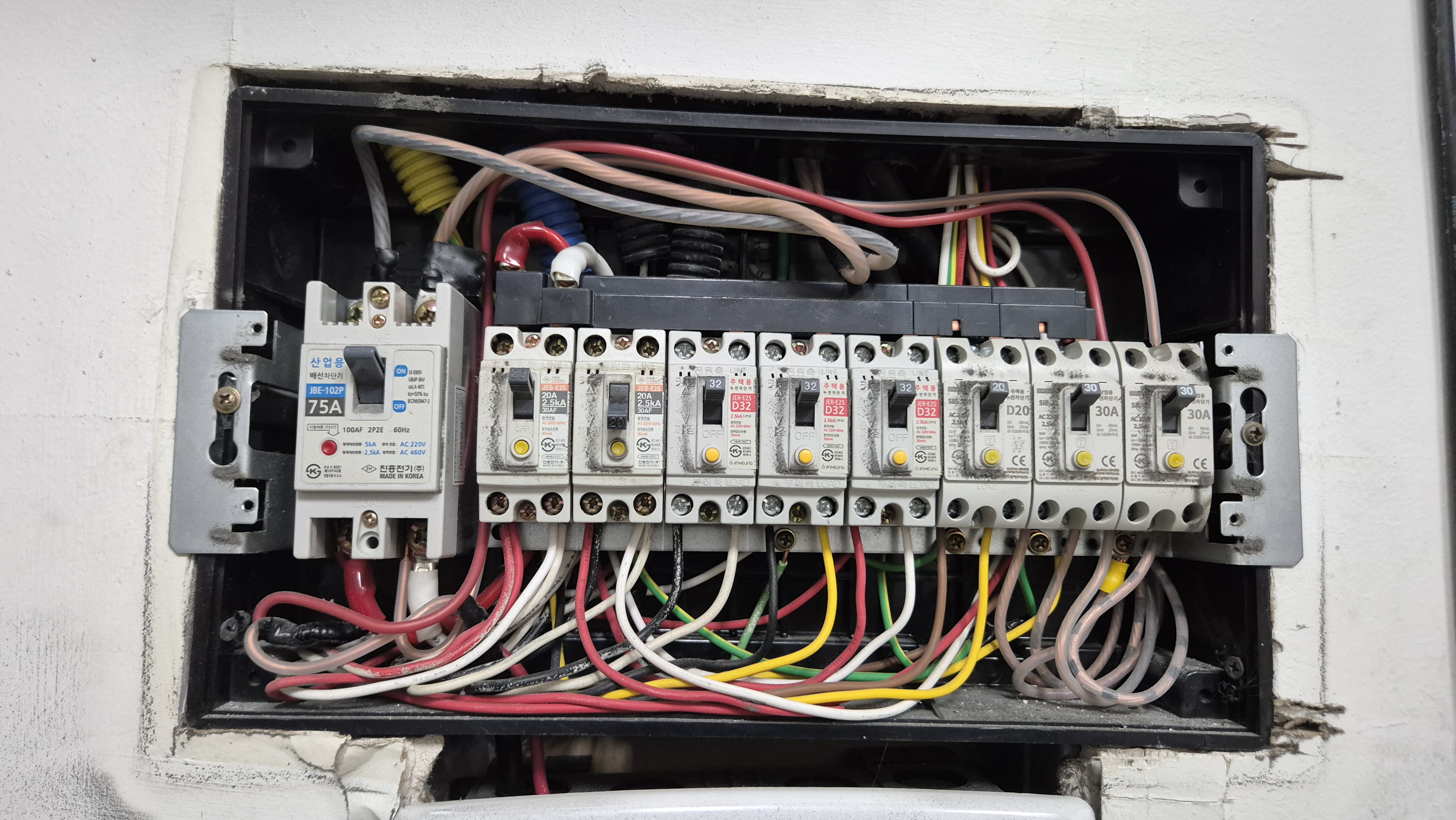

실제 상가 현장에서 75A 배선용차단기가 반복적으로 트립되는 일이 있었습니다.

처음에는 차단기 자체의 문제인지, 사용 중인 부하가 증가한 것인지 확인할 필요가 있었습니다. 현장 점검 과정에서 부하전류를 측정했고, 약 68~72A 수준의 전류가 확인되었습니다.

당시 배선은 CV 10SQ 케이블이 사용되고 있었습니다.

CV 케이블은 가교폴리에틸렌 절연과 비닐 시스를 사용하는 전력 케이블입니다. 전선 굵기를 나타내는 SQ는 도체의 단면적을 의미하며, 10SQ는 도체 단면적이 10㎟인 전선을 말합니다.

이 현장에서는 차단기만 교체하는 방식으로 접근하지 않았습니다

현장 조건과 부하 상태를 검토한 뒤 메인 MCCB를 100A로 변경하고, 기존 CV 10SQ 인입선도 CV 16SQ로 함께 변경했습니다.

이 사례에서 중요한 점은 75A 차단기를 100A로 바꾸었다는 결과 자체가 아닙니다.

차단기 정격을 높이면 기존 전선이 보호받지 못하는 조건이 생길 수 있습니다. 따라서 차단기 용량을 변경할 때는 전선의 허용전류와 설치 방법, 부하 특성, 보호협조를 함께 검토해야 합니다.

허용전류란 전선이 정해진 설치 조건에서 안전하게 지속적으로 흘릴 수 있는 전류를 의미합니다. 같은 굵기의 전선이라도 주위 온도, 전선관이나 트레이 포설 상태, 집합 배선 여부 등에 따라 허용전류가 달라질 수 있습니다.

따라서 CV 10SQ나 CV 16SQ라는 굵기만 보고 모든 현장에 동일한 차단기 용량을 적용해서는 안 됩니다.

차단기와 전선은 서로 별개의 부품이 아니라 하나의 보호 체계로 보아야 합니다.

차단기 정격전류가 전선의 허용전류보다 지나치게 높게 선정되면, 과부하 상황에서 전선이 충분히 보호되지 않을 수 있습니다.

차단기의 정격전류뿐 아니라 트립 특성 및 부하의 기동전류가 영향을 줄 수 있습니다.

단자 접속 불량은 접촉저항을 증가시켜 국부적인 발열을 일으킬 수 있습니다. 차단기가 반복적으로 떨어지는 경우에는 과부하뿐 아니라 단자 상태도 함께 확인해야 합니다.

점검을 위해 분전반을 열거나 단자를 확인할 때는 전원을 차단하고 재투입을 방지한 뒤, 검전기로 무전압을 확인하는 절차가 필요합니다. 활선 측정은 자격과 적절한 보호구, 승인된 작업 절차를 갖춘 작업자가 수행해야 합니다.

전선 허용전류와 차단기 선정은 한국전기설비규정(KEC), 설계도면, 제조사 자료 및 실제 설치 조건을 기준으로 판단해야 합니다. 단순히 차단기가 자주 떨어진다는 이유만으로 정격을 높이는 것은 올바른 해결 방법이 아닙니다.

이번 상가 현장 사례를 통해 다시 확인한 것은 차단기 트립의 원인을 먼저 찾고, 부하와 배선 조건을 함께 검토해야 한다는 점입니다.

전기공사에서 차단기는 단순히 전기를 켜고 끄는 장치가 아닙니다. 전선과 설비를 보호하는 중요한 안전장치입니다.

차단기가 떨어졌다면 용량부터 높이기보다, 왜 떨어졌는지 먼저 확인해야 합니다.
