전기공사 현장에서 가장 많이 받는 문의 중 하나가 있습니다.
"누전차단기가 자꾸 떨어지는데 왜 그런가요?"
많은 분들은 누전차단기가 불편한 장치라고 생각하지만, 사실 누전차단기는 전기설비에 이상이 발생했을 때 사람과 재산을 보호하기 위해 가장 먼저 작동하는 안전장치입니다.
누전차단기가 떨어진다는 것은 고장이 아니라 전기설비 어딘가에 이상이 있다는 신호입니다.
저는 30년 넘게 내선 전기공사 현장에서 근무하면서 주택, 상가, 학교, 공장 등 다양한 현장에서 누전 문제를 해결해 왔습니다.
현장에서 경험한 가장 중요한 교훈은 다음과 같습니다.
"누전차단기를 계속 올리는 사람보다, 왜 떨어졌는지 원인을 찾는 사람이 진짜 기술자다."
이번 글에서는 누전차단기가 자주 떨어지는 대표적인 원인과 점검 방법, 그리고 30년 현장에서 직접 경험한 실제 사례를 통해 자세히 설명하겠습니다.
누전차단기란? 전기안전을 지키는 보호장치

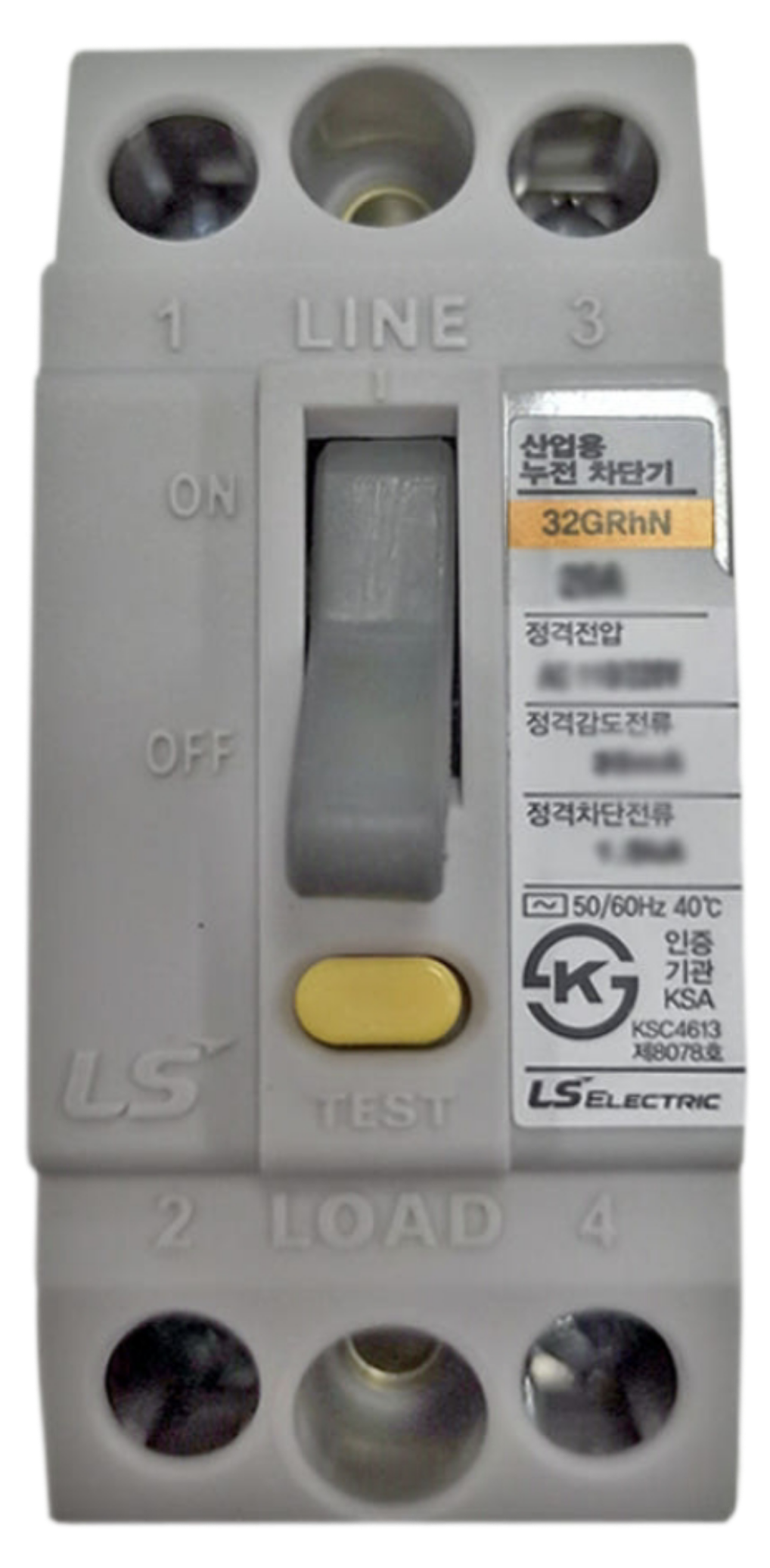

누전차단기(ELB, RCBO)란 전기가 정상적인 회로를 벗어나 다른 곳으로 흐르는 것을 감지하여 자동으로 전원을 차단하는 장치입니다.
쉽게 말하면 전기가 사람이 만질 수 있는 부분이나 건물 구조물로 새어나가기 전에 전원을 끊어주는 안전장치입니다.
여기서 누설전류란 전기가 원래 흐르도록 설계된 경로가 아닌 다른 경로로 흐르는 작은 전류를 의미합니다.
정상적인 상태에서는 전류가 공급선과 귀환선을 통해 균형 있게 흐르지만, 누전이 발생하면 일부 전류가 다른 곳으로 빠져나가게 됩니다.
누전차단기는 이러한 차이를 감지하여 사고를 예방합니다.
누전차단기가 자주 떨어지는 주요 원인
1. 전선 절연 손상
가장 흔한 누전 원인 중 하나가 전선의 절연 손상입니다.
절연이란 전기가 원하지 않는 곳으로 흐르지 않도록 전선을 보호하는 피복 기능입니다.
쉽게 말하면 전선 주변의 보호막 역할을 하는 것입니다.
전선 피복이 손상되면 전기가 새어나가 누전이 발생할 수 있습니다.
주요 원인:
- 배관 작업 중 전선 손상
- 오래된 전선 노후화
- 동물에 의한 피복 손상
- 외부 충격
특히 천장이나 벽체 내부에 설치된 전선은 눈으로 확인하기 어렵기 때문에 측정 장비를 이용한 점검이 필요합니다.
2. 습기와 빗물 유입
비 오는 날에만 누전차단기가 떨어진다면 습기를 의심해야 합니다.
대표적인 장소:
- 옥외 콘센트
- 외부 조명
- 분전반
- 배관 연결부
- 지하 공간
물이 전기설비 내부로 들어가면 절연 성능이 떨어지고 누전이 발생할 수 있습니다.
이때 확인해야 하는 것이 절연저항 측정입니다.
절연저항은 전기가 새어나가지 않고 전선의 절연 상태가 정상인지 확인하는 값입니다.
쉽게 말하면 전선의 건강 상태를 확인하는 검사라고 생각하면 됩니다.
3. 전기제품 내부 고장
누전은 전선뿐만 아니라 사용하는 전기제품에서도 발생할 수 있습니다.
대표적인 제품:
- 냉장고
- 세탁기
- 에어컨
- 전기온수기
- 전기히터
오래된 제품 내부 부품이 열화되면 내부에서 누전이 발생할 수 있습니다.
이 경우에는 모든 플러그를 분리한 후 하나씩 연결하면서 원인을 찾는 방법이 효과적입니다.
4. 먼지와 오염으로 인한 절연 저하
공장, 축사, 작업장처럼 먼지가 많은 장소에서는 특별한 주의가 필요합니다.
먼지가 쌓이고 습기가 결합하면 전기가 흐를 수 있는 환경이 만들어집니다.
이러한 상태가 지속되면 누전 위험이 증가합니다.
정기적인 청소와 점검은 전기 사고 예방에 매우 중요합니다.
누전차단기가 떨어졌을 때 절대 하면 안 되는 행동
가장 위험한 행동은 원인을 확인하지 않고 계속 차단기를 올리는 것입니다.
누전차단기가 동작했다는 것은 이미 전기설비에 이상이 발생했다는 의미입니다.
반복적으로 투입하면 다음과 같은 위험이 있습니다.
- 감전
- 전기화재
- 설비 손상
- 차단기 성능 저하
전기공사는 추측으로 하는 작업이 아닙니다.
반드시 측정하고 확인한 후 원인을 해결해야 합니다.
30년 현장에서 경험한 누전 사고 사례
제가 지금도 기억하는 현장 사례가 있습니다.
중학교 급식실 신축 전기공사를 진행했던 현장이었습니다.
설계도서와 시방서를 철저히 확인하고 규정에 맞게 전기공사를 완료했습니다.
준공 검사까지 마친 후 학교에 시설을 인계했습니다.
그런데 얼마 지나지 않아 학교에서 긴급 연락이 왔습니다.
"메인 분전반에서 불꽃이 발생했습니다."
즉시 현장으로 출동했습니다.
처음에는 전기공사 문제나 차단기 불량을 의심했습니다.
하지만 점검 결과 전기설비 자체에는 특별한 문제가 없었습니다.
원인은 예상하지 못한 곳에 있었습니다.
메인 분전반 위 천장 공간을 지나가던 수도배관이 파손되면서 많은 양의 물이 분전반 내부로 흘러 들어온 것입니다.
그 결과 내부 절연이 파괴되고 누전과 단락이 발생했습니다.
단락이란 전기가 정상적인 경로가 아닌 매우 짧은 경로로 흐르면서 순간적으로 큰 전류가 발생하는 현상입니다.
이 과정에서 강한 아크(Arc)가 발생했습니다.
아크란 공기 중을 통해 전기가 순간적으로 방전되면서 발생하는 불꽃 현상입니다.
다행히 보호장치가 정상적으로 동작하여 큰 화재로 이어지는 것을 막을 수 있었습니다.
이 사고를 통해 다시 한번 깨달은 점이 있습니다.
전기기술자는 전기만 봐서는 안 됩니다.
전기설비 주변에는 항상 다음과 같은 다른 공정이 함께 존재합니다.
- 수도
- 소방
- 냉난방
- 가스
- 환기설비
좋은 전기기술자는 전기만 보는 사람이 아니라 현장 전체를 보는 사람입니다.
누전 점검 시 기술자가 확인하는 순서
현장에서는 다음 순서로 원인을 찾습니다.
- 차단기 동작 상태 확인
- 부하 회로 분리
- 누전 발생 회로 확인
- 절연저항 측정
- 전기제품 점검
- 손상 부위 보수
무조건 차단기부터 교체하는 것은 올바른 해결 방법이 아닙니다.
원인을 찾지 못하면 같은 문제가 반복됩니다.
KEC 기준과 누전 안전관리
전기설비는 안전 기준에 따라 설치하고 관리해야 합니다.
KEC(한국전기설비규정)는 전기설비의 안전한 설치와 보호 방법을 규정한 기준입니다.
쉽게 말하면 전기공사가 지켜야 하는 안전 기준서입니다.
산업통상자원부는 전기설비의 안전 확보와 전기재해 예방을 위해 기술기준에 따른 시공과 관리를 요구하고 있습니다.
(출처: 산업통상자원부)
한국전기안전공사 역시 누전과 감전 사고 예방을 위해 전기설비 점검과 안전관리의 중요성을 강조하고 있습니다.
(출처: 한국전기안전공사)
30년 현장에서 후배 기술자에게 전하는 조언
현장에서 가장 위험한 말은 이것입니다.
"일단 차단기부터 올려 봅시다."
이 한마디가 큰 사고의 시작이 될 수 있습니다.
전기공사는 경험도 중요하지만 확인하는 습관이 더욱 중요합니다.
측정하고, 기록하고, 원인을 찾아 해결하는 기술자가 오래 살아남습니다.
그리고 좋은 기술자는 전기만 아는 사람이 아닙니다.
다른 공정과 협력하고 현장 전체를 이해하는 사람이 진정한 기술자입니다.
마무리
누전차단기는 평소에는 눈에 잘 띄지 않지만 사고가 발생하는 순간 사람과 재산을 보호하는 가장 중요한 안전장치입니다.
차단기가 자주 떨어진다면 불편하다고 생각하기보다 "전기설비가 보내는 경고 신호"라고 생각해야 합니다.
30년 동안 현장에서 경험하며 얻은 결론은 하나입니다.
차단기는 절대 이유 없이 떨어지지 않습니다.
좋은 전기기술자는 차단기를 교체하는 사람이 아니라, 차단기가 동작한 원인을 찾아 안전하게 해결하는 사람입니다.
앞으로도 이 블로그에서는 30년 현장 경험을 바탕으로 실제 전기공사 사례와 실무 노하우를 계속 공유하겠습니다.
다음 글에서는 「접지공사 (중요성, 시공방법, 감전예방)」을 주제로 접지의 원리와 현장에서 반드시 알아야 할 내용을 자세히 알아보겠습니다.
