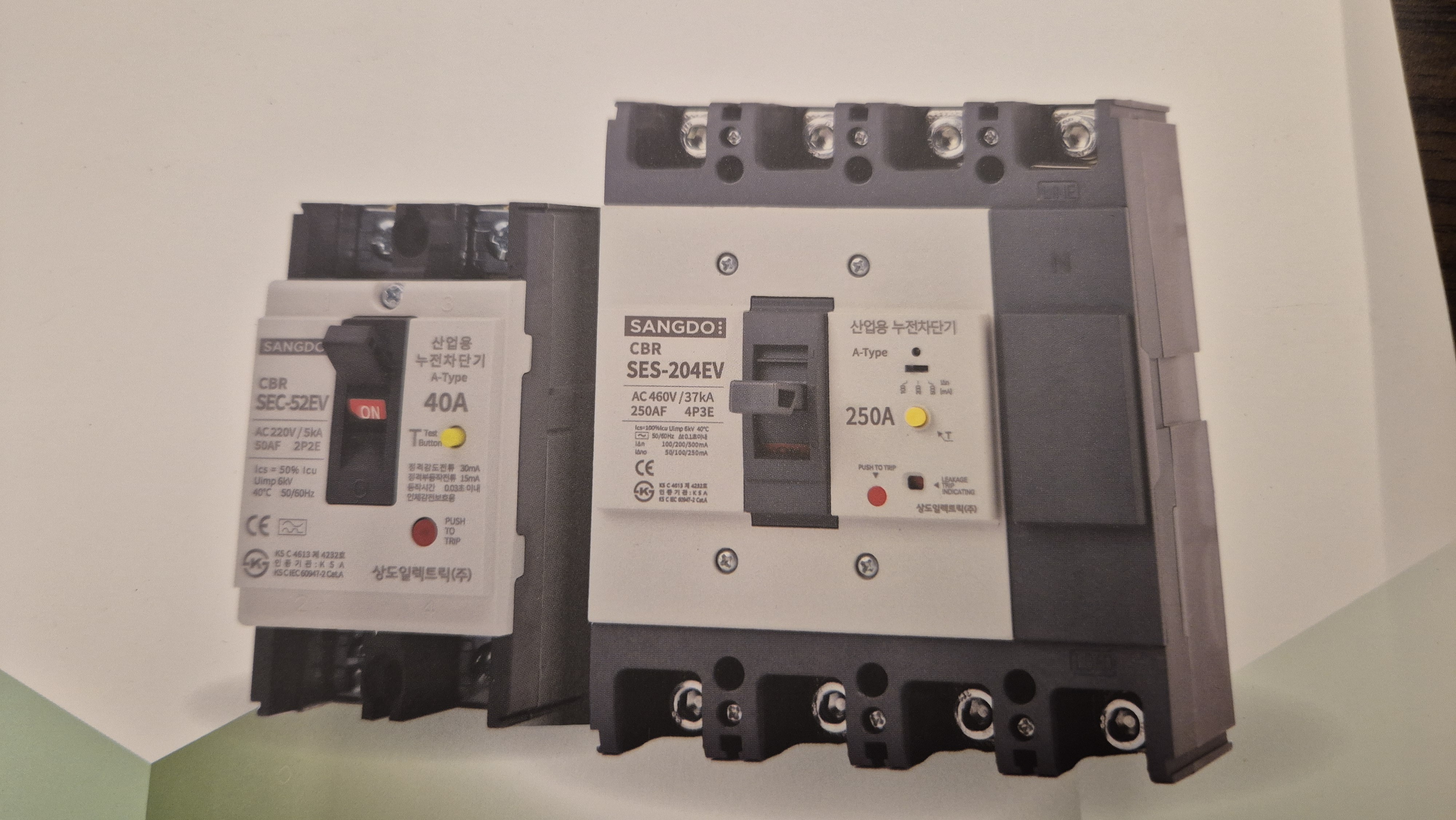

누전차단기, 작은 장치 하나가 생명을 지킵니다
전기설비에서 가장 중요한 안전장치를 하나만 꼽으라면 저는 누전차단기라고 말합니다.
30년 넘게 내선 전기공사 현장에서 근무하면서 수많은 전기설비를 시공하고 유지관리했지만, 감전사고와 전기화재를 예방하는 데 가장 큰 역할을 하는 장비 역시 누전차단기였습니다.
많은 분들이 "차단기가 내려갔다" 정도로만 생각하지만, 누전차단기는 단순히 전원을 끄는 장치가 아닙니다. 사람의 생명과 재산을 보호하기 위해 이상 전류를 감지하고 매우 짧은 시간 안에 전원을 차단하는 중요한 보호장치입니다.
한국전기안전공사는 누전차단기의 정상적인 동작 여부를 정기적으로 확인하는 것이 감전사고 예방의 핵심이라고 안내하고 있습니다(출처: 한국전기안전공사).
누전차단기의 동작원리 이해하기
누전차단기는 활선과 중성선을 흐르는 전류의 차이를 감지하여 누설전류가 발생하면 자동으로 전원을 차단하는 장치입니다.
여기서 누설전류란 정상적인 회로가 아닌 사람이나 금속 외함, 건물 구조물 등을 통해 새어 나가는 전류를 의미합니다. 쉽게 말하면 전기가 원래 가야 할 길이 아닌 다른 곳으로 흐르는 현상입니다.
또 하나 알아야 할 전문 용어가 있습니다.
정격감도전류는 누전차단기가 동작하도록 설계된 기준 전류입니다. 일반적으로 사람이 감전될 위험이 있는 수준의 누설전류를 감지하도록 설정되어 있습니다.
이처럼 누전차단기, 누설전류, 정격감도전류는 전기설비의 안전을 이해하는 데 반드시 알아야 하는 기본 용어입니다.
왜 정기 점검이 중요할까?
현장에서는 "차단기가 있으니 괜찮다."라고 생각하는 경우가 있습니다.
하지만 설치만 했다고 끝나는 것이 아닙니다.
누전차단기도 시간이 지나면 내부 기계장치가 노후되고 먼지나 습기의 영향을 받을 수 있습니다.
이러한 상태에서는 실제 누전이 발생해도 정상적으로 동작하지 않을 가능성이 있습니다.
산업통상자원부와 한국전기안전공사에서도 정기적인 점검과 시험을 통해 차단기의 정상 동작을 확인할 것을 권장하고 있습니다(출처: 산업통상자원부, 한국전기안전공사).
30년 현장에서 있었던 실제 사례
상가 리모델링 공사 현장에서 있던 일입니다.
공사가 모두 끝난 후 통전시험을 진행하는데 누전차단기가 계속 떨어졌습니다.
처음에는 새 차단기의 불량을 의심했습니다.
그러나 계측기로 하나씩 측정해 보니 차단기는 정상적으로 동작하고 있었습니다.
원인은 천장 안쪽 전선관에서 전선 피복이 아주 미세하게 손상된 것이었습니다.
전선관 모서리에 전선이 지속적으로 마찰되면서 절연이 약해졌고, 통전과 동시에 누설전류가 발생한 것입니다.
문제 구간을 보수한 후 다시 절연저항을 측정하고 통전시험을 실시하니 차단기는 정상적으로 유지되었습니다.
그때 다시 한번 느꼈습니다.
누전차단기는 문제를 만드는 장치가 아니라 문제를 알려주는 장치라는 사실입니다.
누전차단기 점검 방법
현장에서 저는 항상 다음 순서대로 점검합니다.
- 시험(TEST) 버튼을 눌러 정상적으로 차단되는지 확인한다.
- 절연저항계를 이용하여 회로의 절연 상태를 측정한다.
- 클램프미터로 이상 전류가 흐르는지 확인한다.
- 단자 체결 상태를 점검한다.
- 발열 흔적과 변색 여부를 확인한다.
- 반복적으로 동작하는 경우 원인을 찾은 후 조치한다.
이러한 점검만 꾸준히 실시해도 대부분의 누전 사고는 예방할 수 있습니다.
교체가 필요한 신호
다음과 같은 증상이 반복된다면 교체를 검토해야 합니다.
- TEST 버튼을 눌러도 동작하지 않는다.
- 특별한 원인 없이 반복적으로 차단된다.
- 단자 주변이 변색되거나 탄 흔적이 있다.
- 외함이 파손되거나 균열이 발생했다.
- 장기간 사용으로 성능 저하가 의심된다.
차단기는 재사용보다 교체가 안전한 경우가 많습니다.
후배 기술자들에게 전하는 말
현장에서는 누전차단기가 자꾸 떨어진다는 이유로 임시로 우회하거나 원인을 찾기 전에 차단기를 교체하는 경우를 가끔 봅니다.
하지만 그것은 근본적인 해결이 아닙니다.
30년 동안 현장에서 제가 가장 많이 했던 말은 이것입니다.
"차단기는 잘못이 없다. 원인을 찾지 않는 사람이 문제다."
측정하고 확인하는 습관이 결국 좋은 기술자를 만듭니다.
마무리
누전차단기는 평소에는 존재감이 크지 않지만 사고가 발생하는 순간 가장 먼저 사람을 보호하는 안전장치입니다.
누전차단기, 누설전류, 절연저항, 정격감도전류, 통전시험과 같은 기본 개념을 이해하고 정기적으로 점검하는 습관은 안전한 전기설비를 만드는 첫걸음입니다.
30년 동안 현장에서 얻은 경험으로 말씀드리면 좋은 기술자는 차단기를 믿는 사람이 아니라, 차단기가 왜 동작했는지를 끝까지 확인하는 사람입니다.
오늘도 기본을 지키고, 정확하게 측정하며, 작은 이상도 놓치지 않는 습관이 여러분을 더욱 신뢰받는 전기기술자로 만들어 줄 것입니다.
다음 회에서는 「접지공사 (접지저항, 접지방식, 유지관리)」를 30년 현장 경험과 실제 사례를 중심으로 소개하겠습니다.
