누전 찾는 방법, 누전원인과 절연측정·누전점검이 가장 중요합니다
전기설비를 사용하다 보면 갑자기 누전차단기가 동작하거나, 특정 회로만 반복적으로 전원이 차단되는 경우가 있습니다. 많은 분들이 누전차단기가 불량이라고 생각하지만, 실제 현장에서는 대부분 설비 어딘가에서 누전이 발생하고 있는 경우가 많습니다.
30년 넘게 내선 전기공사 현장에서 수많은 누전 사고를 해결하면서 제가 가장 먼저 확인하는 것은 누전의 원인을 정확하게 찾는 것입니다.
누전은 단순히 차단기가 떨어지는 문제가 아니라 감전과 전기화재로 이어질 수 있는 매우 위험한 이상 현상입니다. 따라서 원인을 정확하게 확인하고 안전하게 복구해야 합니다.
이번 글에서는 누전원인, 절연측정, 누전점검의 기본 원리와 실제 현장에서 활용하는 진단 방법을 소개하겠습니다.
누전원인, 왜 누전이 발생할까요?
누전원인이란 전류가 정상적인 회로를 벗어나 대지(접지)나 금속 구조물로 새어 나가는 원인을 말합니다. 쉽게 말하면 전기가 가야 할 길이 아닌 다른 곳으로 흐르는 현상입니다.
현장에서 가장 많이 발생하는 누전 원인은 다음과 같습니다.
- 전선 피복 손상
- 절연 열화
- 습기 및 누수
- 접속 불량
- 기기 내부 절연 파괴
- 노후 전선 사용
- 외부 충격에 의한 케이블 손상
특히 오래된 건물에서는 절연 성능이 저하되면서 누전이 자주 발생합니다.
한국전기안전공사는 노후 전기설비와 습기에 의한 절연 성능 저하가 누전의 주요 원인이라고 안내하고 있습니다.
(출처 : 한국전기안전공사)
절연측정, 누전을 찾는 가장 정확한 방법입니다
절연측정이란 절연저항계를 이용하여 전선과 접지 사이의 절연 상태를 확인하는 시험입니다. 쉽게 말하면 전선의 절연이 건강한지 검사하는 과정입니다.
현장에서는 일반적으로 절연저항계(메거)를 이용하여 측정합니다.
절연저항계란 전선의 절연 성능을 측정하는 계측기입니다. 쉽게 말하면 전선이 안전한지 숫자로 확인하는 장비입니다.
절연측정을 실시할 때는 다음 순서를 지킵니다.
- 전원을 완전히 차단한다.
- 부하를 분리한다.
- 회로별로 측정한다.
- 절연저항 값을 기록한다.
- 기준값과 비교한다.
절연측정은 누전 위치를 찾는 가장 기본적이면서도 정확한 방법입니다.
누전점검, 체계적으로 접근해야 합니다
누전점검이란 누전 발생 위치를 단계적으로 찾아가는 과정입니다. 쉽게 말하면 문제가 발생한 회로를 하나씩 확인하는 작업입니다.
저는 항상 다음 순서대로 점검합니다.
- 메인 차단기 확인
- 분기 차단기 분리
- 회로별 절연측정
- 콘센트 회로 확인
- 조명 회로 확인
- 전열기기 확인
- 전동기 및 기계설비 확인
- 누수 여부 확인
순서를 지키면 불필요한 시간 낭비를 줄일 수 있습니다.
산업통상자원부에서 운영하는 한국전기설비규정(KEC)에서도 전기설비의 이상 발생 시 적절한 시험과 측정을 통해 안전성을 확인하도록 규정하고 있습니다.
(출처 : 산업통상자원부 KEC)
30년 현장에서 있었던 실제 사례
몇 년 전 한 음식점에서 영업을 시작하면 누전차단기가 반복적으로 떨어진다는 연락을 받았습니다.
처음에는 주방기기 불량으로 생각했지만, 하나씩 전원을 분리하며 확인해도 특별한 이상은 발견되지 않았습니다.
절연저항계를 이용하여 회로를 측정한 결과 주방 콘센트 회로의 절연저항이 매우 낮게 측정되었습니다.

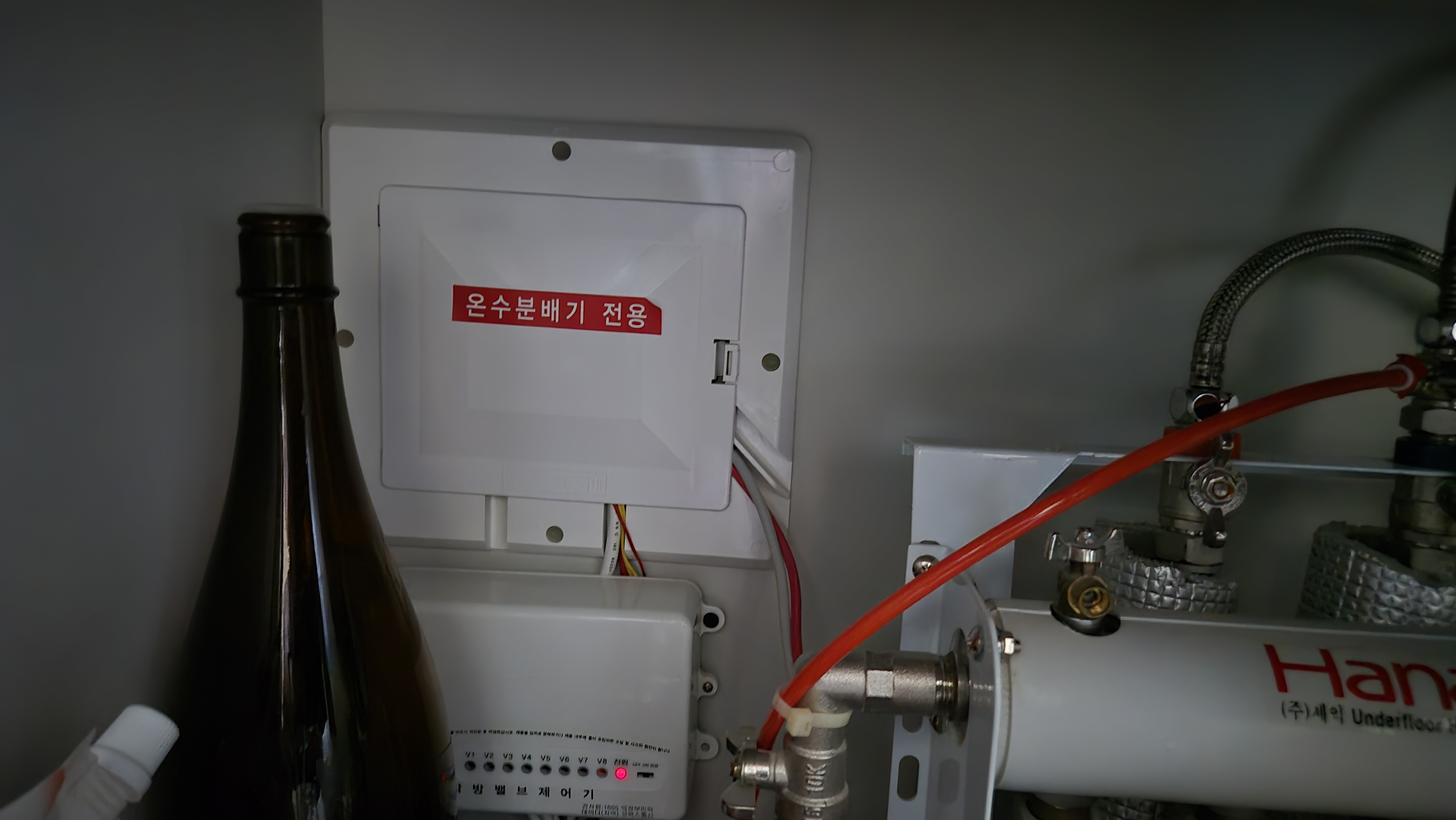

배선을 따라 조사해 보니 싱크대 뒤쪽 벽 내부에서 미세한 누수가 발생했고, 오랜 기간 습기가 콘센트 박스 안으로 스며들면서 절연이 손상된 상태였습니다.
손상된 배선과 콘센트를 교체하고 절연저항을 다시 측정한 결과 정상 수치가 확인되었습니다.
이후 누전차단기는 더 이상 동작하지 않았고 음식점도 정상적으로 영업을 이어갈 수 있었습니다.
이 경험을 통해 다시 한번 느낀 것은 누전은 차단기를 교체한다고 해결되는 것이 아니라 반드시 원인을 제거해야 해결된다는 사실이었습니다.
누전을 예방하는 방법
30년 동안 현장에서 실천해 온 기준입니다.
- 규격에 맞는 전선을 사용한다.
- 절연이 손상된 전선은 즉시 교체한다.
- 습기가 많은 장소는 방수 자재를 사용한다.
- 접속부는 확실하게 체결한다.
- 정기적으로 절연측정을 실시한다.
- 누전차단기 시험버튼을 주기적으로 점검한다.
- 노후 전기설비는 계획적으로 교체한다.
- 이상 징후가 있으면 즉시 점검한다.
후배 기술자들에게 전하는 말
후배들에게 항상 이렇게 이야기합니다.
"누전은 숨기려 하지만 계측기는 반드시 찾아낸다."
누전은 경험만으로 찾기 어렵습니다.
계측기를 믿고, 회로를 차근차근 확인하며, 원인을 끝까지 추적하는 자세가 필요합니다.
급하게 차단기만 교체하는 것은 임시방편일 뿐입니다.
좋은 기술자는 원인을 제거하여 같은 고장이 다시 발생하지 않도록 만드는 사람입니다.
마무리
누전은 감전과 전기화재를 예방하기 위해 반드시 정확하게 진단해야 하는 중요한 이상 현상입니다.
누전원인, 절연측정, 누전점검을 정확하게 이해하고 체계적으로 점검해야 안전한 전기설비를 유지할 수 있습니다.
한국전기안전공사는 정기적인 점검과 절연측정을 통해 대부분의 누전 사고를 예방할 수 있다고 안내하고 있습니다.
(출처 : 한국전기안전공사)
30년 동안 현장에서 얻은 경험으로 말씀드리면 누전은 운으로 찾는 것이 아니라 순서대로 점검하면 반드시 찾을 수 있습니다.
오늘도 계측기를 믿고, 기본 절차를 지키며, 끝까지 원인을 확인하는 습관이 여러분을 더욱 신뢰받는 전기기술자로 만들어 줄 것입니다.
다음 회 예고
제53회. 차단기가 자주 떨어지는 원인 (과부하, 단락, 누전차단기)
30년 현장 경험을 바탕으로 차단기가 반복적으로 동작하는 주요 원인과 과부하, 단락, 누전차단기의 점검 방법을 실제 사례와 함께 자세히 소개하겠습니다.
