분전반 구성, 메인차단기·분기차단기·접지가 중요한 이유

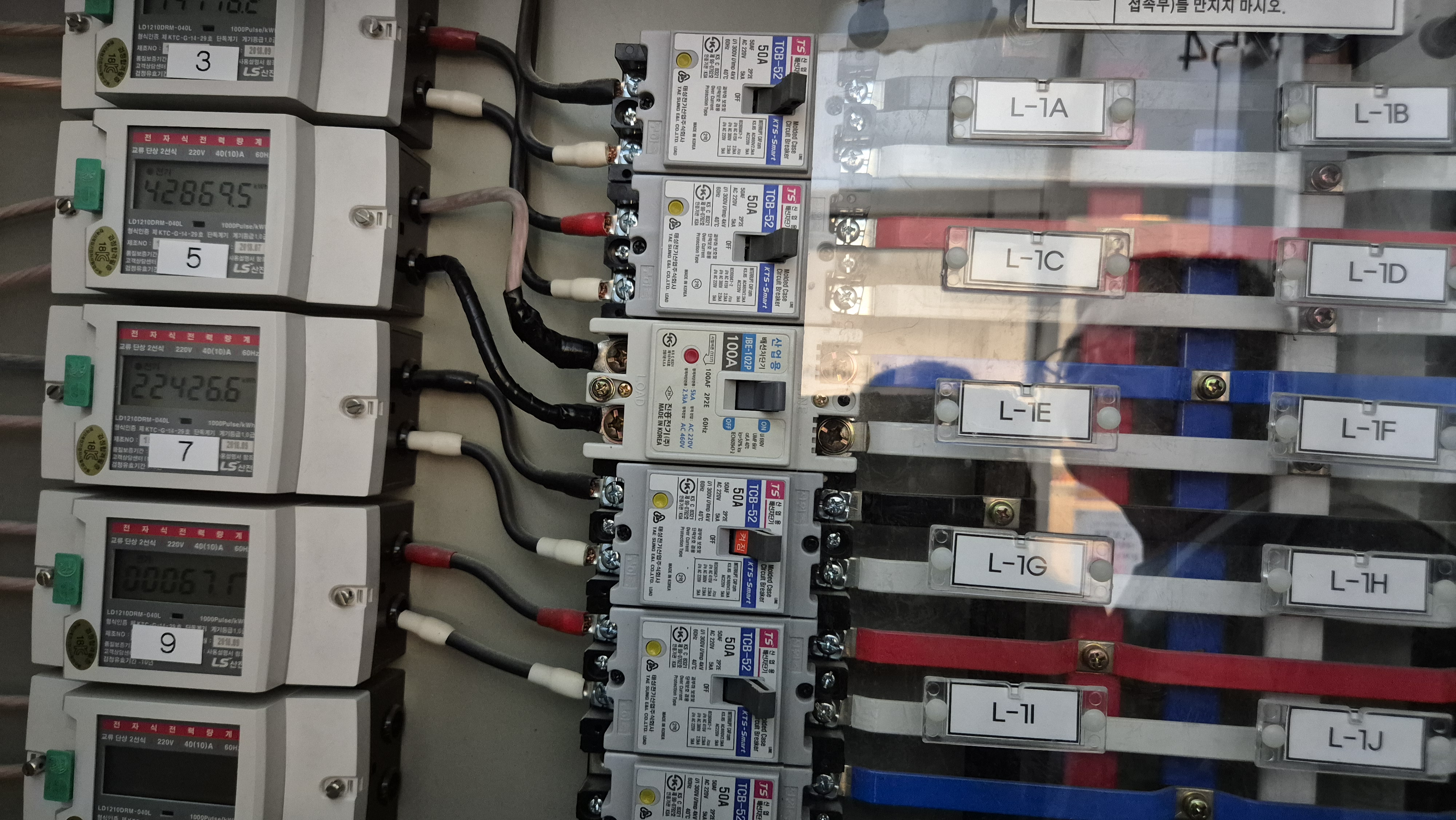

전기공사 현장에서 분전반은 전기를 안전하게 나누어 공급하는 중요한 설비입니다. 외관만 보면 차단기 몇 개가 설치된 단순한 함처럼 보이지만, 실제로는 건물 전체의 전기회로를 보호하고 관리하는 핵심 설비입니다.
저는 30년 넘게 내선 전기공사 현장에서 신축 아파트, 학교, 공장, 상가, 주택 등 다양한 현장의 분전반을 시공해 왔습니다. 현장에서 느낀 것은 분전반은 차단기를 많이 설치하는 것보다 용도에 맞게 회로를 구성하고 각 보호장치가 제대로 역할을 하도록 만드는 것이 중요하다는 것입니다.
특히 분전반은 전기설비의 규모와 사용 목적에 따라 구성이 달라집니다. 따라서 설계도서와 계약전력, 부하의 종류, 사용 장소 등을 종합적으로 검토한 후 시공해야 합니다.
메인차단기 선정과 역할
메인차단기란 분전반으로 들어오는 전원을 전체적으로 차단하고 보호하는 차단기입니다. 쉽게 말하면 분전반 전체의 전원을 한꺼번에 제어하는 가장 중요한 보호장치입니다.
메인차단기는 단순히 용량이 큰 제품을 선택하면 되는 것이 아닙니다. 계약전력과 부하용량, 전선의 허용전류, 배선 방식 등을 종합적으로 검토해야 합니다.
예를 들어 전기 사용량이 증가하여 계약전력을 증설하는 경우에는 차단기 용량만 변경해서는 안 됩니다. 인입 전선의 굵기와 허용전류, 분전반 구성, 분기회로의 용량 등을 함께 확인해야 합니다.
전기설비에서 허용전류란 전선이 안전하게 흘려보낼 수 있는 최대 전류를 의미합니다. 쉽게 말하면 전선이 과열되지 않고 안전하게 사용할 수 있는 전류의 한계입니다.
따라서 차단기 정격만 높이고 전선이 그 용량을 감당하지 못한다면 오히려 위험한 설비가 될 수 있습니다.
분기차단기와 회로 구성
분기차단기란 메인차단기에서 공급되는 전기를 각각의 부하 회로로 나누어 보호하는 차단기입니다. 쉽게 말하면 조명, 콘센트, 냉난방기, 동력설비 등 각각의 회로를 따로 보호하는 장치입니다.
분기회로를 적절하게 나누는 것은 유지관리 측면에서도 매우 중요합니다.
예를 들어 조명과 콘센트를 무분별하게 하나의 회로에 묶어 놓으면 한 회로에 문제가 발생했을 때 여러 설비가 동시에 정지할 수 있습니다.
반대로 용도별로 적절하게 회로를 구분하면 고장 발생 시 해당 회로만 차단하여 다른 설비의 사용을 계속할 수 있습니다.
분기회로란 하나의 전원에서 여러 부하로 전기를 나누어 공급하는 회로를 말합니다. 쉽게 말하면 메인 전원에서 각각의 전기기기로 전기를 나누어 보내는 작은 전기 길입니다.
현장에서는 조명, 일반 콘센트, 에어컨, 전열기기, 동력설비 등 부하의 특성을 고려하여 회로를 구성하는 것이 중요합니다.
접지의 역할과 분전반 접지 시공
접지란 전기설비에서 발생할 수 있는 이상전류를 대지로 흘려보내 사람이 감전되는 위험을 줄이고 보호장치가 정상적으로 동작하도록 하는 안전장치입니다. 쉽게 말하면 전기 사고가 발생했을 때 위험한 전류가 사람에게 흐르지 않도록 안전한 통로를 만들어 주는 것입니다.
분전반에서는 접지선의 연결 상태와 접속부의 확실한 체결 상태를 반드시 확인해야 합니다.
접지는 평상시에는 눈에 잘 띄지 않기 때문에 소홀하게 생각하기 쉽습니다. 하지만 누전이나 절연 이상이 발생했을 때 매우 중요한 역할을 합니다.
특히 금속제 분전반이나 전기기기의 외함 등은 적절한 보호접지가 이루어져야 하며, 접지선의 단선이나 접속 불량이 없는지 확인하는 습관이 필요합니다.
30년 현장에서 경험한 전기계약 증설 사례
최근 제가 직접 경험했던 사례 중 하나를 소개하겠습니다.
한 업체에서 기존 3kW 계약전력을 7kW로 증설하여 PC방을 운영하려는 상황이었습니다.
증설된 전력에 맞추어 차단기와 인입 전선을 검토하고 교체한 후 한국전기안전공사에 사용전점검을 신청했습니다.
현장 점검 결과 전기설비 자체는 적합 판정을 받았고, 전기용량 증설을 진행할 수 있는 상태였습니다.
그런데 여기서 끝이 아니었습니다.
해당 업종이 다중이용시설에 해당하여 별도의 전기안전점검필증이 필요한 상황이었습니다. 결국 추가로 안전점검을 신청하고 점검을 받은 후 관련 서류를 갖추어 지자체 신고 절차까지 진행해야 했습니다.
결과적으로 전기공사 자체는 정상적으로 완료되었지만, 처음부터 건물의 용도와 행정절차까지 정확하게 파악했다면 두 번에 걸쳐 업무를 진행하지 않아도 되었던 사례였습니다.
이 경험을 통해 저는 전기공사는 단순히 차단기와 전선을 교체하는 작업으로 끝나는 것이 아니라는 사실을 다시 한번 느꼈습니다.
전기공사는 설비와 행정절차를 함께 봐야 합니다
비슷한 사례는 아파트 전기사용 신청에서도 발생할 수 있습니다.
아파트 전기공사를 마친 후 전기사용 신청을 할 때도 모든 전기를 동일한 용도로 신청하는 것이 아니라 실제 사용 목적에 따라 여러 가지 전기사용 용도를 검토해야 하는 경우가 있습니다.
예를 들어 세대 전기는 일반적인 주택용으로 사용하고, 소방용 강압펌프와 같은 설비는 별도의 용도로 검토할 수 있으며, 주변 보안등 역시 별도의 전기사용 용도로 구분하여 신청하는 경우가 있습니다.
따라서 준공 직전에 서류를 준비하는 것보다 공사 초기부터 한국전기안전공사와 한국전력공사의 관련 절차를 확인하는 것이 좋습니다.
특히 계약전력, 전기사용 용도, 설비용량, 인입설비, 차단기 용량 등을 서로 연결해서 검토해야 불필요한 재시공과 행정절차의 중복을 줄일 수 있습니다.
분전반 시공 후 반드시 확인할 사항
30년 동안 현장에서 제가 중요하게 생각해 온 점검 항목은 다음과 같습니다.
- 메인차단기의 정격과 전선 용량이 적절한지 확인한다.
- 분기차단기의 용량과 각 회로의 부하를 확인한다.
- 전선 접속부와 단자 체결 상태를 확인한다.
- 접지선의 연결 상태와 접속부를 확인한다.
- 회로별 명칭과 차단기 표시를 정확하게 작성한다.
- 절연저항 및 필요한 시험과 측정을 실시한다.
- 통전 전 각 회로의 결선 상태를 다시 확인한다.
- 건축물의 용도와 전기사용 신청 관련 사항을 확인한다.
특히 마지막 항목을 저는 중요하게 생각합니다. 전기설비를 완벽하게 시공했더라도 사용 목적과 행정절차를 제대로 검토하지 않으면 준공 과정에서 예상하지 못한 문제가 발생할 수 있기 때문입니다.
후배 기술자들에게 전하는 말
후배들에게 항상 이야기합니다.
"분전반은 차단기만 설치하는 것이 아니라 건물의 전기 흐름을 설계하고 관리하는 곳이다."
메인차단기 하나를 선정할 때도 전선의 허용전류와 부하용량을 함께 생각하고, 분기차단기를 설치할 때도 회로의 용도를 구분해야 합니다.
또한 접지와 보호장치의 역할을 이해하고 시공 후에는 반드시 측정과 점검을 실시해야 합니다.
무엇보다 중요한 것은 전기공사와 관련된 행정절차까지 함께 파악하는 것입니다.
30년 동안 현장에서 일하면서 느낀 것은 경험이 많을수록 오히려 더 꼼꼼하게 확인해야 한다는 사실입니다.
마무리
분전반은 건물의 전기를 안전하게 나누고 보호하는 전기설비의 중심입니다.
메인차단기, 분기차단기, 접지를 각각 올바르게 이해하고 시공해야 안전한 전기설비가 완성됩니다.
특히 계약전력을 증설하거나 건물의 용도가 변경되는 경우에는 차단기와 전선의 용량뿐만 아니라 전기사용 용도와 검사 및 신고 절차까지 함께 검토해야 합니다.
전기설비의 안전기준과 검사제도는 관련 법령과 기술기준에 따라 운영되므로 실제 공사에서는 최신 기준과 해당 기관의 절차를 확인하는 것이 중요합니다(출처: 한국전기안전공사).
또한 전기사용 신청과 계약전력 관련 업무는 전기사용 장소의 조건과 용도에 따라 달라질 수 있으므로 공사 완료 후가 아니라 준공 전에 관련 절차를 확인하는 것이 바람직합니다(출처: 한국전력공사).
30년 동안 현장에서 얻은 경험으로 말씀드리면 좋은 전기공사는 전선과 차단기만 잘 설치하는 것으로 끝나지 않습니다.
설계, 시공, 측정, 검사, 행정절차까지 하나의 흐름으로 이해하고 준비하는 것이 진짜 전기기술자의 실력입니다.
오늘도 한 번 더 확인하고, 한 번 더 검토하는 습관이 안전한 전기설비와 신뢰받는 기술자를 만들어 줄 것입니다.
