전기설비에서 가장 중요한 장소를 하나만 꼽으라면 저는 주저 없이 분전반이라고 말합니다.
왜냐하면 전선, 차단기, 누전차단기, 접지 등 모든 전기설비가 결국 분전반을 중심으로 연결되고 관리되기 때문입니다.
일반 사용자는 분전반을 단순히 차단기가 들어 있는 작은 상자 정도로 생각하는 경우가 많습니다.
하지만 실제 현장에서 분전반은 건물 전체 전기의 흐름을 관리하는 전기설비의 심장과 같은 역할을 합니다.
저는 30년 넘게 내선 전기공사 현장에서 근무하면서 주택, 상가, 학교, 공장 등 다양한 현장의 분전반을 설치하고 유지보수해 왔습니다.
그동안 경험하면서 느낀 점은 큰 사고는 대부분 특별한 기술 부족보다 기본적인 시공 원칙을 지키지 않았을 때 발생한다는 것입니다.
이번 글에서는 분전반 설치 시 반드시 확인해야 할 사항과 30년 현장에서 직접 경험한 사례를 바탕으로 안전한 분전반 시공 방법을 설명하겠습니다.
분전반이란? 전기설비를 관리하는 핵심 장치
분전반(Distribution Board)은 공급받은 전기를 각 전기 회로로 나누어 공급하고 보호하는 설비입니다.
쉽게 말하면 건물 안으로 들어온 전기를 각 장소에 안전하게 나누어 보내는 전기의 관리실이라고 할 수 있습니다.

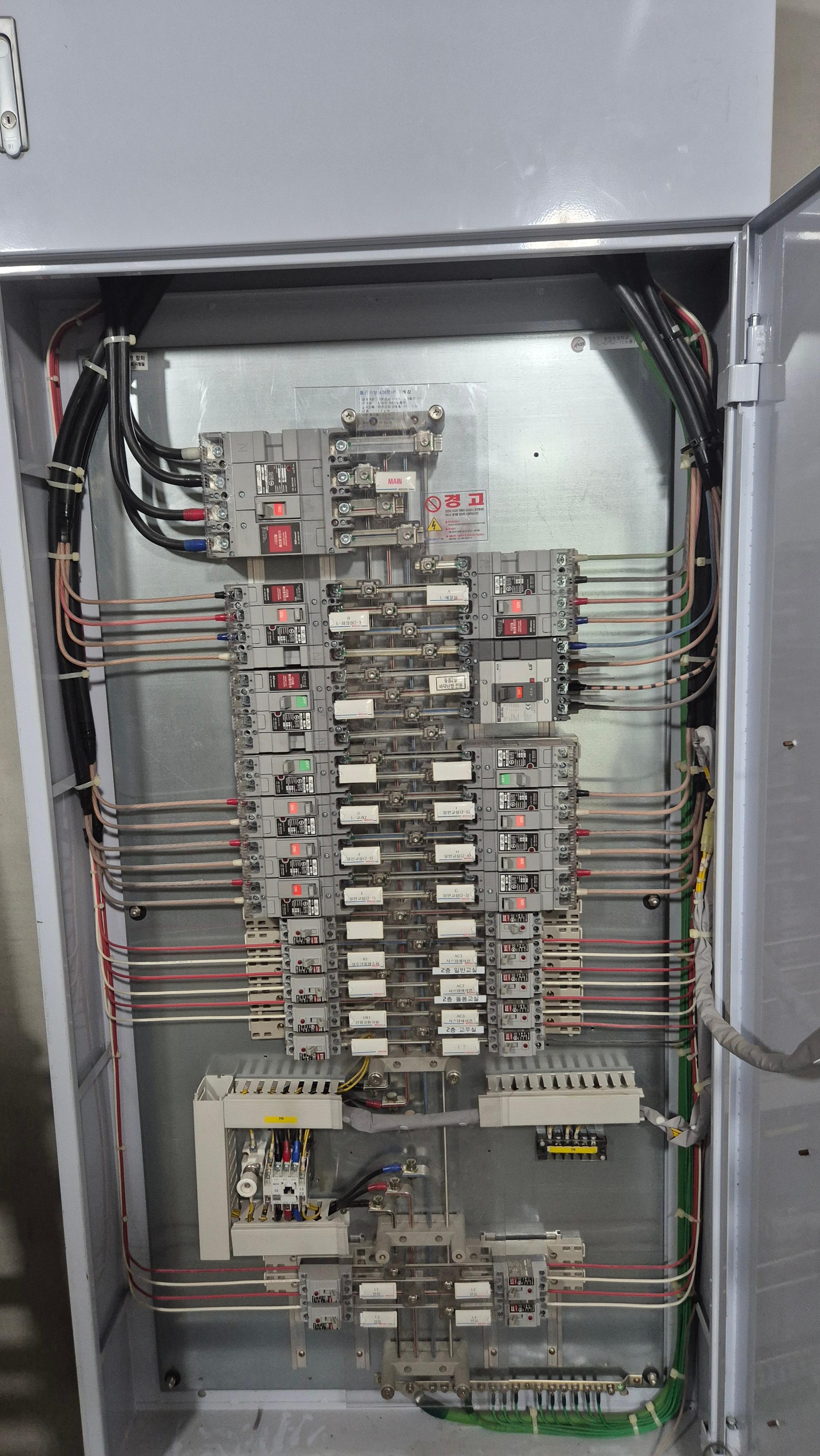

분전반 내부에는 일반적으로 다음과 같은 장치가 설치됩니다.
- 메인 차단기
- 배선용 차단기(MCCB, MCB)
- 누전차단기(ELB, RCBO)
- 접지 단자
- 중성선 단자대
- 배선용 부스바
부스바(Bus Bar)란 분전반 내부에서 여러 회로에 전기를 분배하기 위해 사용하는 금속 도체입니다.
쉽게 말하면 여러 차단기에 전원을 나누어 공급하는 전기 분배 통로입니다.
분전반 시공이 잘못되면 특정 회로가 반복적으로 차단되거나 과열, 화재 등의 문제가 발생할 수 있습니다.
분전반 설치 시 반드시 확인해야 할 사항
1. 단자 체결 상태 확인
분전반 사고에서 가장 많이 발생하는 문제가 단자 체결 불량입니다.
전선 연결부가 느슨하면 전류가 흐를 때 문제가 발생합니다.
접촉저항이란 전선과 단자가 완전히 밀착되지 않아 전류 흐름을 방해하는 저항을 의미합니다.
쉽게 말하면 단자가 제대로 조여지지 않았을 때 발생하는 전기의 마찰 저항이라고 생각하면 됩니다.
접촉저항이 증가하면 열이 발생하고 다음과 같은 문제가 발생할 수 있습니다.
- 단자 변색
- 전선 피복 손상
- 차단기 손상
- 화재 위험
따라서 분전반 시공 후에는 반드시 단자 조임 상태를 확인해야 합니다.
2. 규정 토크값에 따른 체결
최근 전기공사에서는 단순히 "단단히 조인다"가 아니라 정확한 체결 관리가 중요합니다.
토크값(Torque)이란 볼트나 단자를 조일 때 필요한 적정 회전력을 의미합니다.
쉽게 말하면 너무 약하지도 않고 너무 강하지도 않게 조이는 기준값입니다.
너무 약하게 조이면 접촉불량이 발생하고, 너무 강하게 조이면 단자 손상이나 나사산 파손이 발생할 수 있습니다.
특히 대용량 차단기와 간선 연결부는 반드시 적정 토크 기준을 확인해야 합니다.
3. 회로 표시와 관리
분전반 내부 차단기에는 반드시 회로 표시를 해야 합니다.
예를 들면:
- 1층 조명
- 주방 콘센트
- 에어컨 전원
- 냉난방 설비
- 기계 설비
등을 정확하게 표시해야 합니다.
회로 표시가 정확하면 고장 발생 시 빠르게 원인을 찾을 수 있고 유지관리도 쉬워집니다.
4. 분전반 내부 배선 정리
분전반 배선은 보기 좋게 정리하는 것이 목적이 아닙니다.
배선 정리는 안전과 유지관리를 위한 중요한 작업입니다.
전선을 무리하게 구부리거나 지나치게 당기면 피복 손상의 원인이 될 수 있습니다.
또한 배선 간 간격이 부족하면 열이 축적되어 설비 수명에도 영향을 줄 수 있습니다.
좋은 분전반은 문을 열었을 때 배선 흐름이 한눈에 보이는 분전반입니다.
5. 분전반 제작 전 현장 실측의 중요성
현장에서 자주 발생하는 문제가 있습니다.
분전반 제작업체에서 도면 기준으로 정확하게 제작했지만 실제 설치 현장에서는 문제가 발생하는 경우입니다.
예를 들면:
- 설치 공간 부족
- 케이블 인입 위치 불일치
- 차단기 결선 공간 부족
- 유지보수 공간 부족
등입니다.
저는 30년 동안 현장에서 분전반을 설치하면서 항상 제작 전에 현장 확인을 중요하게 생각했습니다.
분전반 외함 크기와 속판 규격이 도면과 맞더라도 실제 현장 공간과 케이블 방향을 반드시 확인해야 합니다.
특히 대용량 케이블은 굽힘 반경과 작업 공간이 필요하기 때문에 작은 차이가 시공 품질에 큰 영향을 줍니다.
30년 현장에서 경험한 분전반 단자 불량 사례
어느 상가 신축공사 현장이었습니다.
준공을 앞두고 마지막 분전반 점검을 진행하고 있었습니다.
외관상으로는 매우 깔끔하게 시공되어 있었고 모든 차단기도 정상적으로 설치되어 있었습니다.
하지만 최종 확인 과정에서 이상한 부분을 발견했습니다.
메인 차단기 2차 측 단자 하나가 정상적으로 체결되지 않은 상태였습니다.
겉으로 보기에는 아무 문제가 없어 보였습니다.
하지만 그대로 전원을 투입하고 사용량이 증가하면 어떻게 될까요?
전류가 흐르면서 접촉저항이 증가하고 발열이 발생할 수 있습니다.
시간이 지나면 단자 손상, 절연물 녹음, 심하면 화재까지 이어질 수 있는 상황이었습니다.
즉시 규정에 맞게 다시 체결하고 전체 회로를 재점검했습니다.
그 일을 겪은 후 저는 후배들에게 항상 이렇게 이야기합니다.
"분전반은 설치가 끝나는 순간부터 관리가 시작된다."
마지막 5분의 확인이 큰 사고를 예방합니다.
분전반 시공에서 흔히 발생하는 실수
현장에서 자주 발생하는 실수는 다음과 같습니다.
- 차단기 용량 확인 부족
- 단자 체결 불량
- 회로 표시 누락
- 접지 연결 누락
- 전선 정리 불량
- 분전반 공간 부족
이러한 문제는 준공 당시에는 발견되지 않을 수도 있지만 시간이 지나면서 큰 문제로 나타날 수 있습니다.
KEC 기준과 분전반 안전 시공
분전반은 단순한 전기함이 아니라 전기설비 보호와 안전을 담당하는 중요한 설비입니다.
KEC(한국전기설비규정)는 전기설비의 안전한 설치와 보호를 위한 기준으로 분전반, 차단기, 접지 등 전기설비 시공 기준을 제시하고 있습니다.
쉽게 말하면 전기기술자가 반드시 따라야 하는 안전 기준입니다.
산업통상자원부는 전기설비가 기술기준에 적합하게 설치되고 안전하게 관리되어야 한다고 규정하고 있습니다.
(출처: 산업통상자원부)
한국전기안전공사는 전기설비의 안전 확보를 위해 정기적인 점검과 적절한 유지관리의 중요성을 강조하고 있습니다.
(출처: 한국전기안전공사)
30년 현장에서 후배 기술자에게 전하는 조언
전기공사는 빠르게 끝내는 기술이 아닙니다.
정확하게 시공하고 오랫동안 안전하게 사용할 수 있도록 만드는 기술입니다.
분전반 문을 닫기 전에 항상 스스로 질문해야 합니다.
"내 가족이 사용하는 설비라면 이렇게 마무리할 수 있을까?"
이 마음가짐이 좋은 기술자를 만듭니다.
기술보다 중요한 것은 책임감입니다.
마무리
분전반은 건물 전기설비의 시작이며 가장 중요한 관리 지점입니다.
단자 체결, 배선 정리, 회로 표시, 접지 확인, 최종 점검까지 어느 하나 소홀히 해서는 안 됩니다.
30년 동안 현장에서 배운 가장 큰 교훈은 이것입니다.
"기본을 지키는 시공이 최고의 기술이다."
전기공사의 품질은 눈에 보이는 화려함이 아니라 보이지 않는 부분까지 얼마나 정확하게 시공했는지에서 결정됩니다.
앞으로도 이 블로그에서는 30년 현장 경험을 바탕으로 실제 전기공사 사례와 실무 노하우를 계속 공유하겠습니다.
다음 글에서는 「절연저항 측정 (중요성, 측정방법, 현장사례)」을 주제로 신축 아파트 세대별 절연저항 측정 경험과 안전 점검 방법을 자세히 소개하겠습니다.
