전기부하 불평형, 3상부하·상전류·부하분산으로 설비 수명을 지킵니다
3상 전기설비는 공장, 상가, 아파트 공용설비, 대형 건물 등 대부분의 산업용 전기설비에서 사용됩니다.
3상 전원은 각 상(1, 2, 3)에 부하가 균등하게 분산될 때 가장 효율적으로 운전됩니다. 그러나 실제 현장에서는 특정 상에만 부하가 집중되는 경우가 많으며, 이를 전기부하 불평형이라고 합니다.
30년 넘게 내선 전기공사와 유지보수 현장에서 점검해 본 결과, 차단기 트립이나 모터 과열, 변압기 온도 상승의 원인 중 상당수가 부하 불평형에서 시작되었습니다.
저는 후배들에게 항상 이렇게 이야기합니다.
"전류는 세 상이 함께 나누어 흘러야 가장 안전하다."
한국전기안전공사는 전기설비의 안정적인 운전을 위해 3상 부하의 균형 유지와 정기적인 부하 측정을 권장하고 있습니다.
(출처 : 한국전기안전공사)
3상부하, 균형이 가장 중요한 전력 공급 방식입니다
3상부하란 R상, S상, T상의 세 개 전원에 부하가 분산되어 사용하는 전기설비를 말합니다.
쉽게 말하면 세 사람이 함께 짐을 나누어 드는 것과 같은 방식의 전력 공급입니다.
3상부하를 균형 있게 유지하면 다음과 같은 장점이 있습니다.
- 전력 손실 감소
- 모터 효율 향상
- 변압기 수명 연장
- 전압 안정
- 설비 신뢰성 향상
반대로 특정 상에만 부하가 집중되면 과열과 전압 불균형이 발생할 수 있습니다.
상전류, 반드시 세 상을 모두 측정해야 합니다
상전류란 3상 회로의 각 상(R·S·T)에 흐르는 전류를 말합니다.
쉽게 말하면 각 전선마다 실제로 흐르는 전기의 양입니다.
상전류를 측정할 때는 다음 사항을 확인해야 합니다.
- 1상 전류
- 2상 전류
- 3상 전류
- 상간 전류 차이
- 최대 부하 시간대 측정
클램프미터를 이용하여 세 상을 모두 측정해야 정확한 부하 상태를 확인할 수 있습니다.
한 상만 측정해서는 전체 설비 상태를 정확하게 판단할 수 없습니다.
부하분산, 설비를 오래 사용하는 가장 좋은 방법입니다
부하분산이란 각 상에 연결된 부하를 균등하게 배분하는 작업을 말합니다.
쉽게 말하면 무거운 짐을 여러 사람이 고르게 나누어 드는 것입니다.
부하분산을 실시하면 다음과 같은 효과가 있습니다.
- 차단기 트립 감소
- 전압 불평형 개선
- 변압기 발열 감소
- 모터 수명 연장
- 전력 손실 감소
KEC에서도 전기설비는 예상되는 부하를 고려하여 안전하게 운전될 수 있도록 설계하고 시공하도록 규정하고 있습니다.
(출처 : 산업통상자원부 한국전기설비규정 KEC)
30년 현장에서 있었던 실제 사례
공장 증설공사를 마친 후 시운전을 실시하던 현장이었습니다.

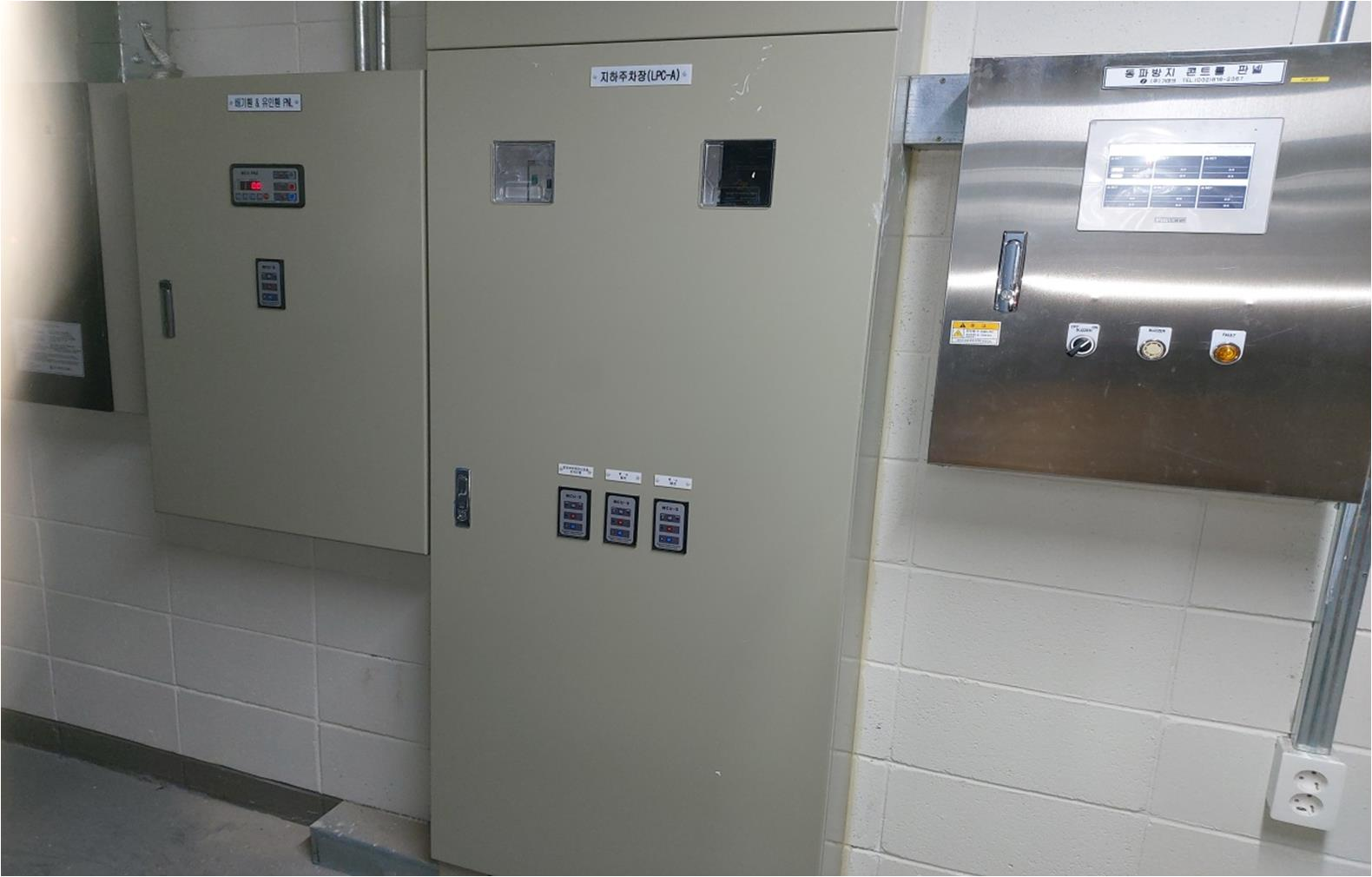

생산설비는 정상적으로 운전되고 있었지만 메인 분전반에서 한쪽 케이블만 유난히 뜨거운 것이 느껴졌습니다.
클램프미터로 측정해 보니 1상은 약 92A, 2상은 58A, 3상은 55A가 흐르고 있었습니다.
처음에는 케이블 이상을 의심했지만 회로를 하나씩 확인해 보니 새로 설치한 대용량 히터와 일부 모터가 모두 R상에 집중되어 있었습니다.
상가와 공장에서는 증설이나 리모델링 과정에서 기존 회로를 그대로 사용하면서 특정 상에 부하가 집중되는 경우가 자주 발생합니다.
저는 생산팀과 협의하여 일부 부하를 S상과 T상으로 재배치했습니다.
재측정 결과 세 상의 전류가 각각 약 69A, 67A, 68A로 균형을 이루었고, 분전반의 발열도 크게 감소했습니다.
열화상카메라로 다시 확인한 결과 케이블과 차단기의 온도도 모두 정상 범위로 회복되었습니다.
이 사례를 통해 다시 한번 느낀 것은 설비를 추가할 때는 용량만 볼 것이 아니라 어느 상에 연결할 것인지까지 함께 검토해야 한다는 점이었습니다.
후배들에게도 항상 이렇게 말합니다.
"부하를 나누는 일이 설비의 수명을 늘리는 가장 쉬운 방법이다."
전기부하 불평형을 예방하는 현장 노하우
30년 동안 현장에서 꾸준히 실천해 온 방법입니다.
- 클램프미터로 3상 전류 측정
- 최대 부하 시간대 점검
- 상별 전류 기록 관리
- 신규 설비 연결 전 부하 검토
- 분전반 회로 재배치 검토
- 열화상카메라 발열 확인
- 변압기 부하율 확인
- 모터 운전 상태 점검
- 정기적인 예방점검 실시
- 유지관리 이력 작성
특히 공장이나 상가처럼 설비가 자주 변경되는 현장은 분기별로 상전류를 측정하면 부하 불평형을 조기에 발견하는 데 큰 도움이 됩니다.
후배 기술자들에게 전하는 말
후배들에게 가장 자주 하는 말이 있습니다.
"전류를 측정할 때는 반드시 세 상을 모두 확인하라."
한 상만 정상이라고 전체 설비가 정상인 것은 아닙니다.
좋은 기술자는 숫자 하나가 아니라 세 상의 균형을 함께 보는 사람입니다.
30년 동안 현장에서 큰 고장을 예방했던 경험을 돌아보면 대부분은 작은 전류 차이를 미리 발견하고 조치했던 결과였습니다.
마무리
3상 전기설비는 균형이 유지될 때 가장 효율적이고 안전하게 운전됩니다.
전기부하 불평형, 3상부하, 상전류, 부하분산을 정확하게 이해하고 정기적으로 측정하면 변압기 과열, 모터 손상, 차단기 트립 등 대부분의 문제를 예방할 수 있습니다.
한국전기안전공사는 정기적인 부하 측정과 예방점검이 전기설비의 안전성과 신뢰성을 높이는 중요한 관리 방법이라고 안내하고 있습니다.
(출처 : 한국전기안전공사)
또한 산업통상자원부의 한국전기설비규정(KEC)은 전기설비가 예상 부하에 적합하도록 설계·시공하고 지속적으로 안전하게 유지관리하도록 규정하고 있습니다.
(출처 : 산업통상자원부 한국전기설비규정 KEC)
30년 동안 현장에서 얻은 가장 큰 교훈은 이것입니다.
"부하의 균형은 설비의 균형이고, 설비의 균형은 안전의 시작이다."
오늘도 세 상의 전류를 한 번 더 측정하고, 부하를 한 번 더 확인하며, 균형 있는 전력 관리를 실천하는 습관이 여러분을 더욱 신뢰받는 전기기술자로 만들어 줄 것입니다.
