전기설비 접지저항 측정, 접지저항·접지측정기·감전예방이 안전의 시작입니다
전기공사에서 접지는 눈에 잘 보이지 않는 설비입니다.
하지만 낙뢰가 발생하거나 누전이 생겼을 때 사람의 생명과 전기설비를 보호하는 가장 중요한 역할을 하는 것이 바로 접지설비입니다.
30년 넘게 내선 전기공사와 유지보수 현장에서 수많은 접지공사를 시공하고 점검하면서 느낀 점은 접지는 시공보다 측정이 더 중요하다는 것입니다.
접지봉을 설치했다고 해서 접지가 완성되는 것이 아닙니다.
반드시 접지저항을 측정하여 설계 목적에 맞는 성능이 확보되었는지 확인해야 합니다.
저는 후배들에게 항상 이렇게 이야기합니다.
"좋은 접지는 눈으로 보는 것이 아니라 측정기로 확인하는 것이다."
한국전기안전공사는 접지설비의 성능은 반드시 측정을 통해 확인해야 하며, 정기적인 접지저항 측정이 감전 및 전기화재 예방에 중요하다고 안내하고 있습니다.
접지저항, 접지 성능을 판단하는 가장 중요한 기준입니다
접지저항이란 접지극을 통해 전류가 대지로 흐를 때 발생하는 저항값을 말합니다.
쉽게 말하면 전기가 얼마나 쉽게 땅으로 흘러갈 수 있는지를 나타내는 수치입니다.
접지저항이 적절하게 유지되면 다음과 같은 효과가 있습니다.
- 감전사고 예방
- 누전 시 신속한 차단
- 낙뢰전류 방전
- 전기화재 예방
- 설비 보호
KEC에서는 과거처럼 모든 설비에 동일한 저항값을 적용하지 않고, 설비의 종류와 감전보호 조건을 만족하는 접지성능을 확보하도록 규정하고 있습니다.

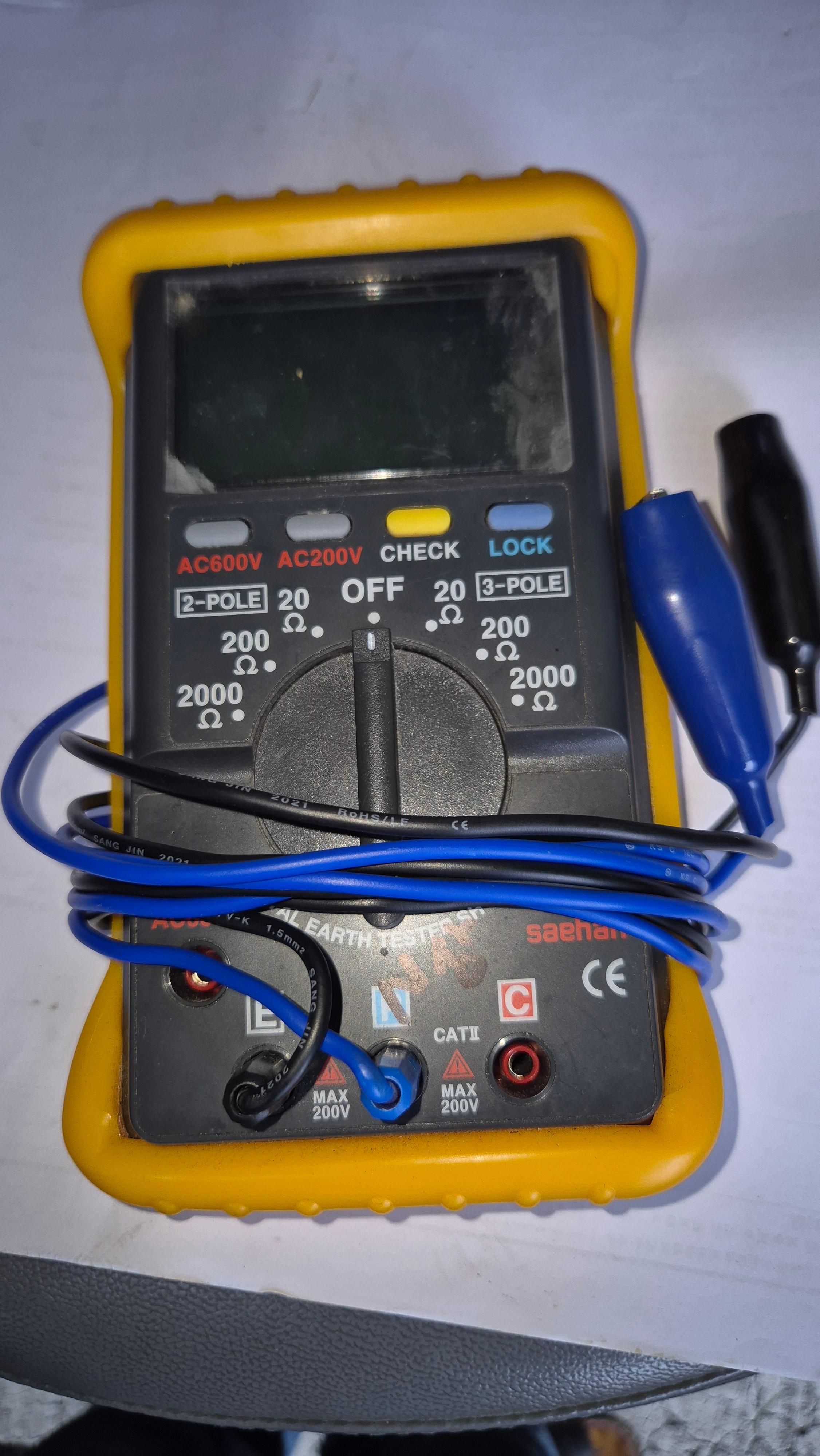

접지측정기, 접지 상태를 정확하게 확인하는 계측기입니다
접지측정기란 접지저항을 측정하는 전용 계측기를 말합니다.
쉽게 말하면 접지가 제대로 시공되었는지 확인하는 검사 장비입니다.
접지측정기는 다음과 같은 방법으로 사용합니다.
- 3극법(3단자 측정)
- 4극법(4단자 측정)
- 클램프식 측정
- 간이 측정
현장에서는 일반적으로 3단자 측정법을 가장 많이 사용합니다.
측정 전에는 반드시 보조 접지봉의 설치 위치와 토양 상태를 함께 확인해야 정확한 측정값을 얻을 수 있습니다.
감전예방, 접지의 가장 중요한 목적입니다
감전예방이란 누전이나 절연파괴가 발생했을 때 사람이 위험한 전압에 노출되지 않도록 보호하는 것을 말합니다.
쉽게 말하면 사람을 안전하게 보호하기 위한 마지막 안전장치입니다.
감전예방을 위해서는 다음 사항을 반드시 확인해야 합니다.
- 접지저항 측정
- 접지도체 연결 상태
- 접속부 부식 여부
- 접지봉 손상 여부
- 누전차단기 정상 동작
접지가 아무리 잘 시공되어도 접속부가 부식되거나 단선되면 제 기능을 하지 못합니다.
30년 현장에서 있었던 실제 사례
공장 신축공사의 사용전점검을 준비하던 현장이었습니다.
접지공사는 설계도면대로 완료되었고 외관상으로도 특별한 문제는 없어 보였습니다.
하지만 저는 준공 전에 접지측정기로 접지저항을 측정했습니다.
측정 결과는 예상보다 높은 값이 나왔습니다.
처음에는 계측기 이상을 의심했지만 다시 측정해도 같은 결과였습니다.
원인을 조사해 보니 접지봉 연결부 한 곳의 압착 상태가 좋지 않았고, 볼트 체결도 완전히 이루어지지 않은 상태였습니다.
접속부를 다시 압착하고 규정 토크로 체결한 후 재측정하자 접지저항은 안정적으로 개선되었습니다.
이후 한국전기안전공사의 사용전점검에서도 적합 판정을 받을 수 있었습니다.
만약 측정을 생략하고 준공했다면 누전 발생 시 접지 기능이 제대로 작동하지 않아 감전 위험이 커질 수도 있는 상황이었습니다.
이 경험 이후 저는 모든 현장에서 "접지는 시공보다 측정이 먼저다."라는 원칙을 더욱 철저하게 지키고 있습니다.
접지저항 측정 품질을 높이는 현장 노하우
30년 동안 현장에서 꾸준히 실천해 온 방법입니다.
- 접지측정기 교정 상태 확인
- 보조 접지봉 정확한 설치
- 접지선 연결 상태 확인
- 접속부 체결 점검
- 토양 상태 확인
- 동일 조건에서 반복 측정
- 측정 결과 기록 보관
- 준공 전 최종 측정
- 정기 안전점검 실시
- 접지설비 유지관리
특히 우기와 건기에는 토양의 수분 상태가 달라질 수 있으므로 계절에 따른 정기 측정도 중요합니다.
후배 기술자들에게 전하는 말
후배들에게 가장 자주 하는 말이 있습니다.
"접지는 설치했다고 끝나는 공사가 아니다."
측정하지 않은 접지는 성능을 보장할 수 없습니다.
좋은 기술자는 접지봉을 많이 박는 사람이 아니라 접지 성능을 정확하게 확인하는 사람입니다.
30년 동안 현장에서 가장 믿음직했던 설비는 화려한 설비가 아니라 기본이 충실한 접지설비였습니다.
마무리
접지설비는 전기설비 안전의 가장 기본이 되는 보호설비입니다.
접지저항, 접지측정기, 감전예방을 정확하게 이해하고 정기적으로 측정하면 감전사고와 전기화재를 효과적으로 예방할 수 있습니다.
한국전기안전공사는 접지저항 측정과 정기적인 유지관리가 안전한 전기설비 운영의 핵심이라고 안내하고 있으며, 사용전점검 과정에서도 중요한 확인 항목으로 다루고 있습니다. :contentReference[oaicite:2]{index=2}
또한 KEC는 접지저항을 일률적인 수치로만 판단하기보다 설비의 감전보호 목적과 전기적 요구사항을 만족하도록 설계·시공·관리하도록 규정하고 있습니다. :contentReference[oaicite:3]{index=3}
30년 동안 현장에서 얻은 가장 큰 교훈은 이것입니다.
"접지는 보이지 않지만, 사고가 발생하는 순간 가장 먼저 그 성능이 드러난다."
오늘도 접지저항을 한 번 더 측정하고, 접속부를 한 번 더 확인하며, 기본을 끝까지 지키는 습관이 여러분을 더욱 신뢰받는 전기기술자로 만들어 줄 것입니다.
