전력분석기 활용, 전력측정·전력품질·고장분석으로 보이지 않는 전기 문제를 찾아냅니다
전기설비에서 가장 어려운 고장 가운데 하나는 눈에 보이지 않는 이상 현상입니다.
차단기는 떨어지지 않고, 절연저항도 정상이며, 육안으로도 특별한 문제가 없어 보이는데 설비가 오작동하거나 전기요금이 증가하는 경우가 있습니다. 이러한 문제는 대부분 전력품질과 관련되어 있으며, 정확한 원인을 찾기 위해서는 전력분석기가 필요합니다.
30년 넘게 내선 전기공사와 유지보수 현장에서 다양한 고장을 점검하면서 느낀 점은 전력분석기는 추측을 데이터로 바꾸는 가장 중요한 계측기라는 것입니다.
경험만으로 판단하는 시대는 지났습니다. 이제는 측정한 데이터를 근거로 원인을 분석해야 정확한 해결이 가능합니다.
저는 후배들에게 항상 이렇게 이야기합니다.
"전기는 거짓말을 하지 않는다. 숫자를 읽을 줄 아는 기술자가 진짜 전문가다."
한국전기안전공사는 전기설비의 이상 원인을 정확하게 파악하기 위해서는 계측장비를 이용한 측정과 분석이 중요하다고 안내하고 있습니다.
전력측정, 설비의 운전 상태를 수치로 확인하는 방법입니다
전력측정이란 전압, 전류, 전력, 역률, 주파수 등을 계측하여 설비의 운전 상태를 확인하는 것을 말합니다.
쉽게 말하면 전기설비의 건강 상태를 숫자로 확인하는 검사입니다.
전력측정을 통해 확인할 수 있는 항목은 다음과 같습니다.
- 전압(V)
- 전류(A)
- 유효전력(kW)
- 피상전력(kVA)
- 역률(PF)
- 주파수(Hz)
이러한 데이터를 종합적으로 분석하면 설비가 정상적으로 운전되는지 쉽게 판단할 수 있습니다.
전력품질, 안정적인 전기 공급을 판단하는 중요한 기준입니다
전력품질이란 전압과 전류가 일정하고 안정적으로 공급되는 상태를 말합니다.
쉽게 말하면 깨끗하고 안정적인 전기를 사용하는 상태입니다.
전력품질이 나빠지면 다음과 같은 문제가 발생할 수 있습니다.
- 전압강하
- 전압불평형
- 고조파 발생
- 역률 저하
- 설비 오작동
특히 자동화설비와 인버터, 서버실, 의료장비는 전력품질의 영향을 크게 받습니다.
고장분석, 정확한 측정이 정확한 해결의 시작입니다
고장분석이란 측정한 데이터를 이용하여 전기설비의 이상 원인을 찾는 과정입니다.
쉽게 말하면 고장의 원인을 추측이 아닌 측정 결과로 확인하는 작업입니다.
고장분석에서는 다음과 같은 사항을 확인합니다.
- 부하 변화
- 전압 변동
- 전류 불평형
- 고조파 함유율
- 최대수요전력
- 역률 변화
KEC에서도 전기설비는 사용 환경에 적합한 성능을 유지하고 이상이 발생하면 적절한 점검과 유지관리를 실시하도록 규정하고 있습니다.
30년 현장에서 있었던 실제 사례
한 공장에서 생산설비가 하루에도 여러 번 멈춘다는 점검 요청을 받은 적이 있었습니다.
모터와 차단기, 전선, 절연저항을 모두 점검했지만 특별한 이상은 발견되지 않았습니다.
설비 제조업체에서도 기계에는 문제가 없다는 의견을 제시했습니다.

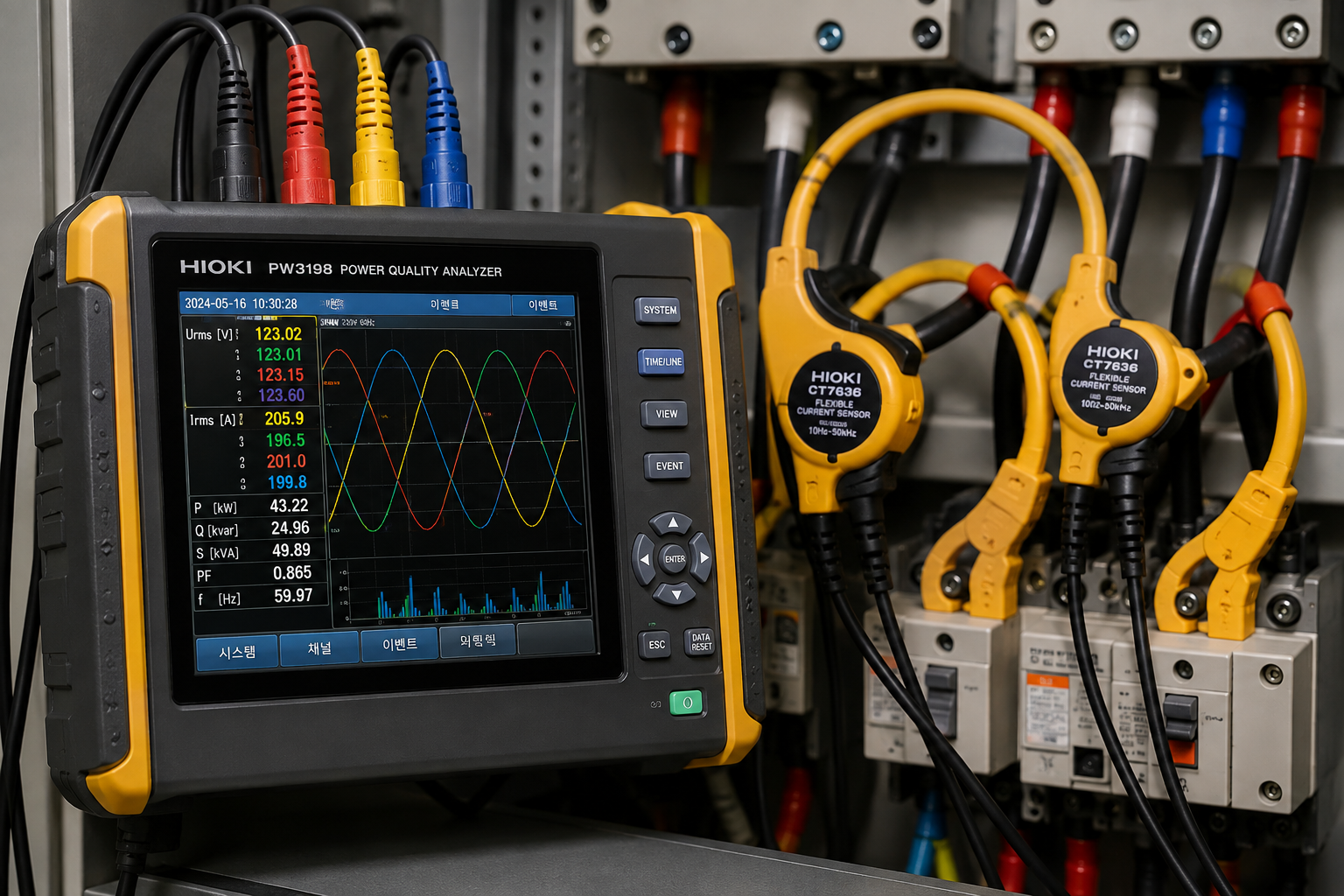

저는 전력분석기를 메인 분전반에 설치하여 하루 동안 운전 데이터를 기록했습니다.
기록을 분석한 결과 대용량 용접기가 가동될 때마다 순간적인 전압강하가 발생했고, 그때마다 자동제어장치가 오작동하는 것을 확인했습니다.
원인은 기계가 아니라 순간적인 전력품질 저하였습니다.
건물 관리자는 용접기 운전 시간을 조정하고 부하를 분산시켰으며, 일부 회로는 별도로 분리하여 사용하도록 개선했습니다.
이후 생산설비는 정상적으로 운전되었고 반복되던 고장도 완전히 사라졌습니다.
이 경험을 통해 저는 보이지 않는 전기 문제는 전력분석기가 가장 정확하게 찾아낸다는 사실을 다시 한번 확인했습니다.
후배들에게도 항상 이렇게 말합니다.
"추측은 경험이지만, 측정은 증거다."
전력분석기 활용 품질을 높이는 현장 노하우
30년 동안 현장에서 꾸준히 실천해 온 방법입니다.
- 측정 목적 설정
- 정상 운전 상태에서 측정
- 최대부하 시간 확인
- 전압과 전류 동시 기록
- 역률 분석
- 고조파 분석
- 부하 변동 기록
- 장시간 데이터 저장
- 측정 결과 비교 분석
- 개선 후 재측정 실시
특히 순간적으로 발생하는 이상은 짧은 측정으로 확인하기 어려우므로 장시간 기록 기능을 적극 활용하는 것이 중요합니다.
후배 기술자들에게 전하는 말
후배들에게 가장 자주 하는 말이 있습니다.
"좋은 기술자는 고장을 추측하지 않고 데이터를 분석한다."
전기설비는 숫자로 말합니다.
전력분석기의 데이터를 정확하게 읽을 수 있다면 대부분의 고장 원인을 빠르게 찾을 수 있습니다.
30년 동안 현장에서 가장 어려웠던 고장도 결국 정확한 측정이 해결의 시작이었습니다.
마무리
전력분석기는 현대 전기설비 유지관리에서 반드시 필요한 계측장비입니다.
전력측정, 전력품질, 고장분석을 정확하게 이해하고 적극적으로 활용하면 반복되는 전기고장과 설비 오작동을 효과적으로 예방할 수 있습니다.
한국전기안전공사는 계측장비를 이용한 정확한 측정과 분석이 전기설비의 안전성과 신뢰성을 높이는 중요한 방법이라고 안내하고 있습니다.
또한 산업통상자원부의 한국전기설비규정(KEC)은 전기설비가 안전하고 안정적인 성능을 유지할 수 있도록 적절한 점검과 유지관리를 실시하도록 규정하고 있습니다.
30년 동안 현장에서 얻은 가장 큰 교훈은 이것입니다.
"전기 문제는 경험으로 의심하고, 계측기로 확인하며, 데이터로 해결해야 한다."
오늘도 전력분석기를 한 번 더 연결하고, 데이터를 한 번 더 분석하며, 정확한 진단을 습관으로 만드는 것이 여러분을 더욱 신뢰받는 전기기술자로 만들어 줄 것입니다.
