전선관 시공, 보이지 않는 곳의 품질이 건물을 지킵니다
전기공사 현장에서 많은 사람들이 전선과 차단기 같은 전기기기에 관심을 가지지만, 실제로 전선을 보호하고 안전하게 유지하는 역할을 하는 전선관 시공 역시 매우 중요합니다.
전선은 한번 설치되면 대부분 벽체, 천장, 바닥 속에 매립됩니다. 따라서 공사가 완료된 이후 문제가 발생하면 보수 작업이 매우 어렵습니다.
30년 넘게 내선 전기공사 현장에서 신축 아파트, 학교, 공장, 상가 등 다양한 현장을 경험하면서 제가 느낀 가장 큰 교훈은 이것입니다.
"보이지 않는 곳을 얼마나 정성스럽게 시공하느냐가 진짜 기술자의 실력을 보여준다."
전선관은 단순히 전선을 넣어두는 통로가 아닙니다. 전선을 외부 충격과 습기로부터 보호하고, 장기간 안전하게 사용할 수 있도록 만드는 중요한 보호 설비입니다.
한국전기안전공사는 전기설비의 안전 확보를 위해 배선 보호와 적절한 시공 방법이 중요하다고 안내하고 있습니다(출처: 한국전기안전공사).
전선관이 필요한 이유
전선관이란 전선을 보호하기 위해 설치하는 관을 의미합니다. 쉽게 말하면 전선이 안전하게 지나가는 보호 통로입니다.
전선관은 다음과 같은 역할을 합니다.
- 전선의 물리적 손상 방지
- 습기와 외부 환경으로부터 보호
- 전선 교체 및 유지관리 용이
- 화재 위험 감소
- 배선 품질 향상
특히 콘크리트 속에 매립되는 배관은 한번 마감되면 다시 확인하기 어렵기 때문에 처음 시공할 때 정확하게 작업해야 합니다.
CD관 시공 시 주의사항

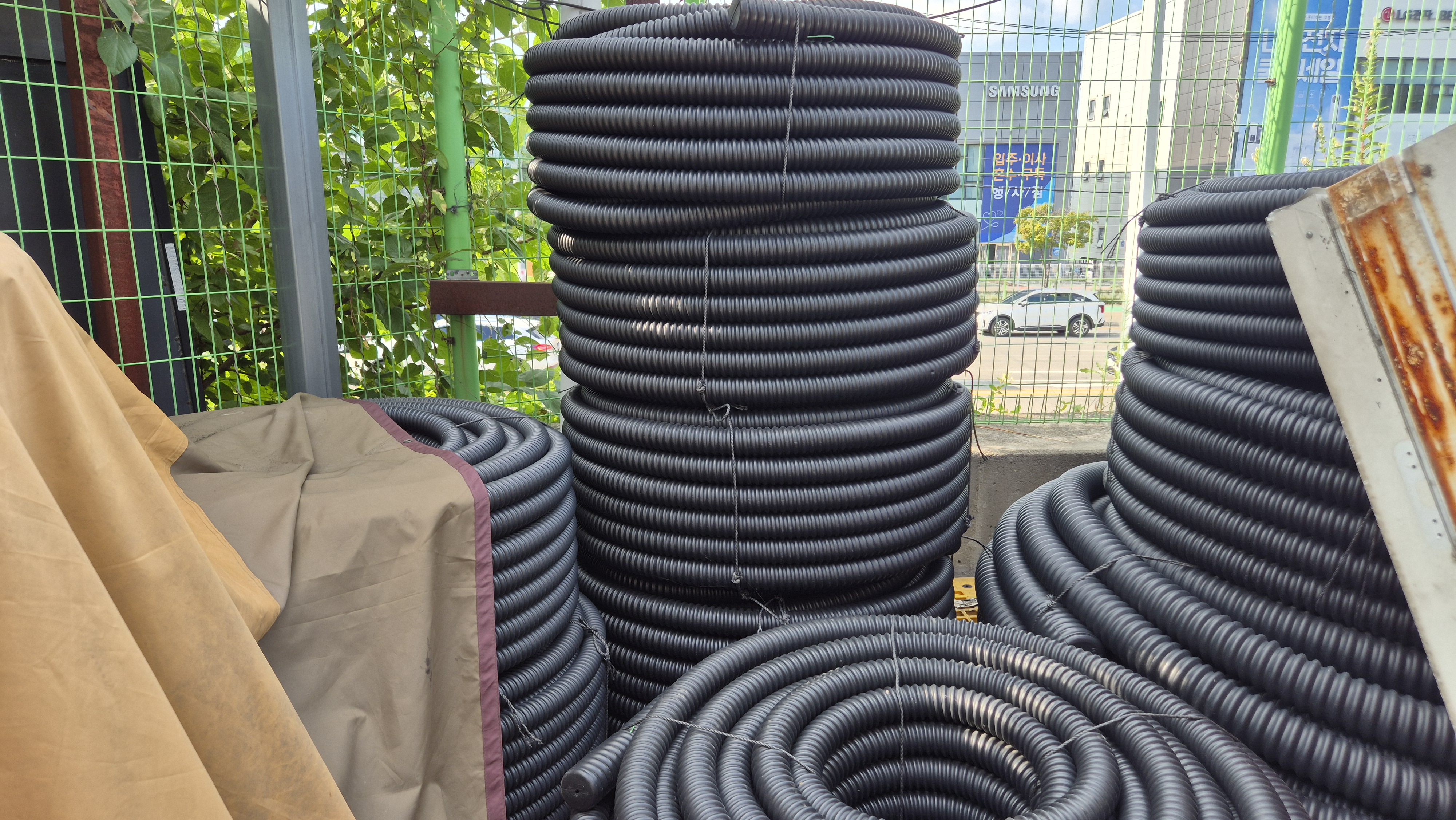

현장에서 가장 많이 사용하는 배관 중 하나가 CD관입니다.
CD관이란 합성수지 재질로 만들어진 가요성 전선관입니다. 쉽게 말하면 구부리기 쉬워 콘크리트 매입 배관에 많이 사용하는 전선 보호관입니다.
CD관은 작업성이 좋다는 장점이 있지만, 시공을 잘못하면 문제가 발생할 수 있습니다.
대표적인 문제는 다음과 같습니다.
- 심하게 꺾인 배관
- 배관 눌림 현상
- 배관 연결 불량
- 철근과의 간섭
- 배관 내부 막힘
특히 너무 작은 곡률로 구부리면 전선 입선 과정에서 문제가 발생할 수 있습니다.
PF관과 금속관의 특징
PF관은 내충격성이 좋은 합성수지 전선관으로, 외부 노출이나 보호가 필요한 장소에서 많이 사용됩니다.
쉽게 말하면 CD관보다 견고하여 충격에 강한 전선 보호관입니다.
반면 금속관은 금속 재질로 제작된 전선관으로, 기계적 강도가 필요한 장소에서 사용됩니다.
쉽게 말하면 외부 충격으로부터 전선을 더욱 강하게 보호하는 배관 방식입니다.
사용 장소와 환경에 맞는 전선관을 선택하는 것이 중요합니다.
전선관 내부 확보가 중요합니다
현장에서 자주 발생하는 문제 중 하나가 전선관 막힘입니다.
콘크리트 타설 과정에서 관이 눌리거나 이물질이 들어가면 나중에 전선을 넣기 어렵습니다.
특히 아파트 신축 현장에서는 수많은 세대의 배관 작업이 진행되기 때문에 작은 실수가 전체 공정에 영향을 줄 수 있습니다.
그래서 저는 항상 배관 작업 후 다음 사항을 확인했습니다.
- 배관 끝부분 보호 처리
- 배관 막힘 여부 확인
- 입선 전 관통 확인
- 배관 위치 표시
- 도면과 실제 시공 위치 비교
작업 속도보다 중요한 것은 나중에 문제가 발생하지 않는 시공입니다.
30년 현장에서 있었던 실제 사례
아파트 신축 현장에서 있었던 일입니다.
입선 작업을 진행하던 중 한 세대의 거실 조명 배관에서 전선이 더 이상 들어가지 않는 문제가 발생했습니다.
처음에는 단순한 전선 걸림이라고 생각했습니다.
하지만 배관 내부를 확인해 보니 콘크리트 타설 과정에서 배관 일부가 눌려 내부 공간이 좁아진 상태였습니다.
결국 해당 부분의 마감 일부를 다시 열고 배관을 보수해야 했습니다.
공사 초기 단계에서 배관 상태를 확인했다면 발생하지 않았을 문제였습니다.
그 이후 저는 후배들에게 항상 이야기합니다.
"배관은 콘크리트 속에 묻기 전에 검사를 끝내야 한다."
보이지 않는 부분일수록 더 꼼꼼하게 확인해야 합니다.
전선관 시공 품질을 높이는 방법
30년 동안 현장에서 실천해 온 기준입니다.
- 설계도면과 배관 위치 확인
- 용도에 맞는 전선관 선택
- 무리한 굴곡 금지
- 배관 연결부 확실하게 고정
- 타 공정과 간섭 확인
- 입선 전 배관 상태 점검
- 전선관 손상 여부 확인
- 매입 전 사진 기록
특히 신축 현장에서는 전기공사만 보는 것이 아니라 설비, 소방, 건축 공정과의 협의가 반드시 필요합니다.
후배 기술자들에게 전하는 말
후배들에게 항상 이렇게 말합니다.
"전선은 보이지만 배관 품질은 보이지 않는다. 그러나 결과는 반드시 나타난다."
공사가 끝난 뒤 문제가 생기면 대부분 벽 속이나 천장 속에서 원인을 찾아야 합니다.
처음 시공할 때 조금 더 확인하는 것이 나중에 큰 재시공을 막는 가장 좋은 방법입니다.
30년 동안 현장에서 배운 것은 빠른 작업보다 정확한 작업이 결국 더 빠른 길이라는 사실입니다.
마무리
전선관 시공은 전기공사의 기초이면서 전체 품질을 결정하는 중요한 과정입니다.
전선관, CD관, PF관, 금속관, 배관 보호와 같은 기본 개념을 정확하게 이해하고 현장 조건에 맞게 시공해야 안전한 전기설비가 완성됩니다.
한국전기설비규정(KEC)은 전기배선이 외부 영향으로부터 적절히 보호될 수 있도록 시공해야 한다는 원칙을 제시하고 있습니다(출처: 산업통상자원부 KEC).
30년 동안 현장에서 얻은 경험으로 말씀드리면 좋은 전기공사는 보이는 부분보다 보이지 않는 부분에서 결정됩니다.
오늘도 기본을 지키고, 한 번 더 확인하며, 작은 배관 하나까지 책임지는 자세가 여러분을 더욱 신뢰받는 전기기술자로 만들어 줄 것입니다.
다음 회 예고
제30회. 전기공사 준공검사 (절연저항, 통전시험, 최종점검)
30년 현장 경험을 바탕으로 전기공사의 마지막 단계인 준공검사 과정과 반드시 확인해야 할 절연저항 측정, 통전시험, 최종 점검 방법을 실제 사례와 함께 소개하겠습니다.
