전선 선정, 허용전류·전압강하·CV케이블을 함께 검토해야 안전한 전기공사가 됩니다
며칠 전 한 공장에서 전기 증설 상담을 받았습니다.
공장 대표는 "차단기만 큰 것으로 바꾸면 되는 것 아닌가요?"라고 질문했습니다.
현장을 확인해 보니 생산설비가 추가되면서 부하는 늘어났지만, 기존 전선은 처음 시공했을 때 그대로 사용하고 있었습니다.
이런 현장을 30년 동안 수없이 경험했습니다.
많은 분들이 차단기 용량만 변경하면 문제가 해결된다고 생각하지만, 실제 현장에서는 전선 선정이 더 중요할 때가 많습니다.
전선의 허용전류를 초과하면 절연체의 온도가 상승하고, 장기간 반복되면 절연이 열화 되어 누전이나 화재로 이어질 수 있습니다. 또한 배선 거리가 길면 전압강하가 커져 기계가 정상적으로 작동하지 않는 경우도 발생합니다.
저는 후배들에게 항상 이렇게 이야기합니다.
"차단기는 설비를 보호하지만, 전선은 전기를 안전하게 운반하는 생명선이다."
한국전기안전공사는 전기설비의 안전을 위해 설비 용량에 적합한 전선을 사용하고 정기적으로 점검할 것을 안내하고 있습니다. :contentReference [oaicite:0]{index=0}
허용전류, 전선이 안전하게 흘릴 수 있는 최대 전류입니다
허용전류란 전선이 과열되지 않고 지속적으로 흘릴 수 있는 전류를 말합니다.
쉽게 말하면 전선이 안전하게 견딜 수 있는 전류의 한계입니다.
허용전류를 선정할 때는 다음 사항을 함께 검토해야 합니다.
- 부하전류
- 주위온도
- 전선의 포설방법
- 동시에 포설되는 전선 수
- 절연재료
- 향후 증설 계획
같은 16SQ 전선이라도 공기 중 설치인지, 전선관 내부인지, 여러 회로를 함께 포설하는지에 따라 허용전류는 달라질 수 있습니다. KEC는 이러한 설치조건을 고려하여 허용전류를 선정하도록 규정하고 있습니다. :contentReference [oaicite:1]{index=1}
전압강하, 기계가 힘없이 돌아가는 원인이 될 수 있습니다
전압강하란 전류가 전선을 따라 흐르면서 전압이 감소하는 현상을 말합니다.
쉽게 말하면 멀리 갈수록 전압이 조금씩 떨어지는 현상입니다.
전압강하가 커지면 다음과 같은 문제가 발생할 수 있습니다.
- 모터 기동 불량
- 조명 밝기 저하
- 설비 출력 감소
- 전력손실 증가
- 기기 수명 단축
따라서 전선을 선정할 때는 허용전류뿐 아니라 배선 거리와 전압강하도 함께 계산해야 합니다. :contentReference [oaicite:2]{index=2}
CV케이블, 공장과 상가에서 가장 많이 사용하는 전력 케이블입니다
CV케이블은 가교폴리에틸렌(XLPE) 절연을 사용하는 저압 전력 케이블입니다.
쉽게 말하면 내열성과 내구성이 우수하여 공장과 상가에서 많이 사용하는 전력 케이블입니다.
제가 현장에서 CV케이블을 선정할 때는 다음 사항을 반드시 확인합니다.
- 계약전력
- 실제 부하전류
- 허용전류
- 전압강하
- 배선거리
- 향후 설비 증설 여부
전선은 가격만 보고 선정하는 자재가 아니라, 앞으로 수년 동안 안전하게 사용할 수 있는지를 기준으로 선택해야 합니다.
30년 현장에서 있었던 실제 사례
몇 해 전 상가에서 메인 MCCB가 반복적으로 동작한다는 민원을 받고 현장을 방문했습니다.
처음에는 차단기 이상을 의심하는 경우가 많았지만, 저는 먼저 클램프미터로 메인 전류를 측정했습니다.
측정 결과는 약 70A에 가까운 전류가 지속적으로 흐르고 있었습니다.
부하를 조사해 보니 에어컨과 환기설비를 추가 설치하면서 기존 설비 용량을 초과한 상태였습니다.
건물 관리인과 상가 업주에게 측정 결과를 설명한 후 협의를 거쳐 메인 MCCB를 100A로 교체하고, 인입 전선도 기존 규격에서 CV 16SQ 케이블로 함께 교체했습니다.
공사 후 다시 부하전류를 측정하고 열화상카메라로 단자 온도를 확인한 결과 정상 범위로 운전되었습니다.
이 현장을 통해 다시 한번 느낀 것은 차단기만 교체해서는 안전한 공사가 될 수 없으며, 허용전류와 전압강하를 함께 검토하여 전선을 선정해야 한다는 점이었습니다.

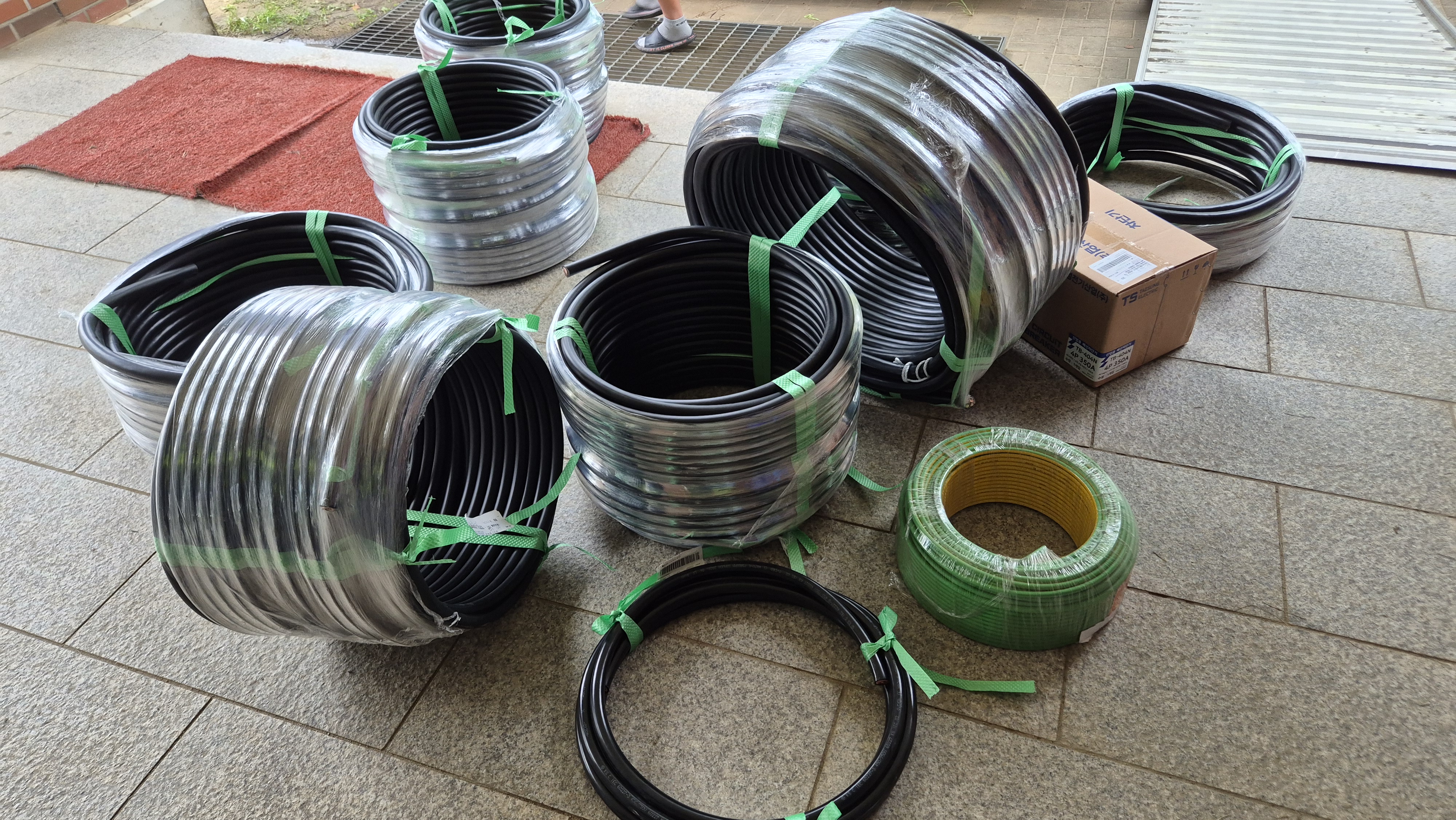

▲ 현장사진 : CV 16SQ 케이블 교체 전·후 모습
▲ 측정사진 : 클램프미터 부하전류 측정
30년 전기기술자의 현장 노하우
- 차단기보다 먼저 전선을 확인한다.
- 허용전류는 반드시 실제 부하전류와 비교한다.
- 배선거리가 길면 전압강하를 계산한다.
- CV케이블은 향후 증설 계획까지 고려하여 선정한다.
- 측정 없이 전선을 교체하지 않는다.
- 공사 후 반드시 부하전류를 다시 측정한다.
- 열화상카메라로 단자 발열을 최종 확인한다.
30년 현장 메모
30년 동안 가장 많이 본 실수는 전선은 그대로 두고 차단기만 큰 용량으로 교체하는 경우였습니다.
그렇게 하면 차단기는 떨어지지 않을 수 있지만, 전선은 허용전류를 초과하여 과열될 수 있습니다.
현장에서 가장 중요한 것은 차단기와 전선을 하나의 보호시스템으로 생각하는 습관입니다.
마무리
전선 선정은 단순히 굵기를 결정하는 작업이 아닙니다.
허용전류, 전압강하, CV케이블의 특성을 함께 검토해야 안전한 전기설비를 만들 수 있습니다.
KEC에서는 전선 선정 시 설계전류와 보호장치, 허용전류의 협조를 만족하고 설치 조건과 전압강하를 함께 고려하도록 규정하고 있습니다. 또한 한국전기안전공사도 설비 용량에 적합한 전선 사용과 지속적인 점검을 권장하고 있습니다. :contentReference [oaicite:3]{index=3}
30년 동안 현장에서 얻은 가장 큰 교훈은 이것입니다.
"좋은 전기공사는 값싼 전선을 사용하는 공사가 아니라, 고객이 10년 후에도 안심하고 사용할 수 있는 전선을 선택하는 공사다."
오늘도 전선을 선정하기 전에 한 번 더 측정하고, 한 번 더 계산하는 습관이 안전한 전기설비를 만드는 가장 확실한 방법입니다.
