전선 접속, 1cm의 차이가 10년의 안전을 결정합니다
전기공사에서 가장 많이 하는 작업이 무엇이냐고 묻는다면 저는 전선 접속이라고 답합니다.
전선을 연결하는 작업은 단순해 보이지만, 실제 현장에서는 가장 많은 문제가 발생하는 공정 가운데 하나입니다. 전선을 잘못 접속하면 접촉저항이 증가하고 발열이 발생하며, 결국 누전이나 전기화재로 이어질 수 있습니다.
30년 넘게 내선 전기공사 현장에서 다양한 건축물의 전기설비를 시공하면서 느낀 것은 좋은 전기공사는 전선 접속에서 품질이 결정된다는 사실입니다.
눈에 보이지 않는 작은 접속 하나가 수십 년 동안 전기설비의 안전을 좌우합니다.
한국전기안전공사는 전선 접속부의 불량은 전기화재의 주요 원인 중 하나이며, 규격에 맞는 접속자재와 정확한 시공이 매우 중요하다고 안내하고 있습니다(출처: 한국전기안전공사).
전선 접속이 중요한 이유
전선 접속이란 두 개 이상의 전선을 전기적으로 안전하게 연결하는 작업을 말합니다. 쉽게 말하면 전기가 끊김 없이 안전하게 흐르도록 이어주는 과정입니다.
접속 상태가 불량하면 전류는 흐르더라도 접촉저항이 증가하면서 열이 발생합니다.
여기서 반드시 알아야 할 전문 용어가 있습니다.
접촉저항이란 전류가 접속부를 통과할 때 발생하는 저항을 의미합니다. 쉽게 말하면 전기가 지나가는 길이 좁아져 열이 발생하는 현상입니다.
접촉저항이 커질수록 발열도 증가하며, 장기간 방치하면 절연 손상과 화재로 이어질 수 있습니다.
압착단자는 규격에 맞게 사용해야 합니다

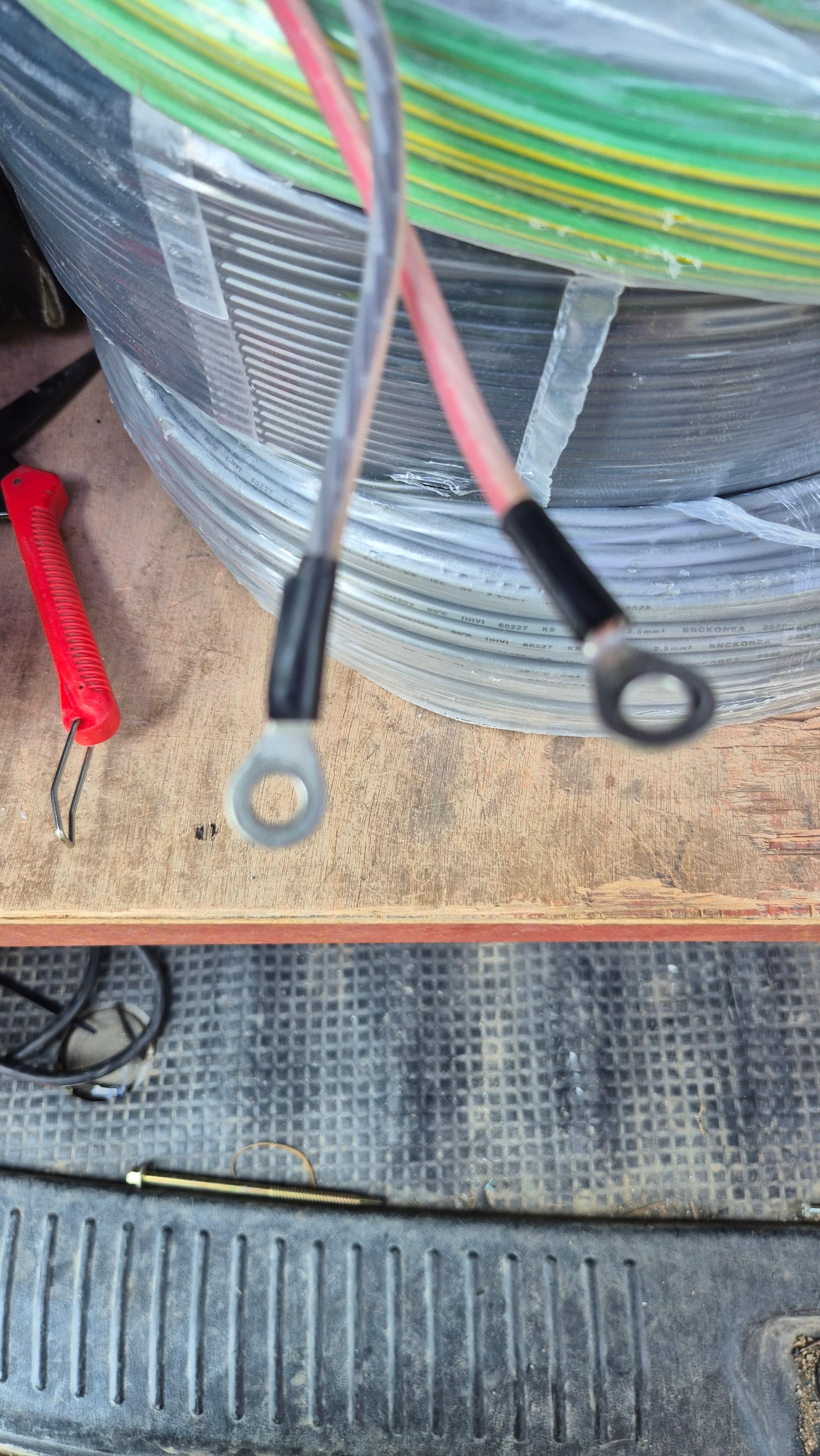

현장에서 가장 많이 사용하는 것이 압착단자입니다.
압착단자란 전선 끝부분을 단단하게 고정하여 차단기나 단자대에 연결하는 금속 부품입니다. 쉽게 말하면 전선이 빠지거나 헐거워지지 않도록 잡아주는 연결 부품입니다.
압착단자를 사용할 때는 전선 굵기에 맞는 제품을 선택해야 하며, 반드시 전용 압착공구를 사용해야 합니다.
망치나 펜치로 억지로 눌러 사용하는 것은 올바른 시공이 아닙니다.
압착 상태가 불량하면 시간이 지나면서 단자가 느슨해지고 발열이 발생할 가능성이 커집니다.
슬리브 접속도 정확해야 합니다
배선을 연장하거나 중간 접속할 때는 슬리브를 많이 사용합니다.
슬리브란 두 전선을 연결하기 위해 사용하는 금속 접속관입니다. 쉽게 말하면 전선을 안전하게 이어주는 연결관입니다.
슬리브 역시 전선 규격에 맞게 선택해야 하며, 압착 후에는 절연튜브나 수축튜브 등을 사용하여 절연을 완벽하게 마감해야 합니다.
겉으로는 잘 연결된 것처럼 보여도 압착이 부족하면 시간이 지나면서 접속불량이 발생할 수 있습니다.
30년 현장에서 있었던 실제 사례
상가 신축공사를 마친 후 시운전을 하던 중 특정 회로에서 차단기가 반복적으로 동작하는 현상이 발생했습니다.
처음에는 부하의 문제라고 생각했지만 하나씩 점검해 보니 분전반 내부 단자 한 곳이 다른 부분보다 뜨겁게 달아오르고 있었습니다.
단자를 분리하여 확인한 결과 압착단자가 제대로 압착되지 않은 상태였습니다.
외관상으로는 정상처럼 보였지만 실제로는 접촉저항이 증가하면서 발열이 계속 발생했던 것입니다.
압착단자를 새것으로 교체하고 규정에 맞게 다시 압착한 후 통전시험을 실시하니 발열도 사라지고 차단기 오동작도 해결되었습니다.
그 일을 통해 다시 한번 확신했습니다.
전선 접속은 보이지 않는 곳에서 품질이 결정됩니다.
전선 접속 시 반드시 확인해야 할 사항
제가 현장에서 항상 실천하는 점검 사항입니다.
- 전선 굵기에 맞는 압착단자 사용
- 슬리브 규격 확인
- 전용 압착공구 사용
- 전선 피복 손상 여부 확인
- 압착 후 당김시험 실시
- 절연 마감 상태 확인
- 단자 체결 토크 확인
- 절연저항 측정
- 통전시험 실시
- 발열 여부 최종 확인
이러한 기본 절차를 지키는 것만으로도 대부분의 접속불량은 예방할 수 있습니다.
후배 기술자들에게 전하는 말
후배들에게 가장 자주 하는 말이 있습니다.
"전선은 연결하는 것이 아니라 책임지는 것이다."
접속 작업은 몇 분이면 끝날 수 있습니다.
하지만 그 접속부는 건물이 사용되는 동안 수년, 수십 년 동안 전기를 안전하게 전달해야 합니다.
30년 동안 현장에서 일하며 느낀 것은 성실하게 압착하고, 한 번 더 확인하는 습관이 결국 가장 큰 품질을 만든다는 사실입니다.
작은 접속 하나도 절대로 대충 해서는 안 됩니다.
마무리
전선 접속은 전기공사의 기본이면서도 가장 중요한 작업 가운데 하나입니다.
전선 접속, 접촉저항, 압착단자, 슬리브, 절연마감과 같은 기본 개념을 정확하게 이해하고 규정에 맞게 시공하는 것이 안전한 전기설비의 시작입니다.
한국전기설비규정(KEC)에서도 전선 접속은 기계적 강도와 전기적 연속성을 확보할 수 있도록 시공해야 한다고 규정하고 있습니다(출처: 산업통상자원부 KEC).
30년 동안 현장에서 얻은 경험으로 말씀드리면, 좋은 기술자는 접속을 빨리 하는 사람이 아니라 끝까지 확인하는 사람입니다.
오늘도 기본을 지키고, 정확하게 압착하며, 작은 접속 하나까지 책임지는 자세가 여러분을 더욱 신뢰받는 전기기술자로 만들어 줄 것입니다.
