전기공사를 완료한 후 반드시 확인해야 하는 마지막 작업이 있습니다.
바로 절연저항 측정입니다.
전기공사는 배관을 하고 전선을 넣고 차단기를 설치한다고 끝나는 것이 아닙니다.
눈으로 보기에는 완벽하게 시공된 것처럼 보여도 전선 내부의 손상이나 미세한 절연 불량은 확인하기 어렵습니다.
저는 30년 넘게 내선 전기공사 현장에서 일하면서 수많은 준공 현장을 경험했습니다.
그 과정에서 확실하게 느낀 점은 하나입니다.
"측정하지 않은 전기설비는 안전하다고 말할 수 없다."
절연저항 측정은 단순한 검사 절차가 아니라 내가 시공한 전기설비가 안전한지 확인하는 기술자의 마지막 책임입니다.
이번 글에서는 절연저항 측정의 중요성과 측정 방법, 그리고 30년 현장에서 경험한 실제 사례를 바탕으로 설명하겠습니다.
절연저항 측정이란?
절연저항(Insulation Resistance)이란 전기가 흐르는 도체와 대지 또는 다른 도체 사이의 절연 상태를 나타내는 저항값입니다.
쉽게 말하면 전기가 새어나가지 않고 얼마나 잘 차단되고 있는지를 확인하는 수치입니다.
전선의 피복이 손상되거나 습기가 침투하면 절연저항 값이 낮아지고 누전 위험이 증가합니다.
절연저항 측정은 이러한 문제를 사전에 발견하기 위한 가장 기본적인 전기 안전 시험입니다.

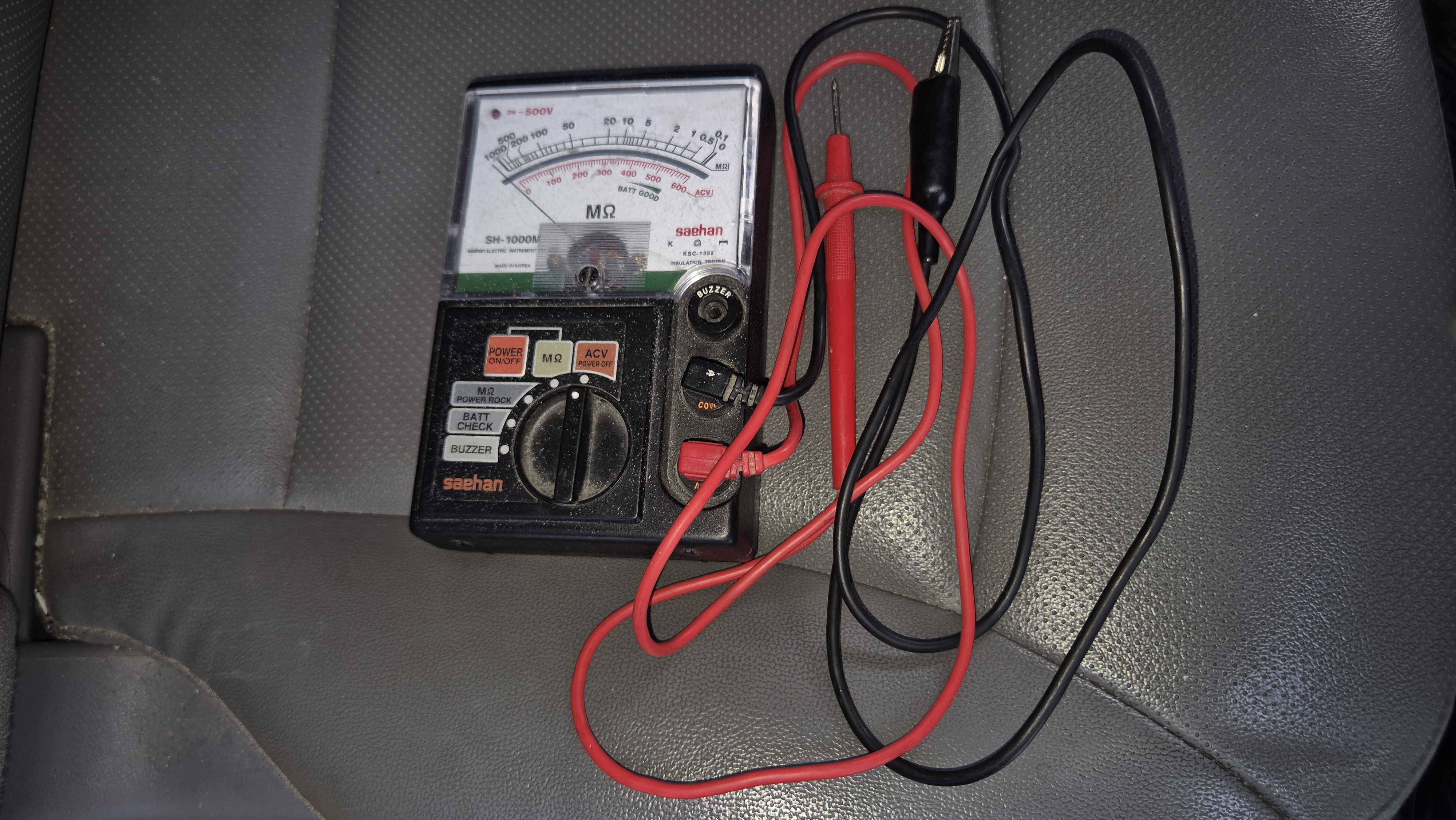

측정에는 일반적으로 절연저항계(Megger)라는 전용 측정기를 사용합니다.
절연저항계(Megger)란 전선과 전기설비의 절연 상태를 확인하기 위해 높은 시험전압을 인가하여 절연 성능을 측정하는 장비입니다.
쉽게 말하면 전기설비 내부에 문제가 없는지 검사하는 건강검진 장비와 같은 역할을 합니다.
절연저항 측정이 중요한 이유
전기설비에서 절연 상태가 중요한 이유는 전기가 정상적인 경로로만 흐르게 하기 위해서입니다.
절연 상태가 나빠지면 다음과 같은 문제가 발생할 수 있습니다.
- 누전차단기 반복 동작
- 전기기기 고장
- 감전 위험 증가
- 전기화재 발생 가능성 증가
특히 건축물 내부의 전선은 대부분 벽체, 천장, 바닥 속에 매입됩니다.
마감공사가 완료된 이후 문제가 발견되면 보수 작업이 매우 어려워집니다.
따라서 마감 전에 절연저항을 측정하고 이상 여부를 확인하는 것이 매우 중요합니다.
절연저항 측정 방법과 확인 사항
절연저항 측정은 단순히 측정기를 연결하는 작업이 아닙니다.
측정 전 반드시 준비 과정이 필요합니다.
1. 전원 차단 확인
측정 전 반드시 전원을 차단해야 합니다.
활선 상태에서 잘못 측정하면 측정기 손상이나 안전사고가 발생할 수 있습니다.
2. 부하 분리
전자제품이나 민감한 장비가 연결되어 있는 경우 측정 전에 분리해야 합니다.
전자기기는 시험전압에 의해 손상될 가능성이 있기 때문입니다.
3. 회로별 측정
각 회로별로 측정하여 이상이 있는 구간을 찾아야 합니다.
예를 들어:
- 조명 회로
- 콘센트 회로
- 동력 회로
- 에어컨 회로
등을 구분하여 확인합니다.
절연저항 기준 확인의 중요성
전기설비의 절연저항은 설치 장소와 설비 조건에 따라 기준이 달라질 수 있습니다.
따라서 반드시 관련 기준과 설계 조건을 확인해야 합니다.
KEC(한국전기설비규정)은 전기설비의 안전한 설치와 유지관리를 위한 기준으로 절연 성능과 전기 안전에 관한 요구사항을 제시하고 있습니다.
쉽게 말하면 전기기술자가 안전한 전기설비를 만들기 위해 따라야 하는 공식 기준입니다.
산업통상자원부는 전기설비 기술기준을 통해 전기설비가 안전하게 설치되고 유지되어야 함을 규정하고 있습니다.
(출처: 산업통상자원부)
또한 한국전기안전공사는 전기설비 점검 시 절연 상태 확인이 전기 사고 예방에 중요한 항목이라고 안내하고 있습니다.
(출처: 한국전기안전공사)
30년 현장에서 경험한 절연 불량 사례
상가 신축공사 현장에서 준공 전 절연저항 측정을 진행했던 경험입니다.
모든 배관과 배선 작업은 완료되어 있었고 외관상으로는 매우 깨끗한 상태였습니다.
하지만 한 개 회로에서 절연저항 값이 기준보다 낮게 측정되었습니다.
처음에는 측정 오류라고 생각할 수도 있는 상황이었습니다.
하지만 다시 확인하고 배선 경로를 추적했습니다.
그 결과 금속 전선관 입구 부분에서 전선 피복이 아주 미세하게 손상된 것을 발견했습니다.
육안으로는 거의 확인하기 어려운 작은 손상이었지만 시간이 지나면 누전으로 이어질 수 있는 위험 요소였습니다.
손상된 전선을 교체하고 다시 측정한 결과 정상적인 절연저항 값을 확인할 수 있었습니다.
만약 절연저항 측정을 하지 않았다면 입주 후 누전이나 차단기 반복 동작 문제가 발생했을 가능성이 높았습니다.
이 경험 이후 저는 후배들에게 항상 이야기합니다.
"절연저항 측정은 문제를 찾는 일이 아니라 사고를 예방하는 일이다."
아파트 신축 현장에서 배운 절연저항 측정의 의미
아파트 신축 현장은 절연저항 측정의 중요성을 가장 크게 느낄 수 있는 곳입니다.
수백 세대 또는 수천 세대를 하나씩 확인해야 하기 때문에 작업량이 매우 많습니다.
젊은 시절에는 반복되는 측정 작업이 힘들고 지루하게 느껴진 적도 있었습니다.
하지만 지금은 생각이 달라졌습니다.
한 세대 한 세대 측정하는 과정은 내가 시공한 전기설비를 직접 확인하는 시간입니다.
좋은 측정 결과가 나오면 기술자로서 큰 보람을 느낍니다.
반대로 문제가 발견되면 준공 전에 해결할 수 있는 소중한 기회가 됩니다.
그래서 후배들에게 항상 이렇게 이야기합니다.
"절연저항 측정은 귀찮은 검사가 아니라 내 기술을 확인하는 과정이다."
측정값보다 중요한 것은 원인 찾기
현장에서 가끔 이런 경우가 있습니다.
절연저항 값이 낮게 나오면 단순히 문제가 있는 전선만 찾으려고 합니다.
하지만 좋은 기술자는 원인을 찾아야 합니다.
원인은 다양할 수 있습니다.
- 전선 피복 손상
- 습기 유입
- 배관 내부 물 고임
- 전기기기 내부 절연 불량
- 잘못된 결선
측정값은 결과를 보여주는 것이고, 기술자는 그 원인을 찾아 해결해야 합니다.
후배 기술자들에게 전하고 싶은 말
전기공사는 경험도 중요하지만 확인하는 습관이 더욱 중요합니다.
"괜찮겠지"라는 생각은 전기공사에서 가장 위험한 생각입니다.
눈으로 확인하고,
측정기로 확인하고,
마지막에는 다시 한번 점검해야 합니다.
좋은 기술자는 빨리 끝내는 사람이 아니라 안전하게 완성하는 사람입니다.
마무리
절연저항 측정은 전기공사의 마지막 과정이지만 가장 중요한 안전 확인 작업입니다.
특히 아파트와 같은 공동주택에서는 많은 세대를 반복 측정해야 하기 때문에 힘든 작업처럼 느껴질 수 있습니다.
하지만 그 과정 하나하나가 안전한 전기설비를 만드는 중요한 과정입니다.
30년 동안 현장에서 경험한 결과는 분명합니다.
성실한 시공과 정확한 절연저항 측정은 절대로 배신하지 않습니다.
전기기술자는 눈에 보이는 작업만 잘하는 사람이 아니라, 보이지 않는 위험까지 찾아내는 사람이어야 합니다.
앞으로도 이 블로그에서는 30년 내선 전기공사 경험을 바탕으로 실제 현장에서 필요한 기술과 노하우를 계속 공유하겠습니다.
다음 글에서는
「콘센트와 스위치 배선 원리, 현장에서 자주 발생하는 실수와 해결 방법」을 주제로 실제 배선 사례와 함께 자세히 알아보겠습니다.
