내선 전기공사를 하면서 흔히 듣는 질문이 하나 있습니다.
"접지는 눈에 보이지도 않는데 꼭 해야 하나요?"
건축주나 일반 사용자 입장에서는 접지가 평소에는 아무 역할을 하지 않는 것처럼 보일 수 있습니다.
하지만 30년 넘게 내선 전기공사 현장에서 일해 온 경험으로 말씀드리면 접지는 전기설비의 마지막 안전장치입니다.
전기설비에 문제가 발생했을 때 사람 대신 전류가 안전하게 흐를 수 있는 길을 만들어 주는 것이 바로 접지입니다.
평소에는 존재감을 느끼기 어렵지만 누전, 절연 파괴, 이상전압 등의 사고가 발생하는 순간 사람의 생명과 전기설비를 보호하는 가장 중요한 역할을 합니다.
저는 지금까지 주택, 상가, 학교, 공장 등 다양한 현장에서 접지공사를 진행하고 점검해 왔습니다.
현장에서 배운 가장 중요한 교훈은 다음과 같습니다.
"눈에 보이는 공정보다 눈에 보이지 않는 공정을 더 꼼꼼하게 해야 좋은 전기기술자가 된다."
이번 글에서는 접지공사가 왜 필요한지, 어떤 역할을 하는지, 그리고 30년 현장에서 경험한 실제 사례를 통해 자세히 설명하겠습니다.
접지란 무엇인가? 전기안전의 기본 원리
접지(Earthing)란 전기설비의 금속 외함이나 노출된 도전성 부분을 대지와 전기적으로 연결하는 것을 말합니다.
쉽게 말하면 전기가 잘못된 방향으로 흐를 때 안전하게 땅으로 흘려보내는 통로를 만드는 작업입니다.
정상적인 상태에서는 접지를 통해 전류가 흐르지 않습니다.
하지만 전선의 절연이 손상되거나 전기기기 내부에서 누전이 발생하면 접지선이 사고 전류의 이동 경로가 됩니다.
이때 누전차단기가 빠르게 동작하여 전원을 차단하고 감전 사고를 예방합니다.
접지공사가 중요한 이유
접지공사의 주요 목적은 다음과 같습니다.
1. 감전사고 예방
전기기기의 외함에 전기가 흐르면 사람이 만지는 순간 감전 위험이 발생합니다.
접지는 이러한 위험 전압을 낮추고 사고 전류가 안전하게 흐르도록 도와줍니다.
2. 전기화재 예방
누설전류란 정상적인 전기회로가 아닌 다른 경로로 흐르는 전류를 의미합니다.
쉽게 말하면 전기가 새어나가는 현상입니다.
누설전류가 지속적으로 발생하면 열이 발생하고 전기화재의 원인이 될 수 있습니다.
접지는 이러한 이상 전류가 빠르게 흐를 수 있도록 도와 보호장치가 작동하게 합니다.
3. 누전차단기 정상 동작
많은 사람들이 접지와 누전차단기는 별개의 장치라고 생각하지만 실제 현장에서는 서로 밀접한 관계가 있습니다.
접지가 제대로 되어 있어야 사고 발생 시 보호장치가 정상적으로 동작할 가능성이 높아집니다.
4. 전기기기 보호
접지는 사람뿐 아니라 전기기기도 보호합니다.
전자기기의 이상전압을 줄이고 기기의 손상을 예방하는 역할을 합니다.
접지가 불량하면 발생하는 문제
접지 상태가 좋지 않으면 평소에는 문제가 없어 보일 수 있습니다.
하지만 사고가 발생하면 큰 차이가 발생합니다.
대표적인 문제는 다음과 같습니다.
- 전기기기 외함에서 전기가 느껴짐
- 누전차단기 미동작
- 전자제품 오작동
- 모터 손상
- 감전 위험 증가
- 낙뢰 피해 증가
특히 위험한 점은 접지 불량은 눈으로 쉽게 확인하기 어렵다는 것입니다.
그래서 반드시 측정을 통해 확인해야 합니다.
접지공사에서 사용하는 전문 용어
접지저항
접지저항은 접지 전극과 대지 사이에서 전류가 흐를 때 발생하는 저항값입니다.
쉽게 말하면 전기가 땅으로 얼마나 잘 흘러가는지를 나타내는 수치입니다.
접지저항 값이 높으면 사고 전류가 원활하게 흐르지 못할 수 있습니다.
따라서 시공 후 반드시 접지저항 측정을 실시해야 합니다.
접지선
접지선은 전기기기의 금속 외함과 접지 시스템을 연결하는 전선입니다.
쉽게 말하면 사고 발생 시 전류가 이동하는 안전 통로 역할을 하는 전선입니다.
접지선 연결 상태가 불량하면 접지공사를 제대로 했더라도 보호 기능이 떨어질 수 있습니다.
등전위 본딩
등전위 본딩은 서로 다른 금속 부분의 전위 차이를 줄이기 위해 연결하는 작업입니다.
쉽게 말하면 여러 금속 부분의 전압 차이를 최소화하여 감전 위험을 줄이는 방법입니다.
30년 현장에서 경험한 접지 불량 사례
몇 년 전 소규모 공장에서 전기설비 점검 요청을 받은 적이 있습니다.
현장 직원들은 다음과 같은 이야기를 했습니다.
"기계를 만지면 손끝이 따끔거립니다."
하지만 설비는 정상적으로 작동하고 있었기 때문에 큰 문제로 생각하지 않았습니다.
현장을 점검한 결과 원인은 접지 불량이었습니다.
모터 절연 성능이 조금씩 저하되면서 누설전류가 발생하고 있었지만, 접지선이 부식되어 정상적인 역할을 하지 못하고 있었습니다.
결국 누설전류가 안전하게 빠져나가지 못하고 기계 외함에 남아 있었던 것입니다.
접지선을 새로 설치하고 접지저항을 측정하여 기준에 맞게 보완한 후 문제는 해결되었습니다.
그 이후 직원들은 더 이상 따끔거림을 느끼지 않았고, 전기설비도 안전하게 사용할 수 있었습니다.
이 경험을 통해 다시 한번 깨달았습니다.
접지는 평소에는 아무것도 하지 않는 것처럼 보이지만, 사고 순간 가장 먼저 사람을 보호하는 설비라는 것입니다.
접지공사 완료 후 반드시 확인할 사항
접지공사는 단순히 접지봉을 땅에 묻는 것으로 끝나지 않습니다.
반드시 다음 사항을 확인해야 합니다.
1. 접지선 연결 상태
접속부가 풀리거나 부식되지 않았는지 확인해야 합니다.
2. 접지저항 측정
측정 장비를 이용하여 기준값 만족 여부를 확인해야 합니다.

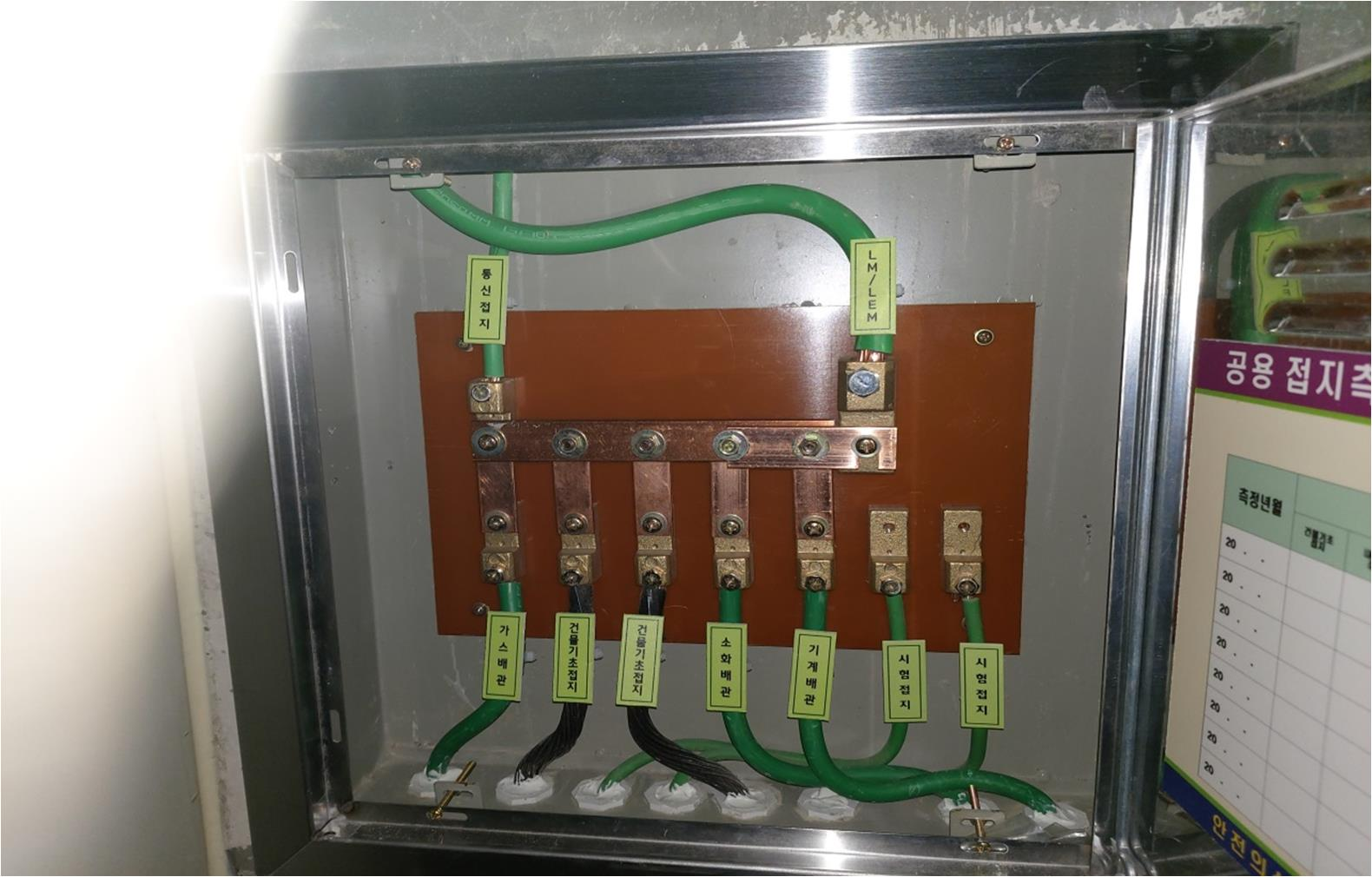

3. 분전반 접지 확인
분전반 내부 접지 연결 상태를 확인해야 합니다.
4. 전기기기 외함 접지 확인
금속 외함을 가진 전기기기는 반드시 접지 상태를 확인해야 합니다.
KEC 기준과 접지공사의 중요성
전기설비의 접지는 안전을 위한 필수 요소입니다.
KEC(한국전기설비규정)는 전기설비의 안전한 설치와 보호를 위해 접지 관련 기준을 규정하고 있습니다.
쉽게 말하면 전기공사자가 반드시 따라야 하는 안전 기준입니다.
산업통상자원부는 전기설비가 안전 기준에 적합하게 설치되고 유지관리되어야 한다고 규정하고 있습니다.
(출처: 산업통상자원부)
한국전기안전공사 역시 감전 및 전기재해 예방을 위해 접지와 보호장치의 중요성을 강조하고 있습니다.
(출처: 한국전기안전공사)
30년 현장에서 후배 기술자에게 전하는 조언
현장에서 가끔 이런 말을 듣습니다.
"접지는 안 보여서 대충 해도 된다."
하지만 이것은 매우 위험한 생각입니다.
접지는 보이지 않기 때문에 더욱 정확하게 시공해야 합니다.
좋은 기술자는 눈에 보이는 부분만 잘하는 사람이 아닙니다.
벽 속 배관, 천장 속 전선, 땅속 접지까지 책임지는 사람이 진짜 기술자입니다.
전기공사는 작은 실수가 큰 사고로 이어질 수 있습니다.
항상 기본을 지키고, 한 번 더 확인하는 습관을 가져야 합니다.
마무리
접지는 선택 사항이 아니라 반드시 필요한 안전 설비입니다.
누전차단기와 접지는 함께 작동하여 사람과 전기설비를 보호합니다.
전기공사의 품질은 화려한 배선이나 빠른 작업 속도가 아니라 기본을 얼마나 충실히 지켰는지에 따라 결정됩니다.
30년 동안 현장에서 경험하며 느낀 것은 하나입니다.
좋은 전기기술자는 눈에 보이는 곳보다 보이지 않는 곳을 더 꼼꼼하게 시공하는 사람입니다.
앞으로도 이 블로그에서는 30년 현장 경험을 바탕으로 실제 전기공사 사례와 실무 노하우를 계속 공유하겠습니다.
다음 글에서는 「분전반 설치 (구성, 배선방법, 현장주의사항)」을 주제로 분전반 시공 시 반드시 알아야 할 내용을 실제 경험과 함께 소개하겠습니다.
