접지공사, 보이지 않지만 사람을 지키는 마지막 안전장치
전기공사에서 가장 중요하면서도 평소에는 잘 보이지 않는 설비가 있습니다. 바로 접지공사입니다.
콘센트나 조명처럼 눈에 잘 보이는 전기설비와 달리 접지선은 대부분 벽이나 바닥, 분전반 내부에 설치되어 있기 때문에 일반 사용자가 직접 확인하기 어렵습니다.
하지만 누전이나 전기설비의 절연파괴가 발생했을 때 접지는 사람의 감전을 예방하고 보호장치가 신속하게 동작하도록 돕는 중요한 역할을 합니다.
30년 넘게 내선 전기공사 현장에서 일하면서 제가 느낀 것은 하나입니다.
"접지는 평소에는 존재감이 없지만 사고가 발생하는 순간 가장 중요한 역할을 한다."
이번 글에서는 접지공사의 기본 원리와 보호접지, 접지저항의 의미, 그리고 실제 현장에서 경험했던 사례를 중심으로 이야기해 보겠습니다.
한국전기안전공사 역시 전기설비의 안전을 위해 적절한 접지와 보호장치가 중요하다고 안내하고 있습니다(출처: 한국전기안전공사).
접지공사란 무엇인가?
접지공사란 전기설비의 금속제 외함이나 필요한 부분을 대지와 전기적으로 연결하여 사고 발생 시 전류가 안전하게 흐를 수 있도록 하는 설비입니다. 쉽게 말하면 전기 사고가 발생했을 때 위험한 전기를 안전한 경로로 흘려보내는 안전장치입니다.
전기기기의 절연이 손상되어 외함에 전기가 흐르게 되면 사람이 기기를 만지는 순간 감전될 가능성이 있습니다.
이때 접지설비가 적절하게 구성되어 있다면 고장전류가 접지 경로를 통해 흐르고 보호장치가 동작하여 전원을 차단하는 데 도움을 줄 수 있습니다.
따라서 접지는 단순히 전선을 하나 연결하는 작업으로 생각해서는 안 됩니다.
보호접지의 역할
보호접지란 감전사고를 예방하기 위해 전기설비의 노출된 금속 부분을 접지하는 것을 말합니다. 쉽게 말하면 사람이 만질 수 있는 금속 부분에 이상 전압이 발생했을 때 감전 위험을 줄이기 위한 접지입니다.
대표적인 대상은 다음과 같습니다.

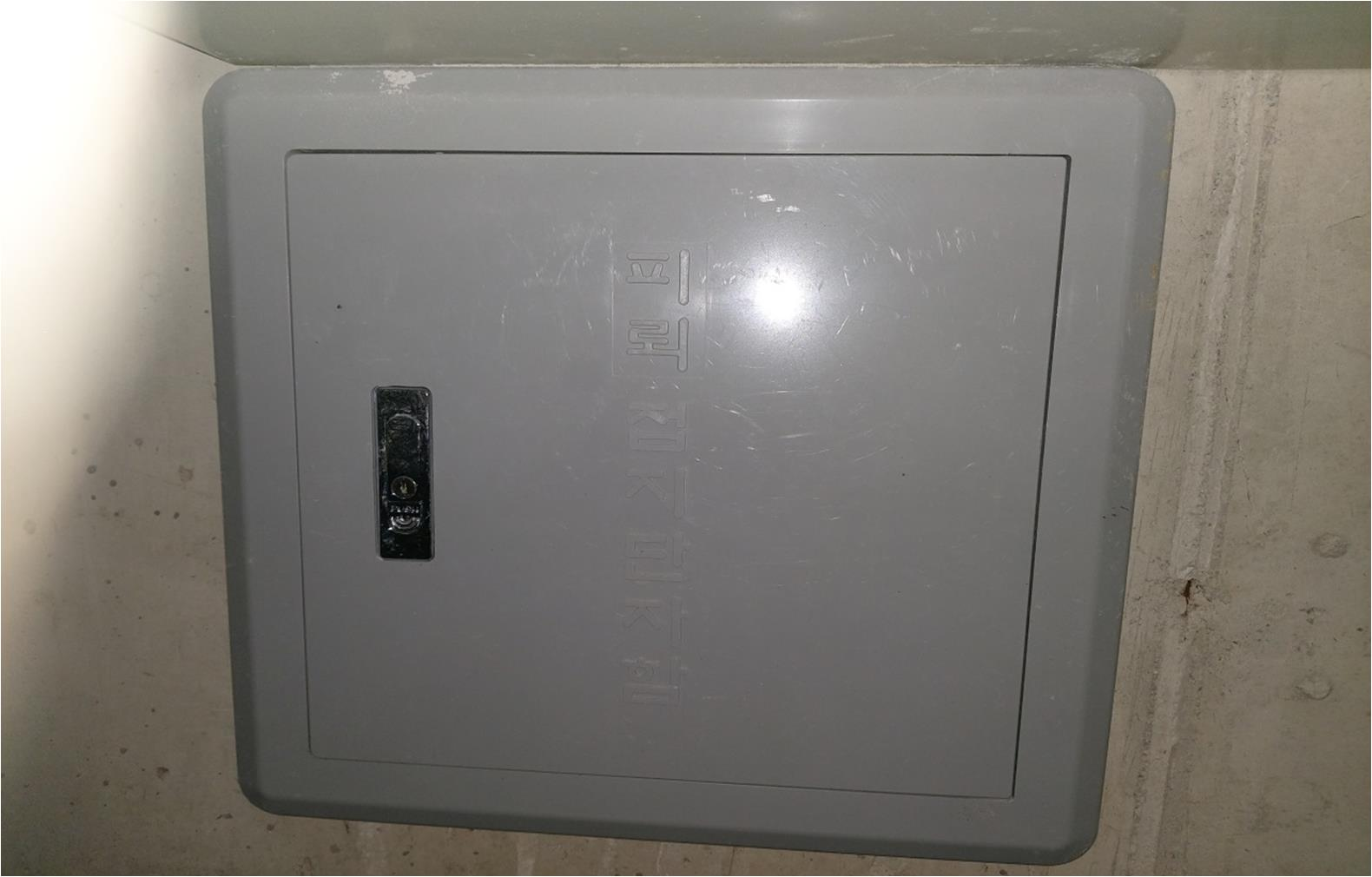

- 분전반 금속 외함
- 전기기기의 금속 외함
- 금속제 전기설비
- 필요한 금속 배관 및 구조물
보호접지는 정상적인 상태에서는 큰 역할을 하지 않는 것처럼 보입니다.
그러나 누전이나 절연파괴가 발생하면 사고전류가 흐를 수 있는 경로를 제공하여 보호장치의 동작을 돕습니다.
접지저항이 중요한 이유
접지저항이란 접지전극을 통해 대지로 전류가 흐를 때 나타나는 전기적인 저항값을 말합니다. 쉽게 말하면 접지설비가 전기를 대지로 얼마나 원활하게 흘려보낼 수 있는지를 나타내는 값입니다.
접지저항은 단순히 숫자가 낮다고 무조건 모든 상황에서 안전하다고 판단하는 것이 아니라 설비의 종류와 적용되는 기준, 보호방식 등을 함께 검토해야 합니다.
따라서 현장에서는 설계도서와 관련 기준을 확인하고 적절한 측정방법으로 접지 상태를 확인해야 합니다.
특히 접지공사를 완료한 후에는 실제 접지 상태를 측정하고 기록하는 것이 중요합니다.
접지선 연결을 소홀히 하면 안 됩니다
현장에서 가끔 접지선의 단자 체결이 제대로 되어 있지 않거나 접속부가 느슨한 경우를 발견할 때가 있습니다.
겉으로는 전기설비가 정상적으로 작동하기 때문에 쉽게 발견하지 못할 수도 있습니다.
그러나 사고가 발생했을 때 접지 경로가 제대로 확보되지 않으면 보호장치가 기대한 방식으로 동작하지 않을 가능성이 있습니다.
그래서 저는 접지선을 연결할 때 항상 다음 사항을 확인했습니다.
- 접지선 규격 확인
- 접속부 체결 상태 확인
- 접지선 단선 여부 확인
- 접지단자 부식 여부 확인
- 접지저항 측정
- 접지계통의 연속성 확인
접지는 설치하는 것만큼 설치 후 상태를 확인하는 것이 중요합니다.
30년 현장에서 있었던 실제 사례
한 공장의 전기설비를 점검하던 중 금속제 외함을 가진 장비에서 이상한 현상이 발생했습니다.
작업자는 장비를 만질 때 약간의 이상한 느낌이 있다고 이야기했습니다.
처음에는 장비 자체의 문제라고 생각할 수도 있었지만 저는 먼저 접지 상태를 확인했습니다.
확인 결과 해당 장비의 접지선 접속부가 제대로 체결되지 않은 상태였습니다.
장비 내부의 절연 상태도 함께 확인하고 접지 연결부를 정상적으로 보수한 뒤 다시 측정했습니다.
이후에는 이상 현상이 발생하지 않았습니다.
만약 작업자가 단순히 장비 자체만 교체했다면 문제의 원인을 해결하지 못했을 가능성이 있습니다.
이 경험을 통해 다시 한번 느낀 것은 접지는 평소에는 보이지 않지만 사고를 예방하는 중요한 안전설비라는 사실입니다.
그 이후 저는 후배들에게 항상 이렇게 말합니다.
"접지선 하나도 대충 연결하지 마라. 사고가 났을 때 그 한 가닥이 사람을 지킬 수 있다."
접지공사 후 반드시 확인해야 할 사항
접지공사가 완료되었다면 시공이 끝났다고 생각해서는 안 됩니다.
접지저항 측정을 실시하여 접지설비가 설계와 관련 기준에 적합하게 구성되었는지 확인해야 합니다. 쉽게 말하면 접지공사를 제대로 했는지 계측기를 이용해 숫자로 확인하는 과정입니다.
또한 접지선의 연결 상태와 접속부의 견고함도 함께 확인해야 합니다.
특히 다음 사항을 확인하는 습관이 중요합니다.
- 접지선 규격 확인
- 접지단자 체결 확인
- 접지선 연속성 확인
- 접지저항 측정
- 측정 결과 기록
- 이상 발견 시 즉시 보수
측정 결과는 나중에 유지관리할 때 중요한 자료가 됩니다.
접지공사에서 가장 중요한 것은 기본입니다
접지공사는 복잡한 기술처럼 보일 수 있지만 기본 원칙은 명확합니다.
설계도서와 관련 기준을 확인하고 적합한 자재를 사용하며 정확하게 시공해야 합니다.
또한 접지공사 후에는 반드시 측정과 검사를 실시해야 합니다.
한국전기설비규정(KEC)은 전기설비의 감전보호와 접지에 관한 안전기준을 규정하고 있으며, 전기설비의 특성과 보호방식에 맞는 접지 및 보호조치를 적용하도록 하고 있습니다(출처: 산업통상자원부 한국전기설비규정).
따라서 예전 현장에서 사용하던 방식만 그대로 적용하기보다는 현재 적용되는 KEC와 설계도서를 함께 확인하는 것이 중요합니다.
30년 동안 지켜온 접지공사 원칙
제가 현장에서 항상 지키려고 노력했던 원칙이 있습니다.
- 설계도서를 먼저 확인한다.
- 접지선의 규격을 확인한다.
- 접속부를 확실하게 체결한다.
- 접지선이 손상되지 않았는지 확인한다.
- 접지저항을 측정한다.
- 측정 결과를 기록한다.
- 이상이 발견되면 즉시 수정한다.
특별한 기술은 아닙니다.
하지만 이런 기본을 끝까지 지키는 것이 결국 좋은 전기공사를 만드는 방법입니다.
후배 기술자들에게 전하는 말
후배들에게 항상 이렇게 이야기합니다.
"전기공사에서 가장 위험한 것은 보이지 않는 문제를 괜찮다고 생각하는 것이다."
접지는 평소에 눈에 잘 띄지 않습니다.
그래서 더 꼼꼼하게 관리해야 합니다.
30년 동안 현장에서 일하면서 제가 배운 것은 화려한 기술보다 기본을 지키는 기술이 훨씬 오래간다는 사실입니다.
접지선 하나를 연결하더라도 왜 연결하는지 이해하고, 연결한 후에는 반드시 측정으로 확인하는 기술자가 되기를 바랍니다.
마무리
접지공사는 전기설비의 안전을 위해 반드시 이해해야 할 중요한 분야입니다.
접지공사, 보호접지, 접지저항, 접지선, 접지저항 측정과 같은 기본 개념을 정확하게 이해하고 현장 조건에 맞게 적용해야 안전한 전기설비를 만들 수 있습니다.
특히 접지는 설치 자체보다 올바른 시공과 측정, 유지관리가 함께 이루어져야 그 역할을 제대로 할 수 있습니다.
30년 동안 현장에서 얻은 경험으로 말씀드리면 좋은 전기기술자는 보이는 전기설비만 관리하는 사람이 아니라 보이지 않는 안전설비까지 끝까지 확인하는 사람입니다.
오늘도 접지선 하나를 연결하면서도 그 의미를 생각하고, 한 번 더 측정하고, 한 번 더 확인하는 습관이 여러분을 더욱 신뢰받는 전기기술자로 만들어 줄 것입니다.
