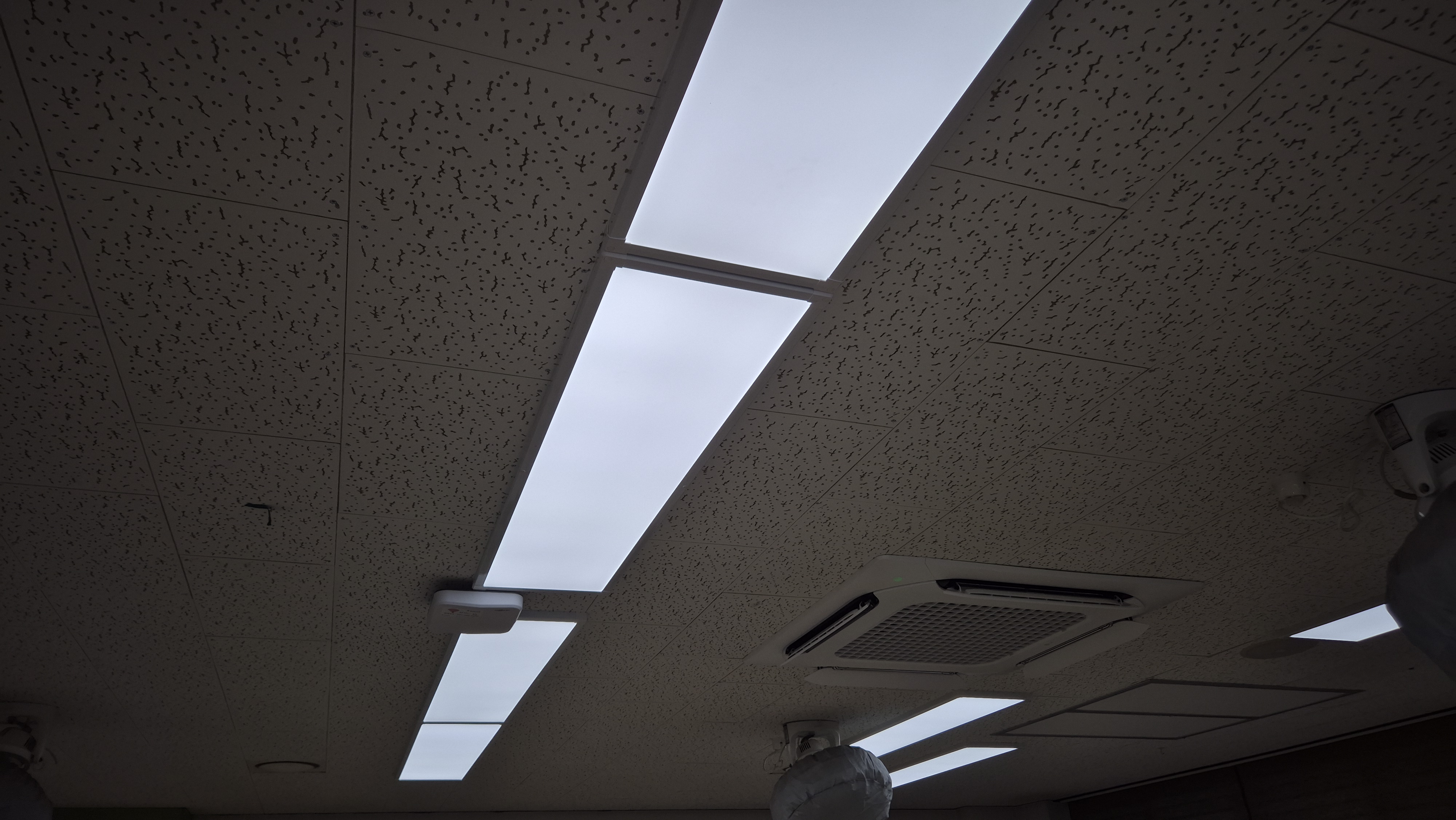

조명은 우리가 매일 사용하는 가장 익숙한 전기설비입니다.
스위치를 누르면 불이 켜지고 꺼지는 것이 당연하게 느껴지지만, 그 뒤에는 안전한 전기 사용을 위한 정확한 배선 원리와 시공 기준이 필요합니다.
조명 배선은 전기공사의 가장 기본적인 작업 중 하나이지만, 기본을 잘못 이해하면 감전사고나 전기설비 이상으로 이어질 수 있는 중요한 공정입니다.
저는 30년 넘게 내선 전기공사 현장에서 근무하면서 신축 아파트, 학교, 상가, 공장 등 다양한 현장의 조명 설비를 시공해 왔습니다.
수많은 현장을 경험하면서 느낀 점은 하나입니다.
"조명 배선은 단순히 등을 켜는 작업이 아니라 사람의 안전을 책임지는 전기공사다."
이번 글에서는 조명 배선의 기본 원리와 안전한 시공 방법, 그리고 30년 현장에서 경험한 실제 사례를 소개하겠습니다.
조명 배선의 기본 원리
일반적인 단상 220V 조명 회로는 다음과 같은 전선으로 구성됩니다.
- 활선(L)
- 중성선(N)
- 접지선(PE)
활선(L)이란?
활선(Line)은 전원이 공급되는 전선을 의미합니다.
쉽게 말하면 전기가 들어오는 선이며, 사람이 접촉하면 감전 위험이 있는 전선입니다.
조명 스위치는 반드시 이 활선을 차단하도록 설치해야 합니다.
중성선(N)이란?
중성선(Neutral)은 전기 사용 후 전류가 돌아가는 통로 역할을 하는 전선입니다.
쉽게 설명하면 전류가 전원 측으로 되돌아가는 길입니다.
중성선을 차단하는 방식은 조명이 꺼지기 때문에 정상처럼 보일 수 있지만 매우 위험한 배선 방법입니다.
접지선(PE)이란?
접지선(Protective Earth)은 누전 발생 시 전류를 안전하게 대지로 흘려보내는 보호용 전선입니다.
평상시에는 전류가 흐르지 않지만 사고 발생 시 감전과 화재를 예방하는 중요한 역할을 합니다.
스위치는 반드시 활선을 차단해야 합니다
조명 스위치 배선에서 가장 중요한 원칙은 하나입니다.
"스위치는 반드시 활선을 끊어야 한다."
왜냐하면 중성선을 차단하면 스위치를 꺼도 조명기구 내부에는 활선이 살아 있을 수 있기 때문입니다.
겉으로는 불이 꺼져 정상처럼 보이지만, 유지보수 과정에서 감전 위험이 발생할 수 있습니다.
특히 조명 교체나 등기구 점검 작업에서 이러한 잘못된 결선은 매우 위험합니다.
조명 배선에서 자주 사용하는 전문 용어
결선이란?
결선(接線)은 전선을 전기기기의 단자에 연결하는 작업을 말합니다.
쉽게 말하면 전기가 흐를 수 있도록 회로를 완성하는 전선 연결 작업입니다.
결선은 단순히 연결하는 것이 아니라 극성, 전선 규격, 접속 상태까지 정확하게 확인해야 합니다.
절연저항 측정이란?
절연저항 측정은 전선과 대지 또는 전선 사이의 절연 상태를 확인하는 시험입니다.
쉽게 말하면 전기가 새어나갈 가능성이 있는지 확인하는 전기설비 건강검진과 같은 과정입니다.
조명 배선 완료 후 반드시 실시해야 하는 중요한 안전 확인 작업입니다.
KEC 기준과 조명 배선 안전 원칙
최근 전기공사는 KEC(한국전기설비규정) 기준에 따라 안전성과 시공 품질 관리가 더욱 중요해졌습니다.
KEC는 전기설비를 안전하게 설치하고 유지하기 위한 기술 기준입니다.
쉽게 말하면 전기기술자가 반드시 지켜야 하는 안전 시공 기준입니다.
조명 배선에서 중요한 기본 원칙은 다음과 같습니다.
- 활선 차단 원칙 준수
- 접지 연속성 확보
- 규격에 맞는 전선 사용
- 정확한 결선
- 절연 상태 확인
규정은 기술자를 어렵게 만드는 것이 아니라 사용자와 작업자의 안전을 지키기 위한 최소한의 기준입니다.
산업통상자원부는 전기설비가 관련 기술 기준에 적합하게 설치되고 안전하게 관리되어야 한다고 규정하고 있습니다.
(출처: 산업통상자원부)
한국전기안전공사는 전기설비 점검에서 배선 상태와 절연 상태 확인이 사고 예방에 중요한 요소라고 안내하고 있습니다.
(출처: 한국전기안전공사)
30년 현장에서 경험한 조명 배선 결선 오류 사례
몇 년 전 한 상가 신축공사 현장에서 있었던 일입니다.
조명 설치가 완료된 후 최종 점검을 진행하던 중 이상한 현상을 발견했습니다.
스위치를 껐는데도 검전기로 조명기구 내부를 확인하니 전압이 검출되었습니다.
검전기란 전선에 전압이 존재하는지 확인하는 측정 공구입니다.
쉽게 말하면 전기가 살아 있는지 확인하는 안전 확인 장비입니다.
처음에는 조명기구 문제라고 생각했지만 배선을 추적해 보니 원인을 발견했습니다.
스위치가 활선이 아니라 중성선을 차단하도록 잘못 결선되어 있었던 것입니다.
외관상 조명은 정상적으로 켜지고 꺼졌기 때문에 아무도 문제를 발견하지 못했습니다.
하지만 실제로는 스위치를 꺼도 조명기구 내부에 전압이 남아 있는 위험한 상태였습니다.
더 위험했던 상황은 유지보수 과정에서 발생할 수 있었습니다.
작업자가 전원이 차단된 것으로 생각하고 전선을 절단하려 했다면, 두 전선을 동시에 절단하는 순간 공구를 통해 단락이 발생하거나 감전 사고로 이어질 수도 있는 상황이었습니다.
즉시 결선을 수정하고 다시 측정한 결과 정상 상태를 확인할 수 있었습니다.
이 경험 이후 저는 후배들에게 항상 이렇게 이야기합니다.
"전기는 눈으로 판단하지 말고 반드시 회로와 측정으로 확인해야 한다."
조명 배선 완료 후 반드시 확인해야 할 사항
조명 배선을 마쳤다면 다음 사항을 반드시 확인해야 합니다.
1. 스위치가 활선을 차단하는지 확인
잘못된 결선은 감전 위험을 만들 수 있습니다.
2. 결선 상태 확인
단자 체결이 부족하면 접촉불량과 발열이 발생할 수 있습니다.
3. 절연저항 측정
전선 손상이나 누전 가능성을 확인해야 합니다.
4. 점등 시험
모든 조명이 정상적으로 작동하는지 확인합니다.
5. 회로 표시
유지관리자가 쉽게 확인할 수 있도록 정확히 표시합니다.
마지막 점검 과정이 안전한 조명 설비를 완성합니다.
후배 기술자들에게 전하는 30년 현장 조언
현장에서는 공사 기간 때문에 빨리 끝내고 싶은 순간이 있습니다.
하지만 전기공사에서 가장 위험한 말은 이것입니다.
"이 정도면 괜찮겠지."
전기는 눈에 보이지 않기 때문에 반드시 확인해야 합니다.
배선 완료 후 측정하고,
결선 상태를 확인하고,
마지막까지 책임지는 자세가 필요합니다.
좋은 기술자는 작업 속도가 빠른 사람이 아니라 안전한 결과물을 만드는 사람입니다.
마무리
조명 배선은 전기공사의 기본이지만 사람과 가장 가까운 곳에서 사용하는 중요한 설비입니다.
활선 차단 원칙을 지키고, 정확한 결선을 하고, 시공 후 반드시 측정과 점검을 실시해야 합니다.
30년 동안 현장에서 얻은 가장 큰 교훈은 이것입니다.
"기본 원칙을 끝까지 지키는 기술자가 결국 가장 신뢰받는다."
전기공사는 보이지 않는 부분까지 책임지는 기술입니다.
앞으로도 이 블로그에서는 30년 내선 전기공사 현장의 실제 경험과 안전한 시공 방법을 계속 공유하겠습니다.
