전기공사를 하면서 특히 아파트와 같은 내선 공사를 하면서 가장 자주 접하는 전기기기 중 하나가 바로 차단기입니다.

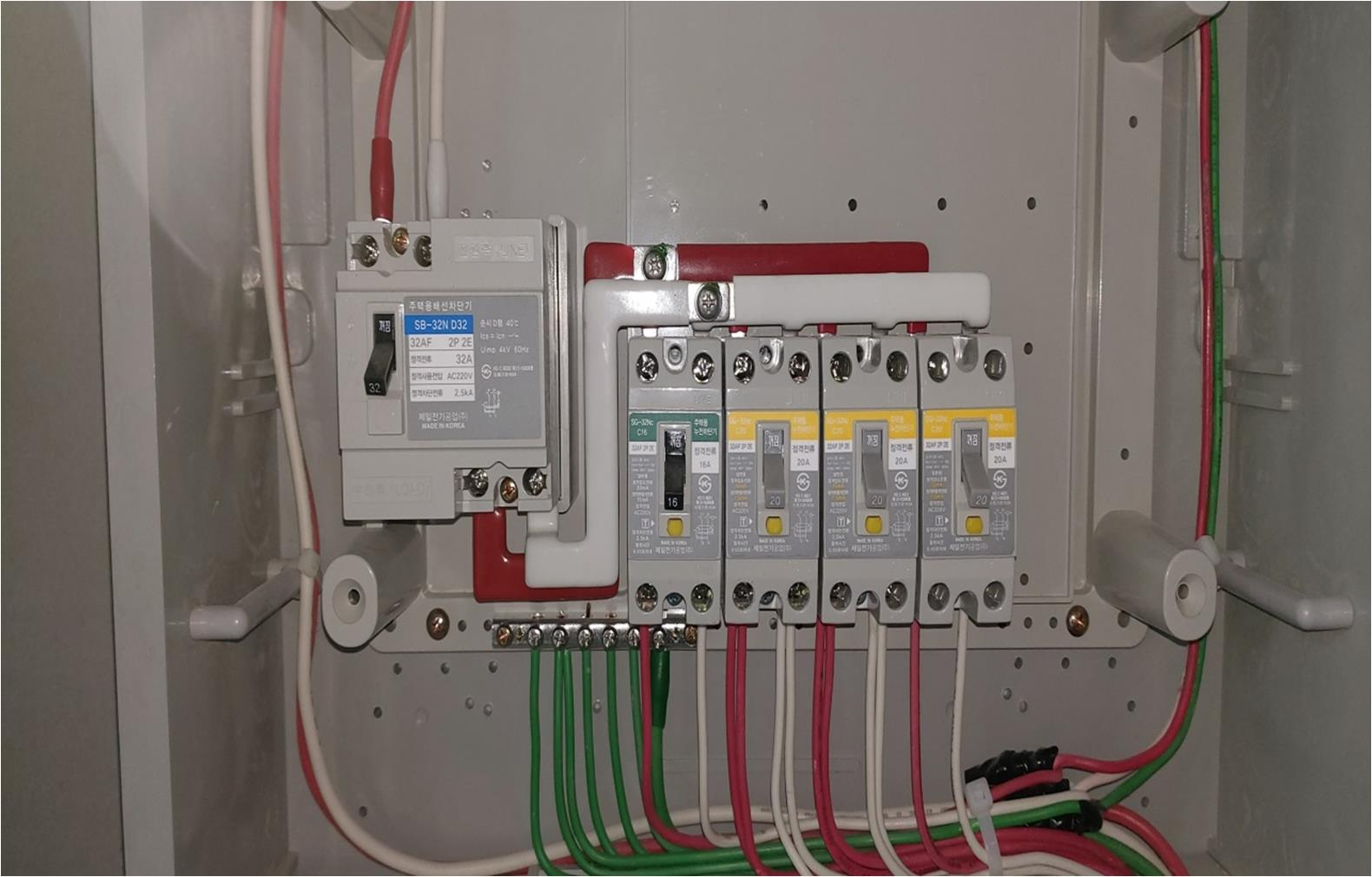

가정의 작은 분전반부터 공장, 대형 빌딩의 전기실까지 전기를 사용하는 모든 장소에는 반드시 차단기가 설치되어 있습니다.
하지만 많은 사람들이 차단기를 단순히 전기를 켜고 끄는 스위치 정도로 생각합니다.
실제로 차단기는 전원을 끄는 장치가 아니라 전기설비와 사람을 보호하는 안전장치입니다.
과전류, 단락(합선), 누전 등이 발생했을 때 자동으로 전원을 차단하여 전기화재와 감전사고를 예방하는 중요한 역할을 합니다.
저는 30년 넘게 내선 전기공사 현장에서 근무하면서 수많은 차단기를 설치하고 교체하고 점검해 왔습니다.
현장에서 느낀 가장 중요한 점은 "차단기를 많이 교체하는 기술자가 좋은 기술자가 아니라, 차단기가 왜 동작했는지 원인을 찾아 해결하는 기술자가 좋은 기술자"라는 것입니다.
이번 글에서는 차단기의 종류와 역할, 올바른 선택 방법, 그리고 실제 현장에서 경험한 사례를 바탕으로 쉽게 설명하겠습니다.
차단기란? 전기설비를 보호하는 안전장치
차단기(Circuit Breaker)란 전기회로에 이상 전류가 발생했을 때 자동으로 전원을 차단하는 보호 장치입니다.
쉽게 말하면 전기설비에 문제가 생겼을 때 사람 대신 먼저 위험을 감지하고 전기를 끊어주는 안전장치입니다.
만약 차단기가 없다면 과부하나 단락이 발생했을 때 전선이 과열되고, 심하면 전기화재로 이어질 수 있습니다.
차단기의 주요 보호 기능은 다음과 같습니다.
- 과부하 보호
- 단락 보호
- 누전 보호
- 전기설비 보호
- 감전 및 화재 예방
차단기의 역할, 반드시 알아야 할 기본 원리
1. 과부하 보호
과부하란 전선이나 전기설비가 견딜 수 있는 전류보다 많은 전류가 흐르는 상태입니다.
쉽게 말하면 전기 사용량이 설비의 한계를 초과한 상태입니다.
예를 들어 하나의 콘센트에 여러 개의 고용량 전기제품을 동시에 사용하면 과부하가 발생할 수 있습니다.
차단기는 이런 상황에서 회로를 보호하기 위해 동작합니다.
2. 단락(합선) 보호
단락은 전기가 정상적인 경로가 아닌 매우 짧은 경로로 흐르는 현상입니다.
쉽게 말하면 전선끼리 직접 연결되어 순간적으로 매우 큰 전류가 흐르는 상태입니다.
단락이 발생하면 짧은 시간에도 큰 열이 발생할 수 있기 때문에 차단기의 빠른 동작이 필요합니다.
3. 누전 보호
누전은 전기가 정상적인 회로를 벗어나 대지나 금속 외함 등으로 흐르는 현상입니다.
쉽게 말하면 전기가 새어나가는 상태이며 감전과 화재의 원인이 될 수 있습니다.
누전 보호 기능은 특히 습기가 많은 장소에서 매우 중요합니다.
차단기 종류와 용도
1. MCB(배선용 소형차단기)
MCB는 일반 가정과 소규모 상가에서 가장 많이 사용하는 차단기입니다.
주로 조명회로와 콘센트 회로 보호용으로 사용됩니다.
MCB(Miniature Circuit Breaker)는 작은 용량의 전기회로를 보호하는 소형 차단기입니다. 쉽게 말하면 가정용 분전반에서 각 회로를 보호하는 기본 차단기입니다.
특징
- 과전류 보호
- 단락 보호
- 설치가 간편
- 가격이 경제적
하지만 MCB는 누전 감지 기능은 없습니다.
따라서 감전 보호가 필요한 장소에서는 누전차단기 설치가 필요합니다.
2. MCCB(배선용 차단기)
MCCB는 MCB보다 큰 용량의 전기를 보호하는 차단기입니다.
주로 공장, 빌딩, 대형 상가의 간선 보호용으로 사용됩니다.
MCCB(Molded Case Circuit Breaker)는 큰 전류를 차단할 수 있도록 제작된 차단기입니다. 쉽게 말하면 대용량 전기설비를 보호하는 산업용 차단기입니다.
특징
- 높은 차단 용량
- 대전류 보호
- 간선 보호
- 유지관리 용이
3. ELB(누전차단기)
ELB는 누전을 감지하면 자동으로 전원을 차단하는 차단기입니다.
ELB(Earth Leakage Breaker)는 누설 전류를 감지하여 감전과 화재 위험을 줄이는 보호장치입니다.
쉽게 말하면 전기가 사람이 있는 곳으로 새어나가기 전에 전원을 차단하는 안전장치입니다.
주요 설치 장소
- 욕실
- 주방
- 옥외 콘센트
- 습기가 많은 장소
특징
- 누전 보호
- 과전류 보호
- 감전 예방
- 화재 예방
4. RCBO(누전 보호 겸용 차단기)
RCBO는 MCB와 ELB 기능을 하나로 합친 차단기입니다.
RCBO(Residual Current Circuit Breaker with Overcurrent Protection)는 과전류와 누전을 동시에 보호하는 차단기입니다.
쉽게 말하면 한 개의 차단기로 두 가지 안전 기능을 수행하는 장치입니다.
장점
- 공간 절약
- 회로별 보호 가능
- 관리 편리
- 안전성 향상
최근 신축 건물이나 고급 주택에서 많이 사용되고 있습니다.
차단기가 자주 떨어지는 이유와 점검 방법
현장에서 가장 많이 듣는 질문 중 하나가 바로 이것입니다.
"차단기가 계속 내려가는데 차단기를 교체하면 되나요?"
하지만 차단기가 동작하는 것은 문제가 아니라 보호 기능이 정상 작동하는 것입니다.
대표적인 원인은 다음과 같습니다.
- 전기제품 과다 사용
- 누전 발생
- 단락 발생
- 전선 손상
- 습기로 인한 절연 저하
- 차단기 노후
차단기를 무조건 교체하기 전에 반드시 원인을 찾아야 합니다.
30년 현장에서 경험한 차단기 고장 사례
한 상가에서 차단기가 계속 떨어진다는 연락을 받고 현장에 방문한 적이 있습니다.
건물 관리자는 차단기 문제라고 판단하여 이미 새 제품으로 두 번이나 교체한 상태였습니다.
하지만 점검 결과 차단기 자체에는 문제가 없었습니다.
원인은 천장 내부 전선의 피복 손상이었습니다.
배관 작업 과정에서 전선 피복이 손상되었고, 평소에는 문제가 없었지만 장마철 습기가 침투하면서 절연 성능이 떨어져 누전이 발생한 것입니다.
결국 손상된 전선을 교체하고 반복 동작으로 성능 저하가 우려되는 차단기도 함께 교체하여 문제를 해결했습니다.
이 경험 이후 저는 후배들에게 항상 이렇게 이야기합니다.
"차단기는 고장의 원인이 아니라 이상 상태를 알려주는 신호다."
차단기가 떨어졌다면 차단기부터 의심하지 말고 왜 동작했는지를 먼저 찾아야 합니다.
차단기 선택 시 반드시 확인할 사항
차단기는 아무 제품이나 설치해서는 안 됩니다.
반드시 다음 사항을 확인해야 합니다.
- 계약전력
- 부하 용량
- 전선 허용전류
- 차단 용량
- 정격전압
- 극수(1P, 2P, 3P, 4P)
- 설치 장소
특히 중요한 것은 전선보다 큰 용량의 차단기를 설치하면 안 된다는 점입니다.
차단기는 전선을 보호하는 장치이기 때문입니다.
전선 허용전류보다 큰 차단기를 사용하면 과부하 상황에서도 차단기가 동작하지 않아 전선 과열과 화재 위험이 발생할 수 있습니다.
KEC 기준과 차단기 안전 시공
전기설비는 경험만으로 시공해서는 안 됩니다.
KEC(한국전기설비규정)는 전기설비의 안전한 설치와 보호 기준을 정한 규정입니다. 쉽게 말하면 전기공사가 따라야 하는 안전 기준입니다.
차단기의 선정과 설치 역시 전선 규격, 부하 계산, 설치 환경 등을 고려하여 결정해야 합니다.
산업통상자원부는 전기설비가 기술기준에 적합하게 설치되고 안전하게 관리되어야 한다고 규정하고 있습니다. (출처: 산업통상자원부)
한국전기안전공사는 전기재해 예방을 위해 적절한 보호장치 설치와 정기적인 점검의 중요성을 강조하고 있습니다. (출처: 한국전기안전공사)
30년 현장에서 후배 기술자에게 전하는 조언
좋은 기술자는 차단기를 많이 교체하는 사람이 아닙니다.
차단기가 왜 동작했는지 원인을 정확히 찾아내고 같은 문제가 다시 발생하지 않도록 해결하는 사람이 진짜 기술자입니다.
전기공사에서 가장 위험한 것은 "괜찮겠지"라는 생각입니다.
작은 이상도 그냥 넘기지 않고 한 번 더 확인하는 습관이 결국 안전한 시공을 만듭니다.
마무리
차단기는 평소에는 눈에 잘 띄지 않지만 사고가 발생하는 순간 사람과 전기설비를 보호하는 가장 중요한 안전장치입니다.
차단기의 종류와 역할을 정확히 이해하고, 적정 용량을 선택하며, 동작 원인을 찾아 해결하는 것이 안전한 전기공사의 기본입니다.
30년 동안 현장에서 경험한 결과 좋은 기술자는 차단기를 교체하는 사람이 아니라 전기의 흐름과 설비 상태를 이해하는 사람이라는 것을 배웠습니다.
앞으로도 이 블로그에서는 실제 현장에서 경험한 전기공사 사례와 실무 노하우를 바탕으로 전기기술에 관심 있는 분들에게 도움이 되는 정보를 계속 공유하겠습니다.
다음 글에서는 「누전차단기 (자주 떨어지는 원인, 점검방법, 해결사례)」를 주제로 실제 현장에서 많이 발생하는 누전 문제와 해결 방법을 자세히 알아보겠습니다.
