차단기트립, 과부하·MCCB·허용전류를 이해해야 정확한 원인을 찾습니다
전기공사 현장에서 가장 많이 접하는 민원 중 하나가 "차단기가 자꾸 떨어집니다."라는 문의입니다.
많은 사람들이 차단기가 떨어지면 차단기가 고장 났다고 생각합니다. 하지만 30년 넘게 내선 전기공사 현장에서 경험한 바로는 대부분의 경우 차단기는 고장이 아니라 정상적으로 설비를 보호하고 있는 것입니다.
중요한 것은 차단기를 교체하는 것이 아니라 왜 차단기가 동작했는지를 정확하게 찾는 것입니다.
학교, 공장, 상가, 아파트, 리모델링 현장 등 수많은 현장을 점검하면서 느낀 점은 과부하와 허용전류를 이해하지 못하면 같은 문제가 반복된다는 것입니다.
한국전기안전공사는 차단기의 반복 동작은 설비 이상을 알려주는 중요한 신호이므로 원인을 확인한 후 조치해야 한다고 안내하고 있습니다.
(출처 : 한국전기안전공사)
차단기트립, 왜 발생하는가
차단기트립이란 차단기가 과전류나 단락 등의 이상 상태를 감지하여 자동으로 전원을 차단하는 것을 말합니다.
쉽게 말하면 전기설비를 보호하기 위해 차단기가 스스로 전기를 끊는 안전 기능입니다.
차단기트립의 대표적인 원인은 다음과 같습니다.
- 과부하
- 누전
- 단락(합선)
- 차단기 노후
- 접촉 불량
특히 현장에서는 과부하가 가장 많은 원인을 차지합니다.
차단기가 반복적으로 동작한다면 먼저 원인을 찾는 것이 우선입니다.
과부하, 가장 흔한 차단기 동작 원인
과부하란 회로나 전선이 견딜 수 있는 전류보다 많은 전류가 계속 흐르는 상태를 말합니다.
쉽게 말하면 전기설비가 감당할 수 있는 힘보다 더 많은 전기를 사용하는 상태입니다.
과부하가 계속되면 다음과 같은 문제가 발생합니다.
- 전선 온도 상승
- 절연 열화
- 단자 과열
- 화재 위험 증가
차단기는 이러한 위험을 막기 위해 자동으로 전원을 차단합니다.
따라서 차단기가 떨어졌다면 먼저 과부하 여부를 확인해야 합니다.
MCCB의 역할을 이해해야 합니다

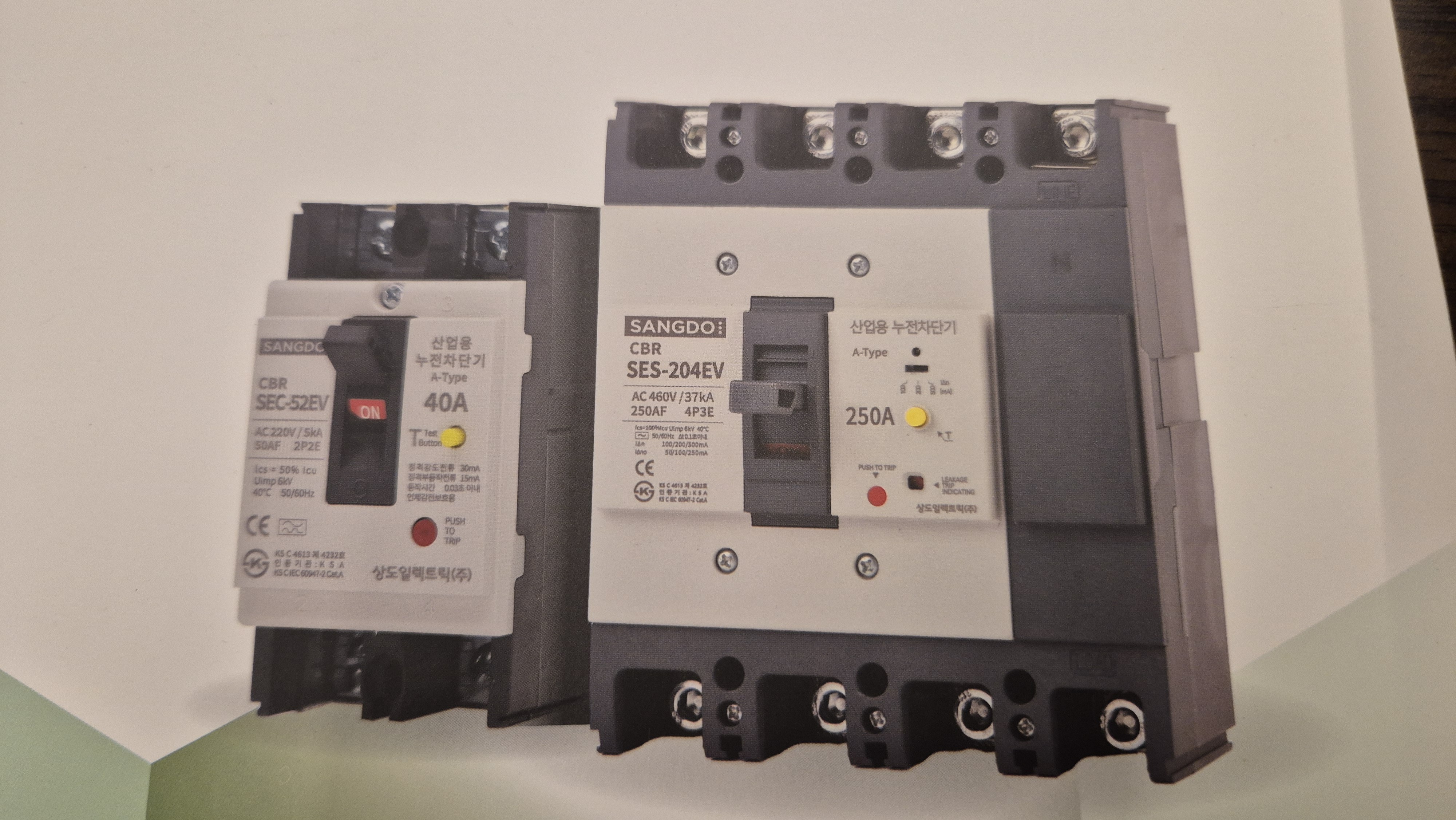

MCCB(Molded Case Circuit Breaker)란 배선과 설비를 과전류와 단락으로부터 보호하는 배선용 차단기입니다.
쉽게 말하면 전선이 타거나 화재가 발생하기 전에 전원을 차단하는 보호장치입니다.
MCCB는 단순한 스위치가 아닙니다.
허용전류를 초과하는 전류가 일정 시간 이상 흐르면 내부 열동장치가 작동하여 자동으로 전원을 차단합니다.
그래서 반복적으로 MCCB가 동작한다면 대부분은 설비 이상이나 과부하를 의심해야 합니다.
허용전류를 반드시 확인해야 합니다
허용전류란 전선이 안전하게 지속적으로 사용할 수 있는 최대 전류를 말합니다.
쉽게 말하면 전선이 과열되지 않고 견딜 수 있는 최대 전류입니다.
허용전류를 초과하면 전선의 온도가 계속 상승하여 절연이 손상되고 결국 화재로 이어질 수 있습니다.
KEC에서도 전선의 허용전류에 맞는 차단기와 배선을 사용하도록 규정하고 있습니다.
(출처 : 산업통상자원부 한국전기설비규정 KEC)
30년 현장에서 있었던 실제 사례
지금도 기억에 남는 상가 전기설비 점검 사례입니다.
상가 사장님께서 "차단기가 계속 떨어져 영업을 할 수 없다."며 연락을 주셨습니다.
처음에는 일반적인 누전차단기 문제일 것으로 생각하고 필요한 자재를 준비해 현장을 방문했습니다.
하지만 현장에서 확인해 보니 떨어진 차단기는 부하 측 누전차단기가 아니라 메인 MCCB 70AT였습니다.
우선 클램프미터로 메인 전류를 측정했습니다.
측정 결과는 약 70A에 가까운 전류가 지속적으로 흐르고 있었습니다.
하지만 점검 당시에는 일부 에어컨과 환기설비의 전원을 꺼둔 상태였습니다.
즉, 평상시에는 이보다 더 큰 전류가 흐르고 있었던 것입니다.
건물 관리인과 상가 사장님께 현재 상태를 설명드렸습니다.
차단기는 고장이 아니라 정상적으로 과부하를 감지하여 설비를 보호하고 있었고, 전선 역시 허용전류 이상으로 장시간 발열이 발생하고 있었습니다.
조치를 미뤘다면 전선 절연이 열화 되어 화재로 이어질 가능성도 충분한 상황이었습니다.
협의 끝에 메인차단기를 100A 용량으로 교체하고, 인입 전선도 CV 16SQ로 교체하여 허용전류에 맞는 설비로 개선했습니다.
공사를 마친 후 다시 전류를 측정하고 부하를 모두 투입해 확인한 결과 정상적으로 운전되었고, 이후 차단기 트립은 더 이상 발생하지 않았습니다.
이 경험을 통해 저는 후배들에게 항상 이렇게 이야기합니다.
"차단기를 의심하기 전에 먼저 전류를 측정하라."
차단기트립을 예방하는 현장 노하우
30년 동안 현장에서 실천해 온 방법입니다.
- 부하전류를 먼저 측정한다.
- 허용전류를 초과하지 않는지 확인한다.
- 전선 규격을 검토한다.
- MCCB 용량을 설계와 비교한다.
- 접속 단자의 발열을 점검한다.
- 열화상카메라로 과열 여부를 확인한다.
- 증설이 필요한 경우 계약전력을 함께 검토한다.
- 작업 후 통전시험을 실시한다.
이러한 기본 절차만 지켜도 대부분의 차단기 문제는 예방할 수 있습니다.
후배 기술자들에게 전하는 말
후배들에게 가장 자주 하는 말이 있습니다.
"차단기는 고장이 아니라 위험을 알려주는 신호다."
차단기가 떨어졌다고 무조건 큰 용량으로 바꾸는 것은 매우 위험한 방법입니다.
반드시 부하전류를 측정하고, 허용전류를 계산하며, 전선 규격과 차단기 용량을 함께 검토해야 합니다.
30년 동안 현장에서 가장 신뢰받는 기술자는 차단기를 빨리 교체하는 사람이 아니라 원인을 정확하게 설명해 주는 사람이었습니다.
마무리
차단기트립은 불편한 일이지만, 전기설비를 보호하는 가장 중요한 안전 기능입니다.
차단기트립, 과부하, MCCB, 허용전류를 정확하게 이해하고 올바른 순서로 점검하면 대부분의 문제를 안전하게 해결할 수 있습니다.
한국전기안전공사는 반복적인 차단기 동작은 설비 이상을 알리는 신호이므로 정확한 점검과 원인 분석이 필요하다고 안내하고 있습니다.
(출처 : 한국전기안전공사)
또한 KEC는 전선의 허용전류와 보호장치의 정격을 서로 적합하게 선정하도록 규정하고 있습니다.
(출처 : 산업통상자원부 한국전기설비규정 KEC)
30년 동안 현장에서 얻은 가장 큰 교훈은 이것입니다.
"차단기는 설비를 보호하지만, 원인을 찾는 것은 기술자의 역할이다."
오늘도 측정으로 확인하고, 기준에 맞게 시공하며, 끝까지 점검하는 습관이 안전한 전기설비와 신뢰받는 전기기술자를 만들어 줄 것입니다.
