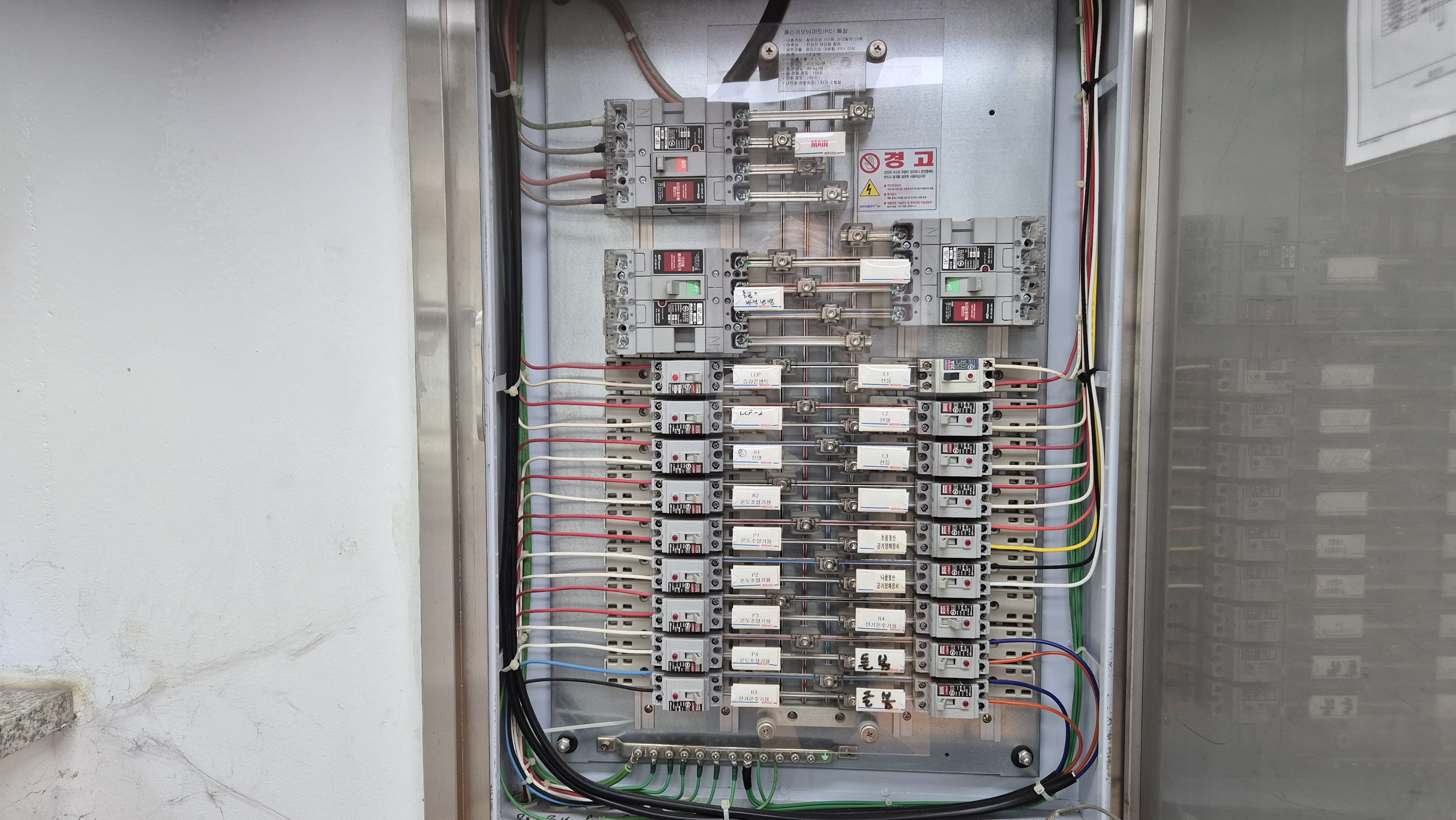

차단기 선정, 전기설비의 안전을 결정합니다
전기공사 현장에서 전선을 선정한 다음 반드시 함께 검토해야 하는 것이 차단기 선정입니다.
전선의 굵기가 적절하더라도 차단기의 정격이 잘못 선정되면 전기설비를 안전하게 보호하기 어렵습니다.
30년 넘게 내선 전기공사 현장에서 신축 아파트, 학교, 공장, 상가, 주택 등 다양한 현장을 경험하면서 제가 느낀 것은 차단기는 단순히 전기를 켜고 끄는 장치가 아니라는 사실입니다.
차단기는 이상전류가 발생했을 때 전로를 차단하여 전선과 전기설비를 보호하는 중요한 보호장치입니다.
한국전기설비규정(KEC)은 저압 전기설비에서 감전 및 과전류에 대한 보호를 중요한 안전 항목으로 규정하고 있으며, 과전류 보호에는 과부하와 단락전류에 대한 보호가 포함됩니다(출처: 대한전기협회 KEC).
결국 좋은 전기공사는 전선과 차단기를 서로 따로 생각하지 않고 하나의 보호체계로 판단해야 합니다.
정격전류, 차단기의 기본을 이해해야 합니다
정격전류란 차단기가 정상적인 조건에서 안전하게 사용할 수 있도록 정해진 전류값을 의미합니다. 쉽게 말하면 차단기가 정상적으로 감당할 수 있도록 정해 놓은 기준 전류입니다.
예를 들어 부하에 필요한 전류가 증가했는데 차단기의 정격전류를 무조건 크게 선정한다고 해서 좋은 시공이 되는 것은 아닙니다.
차단기는 전선의 허용전류와 부하의 특성 등을 함께 검토하여 선정해야 합니다.
허용전류란 전선이 안전하게 계속 흘려보낼 수 있도록 정해진 전류의 한계입니다. 쉽게 말하면 전선이 과열되지 않고 견딜 수 있는 최대 전류 기준입니다.
따라서 현장에서 흔히 말하는
"전선이 굵으니까 차단기도 큰 것을 사용하면 되겠지."
라는 생각은 위험할 수 있습니다.
전선의 허용전류, 부하전류, 설치조건 등을 종합적으로 판단해야 합니다.
KEC 핸드북에서도 전선의 선정과 식별, 허용전류, 과전류 보호 및 과부하·단락 보호를 별도의 중요한 항목으로 다루고 있습니다(출처: 대한전기협회 KEC 핸드북).
과부하보호, 전선을 지키는 중요한 기능입니다
과부하보호란 정상적인 전류보다 큰 전류가 일정 시간 이상 흐를 때 전선과 설비가 과열되지 않도록 보호하는 것을 말합니다. 쉽게 말하면 전선이 지나치게 뜨거워지는 것을 막는 보호 기능입니다.
전선에는 각각 허용할 수 있는 전류가 있습니다.
그런데 전기기기를 계속 추가하여 전류가 증가하면 전선에 열이 발생합니다.
이 상태가 장시간 지속되면 전선의 절연물이 열화 되고 화재 위험까지 발생할 수 있습니다.
그래서 차단기를 선정할 때는 단순히 현재 사용하는 부하만 보는 것이 아니라 실제 사용조건과 예상 부하까지 검토하는 것이 중요합니다.
특히 상가나 공장처럼 사용설비가 계속 증가할 수 있는 장소에서는 처음부터 부하계산을 충분히 검토해야 합니다.
안전시공, 차단기와 전선의 조합이 중요합니다
단락전류란 서로 다른 전위의 전선이 비정상적으로 직접 연결되면서 매우 큰 전류가 흐르는 현상을 말합니다. 쉽게 말하면 전기가 정상적인 부하를 거치지 않고 짧은 경로로 한꺼번에 흐르는 사고입니다.
단락사고가 발생하면 매우 짧은 시간에도 큰 전류가 흐를 수 있기 때문에 적절한 차단기의 선정과 보호협조가 중요합니다.
보호협조란 사고가 발생했을 때 사고 지점에 가까운 보호장치가 먼저 동작하도록 보호장치 사이의 특성을 적절하게 구성하는 것을 말합니다. 쉽게 말하면 문제가 발생한 부분만 최대한 빨리 차단하도록 차단기들이 서로 역할을 나누는 것입니다.
예를 들어 한 세대의 작은 분기회로에서 문제가 발생했는데 건물 전체의 메인 차단기가 먼저 떨어진다면 사용자는 큰 불편을 겪게 됩니다.
좋은 전기설비는 단순히 차단기가 동작하는 것만 중요한 것이 아니라 어느 차단기가 어떻게 동작해야 하는지까지 고려해야 합니다.
30년 현장에서 있었던 실제 사례
오래전 한 상가 전기공사 현장에서 있었던 일입니다.
공사를 진행하면서 기존에 사용하던 전기설비에 새로운 냉난방기와 전열기기를 추가하게 되었습니다.
부하가 증가했기 때문에 분기회로를 다시 검토해야 했습니다.
그런데 처음에는 기존 차단기를 그대로 사용하고 부하만 연결하면 된다는 의견도 있었습니다.
저는 부하전류를 다시 계산하고 전선의 허용전류와 차단기 정격을 함께 확인했습니다.
확인 결과 기존 회로는 새롭게 증가한 부하를 그대로 연결하기에는 적절하지 않은 상태였습니다.
결국 회로를 분리하고 차단기와 배선규격을 다시 검토하여 시공했습니다.
처음에는 작업량이 조금 늘어났지만 결과적으로 과부하 위험을 줄이고 안정적인 전원 공급이 가능해졌습니다.
이 경험을 통해 다시 한번 느낀 것은 차단기 선정은 현장에서 대충 결정할 수 있는 일이 아니라는 사실이었습니다.
특히 증설공사에서는 기존 설비의 상태를 반드시 확인해야 합니다.
차단기 선정 시 현장에서 확인할 사항
30년 동안 현장에서 차단기를 선정하고 점검하면서 제가 중요하게 생각했던 사항은 다음과 같습니다.
- 부하의 설계전류를 확인한다.
- 전선의 허용전류를 확인한다.
- 차단기의 정격전류를 검토한다.
- 부하의 종류와 특성을 확인한다.
- 과부하 및 단락에 대한 보호가 적절한지 확인한다.
- 차단기의 차단용량을 설비 조건에 맞게 검토한다.
- 분기차단기와 메인차단기의 보호협조를 확인한다.
- 시공 후 결선 상태와 차단기 동작 상태를 점검한다.
특히 중요한 것은 단순히 "몇 A 차단기를 사용한다."는 방식으로 접근하지 않는 것입니다.
같은 정격전류의 차단기라도 설치장소와 회로의 특성, 부하 종류에 따라 검토해야 할 사항이 달라질 수 있습니다.
대한전기협회의 KEC 관련 교육에서도 감전·과전류 보호, 배선설비, 허용전류 선정, 차단기 및 배선설비 검사 등을 함께 다루고 있습니다(출처: 대한전기협회).
후배 기술자들에게 전하는 말
후배 기술자들에게 제가 자주 하는 말이 있습니다.
"차단기는 큰 것을 쓰는 것이 좋은 것이 아니라, 전선과 부하에 맞는 것을 쓰는 것이 좋은 것이다."
현장에서는 공사비나 작업 편의 때문에 차단기를 단순하게 생각하는 경우가 있습니다.
하지만 전기공사는 작은 판단 하나가 안전과 직결됩니다.
특히 전선의 굵기와 차단기의 정격을 서로 맞지 않게 선정하면 과전류 보호가 제대로 이루어지지 않을 수 있습니다.
그래서 저는 후배들에게 차단기를 선정할 때 항상 전선, 부하, 설치조건을 함께 보라고 이야기합니다.
경험이 많아질수록 오히려 기본 계산과 기준 확인을 더 철저하게 해야 합니다.
마무리
차단기는 전기설비에서 가장 기본적인 보호장치 가운데 하나입니다.
정격전류, 과부하보호, 단락전류, 보호협조, 허용전류의 관계를 정확하게 이해해야 안전한 전기설비를 만들 수 있습니다.
현재 KEC에는 감전에 대한 보호뿐 아니라 과전류, 과부하, 단락전류에 대한 보호와 배선설비 관련 기준이 체계적으로 규정되어 있습니다(출처: 대한전기협회 KEC).
30년 동안 현장에서 얻은 경험으로 말씀드리면 차단기 하나를 선정하더라도 "왜 이 차단기를 사용하는가?"를 설명할 수 있어야 진정한 전기기술자라고 생각합니다.
전기공사는 계산에서 시작하고, 기준을 확인하며, 정확한 시공과 측정으로 완성됩니다.
오늘도 한 번 더 확인하고, 한 번 더 계산하는 습관이 안전한 전기설비를 만들고 신뢰받는 기술자를 만들어 줄 것입니다.
다음 회 예고
제41회. 분전반 구성 (메인차단기, 분기차단기, 접지)
전기설비의 중심 역할을 하는 분전반의 구성과 메인차단기, 분기차단기, 접지의 역할을 30년 현장 경험과 실제 사례를 바탕으로 자세히 알아보겠습니다.
