케이블 허용전류, 전선굵기·전류계산·과열방지가 안전한 전기공사의 시작입니다
전기공사에서 가장 중요한 것 중 하나는 부하에 맞는 전선을 선정하는 일입니다.
전선이 너무 굵으면 공사비가 증가하지만, 반대로 너무 가늘면 허용전류를 초과하여 과열이 발생하고, 절연이 손상되면서 전기화재로 이어질 수 있습니다.
30년 넘게 내선 전기공사와 유지보수 현장에서 다양한 현장을 경험하면서 가장 많이 확인했던 문제 가운데 하나가 전선굵기 선정 오류였습니다.
특히 공장과 상가에서는 시간이 지나면서 전기설비가 추가되고 부하가 증가하는 경우가 많습니다. 그러나 기존 전선을 그대로 사용하는 사례가 적지 않았습니다.
저는 후배들에게 항상 이렇게 이야기합니다.
"전선은 전류를 견디는 것이 아니라 허용전류 안에서 사용해야 안전하다."
한국전기안전공사는 전선의 허용전류를 초과하여 사용하는 것은 전기화재의 주요 원인 중 하나라고 안내하고 있습니다.
(출처 : 한국전기안전공사)
케이블 허용전류, 전선이 안전하게 흘릴 수 있는 최대 전류입니다
허용전류란 전선이 과열되지 않고 안전하게 지속적으로 흘릴 수 있는 최대 전류를 말합니다.
쉽게 말하면 전선이 견딜 수 있는 안전한 전류의 한계입니다.
허용전류는 다음과 같은 조건에 따라 달라집니다.
- 전선의 굵기(SQ)
- 절연재의 종류
- 배선 방법
- 주변 온도
- 전선의 포설 방식
같은 16SQ 전선이라도 공기 중에 포설하는 경우와 전선관 내부에 여러 가닥을 함께 포설하는 경우에는 허용전류가 달라질 수 있습니다.
전선굵기, 부하에 맞게 선정해야 합니다
전선굵기란 전선 도체의 단면적을 말하며 일반적으로 SQ(㎟) 단위를 사용합니다.
쉽게 말하면 전기가 지나가는 길의 넓이입니다.
전선굵기를 선정할 때는 다음 사항을 반드시 검토해야 합니다.
- 부하용량
- 허용전류
- 전압강하
- 차단기 용량
- 배선 길이
단순히 차단기 용량만 보고 전선을 선정해서는 안 됩니다.
전류와 사용 환경까지 함께 고려해야 안전한 시공이 가능합니다.
전류계산, 정확한 계산이 안전을 결정합니다
전류계산이란 부하용량을 기준으로 실제 흐르는 전류를 계산하는 작업입니다.
쉽게 말하면 얼마의 전기가 흐를지를 미리 계산하는 과정입니다.
전류계산을 통해 다음 사항을 결정할 수 있습니다.
- 전선굵기 선정
- 차단기 용량 선정
- 전압강하 검토
- 설비 증설 여부
- 과부하 여부
KEC에서도 전선은 예상되는 부하전류와 사용 조건을 고려하여 허용전류 이상이 되도록 선정하도록 규정하고 있습니다.
(출처 : 산업통상자원부 한국전기설비규정 KEC)
30년 현장에서 있었던 실제 사례
상가 A단지에서 "메인 차단기가 자꾸 떨어진다."는 민원을 받고 현장을 방문한 적이 있었습니다.
처음에는 누전이나 차단기 불량을 의심하고 예비 MCCB를 준비하여 갔습니다.
하지만 현장에서 확인한 결과 떨어진 것은 분기 누전차단기가 아니라 메인 MCCB 70AT였습니다.
클램프미터로 메인 전류를 측정해 보니 약 70A에 가까운 전류가 지속적으로 흐르고 있었습니다.
점검 당시에는 차단기가 계속 떨어지는 것을 우려한 상가 사장님이 일부 에어컨과 환기설비의 전원을 꺼둔 상태였는데도 이 정도의 전류가 측정되었습니다.
현장을 자세히 조사한 결과 누전이 아니라 과부하에 의한 정상적인 차단기 동작이었습니다.

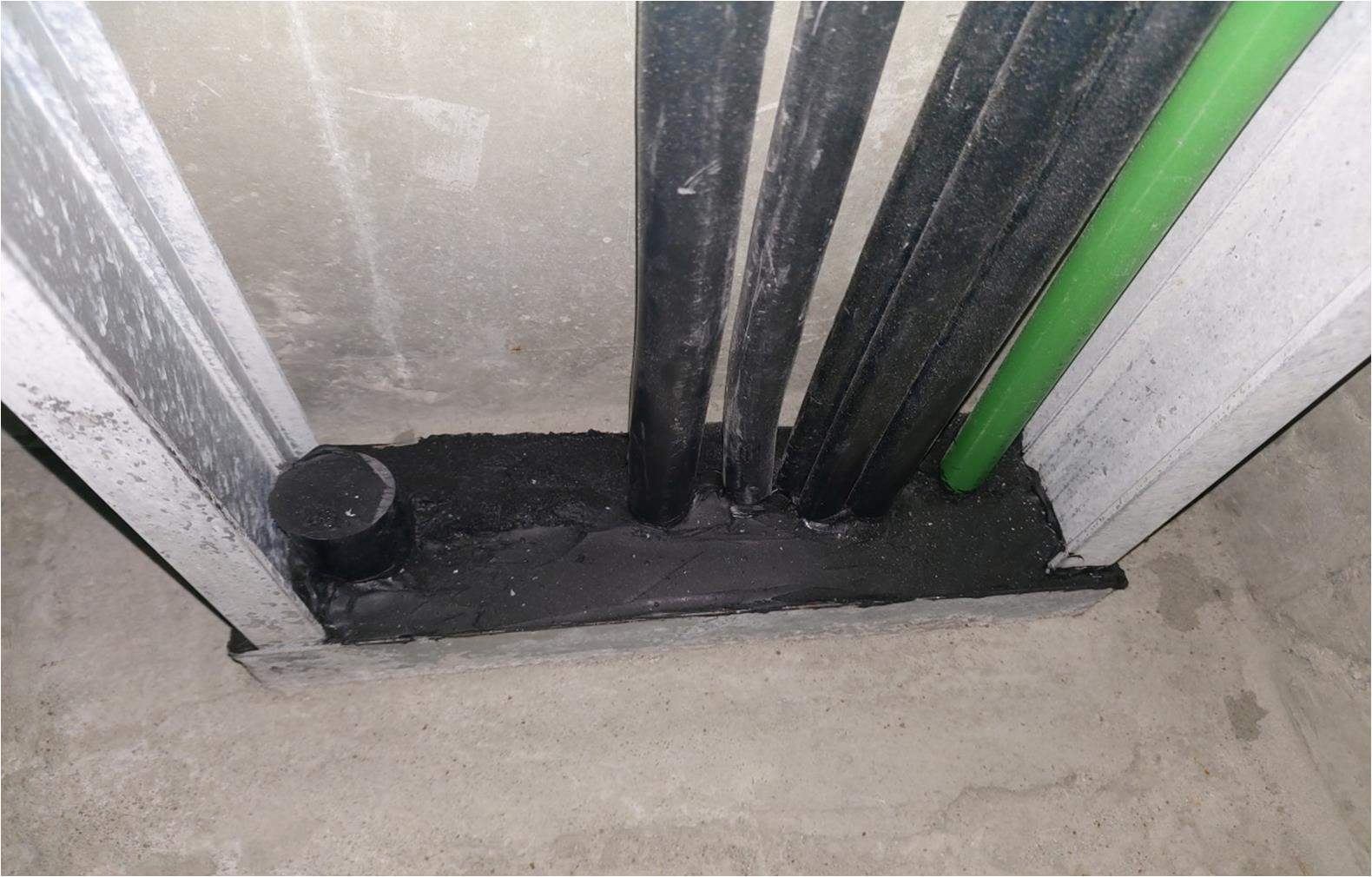

기존 인입 전선은 허용전류에 거의 도달한 상태였으며, 장시간 운전하면서 전선 온도도 상당히 높아져 있었습니다.
이 상태가 계속 유지되었다면 절연열화가 진행되어 전기화재로 이어질 가능성이 매우 큰 상황이었습니다.
저는 상가 사장님과 건물 관리인에게 현재 상태를 설명하고 협의한 후 메인 MCCB를 100A로 교체하고, 인입 케이블을 CV 16SQ로 교체하도록 시공했습니다.
공사를 마친 뒤 다시 부하전류를 측정한 결과 전선과 차단기 모두 안정적으로 운전되었으며 이후에는 차단기 트립도 발생하지 않았습니다.
이 사례를 통해 다시 한번 느낀 것은 차단기를 크게 교체하는 것보다 먼저 허용전류와 전선굵기를 검토해야 한다는 사실이었습니다.
후배들에게도 항상 이렇게 이야기합니다.
"차단기가 떨어지는 것은 고장이 아니라 설비를 보호하는 마지막 경고일 수 있다."
케이블 허용전류를 안전하게 관리하는 현장 노하우
30년 동안 현장에서 꾸준히 실천해 온 방법입니다.
- 부하전류 계산
- 허용전류 확인
- 전선굵기 검토
- 전압강하 계산
- 클램프미터 측정
- 차단기 용량 확인
- 열화상카메라 발열 점검
- 증설 여부 검토
- 정기적인 부하 측정
- 유지관리 기록 작성
특히 기존 건물은 최초 설계 당시보다 부하가 증가하는 경우가 많으므로 정기적인 전류 측정이 반드시 필요합니다.
후배 기술자들에게 전하는 말
후배들에게 가장 자주 하는 말이 있습니다.
"전선은 눈으로 굵기를 판단하지 말고 계산으로 선정해야 한다."
전선 하나를 잘못 선정하면 차단기 트립, 전압강하, 발열, 화재까지 이어질 수 있습니다.
좋은 기술자는 경험만 믿지 않고 계산과 측정을 함께하는 사람입니다.
30년 동안 현장에서 가장 안전했던 공사는 항상 허용전류를 먼저 검토했던 공사였습니다.
마무리
전선은 전기설비의 혈관과 같은 역할을 합니다.
케이블 허용전류, 전선굵기, 전류계산, 과열방지를 정확하게 이해하고 설계 단계부터 충분히 검토해야 안전한 전기설비를 만들 수 있습니다.
한국전기안전공사는 허용전류를 초과한 사용과 전선 선정 오류가 전기화재의 주요 원인이 될 수 있다고 안내하고 있습니다.
(출처 : 한국전기안전공사)
또한 산업통상자원부의 한국전기설비규정(KEC)은 전선의 허용전류, 사용 환경, 전압강하 등을 종합적으로 검토하여 전선을 선정하도록 규정하고 있습니다.
(출처 : 산업통상자원부 한국전기설비규정 KEC)
30년 동안 현장에서 얻은 가장 큰 교훈은 이것입니다.
"전선은 비용으로 선택하는 것이 아니라 허용전류로 선택해야 안전하다."
오늘도 전류를 한 번 더 계산하고, 전선굵기를 한 번 더 확인하며, 허용전류를 기준으로 시공하는 습관이 여러분을 더욱 신뢰받는 전기기술자로 만들어 줄 것입니다.
