전기공사 현장에서 결선은 공사의 마지막 단계처럼 보이지만, 실제로는 가장 신중하게 확인해야 하는 작업 중 하나입니다.
전선 하나를 잘못 연결하거나 전선 색상을 잘못 판단하면 단순히 전등 하나가 작동하지 않는 것으로 끝나지 않을 수 있습니다.
저도 30년 넘게 내선 전기공사 현장에서 일하면서 여러 가지 결선 실수를 접했습니다.
특히 여러 사람이 동시에 작업하는 현장에서는 전선 색상이나 회로 구분에 대한 기준이 서로 다르면 오결선으로 이어질 가능성이 있습니다.
오늘은 제가 현장에서 중요하게 생각하는 오결선, 색상혼선, 결선점검을 중심으로 전기공사에서 결선 실수를 어떻게 예방하고 확인하는지 정리해 보겠습니다.
오결선
전선 하나를 잘못 연결하면 어떤 문제가 생길까
전기 결선에서 가장 먼저 생각해야 할 것은 전선의 양 끝이 같은 회로와 같은 기능으로 연결되어 있는지 확인하는 것입니다.
예를 들어 분전반에서 나온 전선이 특정 콘센트나 조명회로로 연결되어 있다고 생각하고 결선했는데, 실제로는 다른 회로의 전선이었다면 예상하지 못한 전압이나 동작 이상이 발생할 수 있습니다.
현장에서 오결선을 발견했을 때 중요한 것은 단순히 잘못 연결된 전선만 다시 연결하는 것이 아닙니다.
왜 잘못 연결되었는지를 확인하는 것이 더 중요합니다.
결선하기 전에 회로부터 확인한다
저는 결선 작업을 할 때 전선의 색상만 보고 판단하지 않으려고 합니다.
먼저 도면과 회로번호를 확인하고, 실제 현장에서 해당 전선이 어디에서 왔는지 확인합니다.
특히 여러 회로가 한 구간을 지나가거나 배관 안에 비슷한 전선이 여러 가닥 들어가 있는 경우에는 색상만으로 구분하면 실수할 가능성이 있습니다.
결선 전에 분전반의 차단기 → 회로 → 배관 → 접속점 → 부하 순서로 확인하면 오결선을 줄이는 데 도움이 됩니다.
색상혼선
전선 색상이 같다고 같은 역할은 아니다
전기공사 현장에서 여러 사람이 작업할 때 특히 조심해야 하는 부분이 전선 색상입니다.
제가 현장에서 경험한 사례 중에는 작업자마다 중성선으로 사용하는 색상이 서로 달랐던 경우가 있었습니다.
한쪽에서는 파란색을 중성선으로 사용하고 있었는데, 다른 작업자는 회색 전선을 중성선으로 판단하고 작업한 것입니다.
이런 상황에서는 작업자가 자신의 기준으로는 맞게 작업했다고 생각할 수 있습니다.
하지만 전체 회로를 놓고 보면 서로 다른 기준으로 결선한 것이기 때문에 문제가 발생할 수 있습니다.
색상 기준보다 중요한 것은 현장 전체의 통일이다
전선 색상은 작업자가 임의로 판단해서는 안 됩니다.
해당 공사의 적용 기준과 도면, 현장 시공 기준을 먼저 확인하고 작업자들이 동일한 기준으로 작업해야 합니다.
특히 기존 설비와 신규 설비가 함께 있는 현장에서는 더 주의해야 합니다.
기존 배선과 신규 배선의 색상 체계가 다를 수 있기 때문에 기존 전선의 색상만 보고 기능을 단정해서는 안 됩니다.
저는 이런 현장에서 작업자끼리 먼저 “이 색상은 어떤 용도로 사용할 것인지”를 확인하고 시작하는 것을 중요하게 생각합니다.
기술이 아무리 좋아도 작업자 간 의사소통이 되지 않으면 결선 실수는 발생할 수 있습니다.
색상만 믿지 않고 측정으로 확인한다
전기 결선에서 색상은 중요한 구분 기준이지만, 색상만으로 전선의 기능을 최종 판단해서는 안 됩니다.
회로를 확인해야 할 때는 전원을 차단하고 무전압 상태를 확인한 후 적절한 측정기와 회로 확인 방법을 사용해 실제 연결 상태를 확인해야 합니다.
특히 기존 설비를 철거하거나 부분적으로 증설하는 현장에서는 “이 전선이 당연히 이 회로겠지”라는 생각을 가장 조심해야 합니다.
결선점검
결선이 끝났다고 공사가 끝난 것은 아니다
결선 작업이 끝난 뒤에는 반드시 확인 과정이 필요합니다.
저는 오래전부터 현장에서 “확인하지 않은 결선은 하지 않은 것과 같다”는 생각으로 작업해 왔습니다.

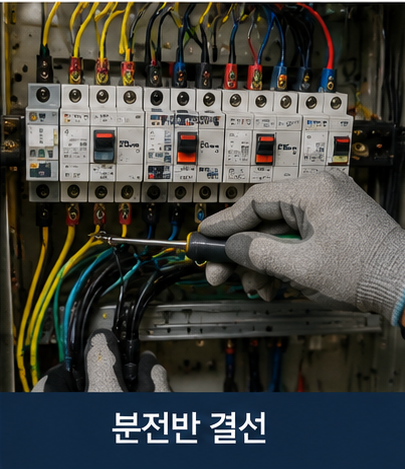

결선점검에서는 먼저 단자에 전선이 제대로 삽입되어 있는지, 단자 조임 상태가 적절한지, 불필요하게 노출된 도체가 없는지 확인합니다.
그다음 회로번호와 실제 연결된 부하가 일치하는지 확인합니다.
분전반의 회로명과 현장의 실제 부하가 다르면 나중에 유지보수할 때도 문제가 될 수 있습니다.
전원을 투입하기 전에 한 번 더 확인한다
전원을 투입하기 전에는 결선 상태를 다시 확인하는 것이 좋습니다.
특히 여러 명이 작업한 현장이라면 본인이 작업한 부분뿐만 아니라 전체 결선 상태를 확인하는 과정이 필요합니다.
전원 투입 후에는 차단기 동작 상태, 부하의 정상 작동 여부, 이상 전압이나 이상 동작 여부 등을 확인해야 합니다.
이상이 발견되면 반복해서 차단기를 투입하기보다 즉시 전원을 차단하고 원인을 확인해야 합니다.
결선 실수는 작업 속도보다 확인 과정에서 줄어든다
전기공사 현장에서는 공사 일정 때문에 빨리 마무리해야 할 때가 많습니다.
하지만 결선을 서둘러 마무리하면 나중에 오결선을 찾느라 오히려 더 많은 시간이 걸릴 수 있습니다.
특히 여러 작업자가 함께 일하는 현장에서는 작업 시작 전에 회로번호, 전선 색상 기준, 결선 방법을 서로 확인하는 것이 중요합니다.
저는 30년 넘게 현장에서 일하면서 결선 실수를 예방하는 가장 좋은 방법은 특별한 기술 하나가 아니라 확인하고, 서로 소통하고, 마지막에 다시 확인하는 습관이라고 생각합니다.
전기 결선 현장에서 확인할 순서
① 도면과 회로번호 확인
② 작업할 회로의 전원 차단
③ 무전압 상태 확인
④ 전선의 출발점과 도착점 확인
⑤ 전선 색상 및 기능 확인
⑥ 단자 삽입 및 조임 상태 확인
⑦ 결선 후 회로별 연결 상태 확인
⑧ 전원 투입 후 이상 유무 확인
⑨ 필요한 경우 측정으로 최종 확인
현장에서 배운 한 가지
전기 결선 실수는 대부분 거창한 작업에서 발생하는 것이 아닙니다.
“이 전선이 맞겠지.”
“아마 이 회로일 것이다.”
“색상이 이러니까 맞을 것이다.”
이런 작은 판단에서 시작되는 경우가 많습니다.
그래서 저는 후배 기술자들에게 결선할 때 모르는 것은 반드시 확인하고, 애매한 전선은 그냥 연결하지 말라고 이야기합니다.
확인하지 않은 결선은 하지 않은 것과 같습니다.
전기공사는 빠르게 끝내는 것보다 정확하게 확인하고 안전하게 마무리하는 것이 더 중요합니다.
마무리
전기 결선 실수를 예방하려면 오결선 여부만 확인할 것이 아니라 전선의 출발점과 도착점, 색상 기준, 회로번호, 단자 상태까지 함께 확인해야 합니다.
특히 여러 작업자가 함께 시공하는 현장에서는 작업자 간 기준을 먼저 통일하는 것이 중요합니다.
색상이나 기존 시공 상태만 믿지 말고 필요한 부분은 측정과 확인을 통해 판단해야 합니다.
30년 넘게 전기공사 현장에서 일하면서 느낀 것은 결선 기술 자체보다 마지막 확인 과정이 하자와 사고를 줄이는 데 더 큰 역할을 한다는 것입니다.
전기 결선은 연결하는 작업으로 끝나는 것이 아니라, 제대로 연결되었는지 확인하는 것까지가 시공입니다.
