접지저항 측정, 접지저항·접지불량·접지측정은 감전과 전기화재를 예방하는 첫걸음입니다
오늘의 현장
몇 달 전 한 공장의 전기안전점검을 의뢰받아 현장을 방문했습니다.
현장 관리자는 "접지선도 연결되어 있고, 지금까지 별문제가 없었습니다."라고 말씀하셨습니다.
하지만 저는 항상 같은 말을 합니다.
"접지가 연결되어 있는 것과 접지가 정상인 것은 전혀 다른 이야기입니다."
접지저항계를 이용해 측정한 결과, 예상보다 높은 접지저항이 측정되었습니다.
접지극 주변을 확인해 보니 오랜 시간 동안 토양이 건조해졌고, 접지선 연결부에도 부식이 진행되고 있었습니다.
접지극을 보강하고 연결부를 교체한 뒤 다시 측정하니 접지저항이 크게 개선되었습니다.
그날 다시 한번 느꼈습니다.
"접지는 눈으로 확인하는 것이 아니라 측정으로 확인해야 합니다."

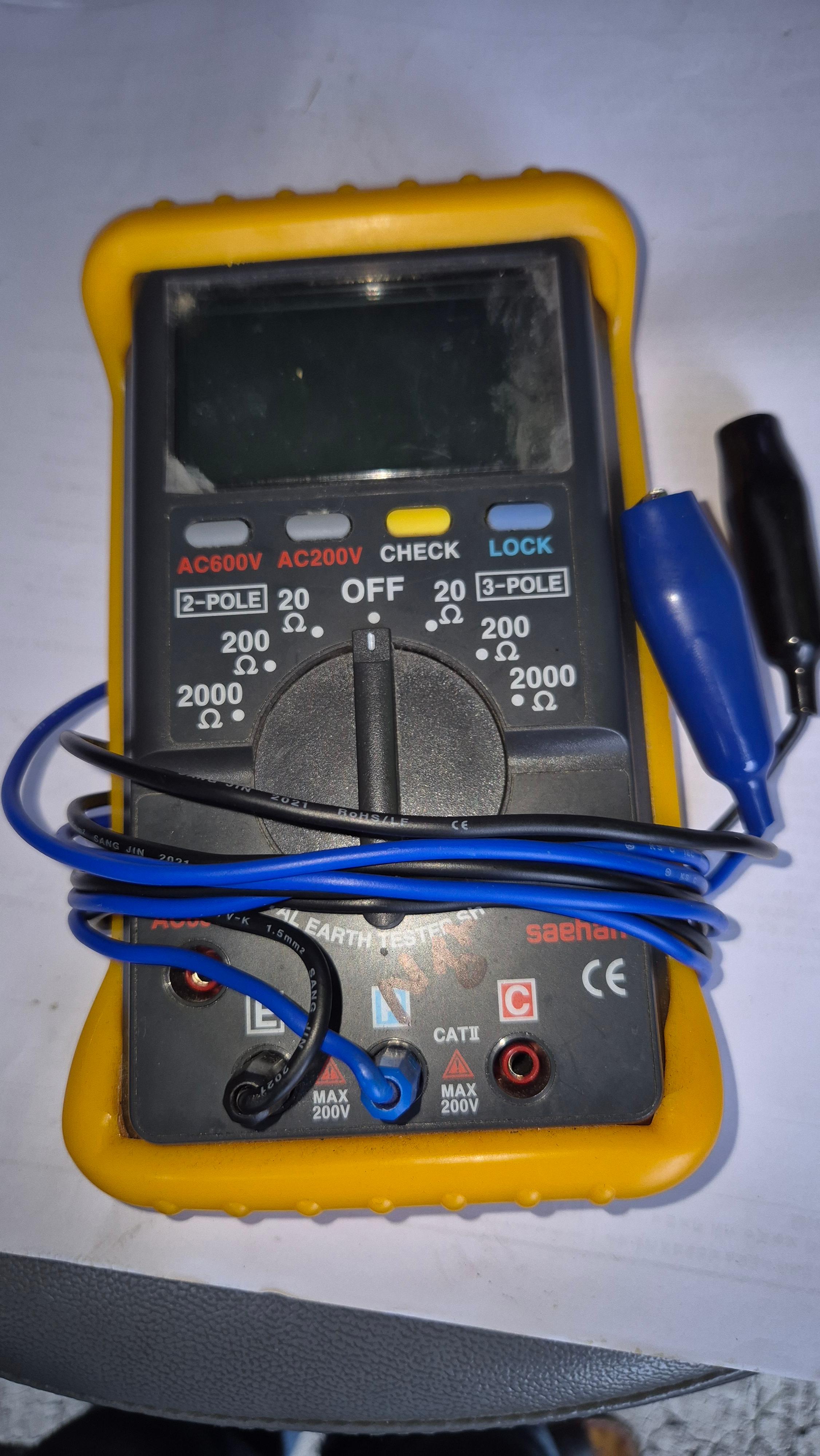

▲ 대표사진 : 접지저항계를 이용하여 접지저항을 측정하는 실제 현장 사진
접지저항 측정, 접지저항·접지불량·접지측정을 정확히 이해해야 합니다
접지저항 측정은 접지설비가 전류를 대지로 안전하게 흘려보낼 수 있는 상태인지 확인하는 시험입니다.
쉽게 말하면 접지가 제 역할을 하는지 확인하는 검사입니다.
접지저항은 접지설비가 전류를 얼마나 잘 흘려보내는지를 나타내는 값입니다.
쉽게 말하면 숫자가 낮을수록 좋은 접지 상태입니다.
접지불량은 접지저항 증가, 접지선 단선, 접속 불량 등으로 접지 기능이 저하된 상태를 말합니다.
쉽게 말하면 접지가 제대로 작동하지 않는 상태입니다.
접지측정은 정기적인 유지관리에서 반드시 실시해야 하는 중요한 점검 항목입니다.
접지저항이 증가하는 주요 원인
- 접지선 부식
- 접속부 풀림
- 접지극 노후
- 토양 건조
- 공사 중 접지선 손상
- 접지극 수량 부족
30년 동안 현장을 다니며 가장 많이 경험한 원인은 접속부 부식과 토양 환경 변화였습니다.
KEC와 한국전기안전공사가 강조하는 접지관리
KEC(한국전기설비규정)는 감전과 화재를 예방하기 위해 접지설비를 적절하게 설치하고 유지관리하도록 규정하고 있습니다.
한국전기안전공사에서도 사용 전점검과 정기검사에서 접지 상태를 중요한 점검 항목으로 확인하고 있으며, 접지저항 측정을 통해 설비의 안전성을 평가하고 있습니다.
접지는 설치보다 지속적인 관리와 측정이 더 중요합니다.
30년 현장에서 있었던 실제 사례
오래된 공장의 배전반 점검 중이었습니다.
설비 외관은 깨끗했고 접지선도 정상적으로 연결되어 있었습니다.
그러나 접지저항계를 연결하여 측정하니 기준보다 높은 값이 확인되었습니다.
접지극을 굴착해 보니 접지선 연결부가 심하게 부식되어 있었고, 볼트 체결도 느슨해져 있었습니다.
부식된 단자를 교체하고 접지극을 보강한 후 다시 측정한 결과 접지저항이 정상 범위로 회복되었습니다.
작업을 마친 뒤 관리자는 "겉으로는 멀쩡해 보여도 측정이 정말 중요하군요."라고 말씀하셨습니다.
그 말이 지금도 기억에 남습니다.

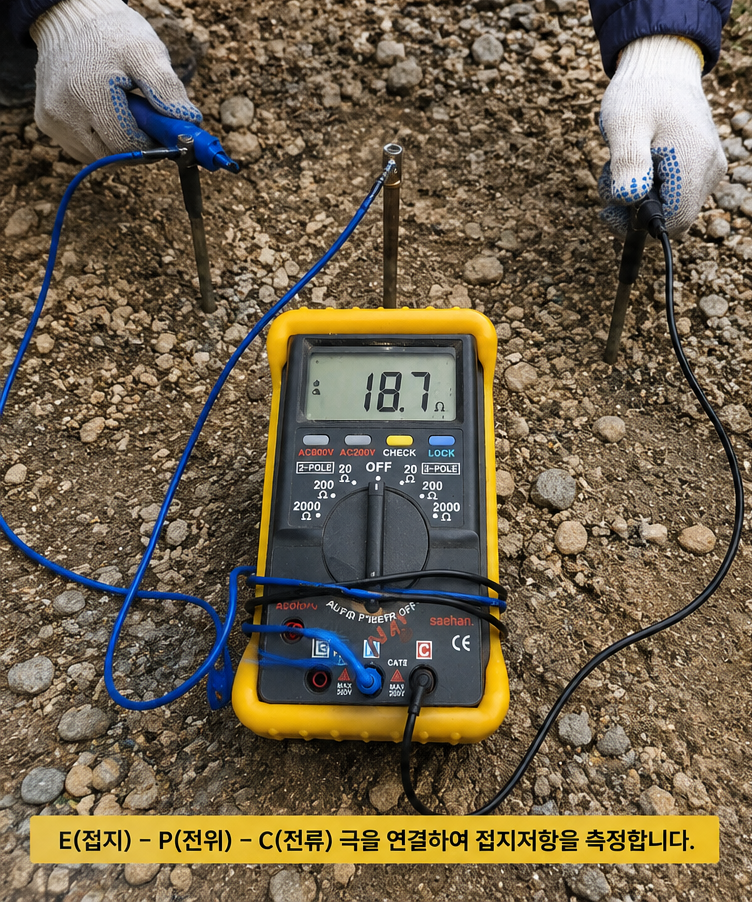

▲ 본문사진① : 접지저항계를 이용하여 접지극을 측정하는 작업 모습

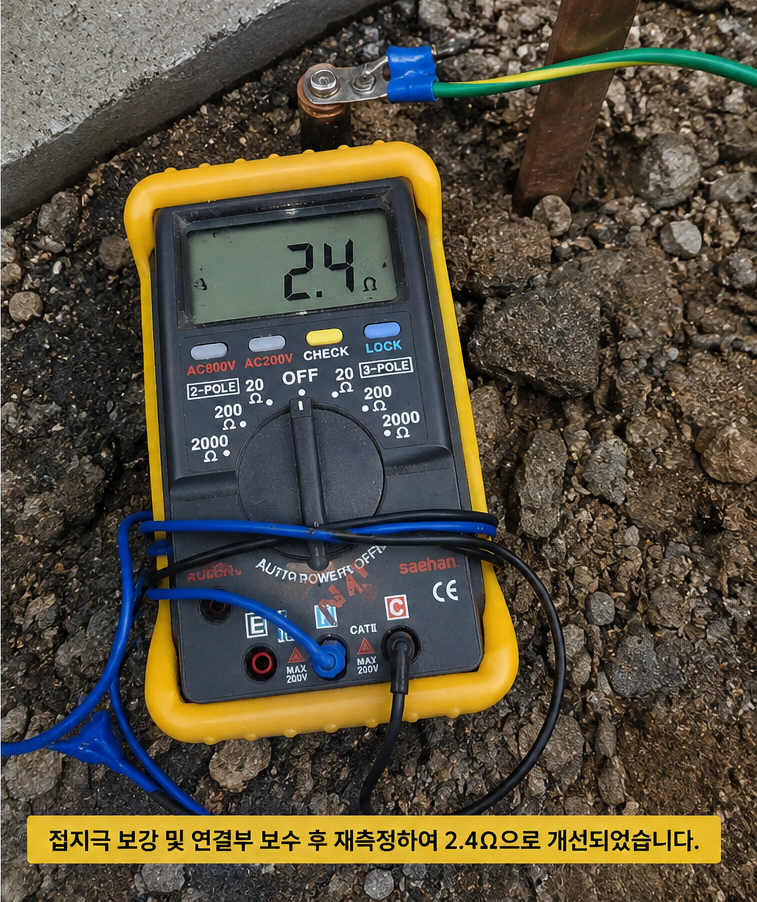

▲ 본문사진② : 접지극 보강 후 재측정하여 정상값을 확인하는 모습
현장 TIP
접지저항은 비가 온 직후보다 평상시 토양 상태에서 측정하는 것이 실제 운전 조건을 가장 잘 반영합니다.
또한 접지선의 연결 상태와 부식 여부를 함께 확인해야 정확한 진단이 가능합니다.
30년 현장 메모
30년 동안 수많은 접지설비를 점검했습니다.
겉보기에는 모두 정상처럼 보였지만 실제로는 접지저항이 기준을 초과한 현장을 여러 번 경험했습니다.
접지는 눈으로 확인하는 설비가 아니라 숫자로 확인하는 설비입니다.
후배 기술자에게 전하는 말
후배 여러분.
접지선이 연결되어 있다고 안심하지 마십시오.
반드시 접지저항계를 이용하여 측정하고 기록을 남기십시오.
측정값은 고객의 안전을 지키는 가장 확실한 근거가 됩니다.
James의 한 줄 교훈
"좋은 접지는 눈으로 보는 것이 아니라 접지저항계가 증명합니다."
마무리
접지저항 측정, 접지저항, 접지불량, 접지측정은 안전한 전기설비를 유지하기 위한 기본 점검입니다.
접지는 평소에는 존재를 느끼기 어렵지만, 사고가 발생하는 순간 사람과 설비를 보호하는 가장 중요한 안전장치입니다.
30년 동안 현장에서 얻은 가장 큰 교훈은 이것입니다.
"측정하지 않은 접지는 안전하다고 말할 수 없다."
정기적인 접지저항 측정과 기록은 감전사고와 전기화재를 예방하는 가장 확실한 방법입니다.
※ 본 글은 30년 동안 실제 전기공사 현장에서 경험한 사례를 바탕으로 작성하였습니다. 현장 여건에 따라 작업 방법은 달라질 수 있으며, 전기공사는 반드시 관련 법규와 KEC를 준수하여 진행해야 합니다.
