전기설비 중에서 우리가 가장 가까이 사용하는 것은 무엇일까요?
바로 콘센트와 스위치입니다.
하루에도 수십 번씩 사용하지만 대부분의 사람들은 콘센트에 전기가 어떻게 공급되고, 스위치가 어떤 원리로 조명을 제어하는지 자세히 알지 못합니다.
하지만 전기공사 현장에서 보면 콘센트와 스위치 배선은 가장 기본적인 작업이면서 동시에 가장 중요한 작업입니다.
기본을 잘못 이해하면 작은 실수가 감전, 전기기기 손상, 화재로 이어질 수 있기 때문입니다.
저는 30년 넘게 내선 전기공사 현장에서 근무하면서 주택, 상가, 학교, 공장 등 다양한 현장의 배선 작업을 경험했습니다.
그동안 느낀 것은 복잡한 기술보다 기본 원리를 정확히 이해하고 원칙대로 시공하는 것이 최고의 기술이라는 점입니다.
이번 글에서는 콘센트와 스위치 배선의 기본 원리와 안전한 시공 방법을 30년 현장 경험을 바탕으로 설명하겠습니다.

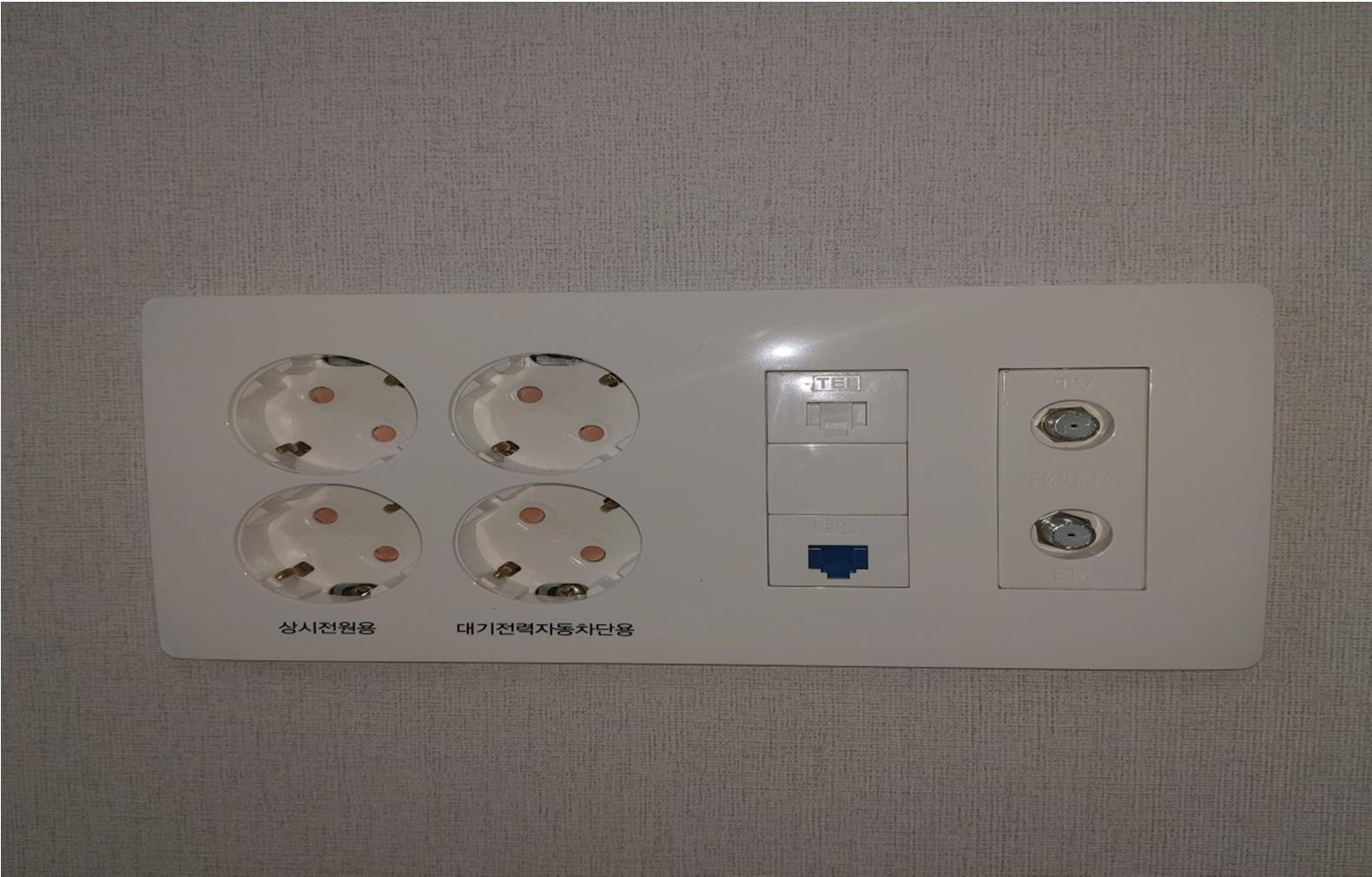

콘센트 배선의 기본 원리
일반적인 단상 220V 콘센트는 기본적으로 다음 세 가지 선으로 구성됩니다.
- 활선(L)
- 중성선(N)
- 접지선(PE)
활선(L)이란?
활선(L, Line)은 전원이 공급되는 전선을 의미합니다.
쉽게 말하면 전기를 가지고 오는 전선이며, 사람이 직접 접촉하면 감전 위험이 있는 선입니다.
중성선(N)이란?
중성선(N, Neutral)은 전류가 전원 측으로 돌아가는 통로 역할을 하는 전선입니다.
쉽게 말하면 전기가 사용된 후 다시 돌아가는 길이라고 생각하면 됩니다.
접지선(PE)이란?
접지선(PE, Protective Earth)은 누전 발생 시 전류를 안전하게 대지로 흘려보내는 보호용 전선입니다.
평상시에는 전류가 흐르지 않지만 사고 발생 시 사람 대신 위험 전류의 통로 역할을 합니다.
접지는 선택 사항이 아니라 전기안전을 위한 필수 요소입니다.
콘센트 시공에서 반드시 확인해야 할 사항
콘센트 설치는 단순히 전선을 연결하는 작업이 아닙니다.
반드시 다음 사항을 확인해야 합니다.
1. 극성 확인
콘센트는 활선과 중성선 위치가 정확해야 합니다.
극성이 잘못되면 전기기기의 안전성이 떨어지고 점검 과정에서 문제가 발생할 수 있습니다.
2. 접지 연결 확인
냉장고, 세탁기, 에어컨 등 금속 외함이 있는 전기제품은 반드시 접지가 필요합니다.
접지가 불량하면 누전 발생 시 외함에 위험한 전압이 발생할 수 있습니다.
3. 전선 규격 확인
콘센트 회로는 사용하는 부하에 맞는 전선 굵기를 선정해야 합니다.
전선 굵기가 부족하면 허용전류를 초과하여 과열이 발생할 수 있습니다.
스위치 배선의 기본 원리
스위치는 단순히 전기를 끄고 켜는 장치처럼 보이지만 결선 방법이 매우 중요합니다.
가장 기본 원칙은 활선을 차단하도록 배선하는 것입니다.
왜냐하면 중성선을 차단하면 조명은 꺼지지만 내부에는 전압이 남아 있을 수 있기 때문입니다.
이 상태에서 램프 교체나 점검을 하면 감전 위험이 발생합니다.
결선(接線)이란 전선을 전기기기의 단자에 연결하는 작업을 의미합니다.
쉽게 말하면 전기회로를 완성하기 위해 전선을 연결하는 과정입니다.
결선은 전기공사의 기본이지만 가장 정확해야 하는 작업입니다.
30년 현장에서 경험한 스위치 결선 오류 사례
몇 년 전 상가 신축공사 현장에서 조명 점검을 진행하던 중 이상한 현상을 발견했습니다.
스위치를 껐는데도 검전기로 조명기구 내부를 확인하니 전압이 감지되었습니다.
처음에는 조명기구 문제라고 생각했지만 배선을 추적한 결과 원인을 발견했습니다.
스위치가 활선이 아닌 중성선을 차단하도록 잘못 결선되어 있었던 것입니다.
겉으로 보면 조명은 정상적으로 켜지고 꺼졌기 때문에 문제가 없어 보였습니다.
하지만 내부적으로는 감전 위험이 존재하는 상태였습니다.
즉시 배선을 수정하고 다시 측정한 결과 정상 상태를 확인할 수 있었습니다.
이 경험을 통해 다시 한번 느낀 점이 있습니다.
전기공사는 눈으로만 판단해서는 안 됩니다.
반드시 회로 원리를 이해하고 측정으로 확인해야 합니다.
전선 색상 혼선으로 발생한 실제 사고
전기공사 현장에서 기술만큼 중요한 것이 있습니다.
바로 작업자 간 의사소통입니다.
전선 색상 기준이 변경되던 시기에 실제 현장에서 발생했던 사례입니다.
한 작업자는 기존 작업 방식대로 청색 전선을 중성선으로 사용했습니다.
하지만 다른 작업자는 변경된 기준을 적용하여 회색 전선을 중성선으로 판단했습니다.
서로 다른 기준으로 결선한 결과 부하 측에 이상 전압이 발생했고 연결된 전기기기 일부가 손상되는 사고가 발생했습니다.
큰 인명 피해는 없었지만 재시공과 장비 교체로 많은 시간과 비용이 발생했습니다.
그 이후 저는 현장에서 항상 작업 전 다음 사항을 확인합니다.
- 전선 색상 기준 확인
- 도면 확인
- 결선 방법 공유
- 작업자 간 상호 확인
좋은 기술자는 혼자 잘하는 사람이 아니라 함께 안전하게 작업하는 사람입니다.
콘센트와 스위치 배선 관련 안전 기준
전기설비는 안전 확보를 위해 관련 기준에 따라 시공해야 합니다.
KEC(한국전기설비규정)은 전기설비의 안전한 설치와 보호를 위한 기준으로 배선, 접지, 보호장치 등에 관한 요구사항을 제시하고 있습니다.
쉽게 말하면 전기기술자가 반드시 지켜야 하는 안전 시공 기준입니다.
산업통상자원부는 전기설비가 기술기준에 적합하게 설치되어야 하며 안전 확보가 중요하다고 규정하고 있습니다.
(출처: 산업통상자원부)
한국전기안전공사는 전기설비 점검에서 배선 상태와 절연 상태 확인이 전기 사고 예방에 중요한 요소라고 안내하고 있습니다.
(출처: 한국전기안전공사)
후배 기술자들에게 전하고 싶은 조언
콘센트와 스위치 배선은 전기공사의 가장 기본적인 작업입니다.
하지만 기본이 가장 어렵습니다.
현장에서 많은 문제가 발생하는 이유도 기본을 가볍게 생각하기 때문입니다.
배선 작업 후에는 반드시 확인해야 합니다.
- 극성 확인
- 접지 확인
- 절연저항 측정
- 통전 시험
- 결선 상태 확인
빠른 작업보다 정확한 작업이 먼저입니다.
30년 동안 현장에서 배운 가장 큰 교훈은 이것입니다.
"기본을 끝까지 지키는 사람이 진짜 기술자다."
마무리
콘센트와 스위치는 가장 흔한 전기설비지만 사람과 가장 가까운 곳에서 사용하는 설비입니다.
그만큼 정확한 배선과 안전한 시공이 중요합니다.
활선, 중성선, 접지의 역할을 정확히 이해하고 올바른 결선을 하는 것이 안전한 전기공사의 첫걸음입니다.
30년 동안 현장에서 경험한 결과는 분명합니다.
기본에 충실한 시공은 절대로 배신하지 않습니다.
앞으로도 이 블로그에서는 30년 내선 전기공사 경험을 바탕으로 현장에서 실제 도움이 되는 전기 기술과 안전 정보를 계속 공유하겠습니다.
